05SG109-4图集介绍
05SG109-4图集又称SG109-4图集民用建筑工程设计常见问题分析及图示－钢结构和空间网格结。
05SG109-4图集为民用建筑工程设计中遇到的普遍存在的影响工程质量，或执行规范规程不到位或常常出现偏差，或对规范规程中强制性条文原则不够清晰，或遇到的各类结构体系在超高、超限或界限边缘的一些难于判断的问题的分析及建议改进的措施。
05SG109-4图集采用图文并茂的编制方式，用于直观地指导设计人员正确理解和应用。

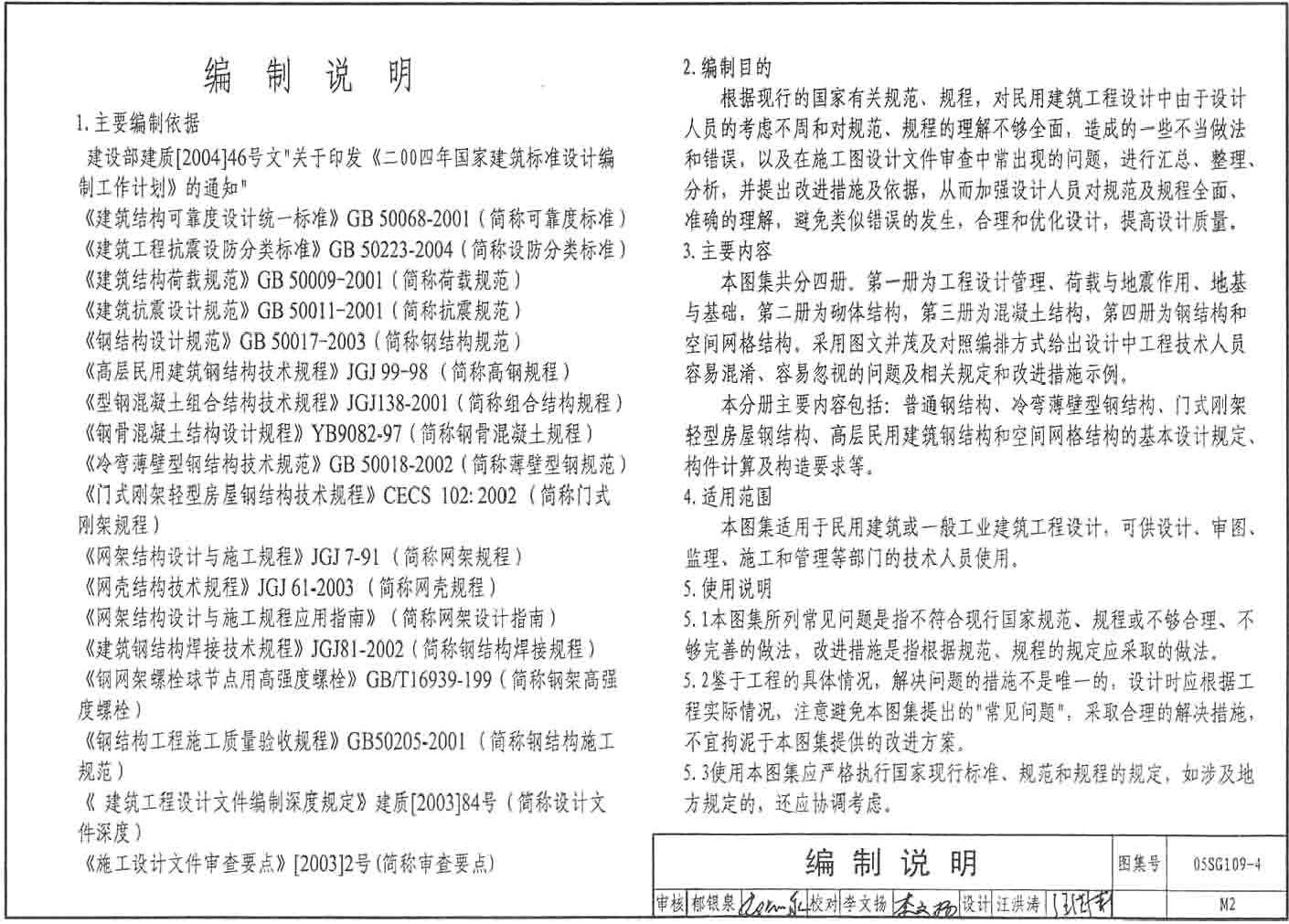

目录 编制说明
钢结构
1 钢结构设计规定

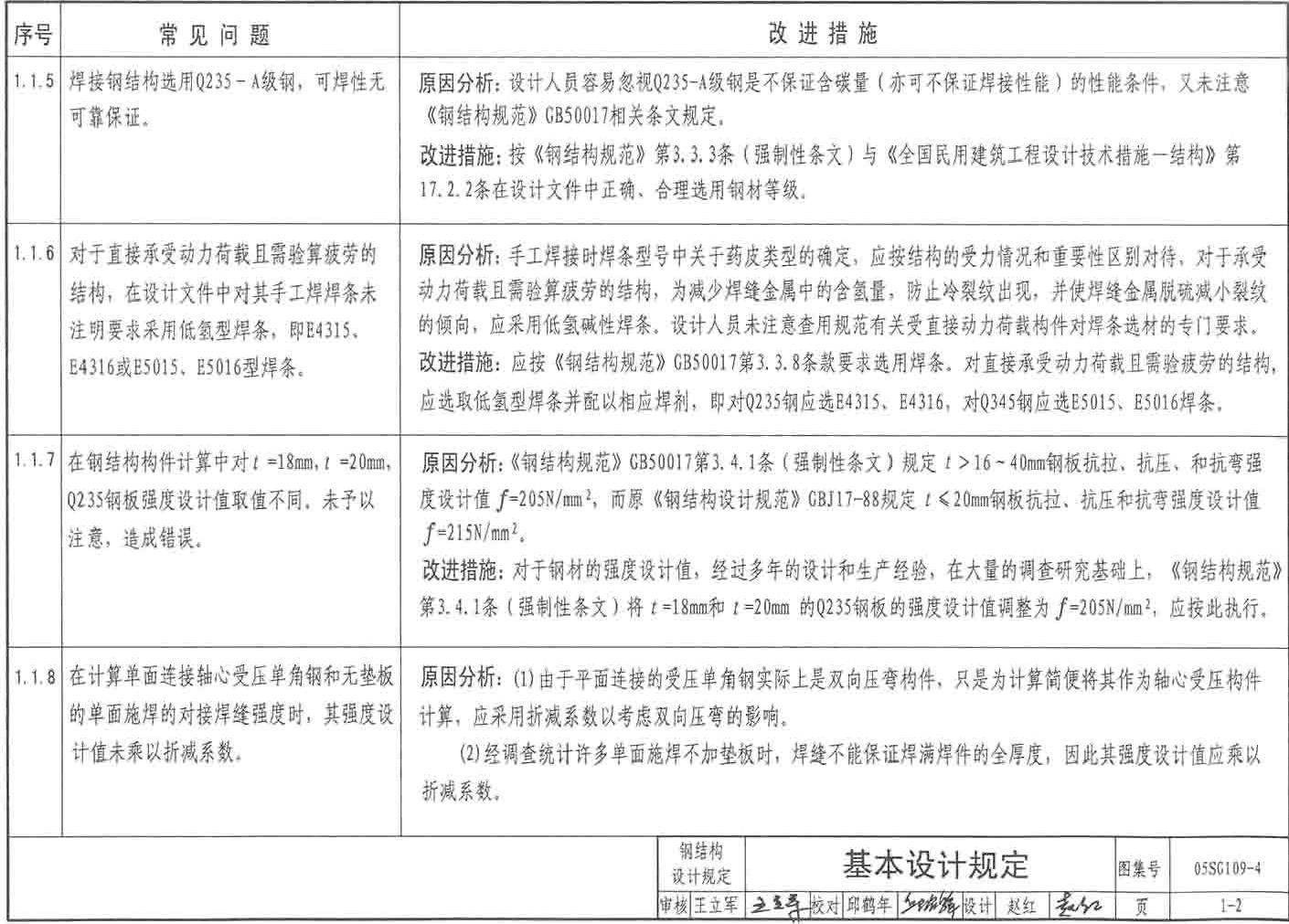

1.1基本设计规定

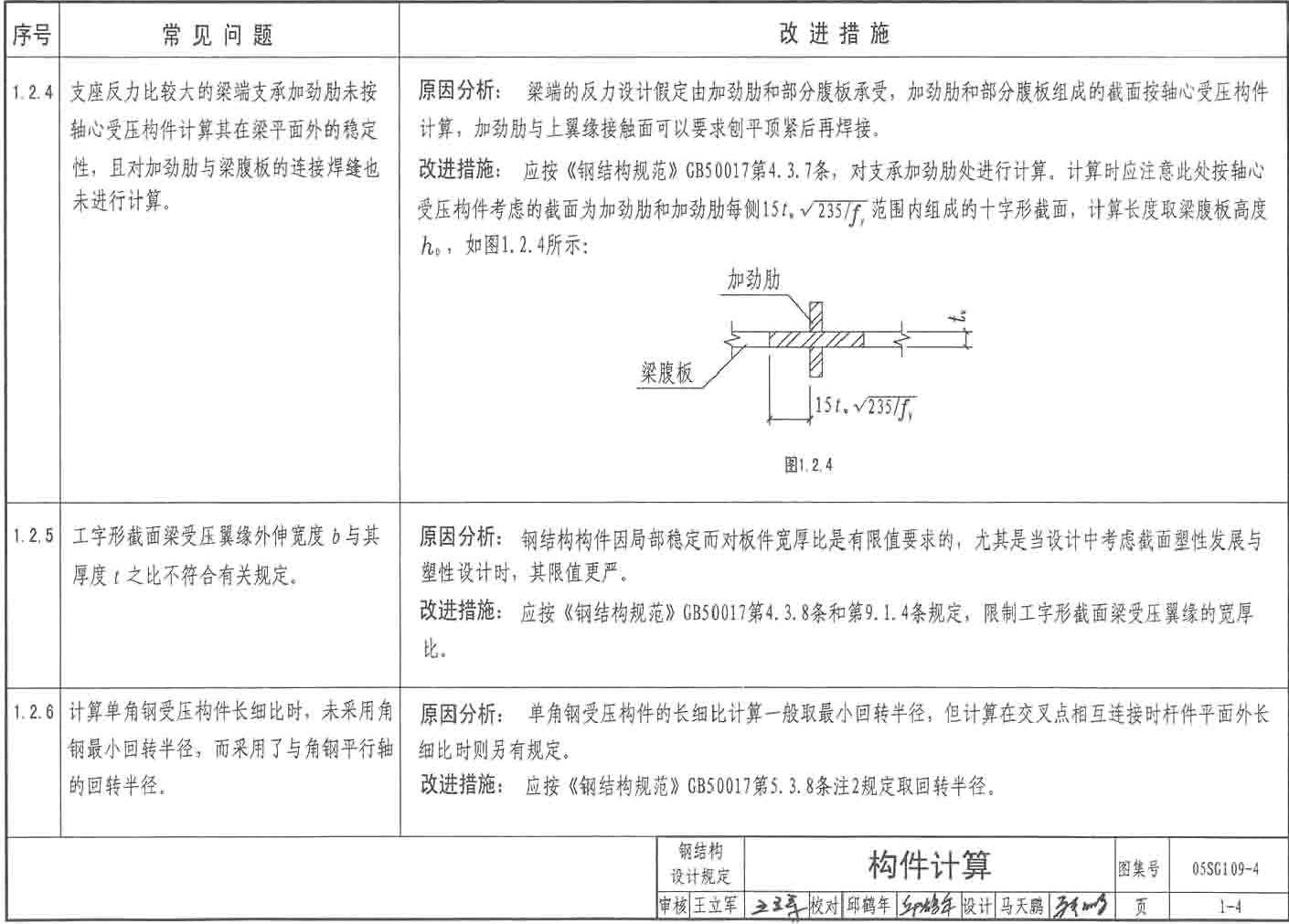

1.2构件计算
1.3连接计算

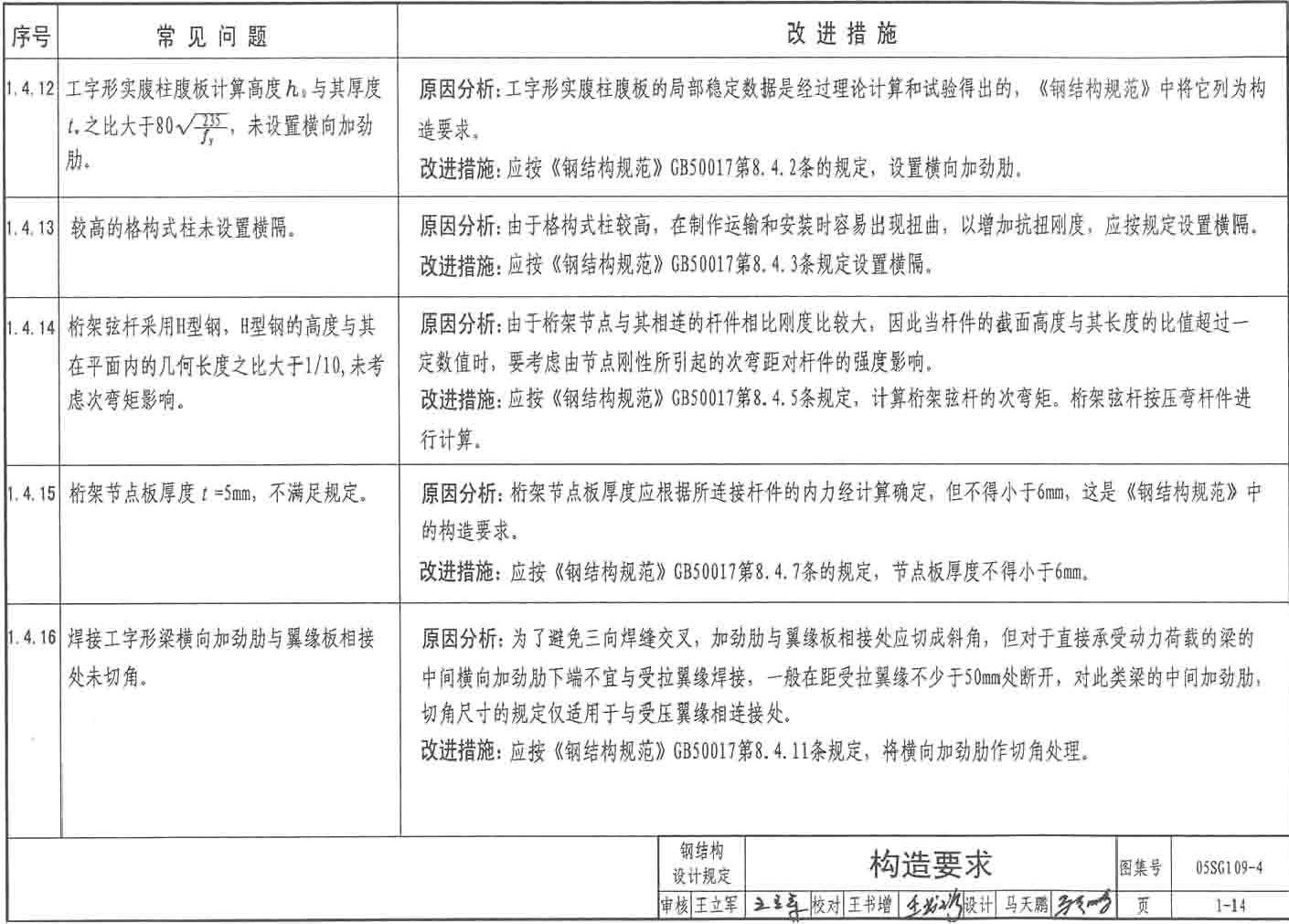

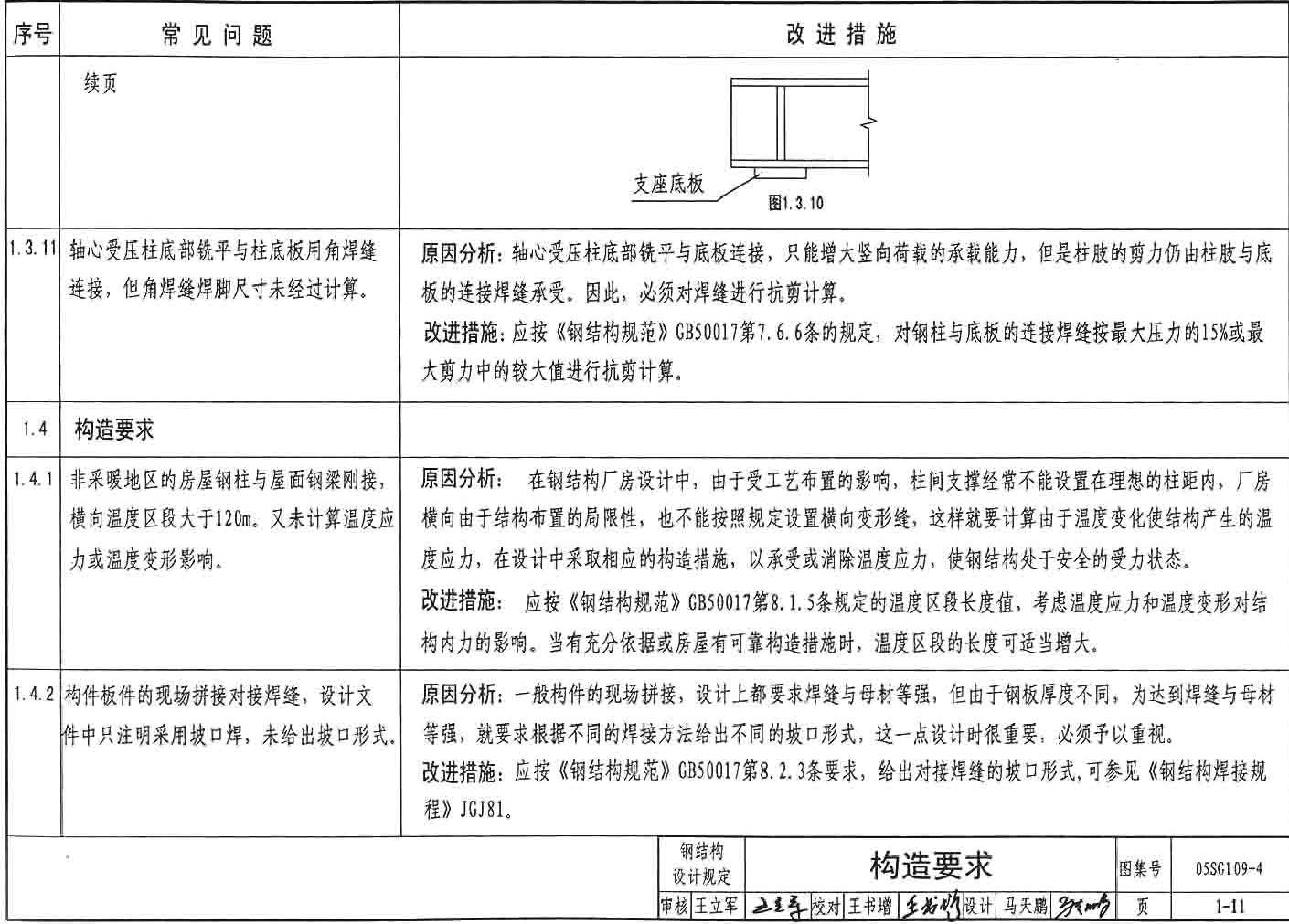

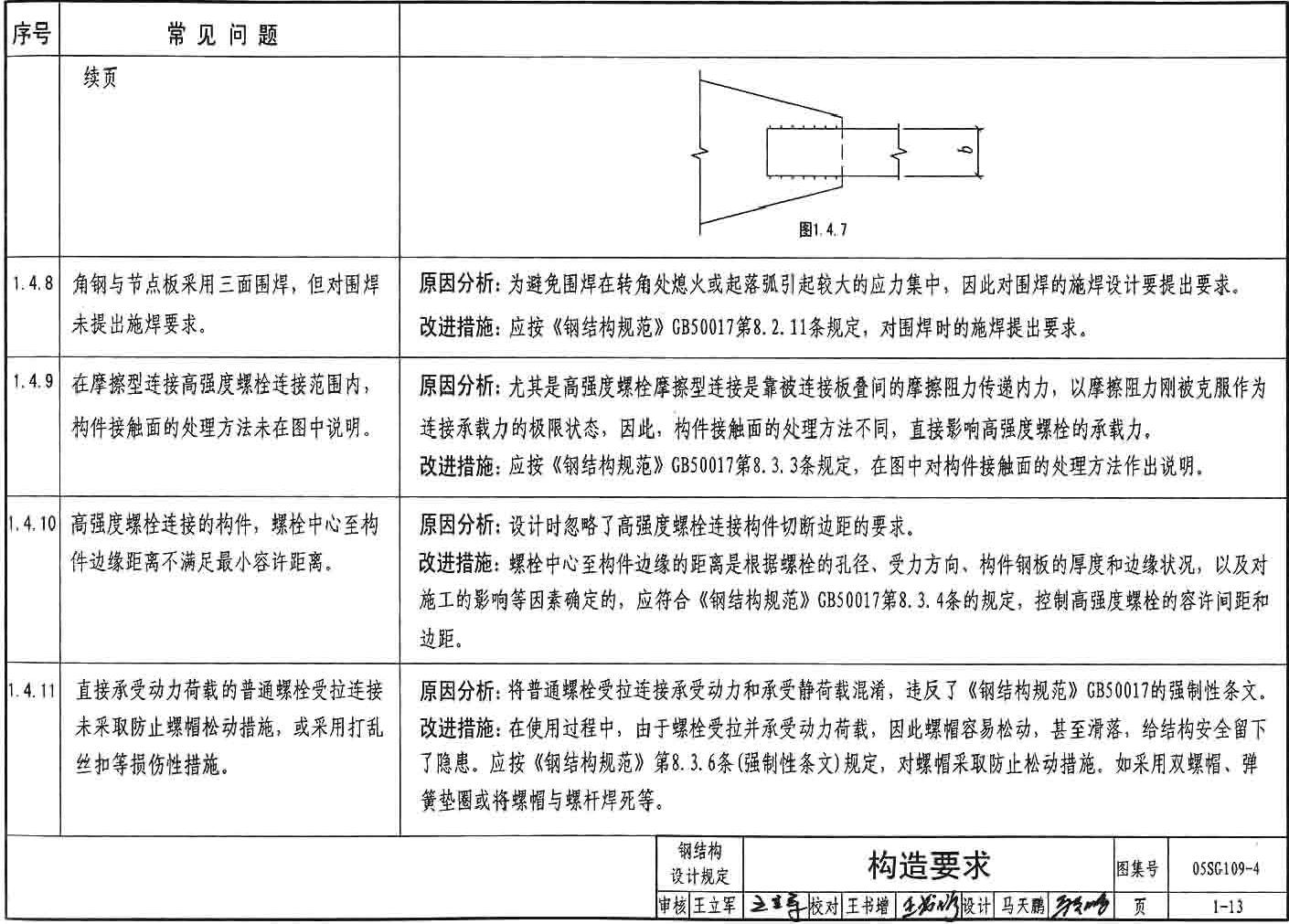

1.4构造要求
2 冷弯薄壁型钢结构

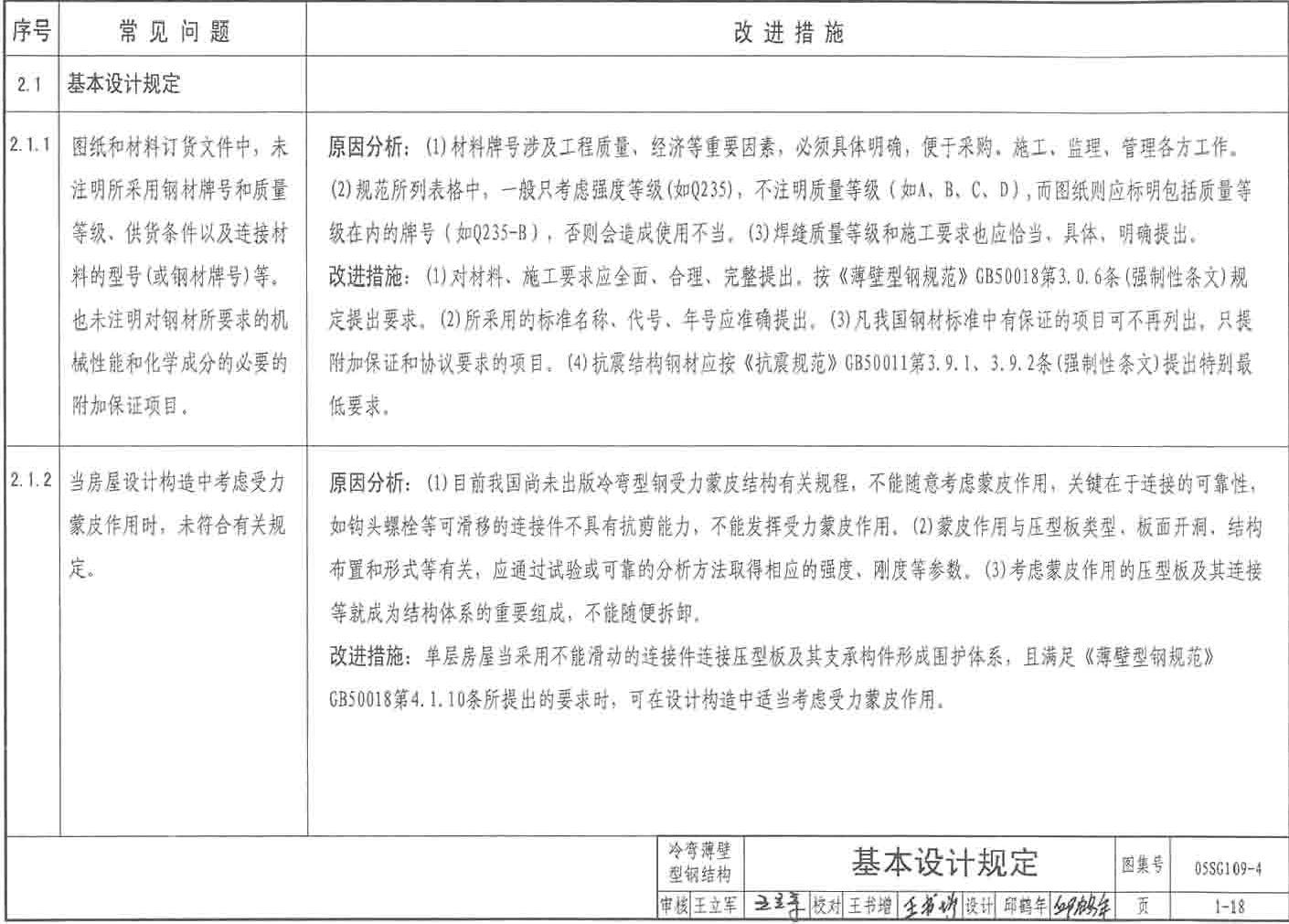

2.1基本设计规定

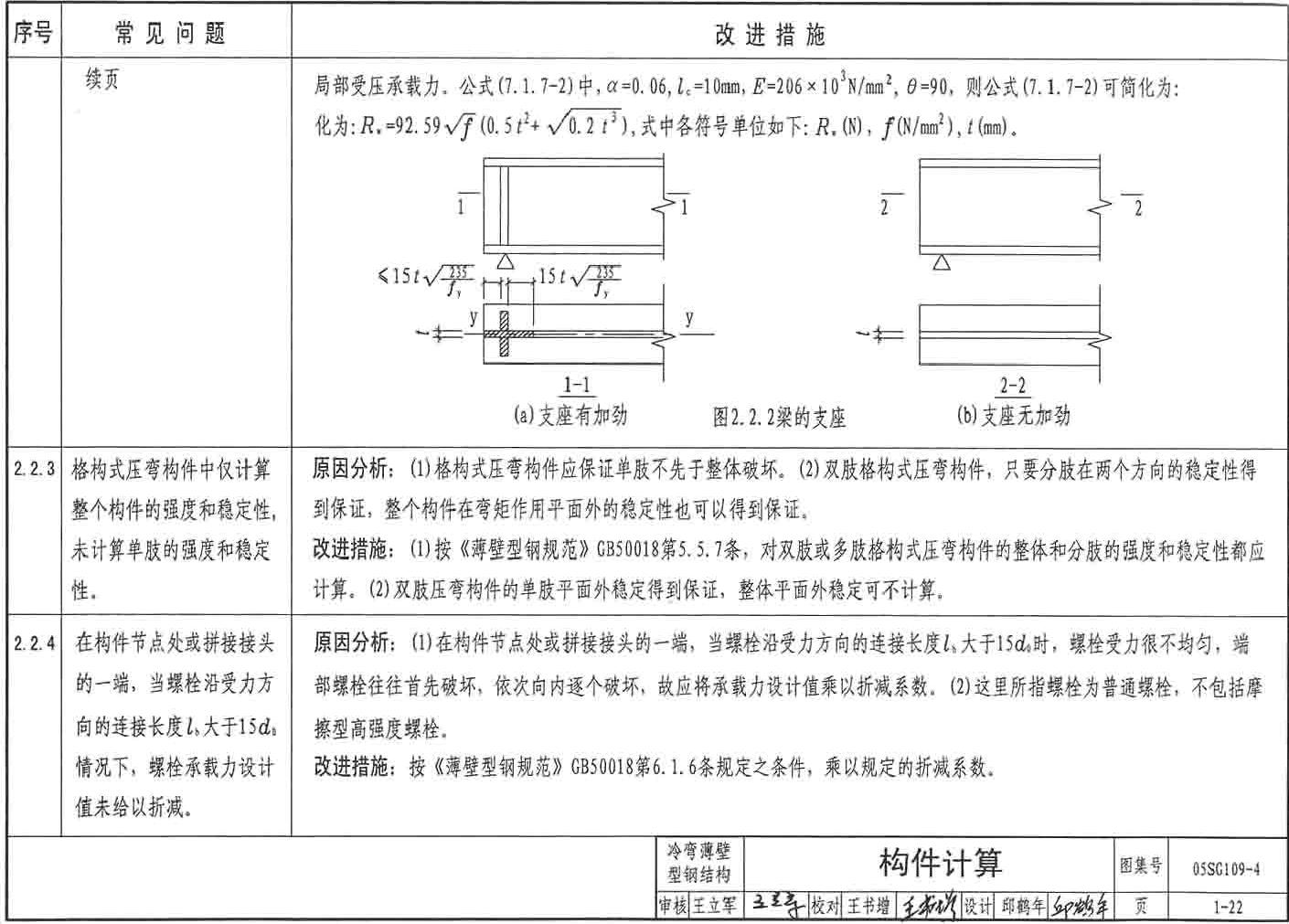

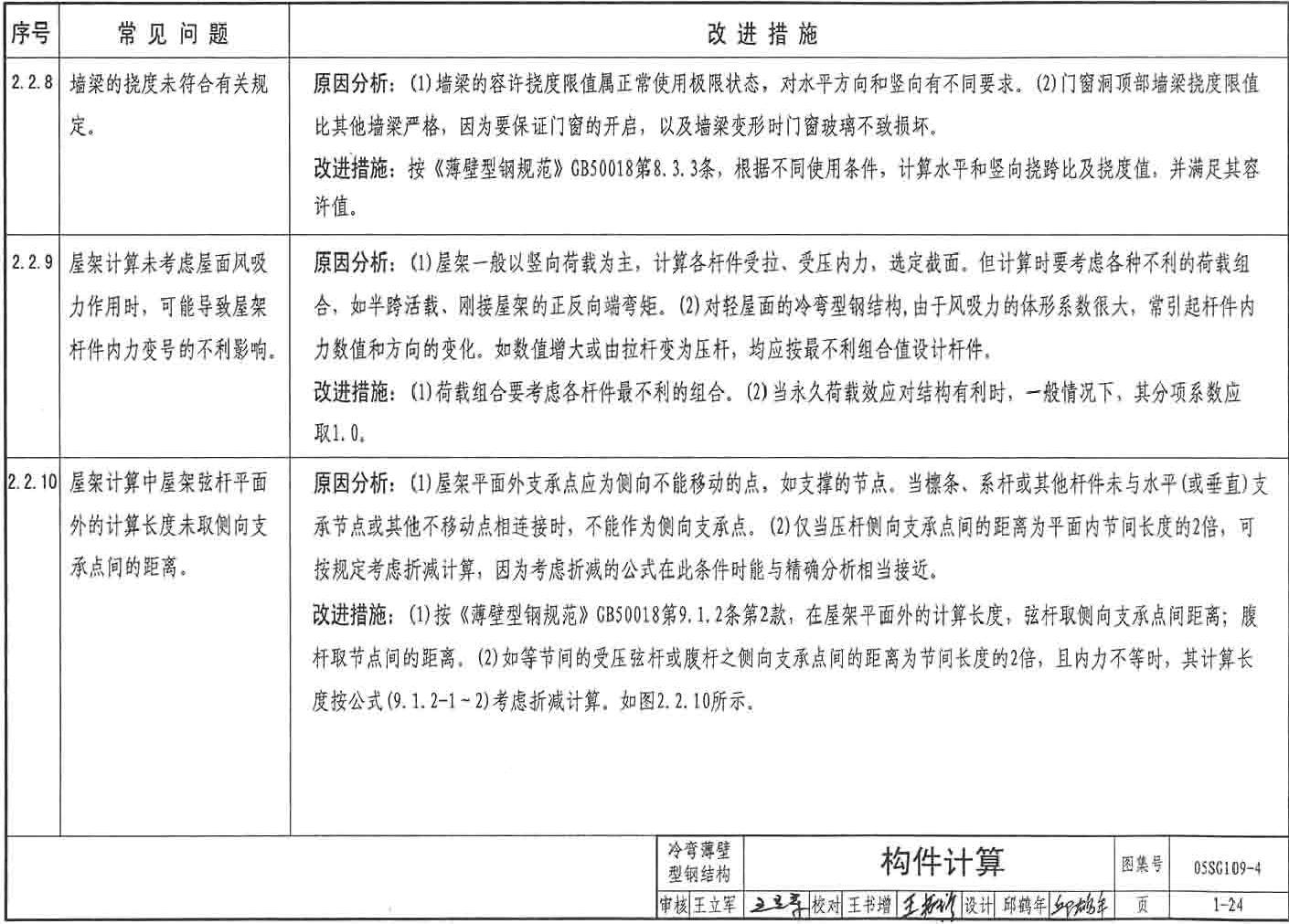

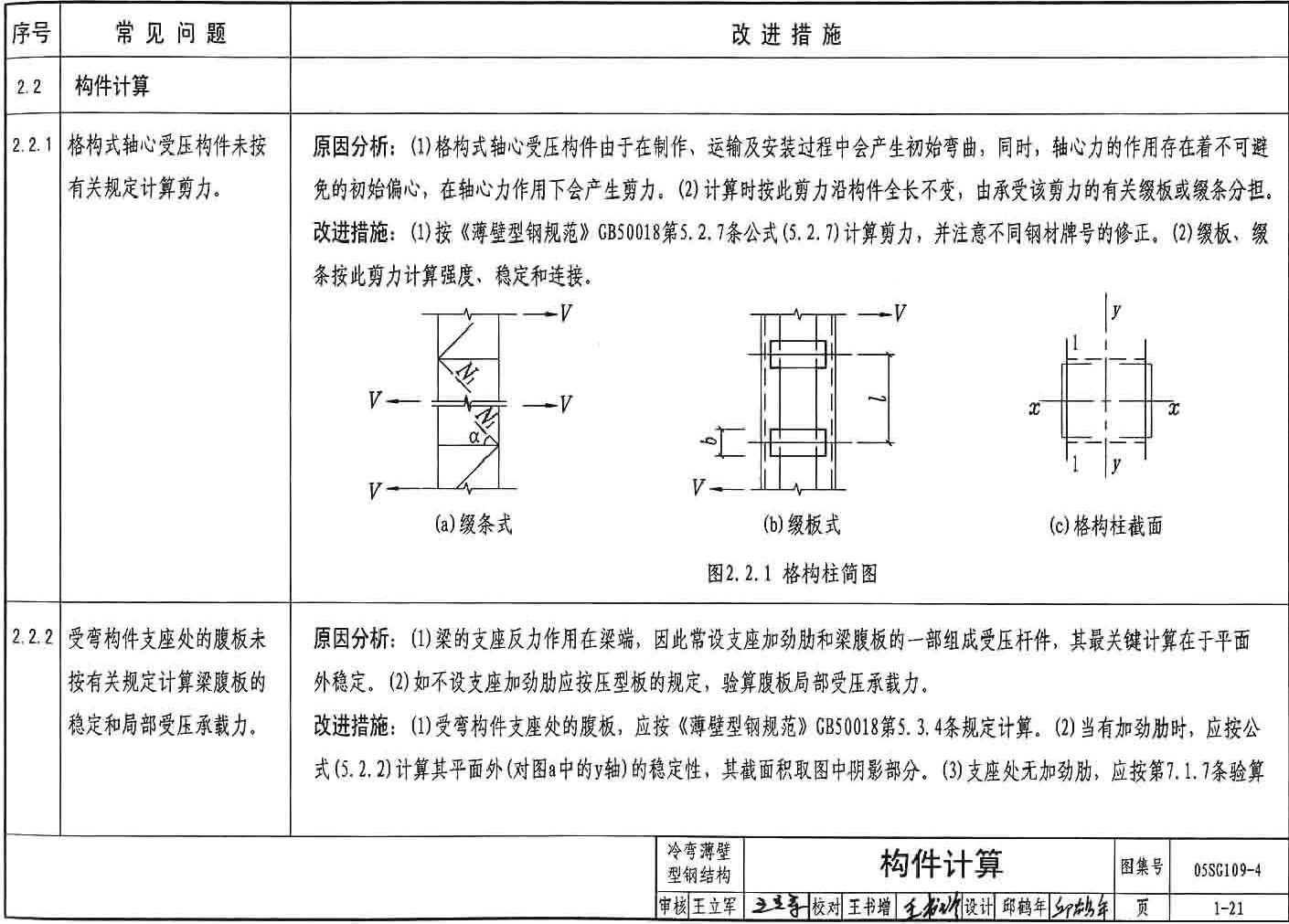

2.2构件计算

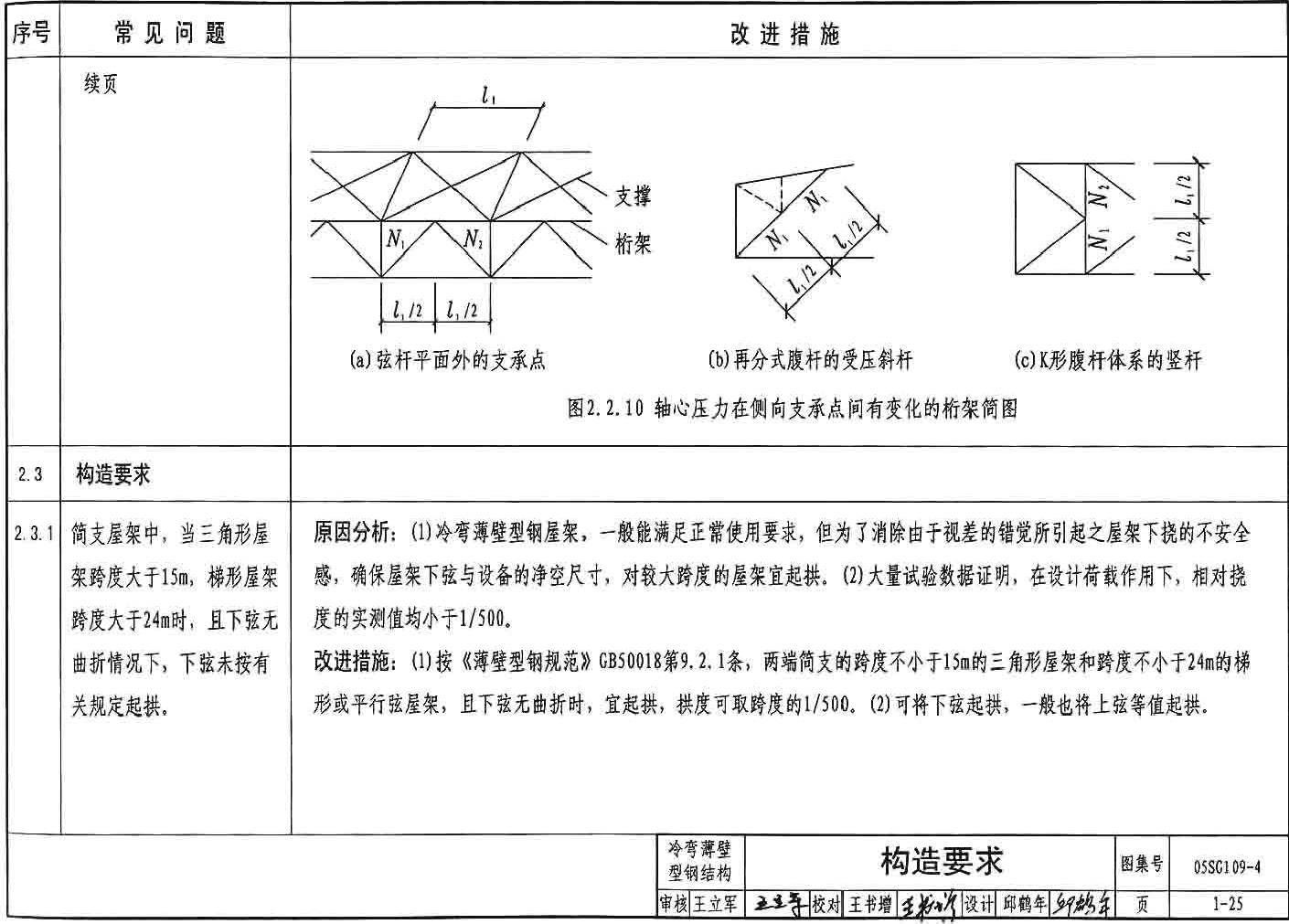

2.3构造要求
3 门式刚架轻型房屋钢结构

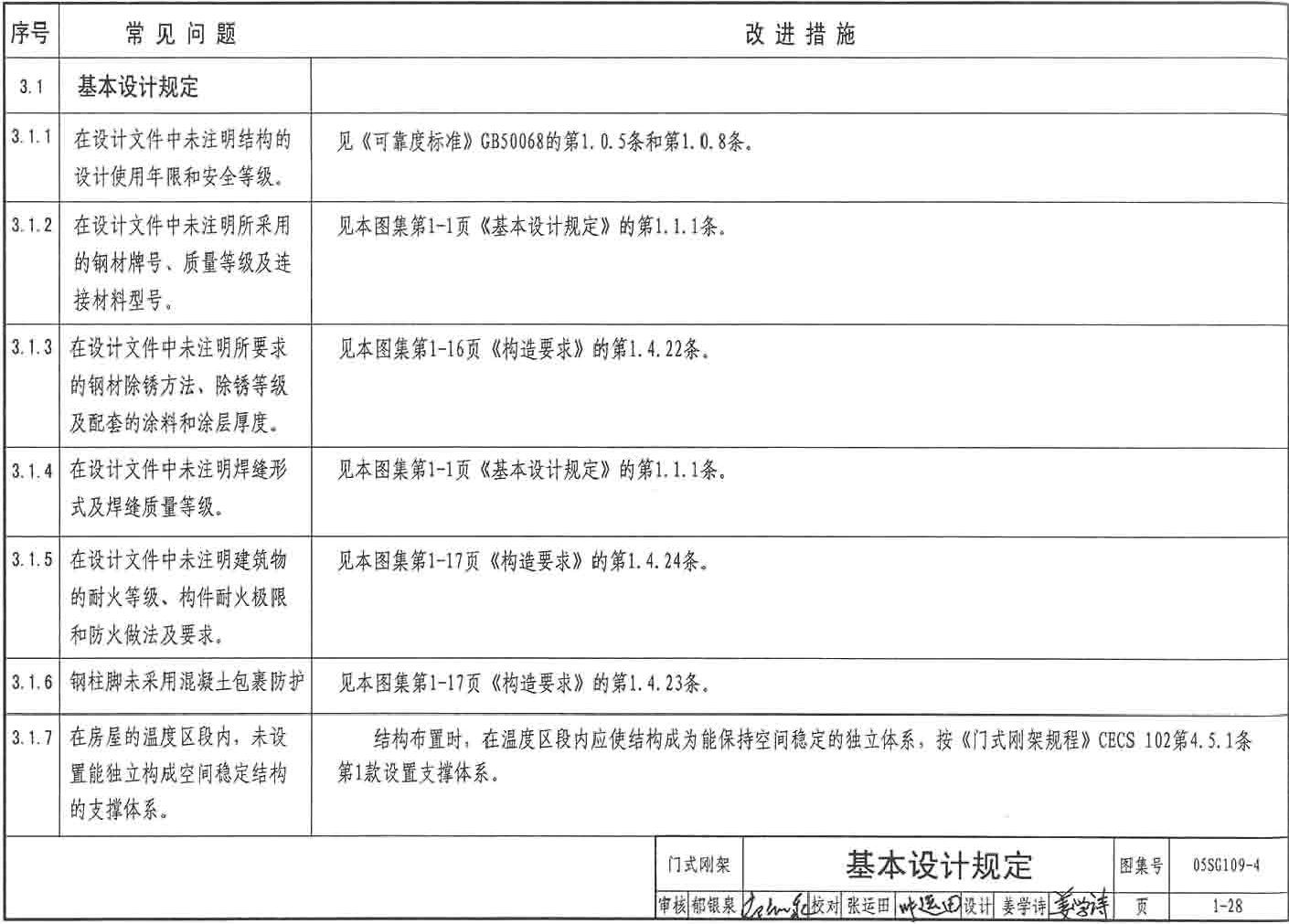

3.1基本设计规定

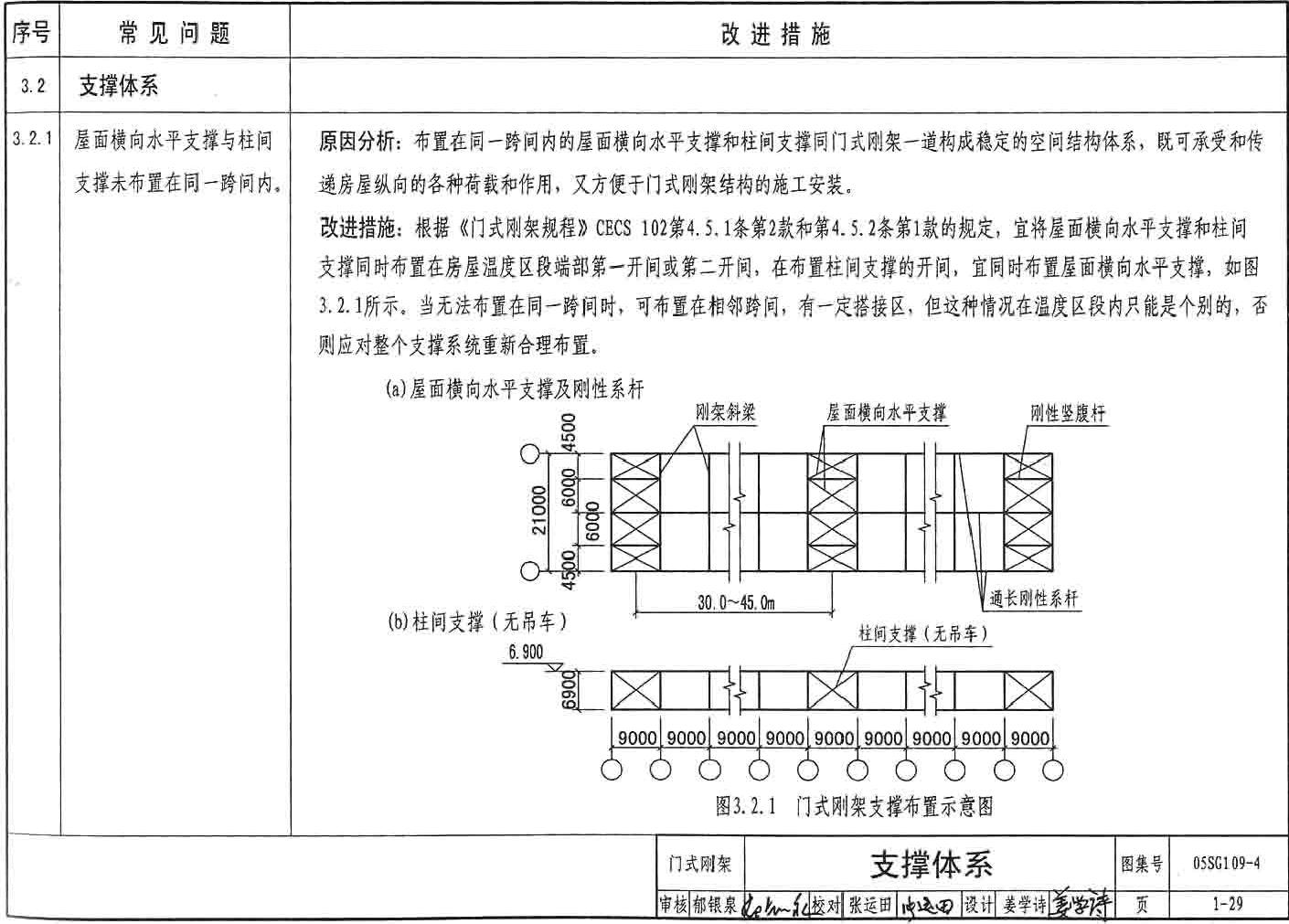

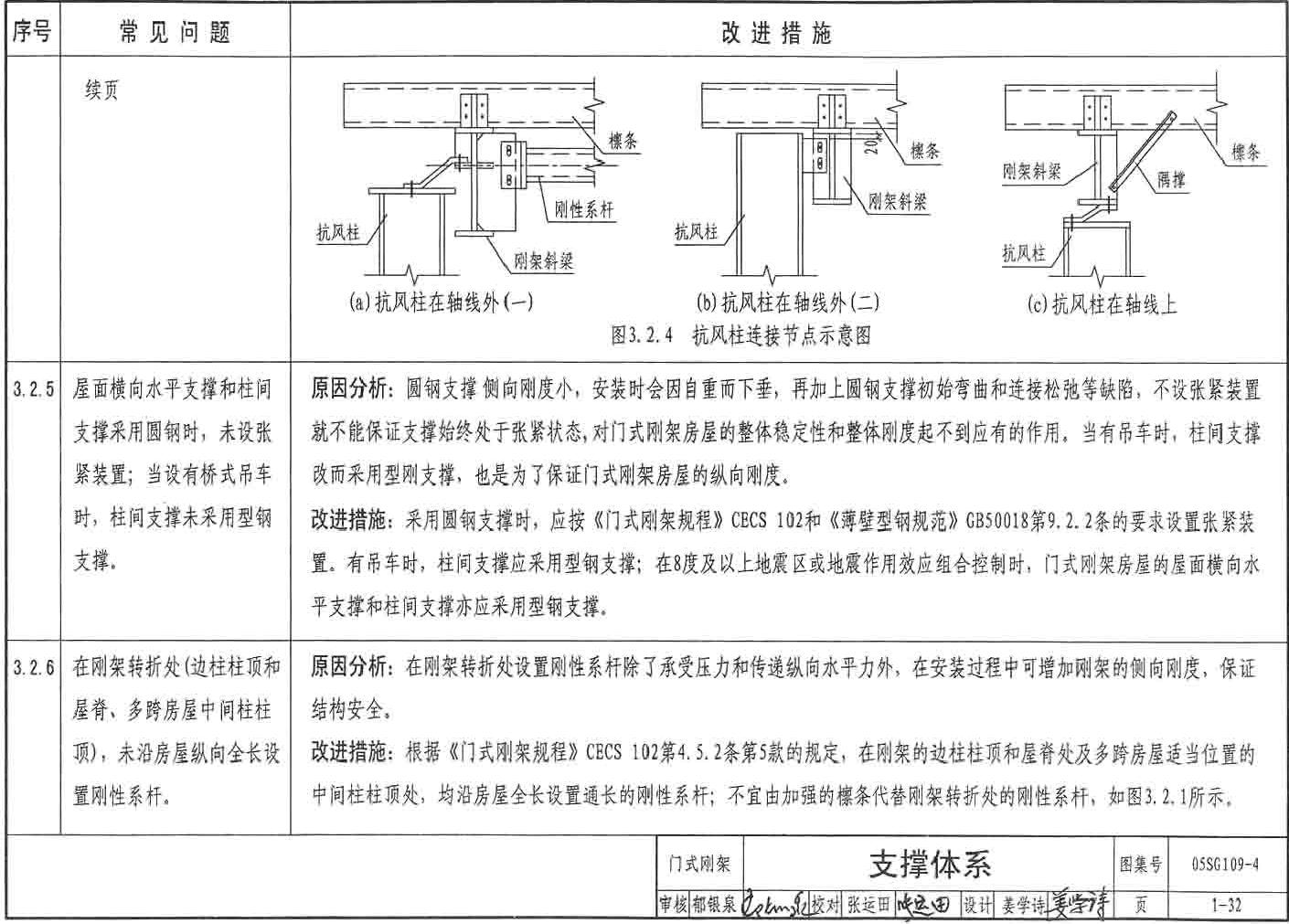

3.2支撑体系
3.3设计计算
3.4构造要求
4 高层民用建筑钢结构
4.1基本设计规定

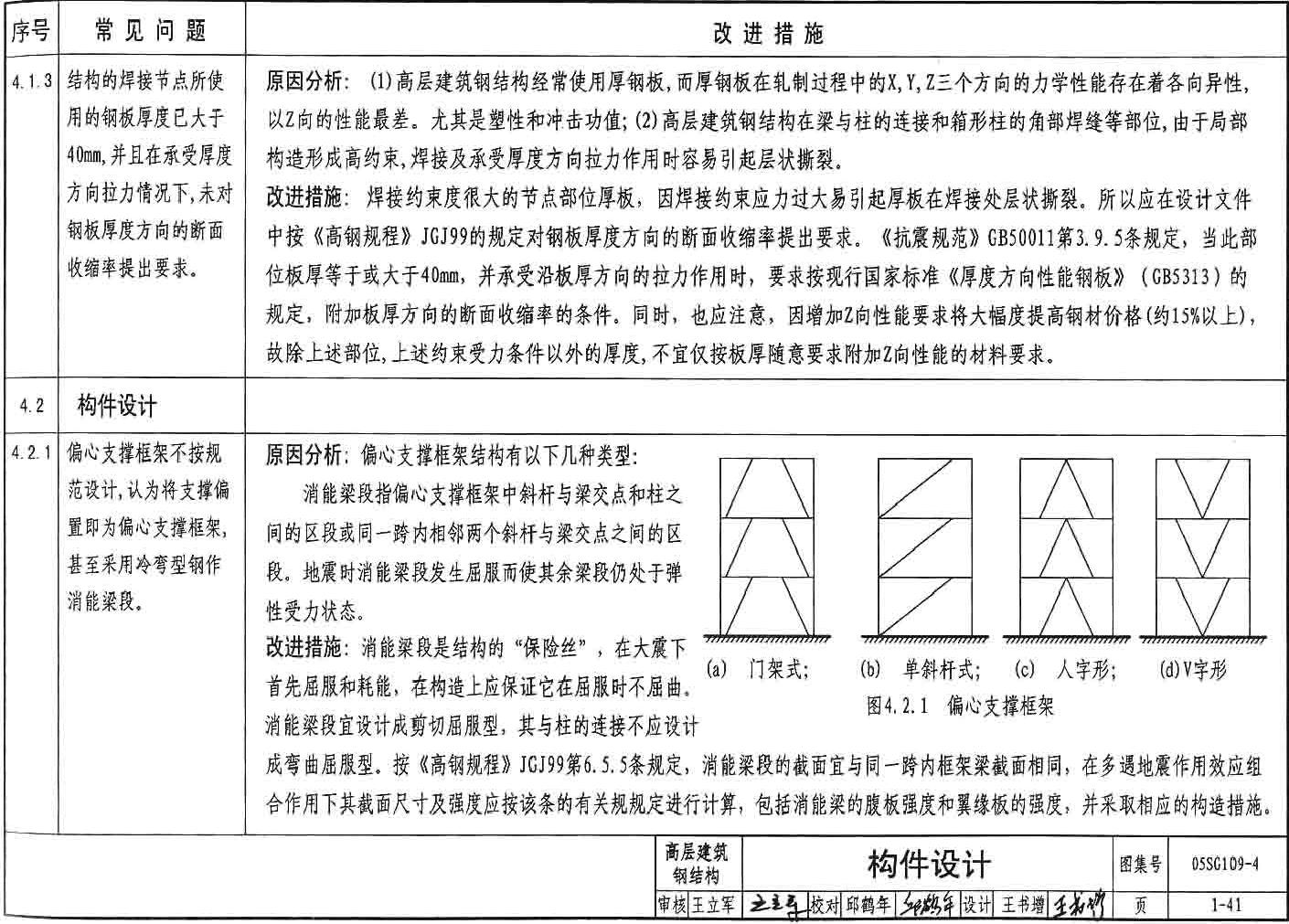

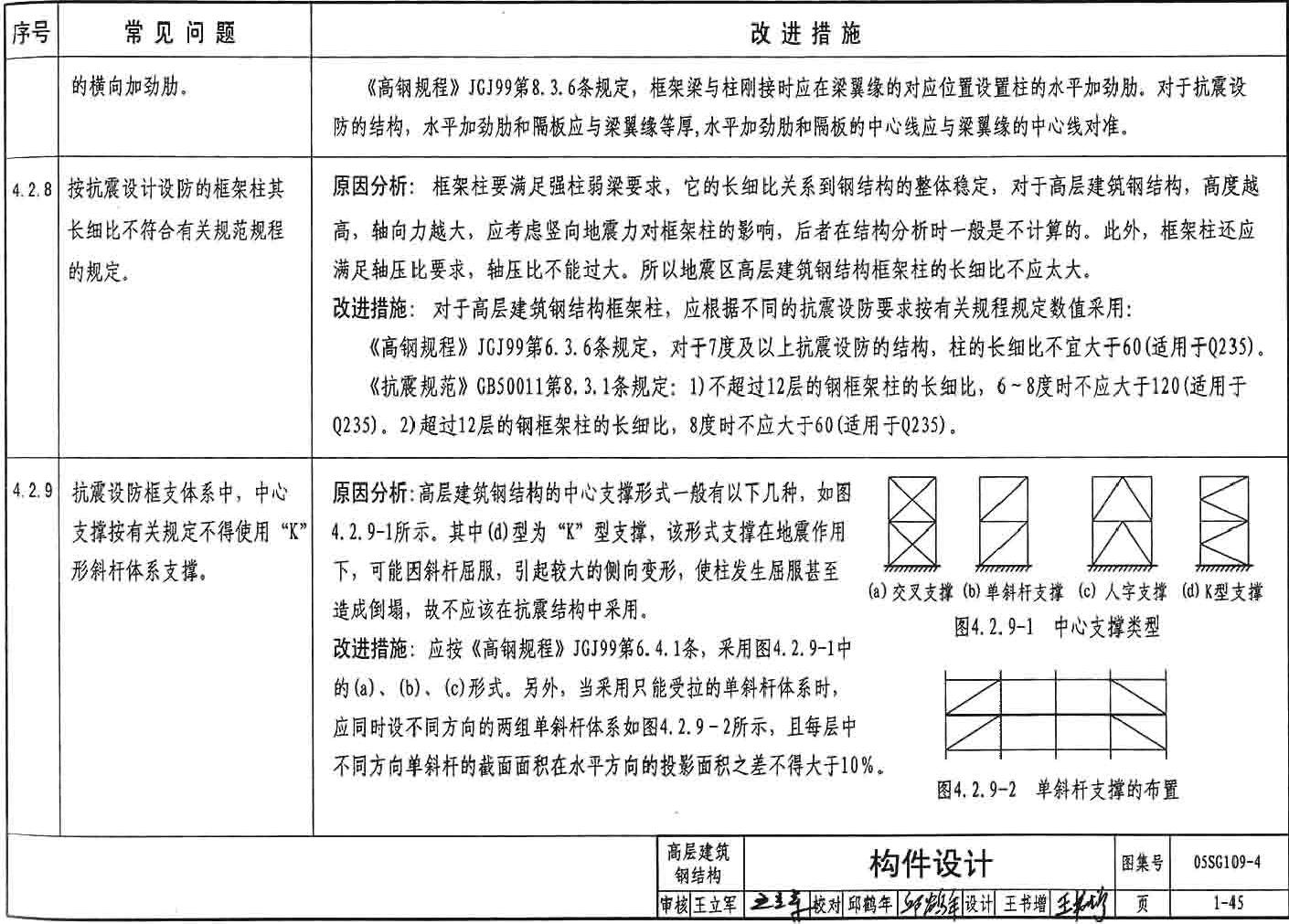

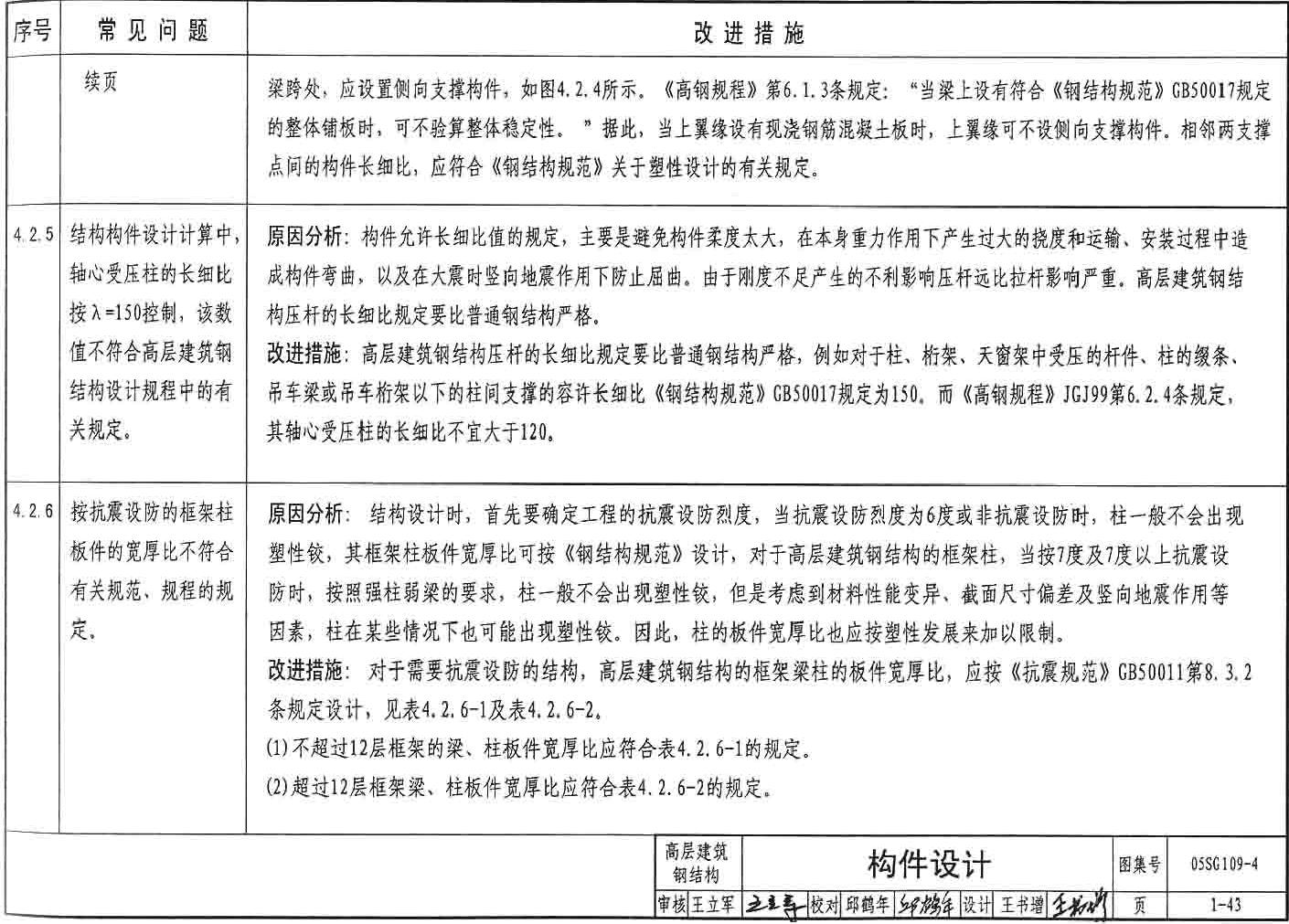

4.2构件设计

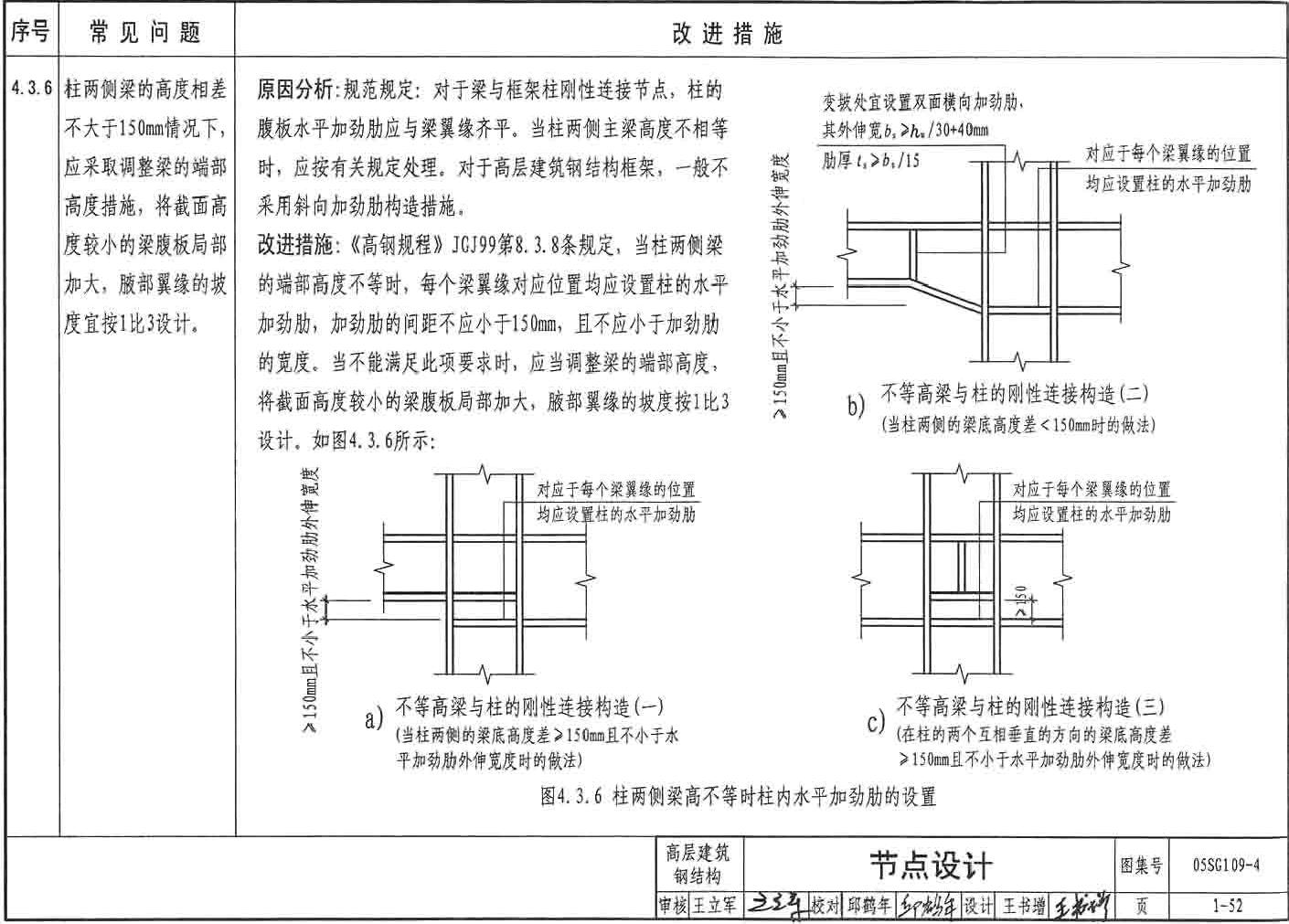

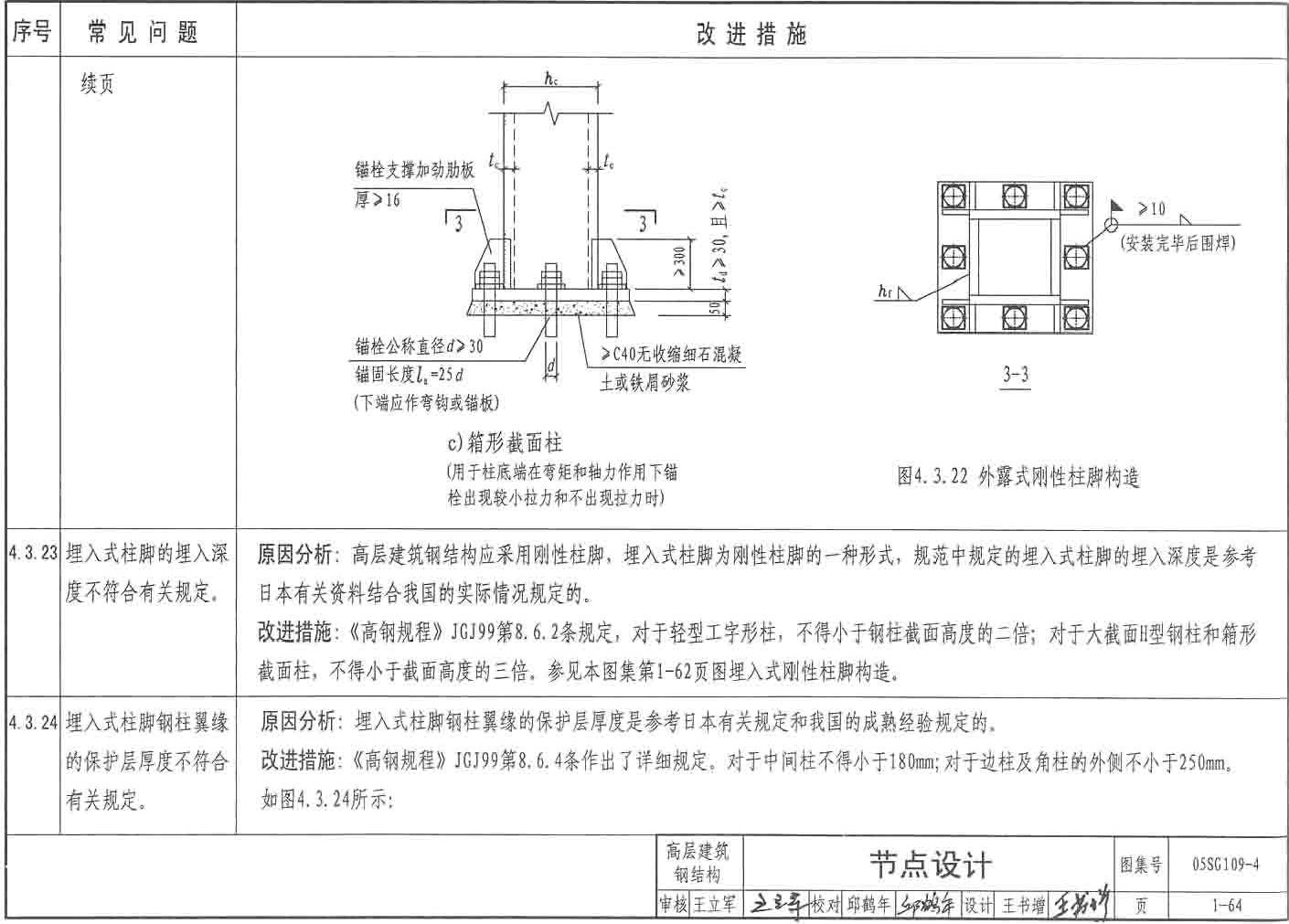

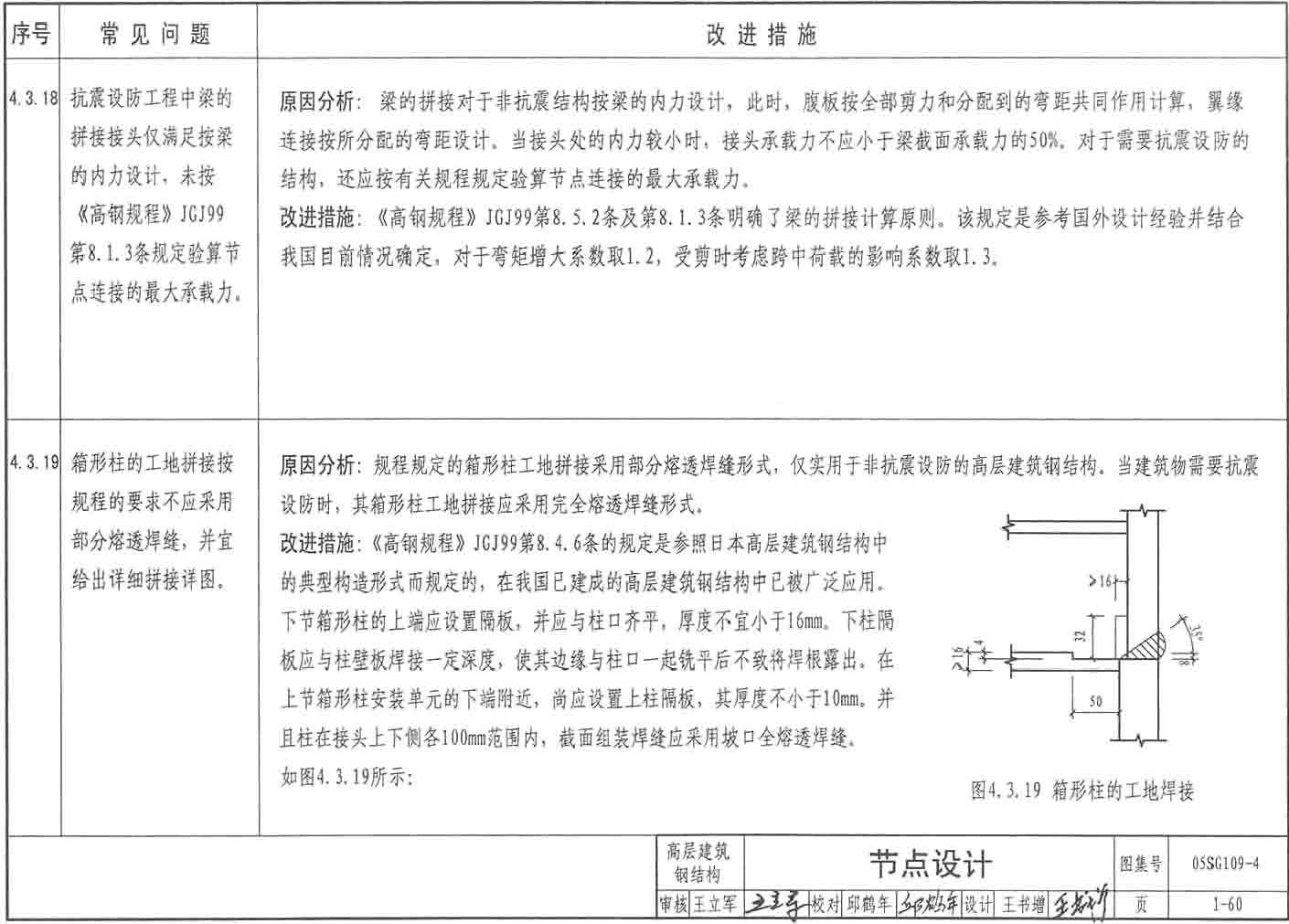

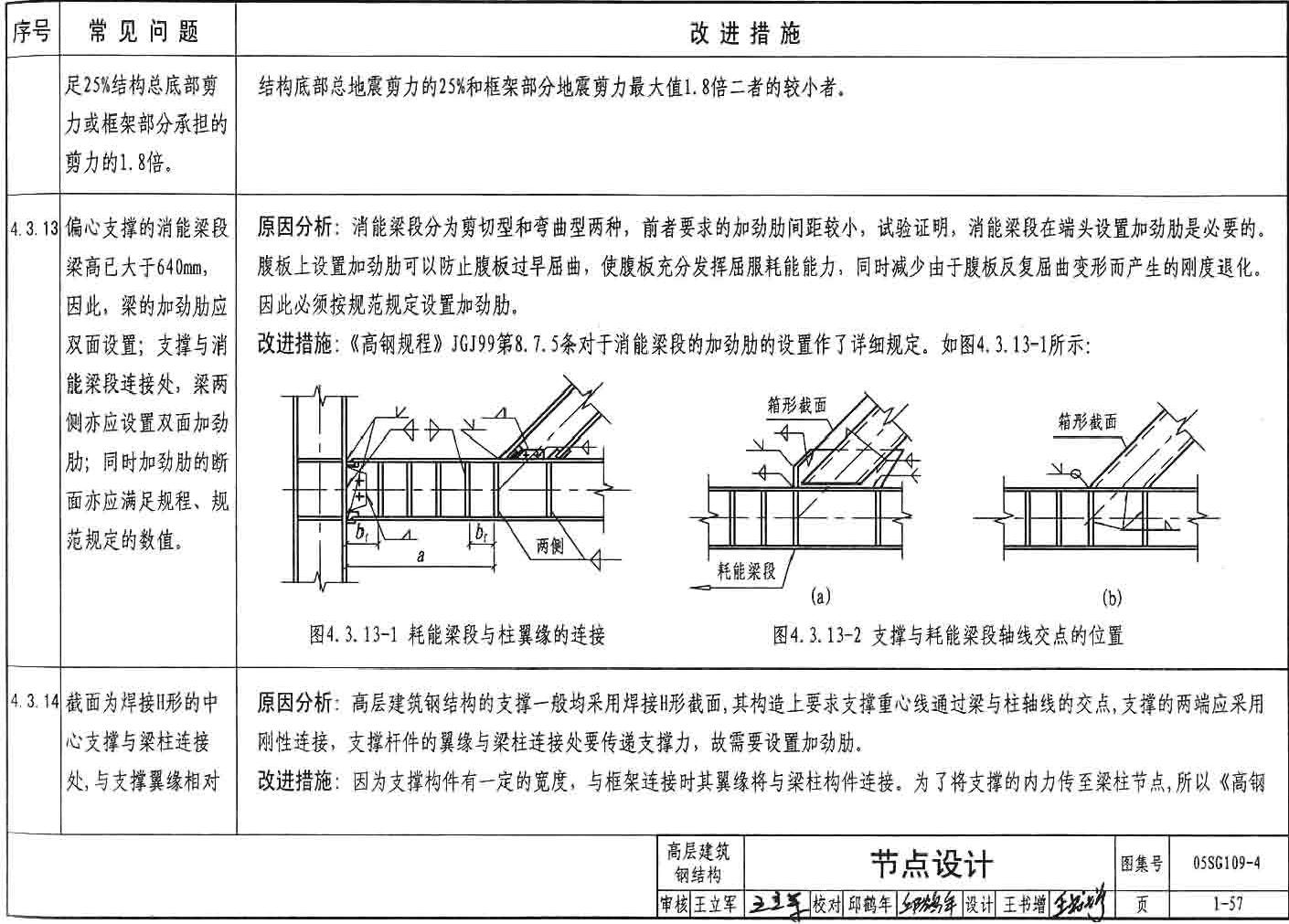

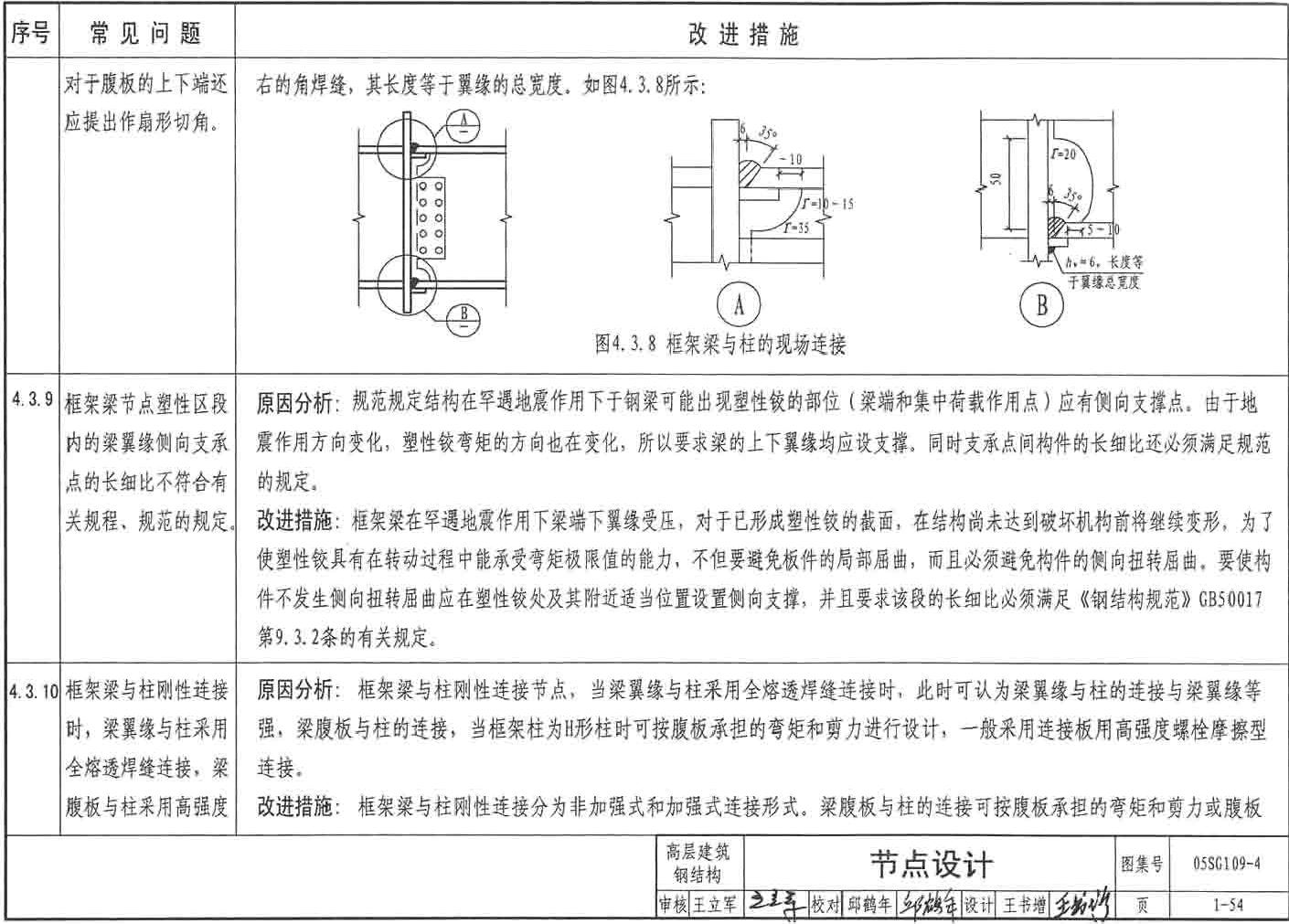

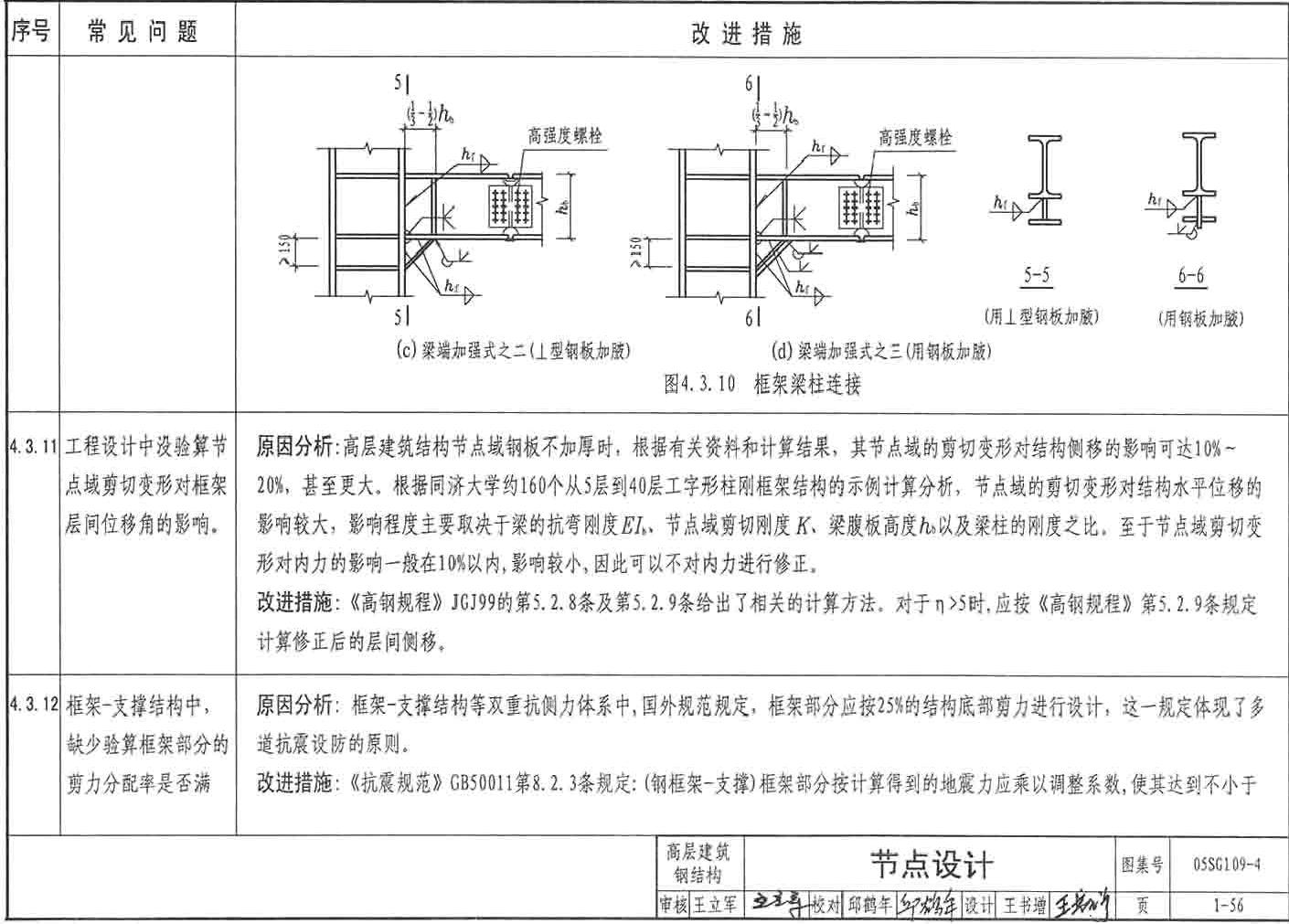

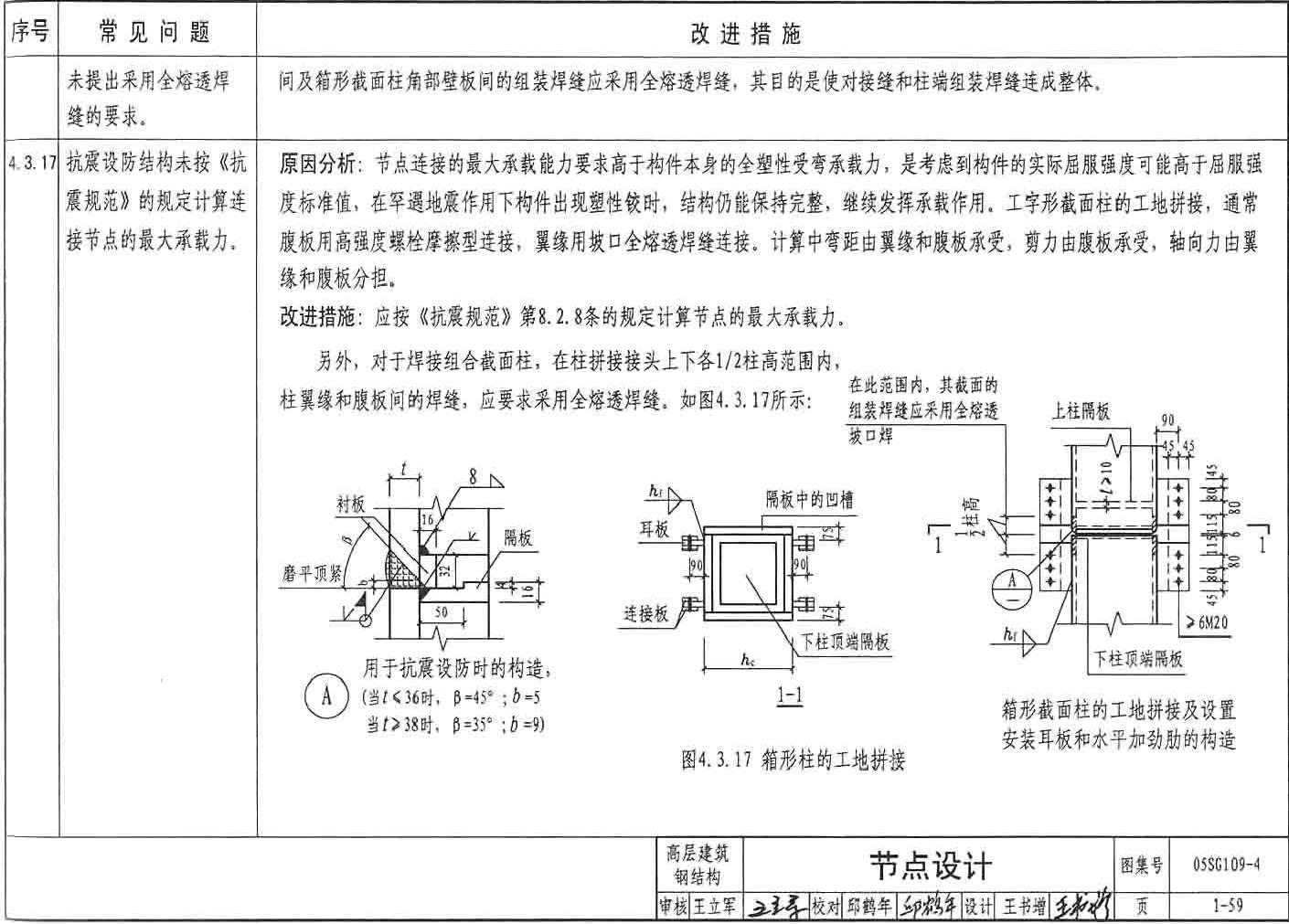

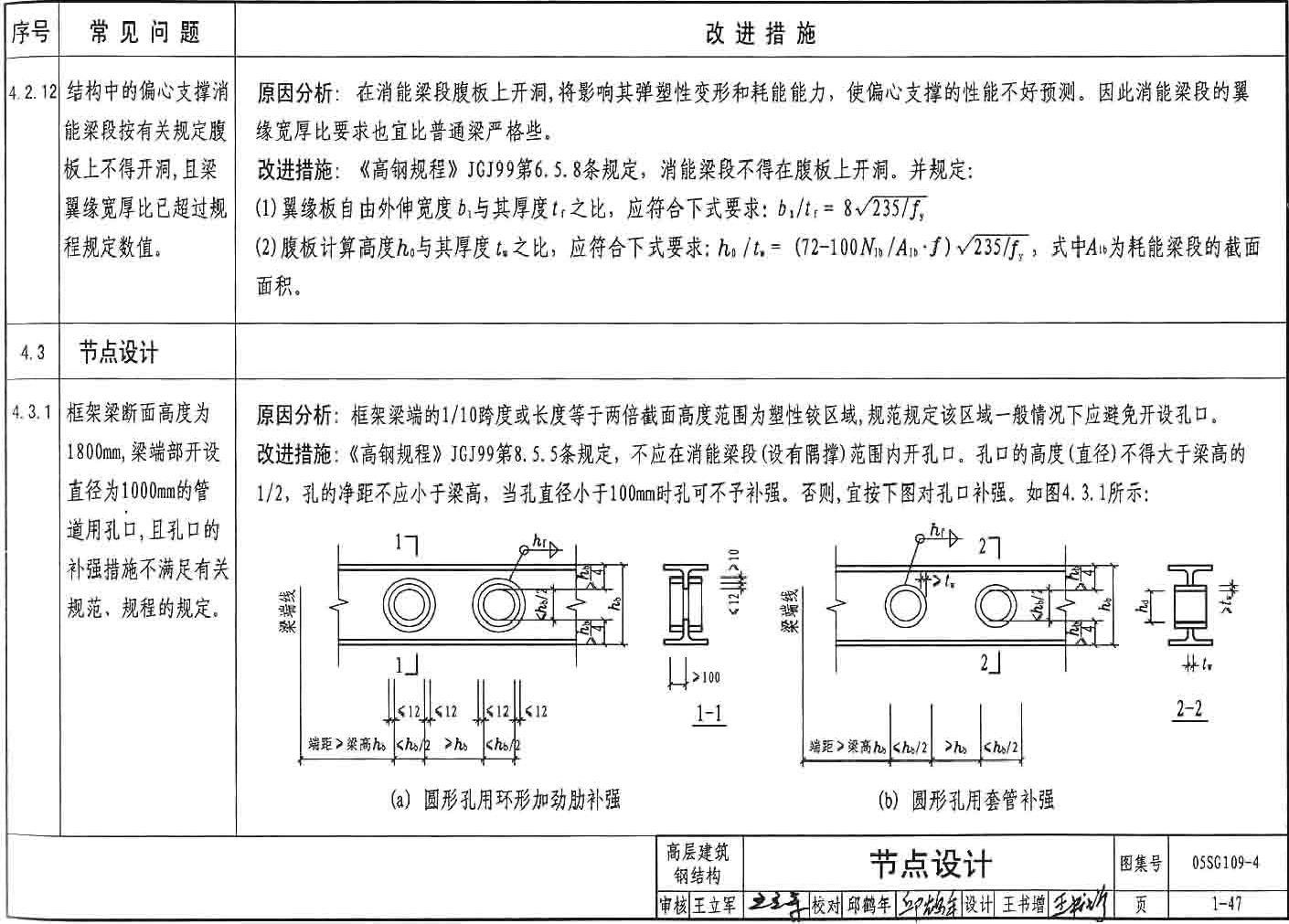

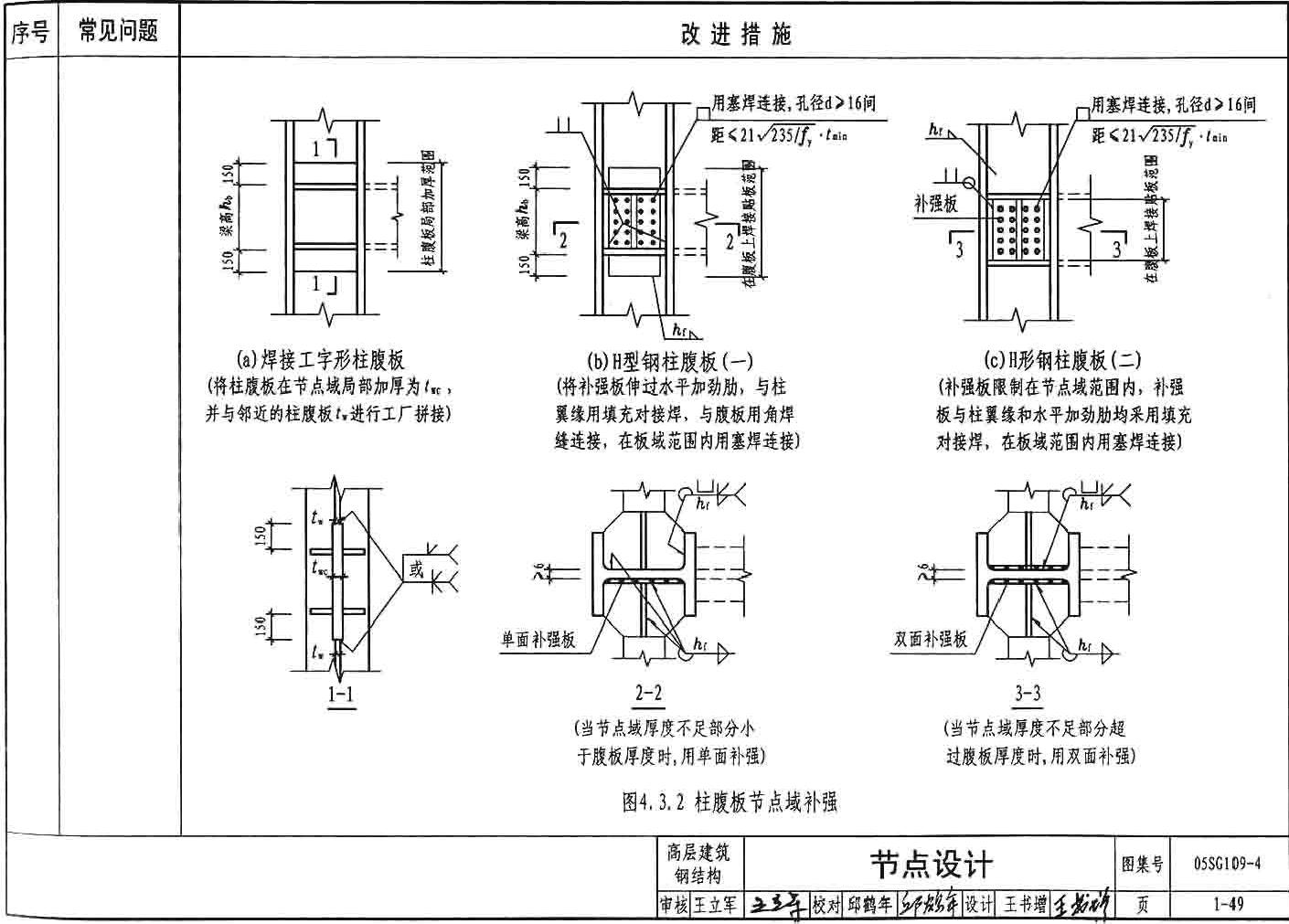

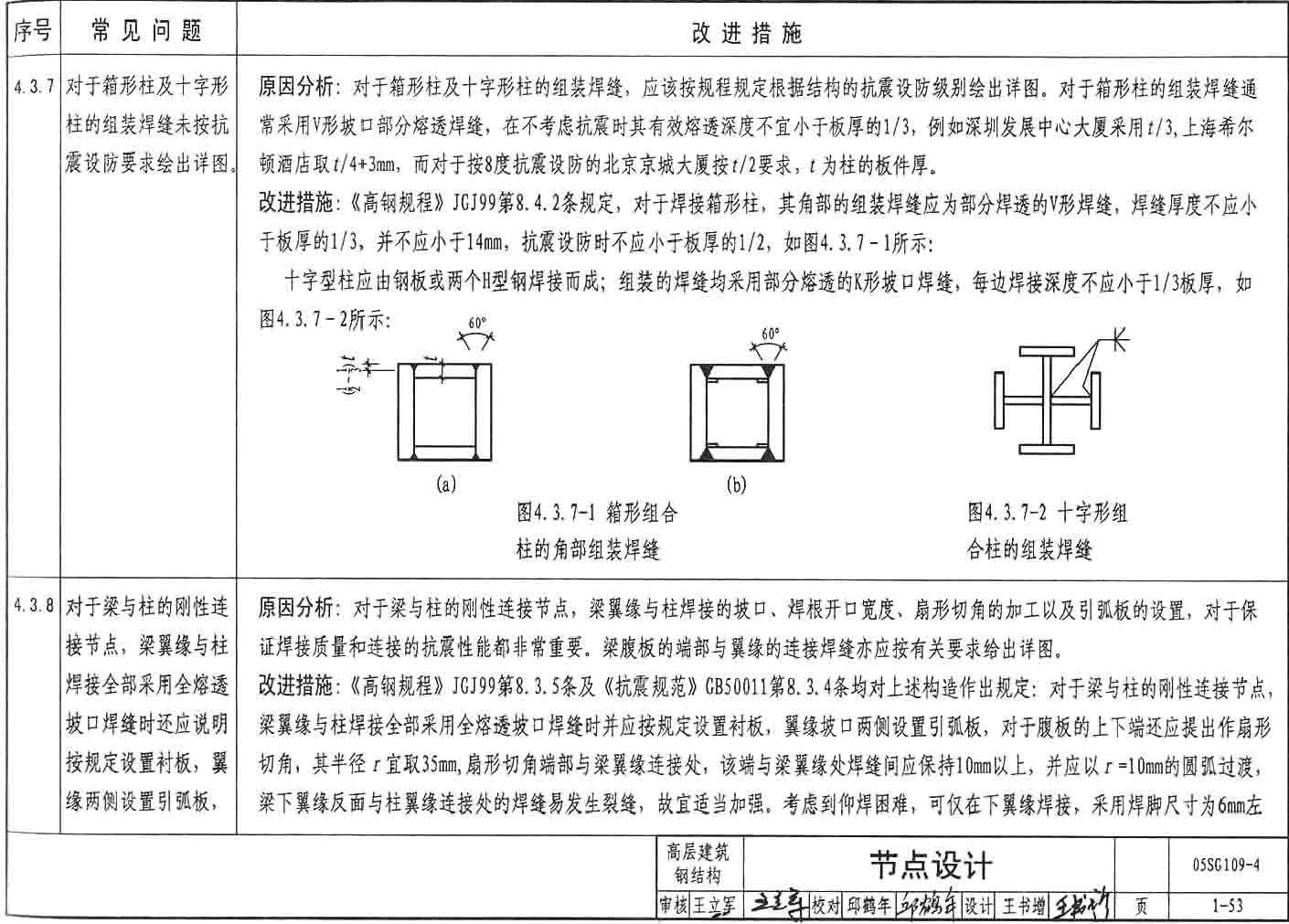

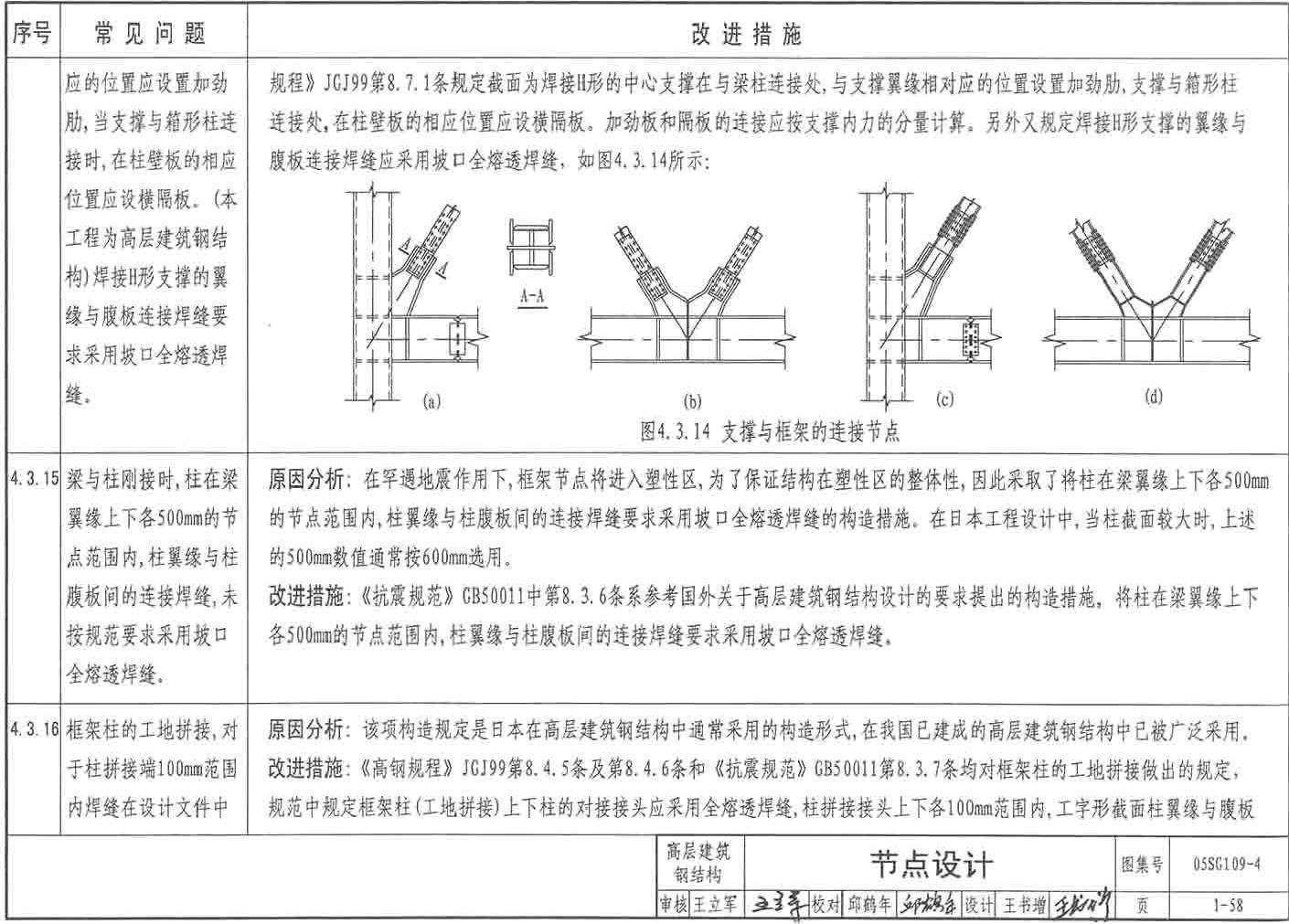

4.3节点设计

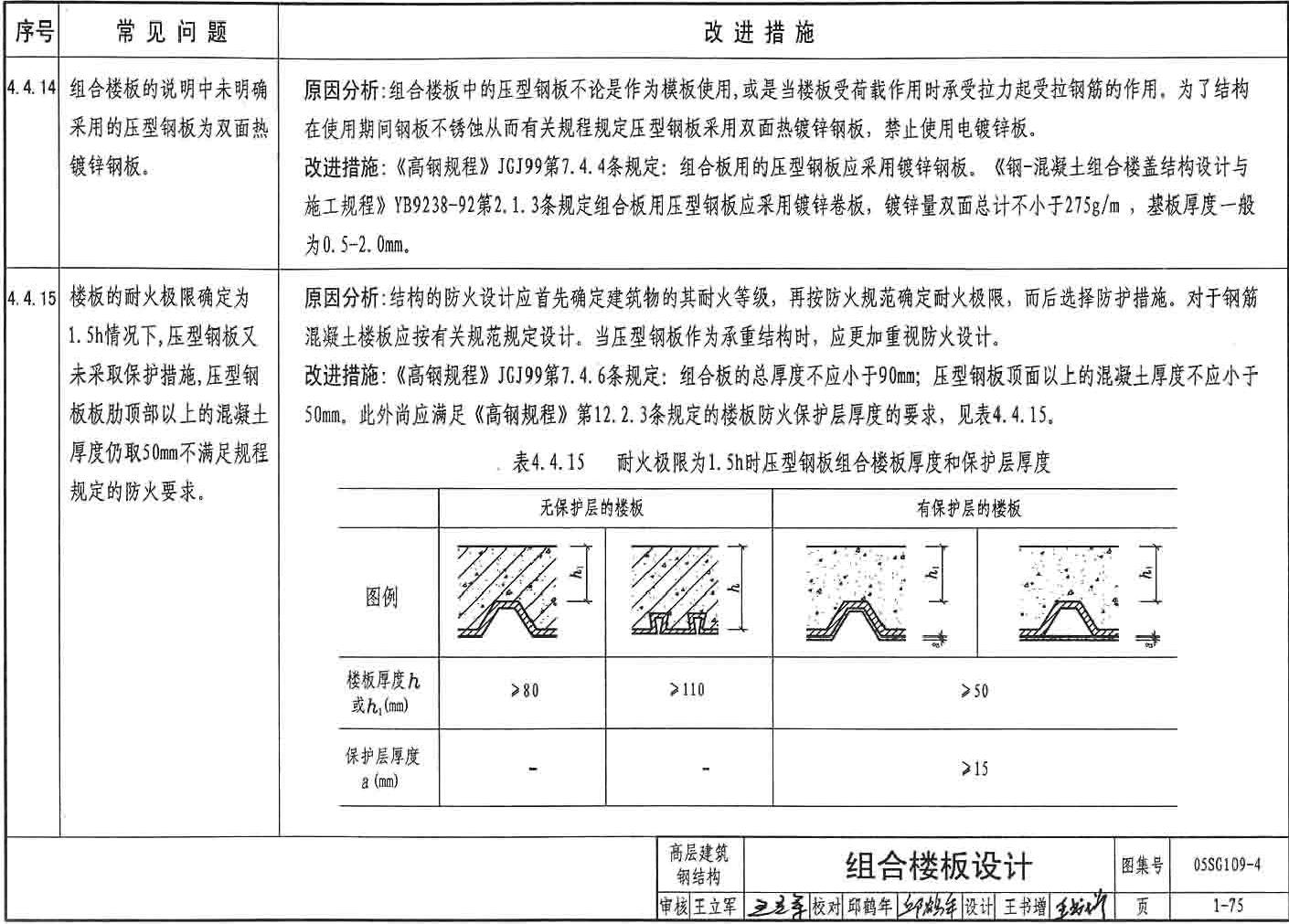

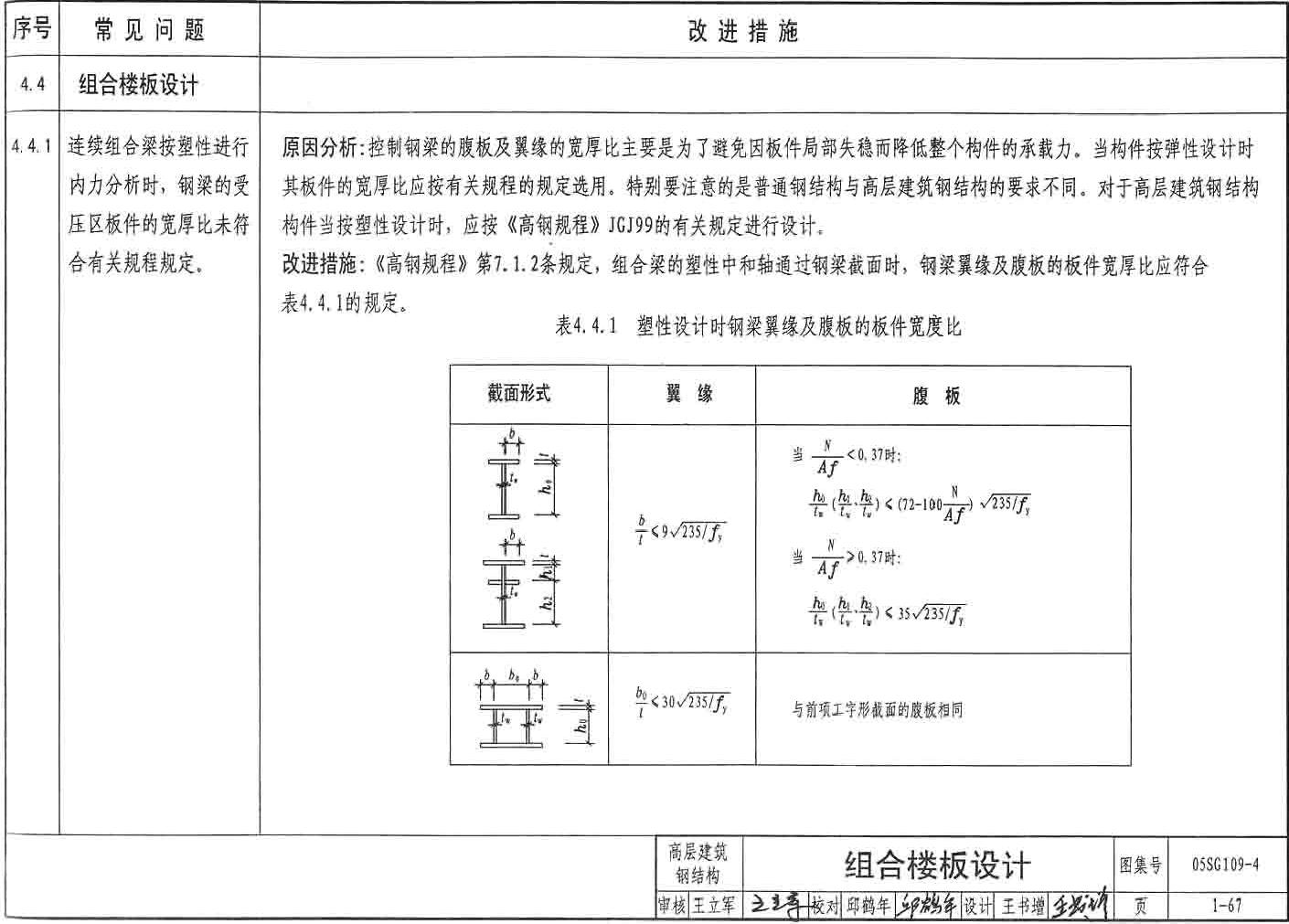

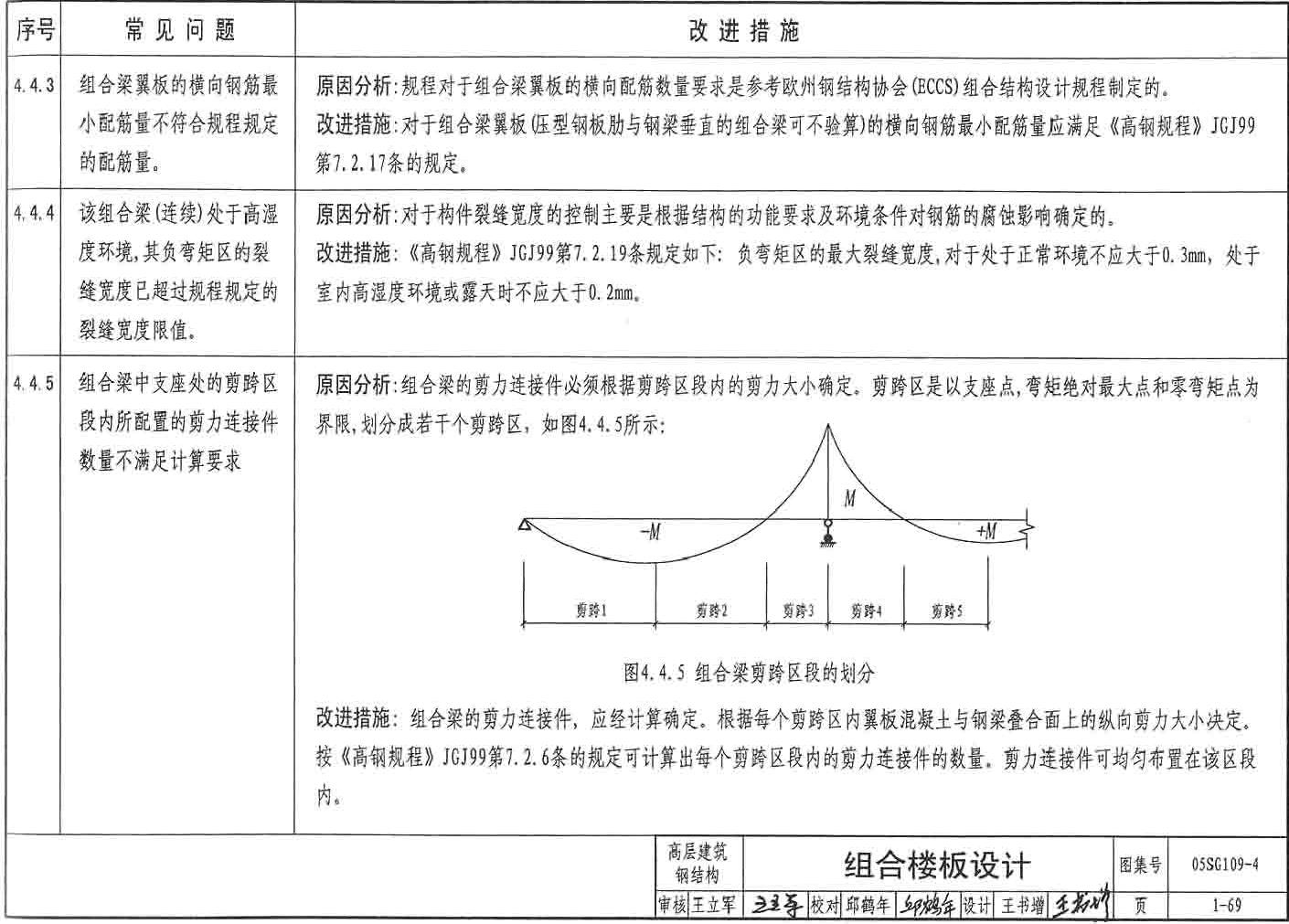

4.4组合楼板设计
空间网格结构
5 空间网格结构

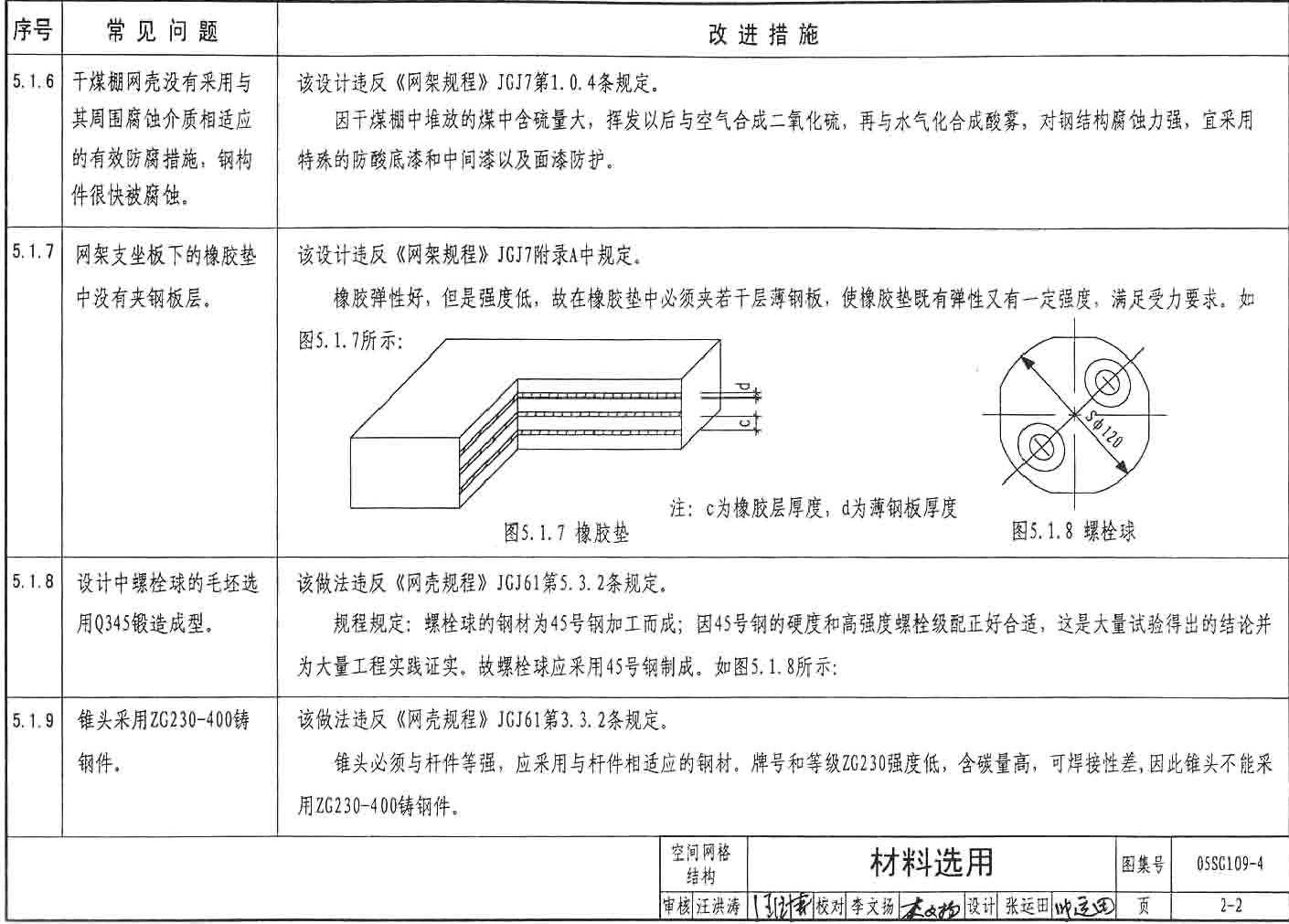

5.1材料选用

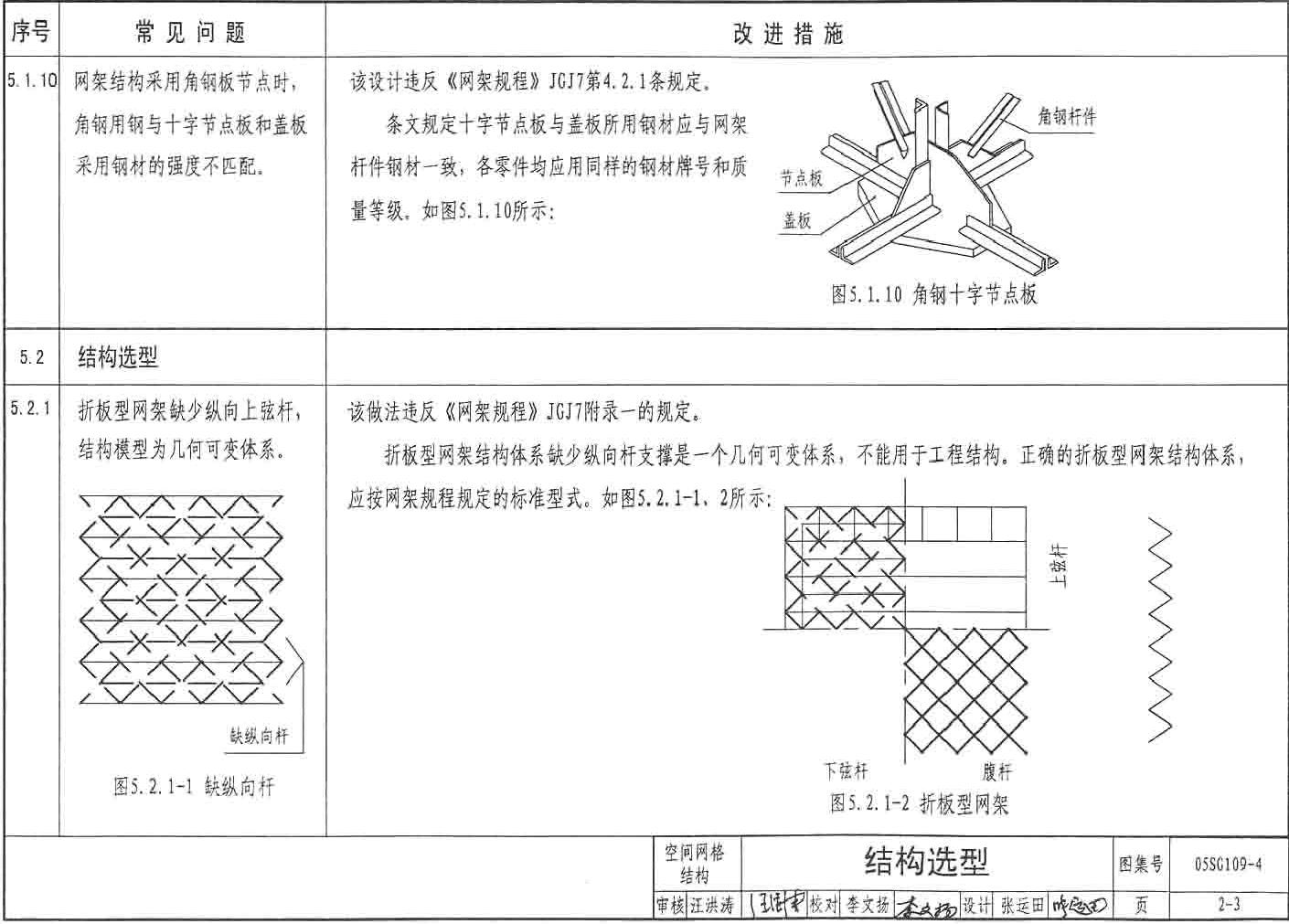

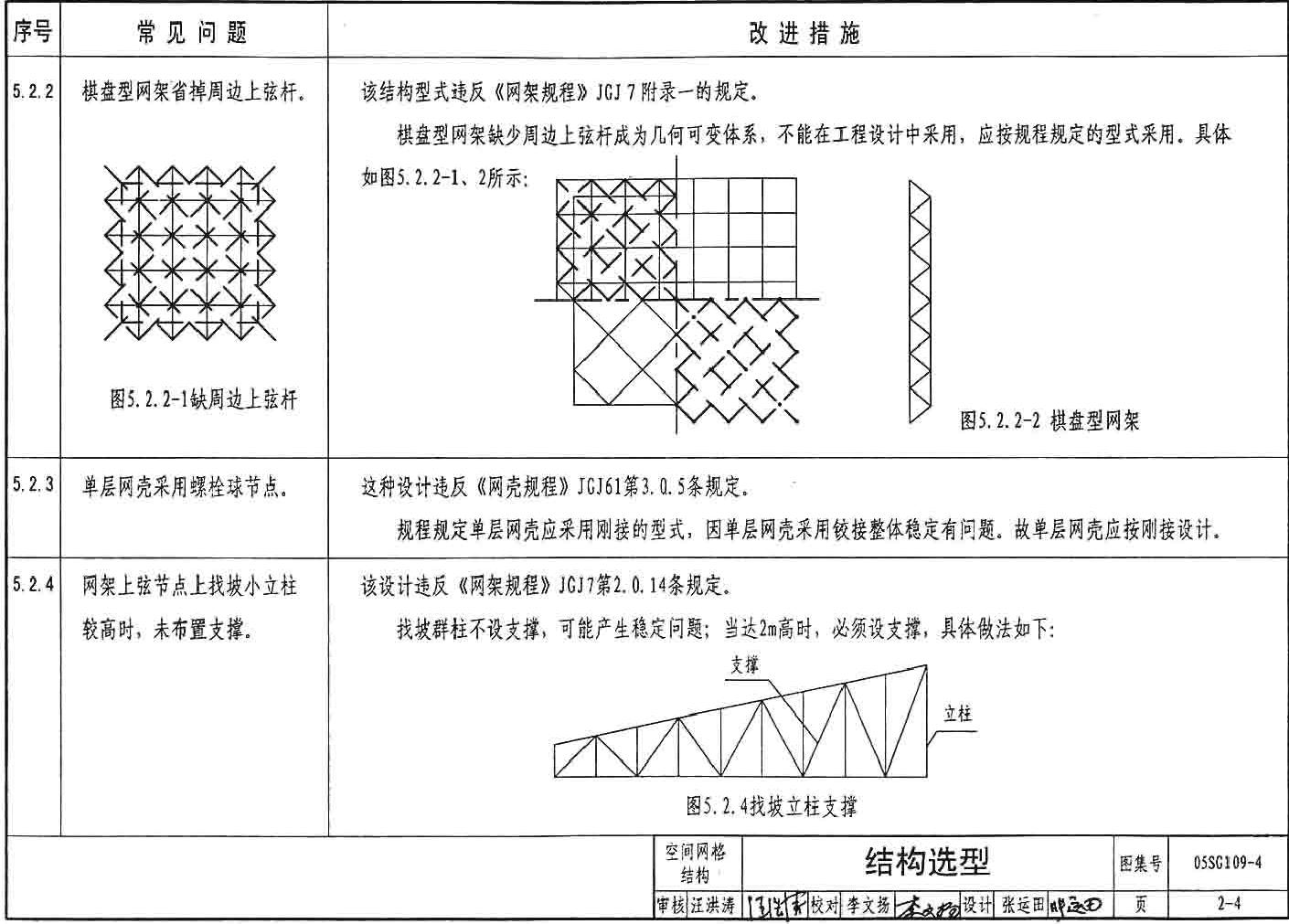

5.2结构选型

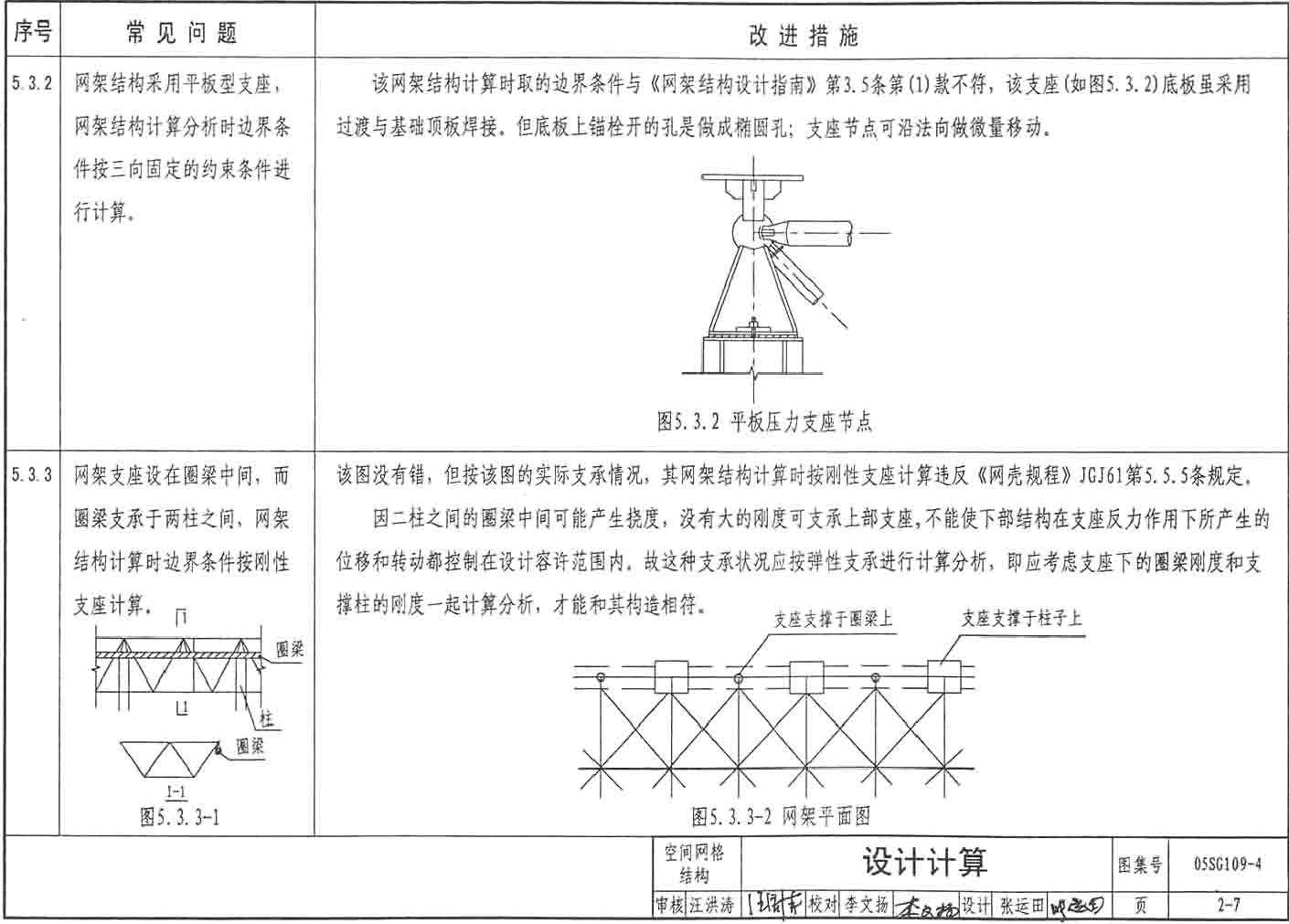

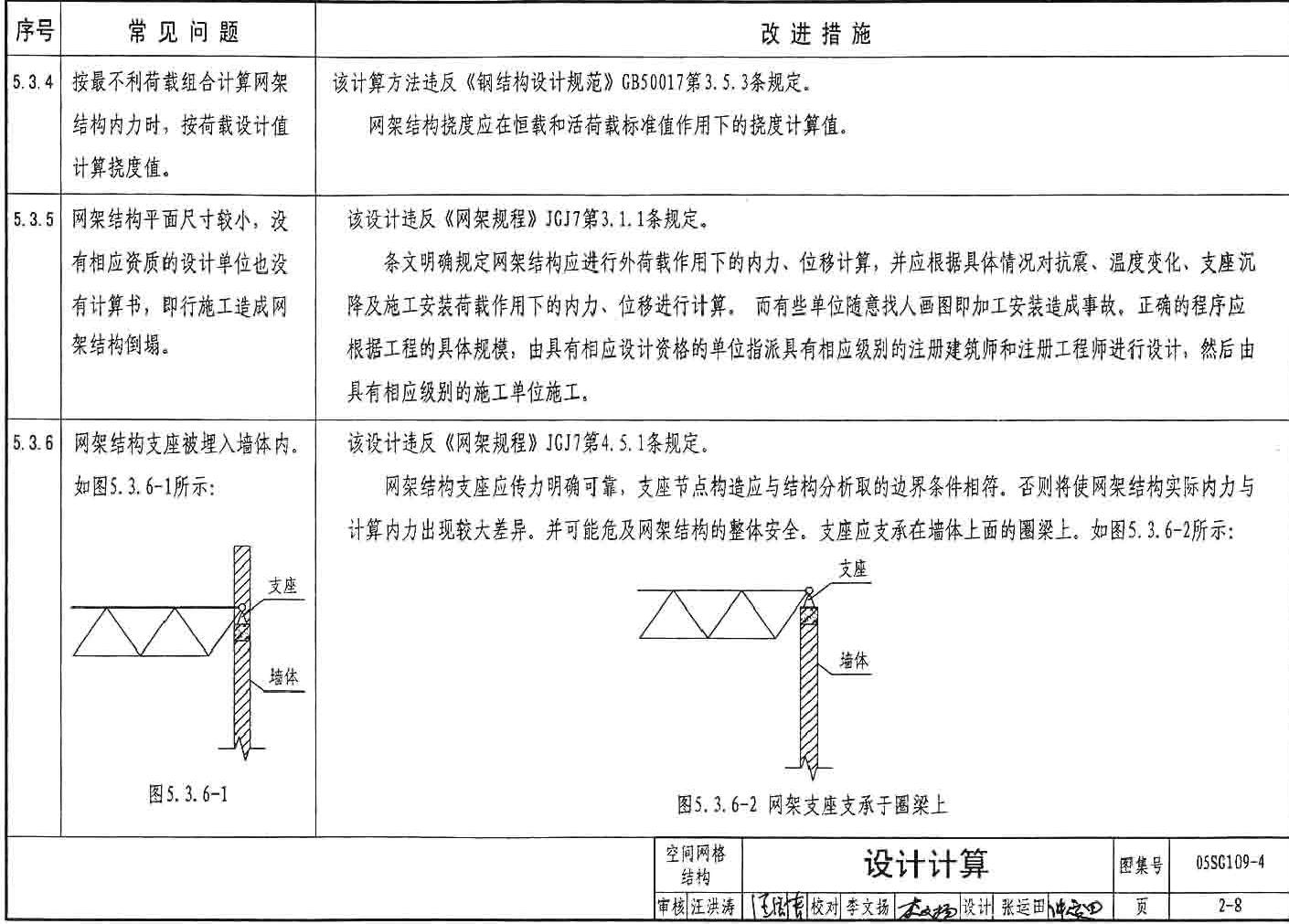

5.3设计计算

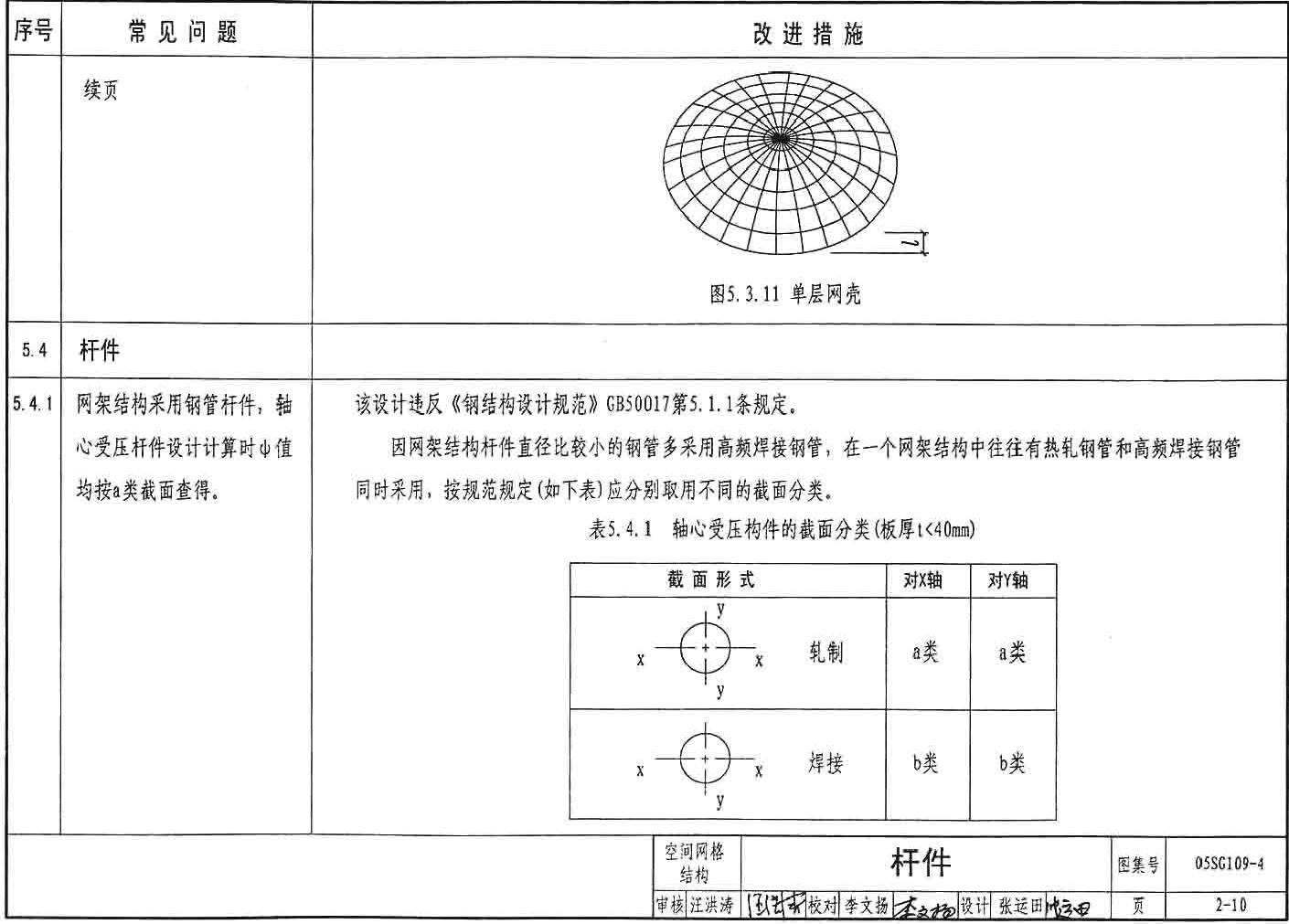

5.4杆件

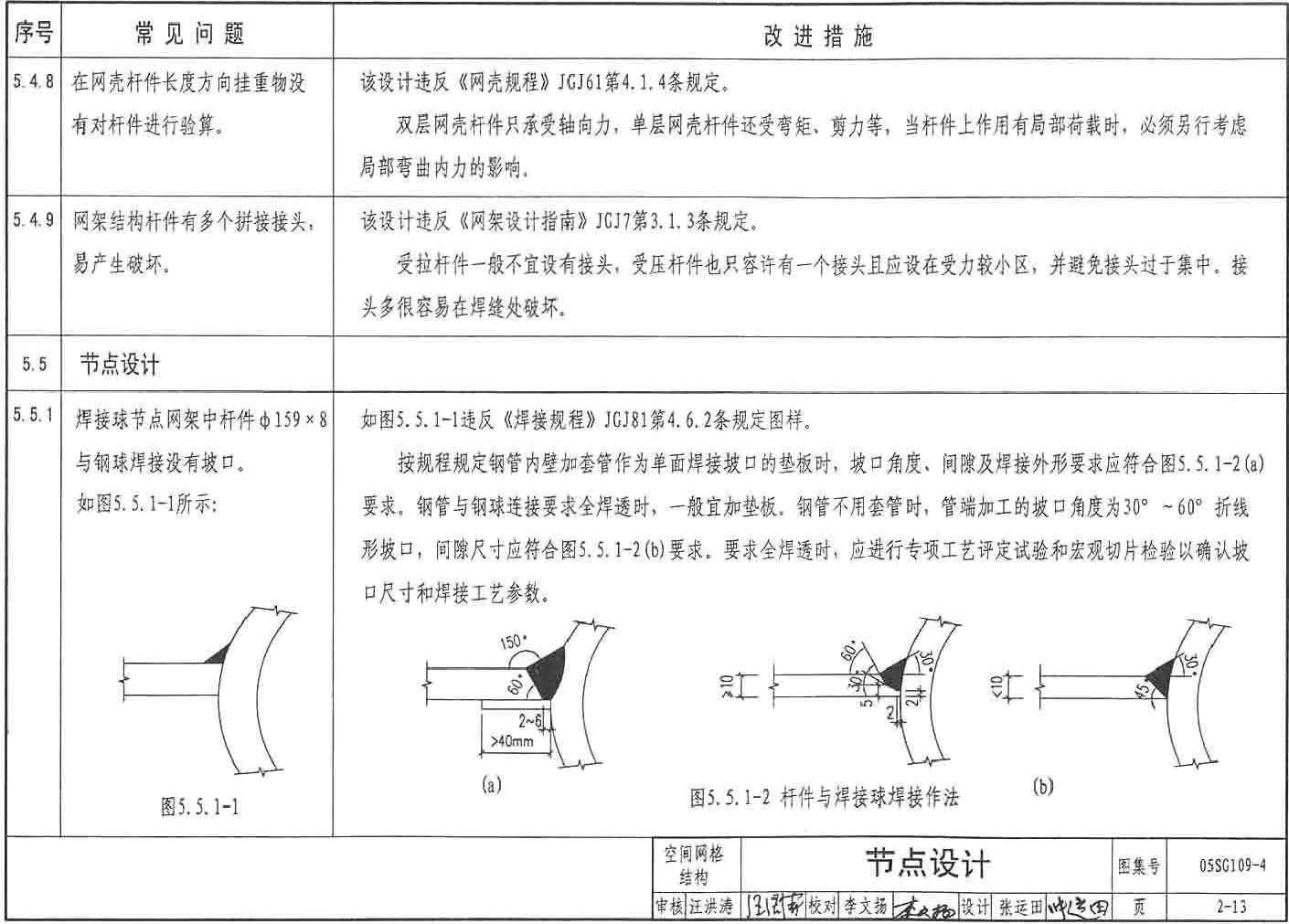

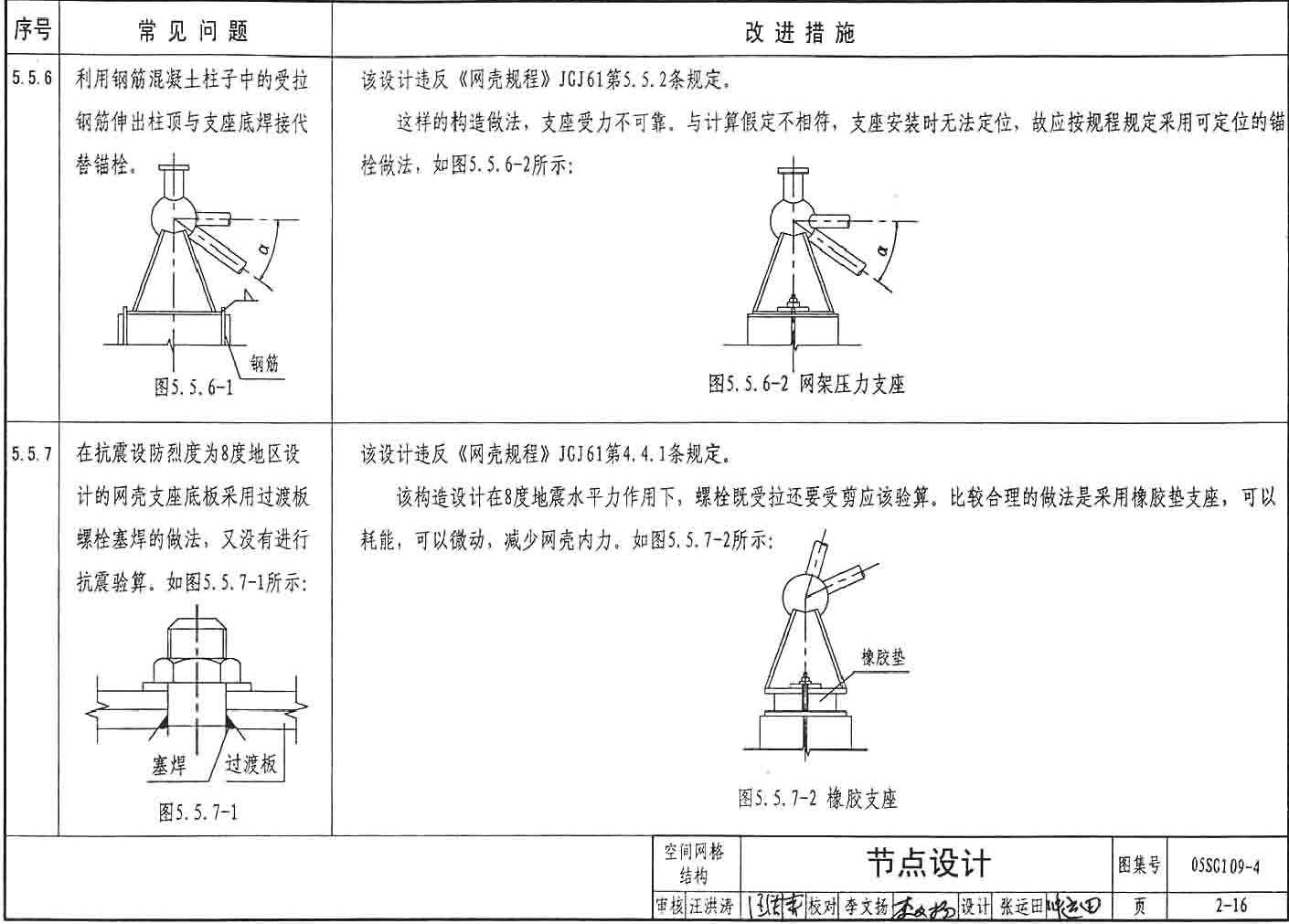

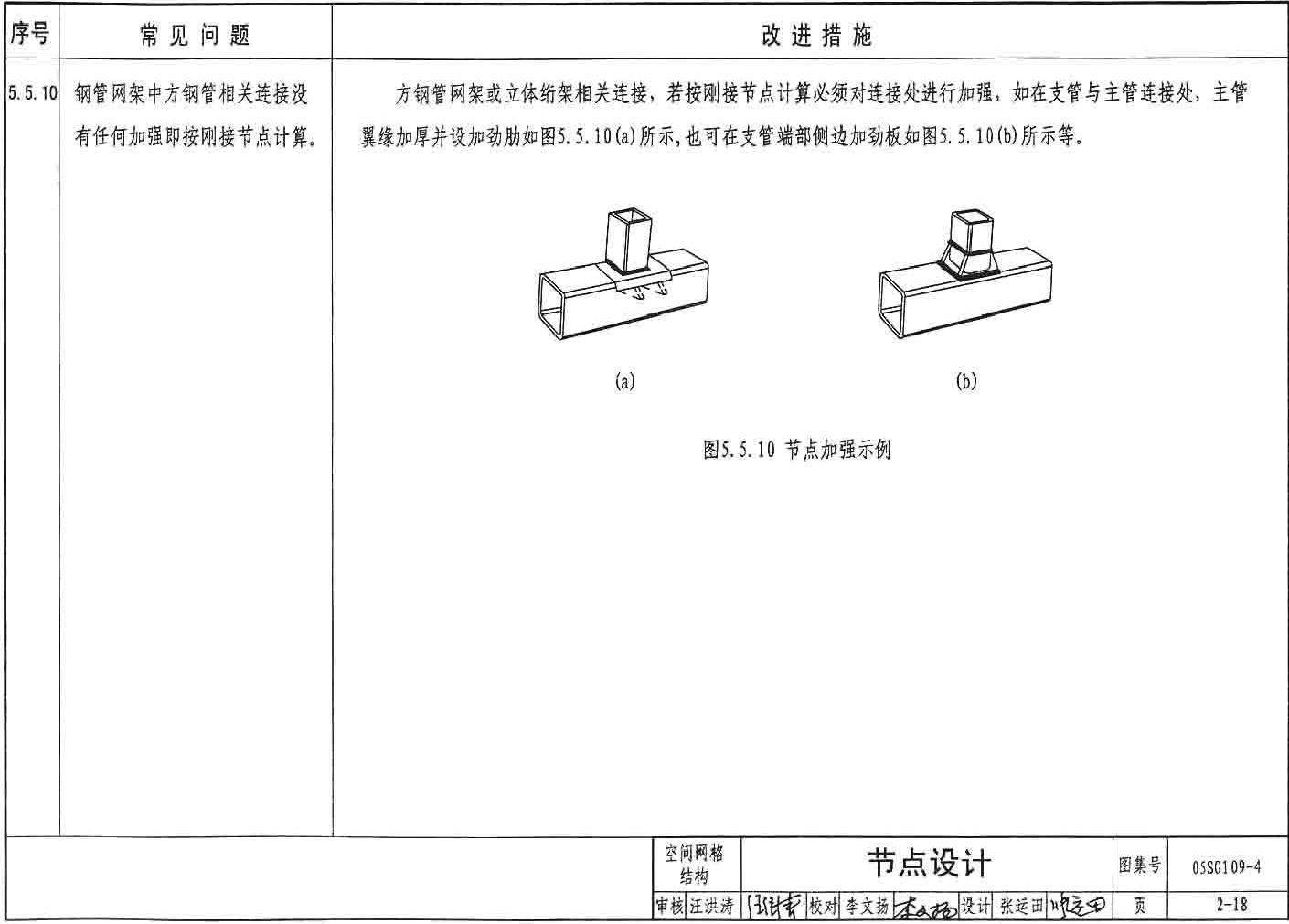

5.5节点设计
