05S502图集介绍

05S502图集是代替S143、S144、S145、S146、S160

05S502图集,代替S143《圆形立式阀门井及阀门套筒》、S144《矩形卧式阀门井》、S145《水表井及安装》、S146《排气阀、排泥阀安装》;同时废止了S160《给水栓安装》。

1、编制背景

经过了约20年的发展,卧式闸阀和室外集中给水栓现已很少采用而多用蝶阀;阀门套筒已有专门埋地阀门代替;水表、排气阀和排泥阀已有新型产品,井内附件设置也有了变化。2003年国家又颁了新的给排水结构方面的相关规范。为了适应技术的发展,同时解决砖砌构筑物防水不好的问题,我们将原4本图集合并修编;同时废止了S160。

2、适用范围

2.105S502图集图集适用于城镇、小区及工业区DN15~DN1800、PN≤1.6MPa、覆土深度≤3m的室外金属给水管道工程。

2.205S502图集图集适用于城镇,修正后地基承载力特征值fak≥100KPa、可变荷载≤超20级重车,抗震设防烈度≤8度的地区。

2.3除排泥湿井外,砖砌井均用于无地下水地区;钢筋混凝土井用于有(无)地下水地区均可。


3、编制内容

3.1总说中介绍了图集设计条件、采用材料和施工要求。

3.2图中编制了砖砌图形立式闸阀井、砖砌圆形立式蝶阀井,砖砌圆形卧式蝶阀井、砖砌水表井,砖砌圆形排气阀井,砖砌排泥阀(湿)井、钢筋混凝土矩形立式闸阀井,钢筋混凝土矩形立式蝶阀井,钢筋混凝土矩形卧式蝶阀井、钢筋混凝土矩形水表井、钢筋混凝土矩形排气阀井等11种常用构筑物。

3.305S502图集按和各种构筑物分段编制,每段中均包括工艺安装图、结构施工详图和材料表。

4、技术要点

4.1与原S143~S146相比较有如下变化:

①取消了井下操作方式,均为地面操作方式

②取消了阀门套筒。

③取消了卧式闸阀,增加了立式(卧式)蝶阀。

④取消了无止回阀水表井

⑤增加了钢筋混凝土的结构型式。

4.2目前国内大口径蝶阀各厂家产品尺寸差距大;操作机构的位置不同,因此采用产品不同时要核对操作孔的位置。

4.3使用中注意核对地质、荷载等条件是否满足具体工程需要

5、使用方法

5.1当设计条件均满足工程要求时,可直接引用。

5.2当阀门尺寸和附件配置不同时,选用人员需自行排尺寸;然后按P11中“6附属构筑物主要控制尺寸”选构筑物,并将结果表达在设计文件中。

5.3当结构设计条件不满足工程要求时,请结构专业人员提供处理措施,并将结果表达在设计文件中。

5.4施工单位按本图集和有关设计文件施工。

目录索引

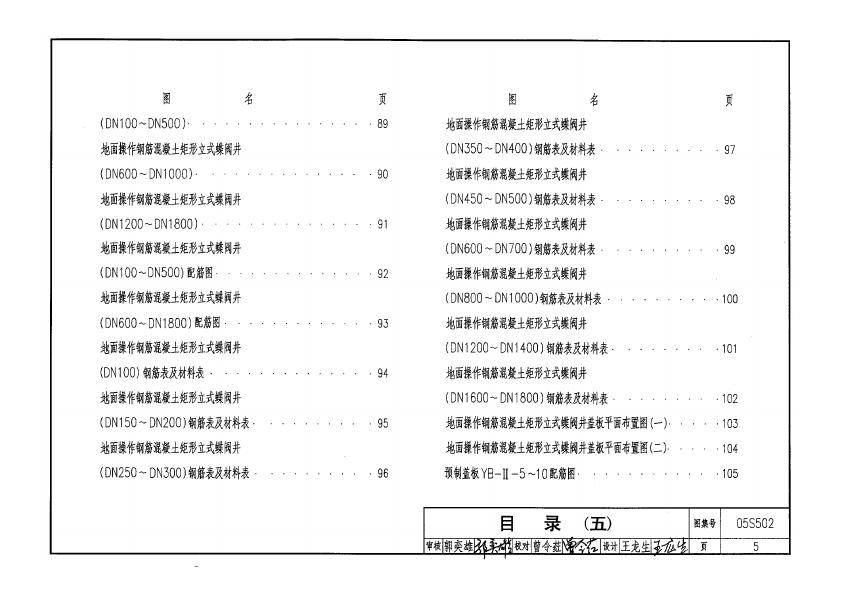

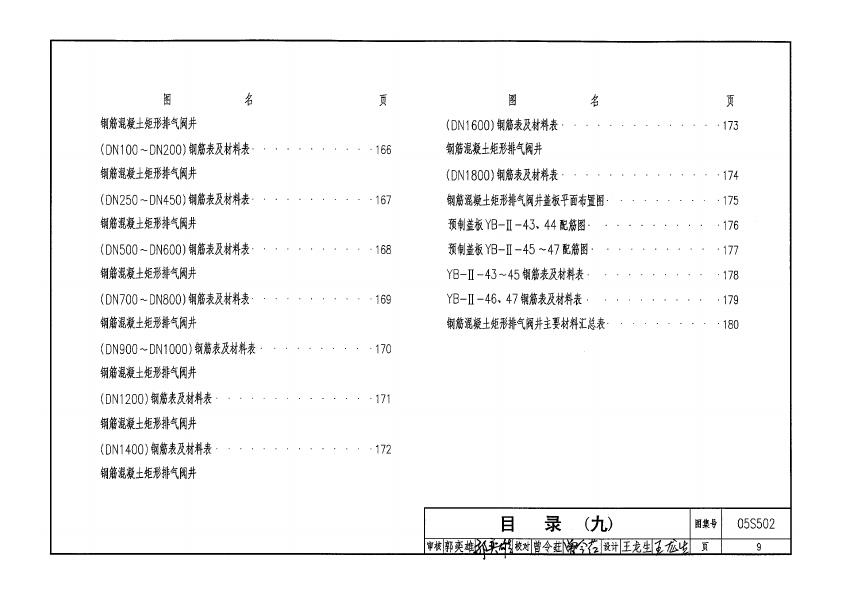

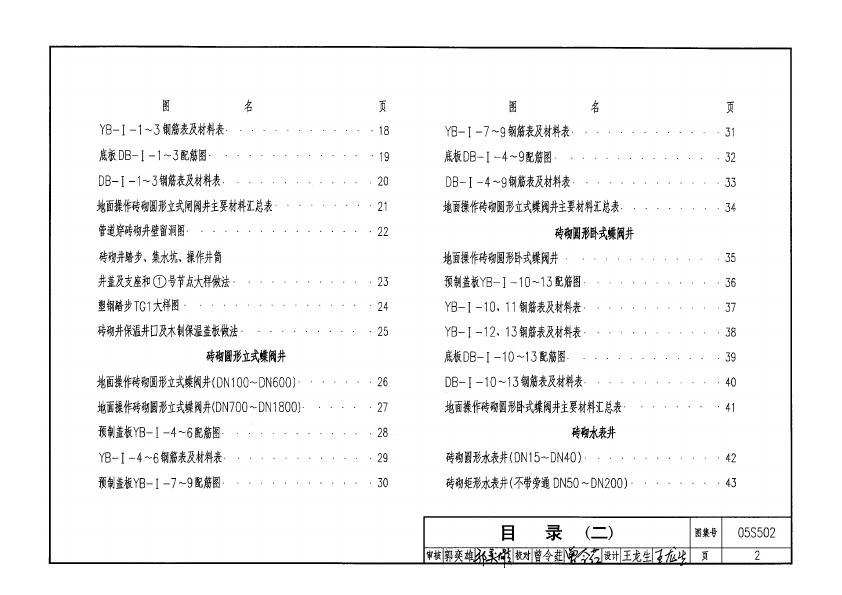

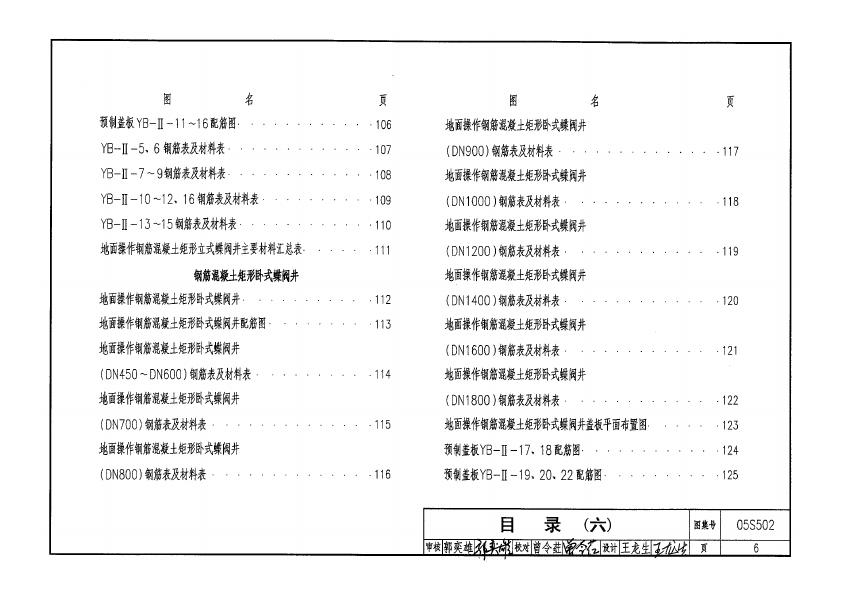

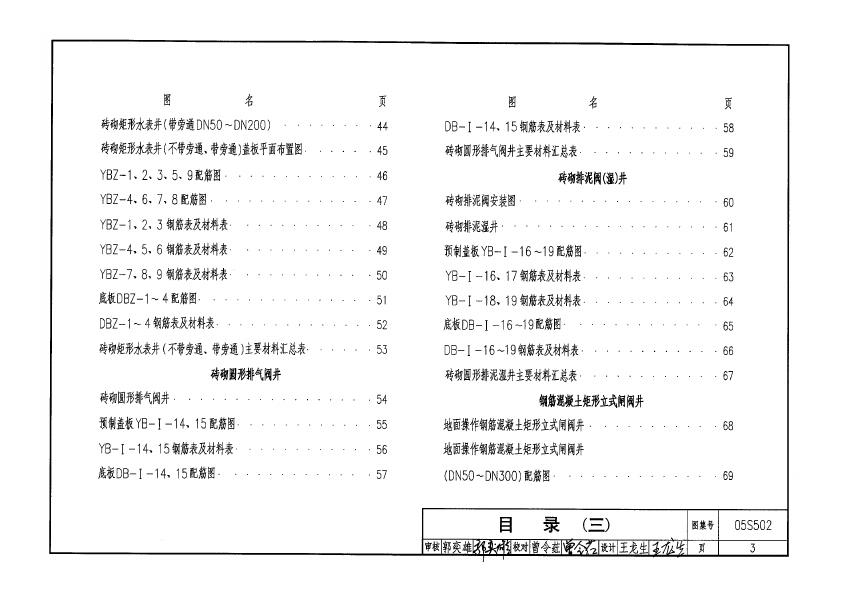

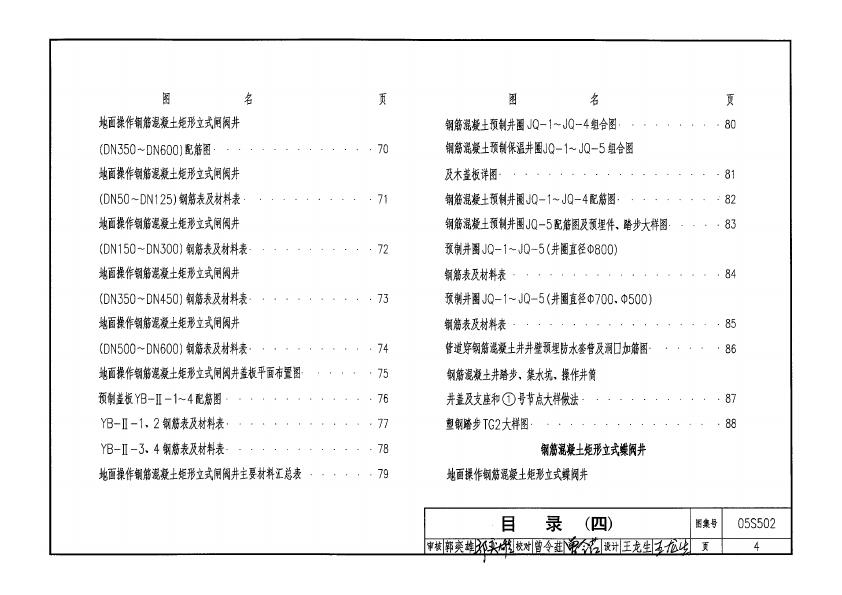

目录(一)~(九)

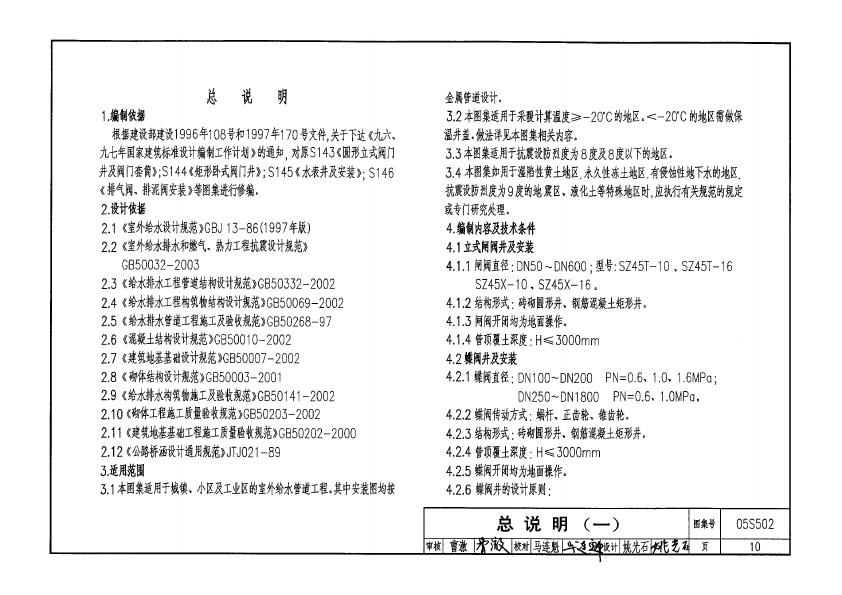

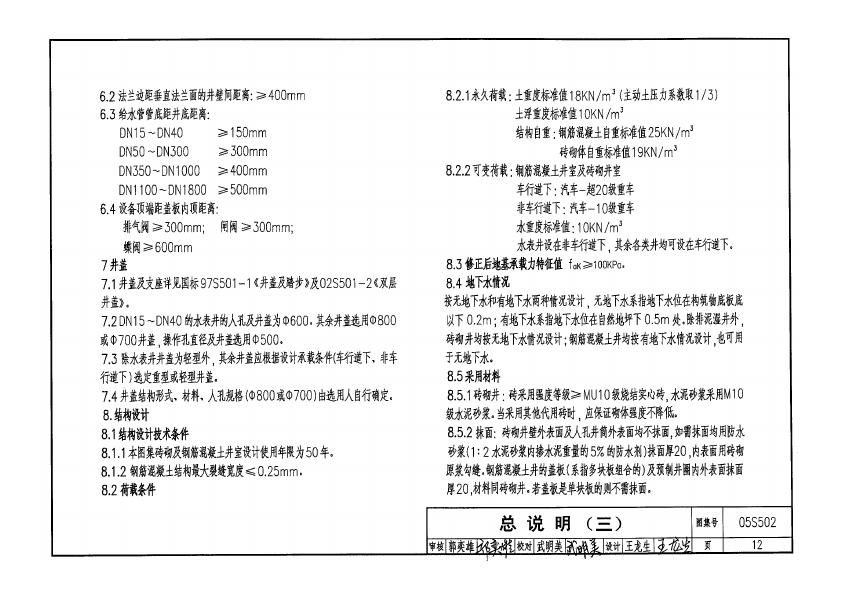

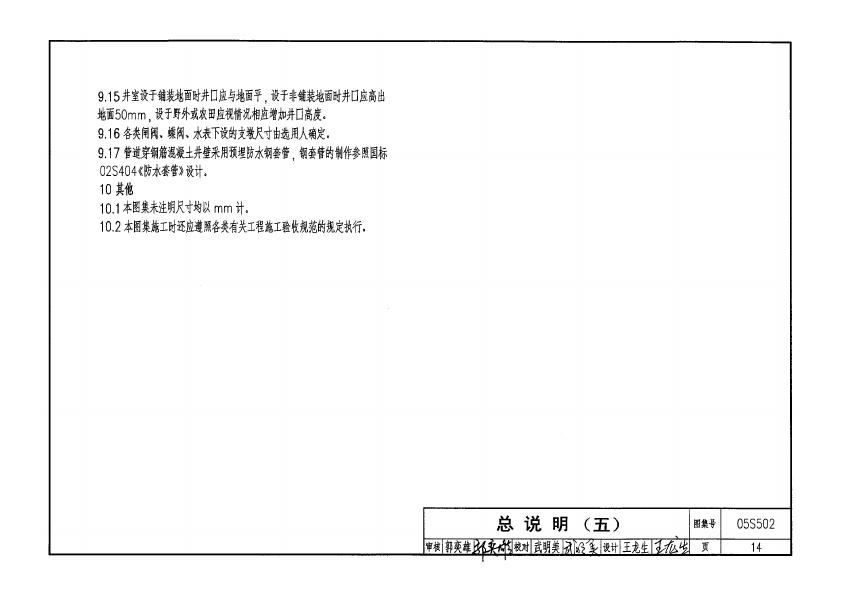

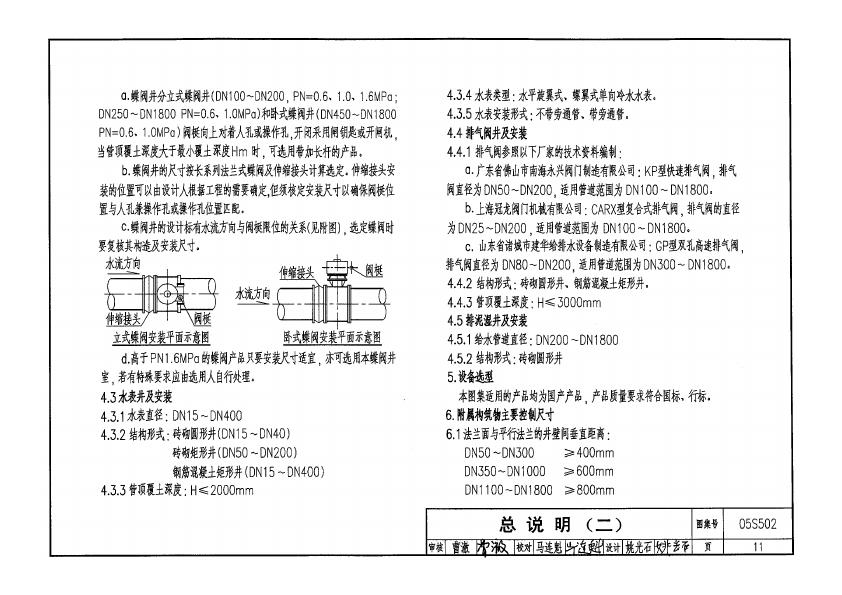

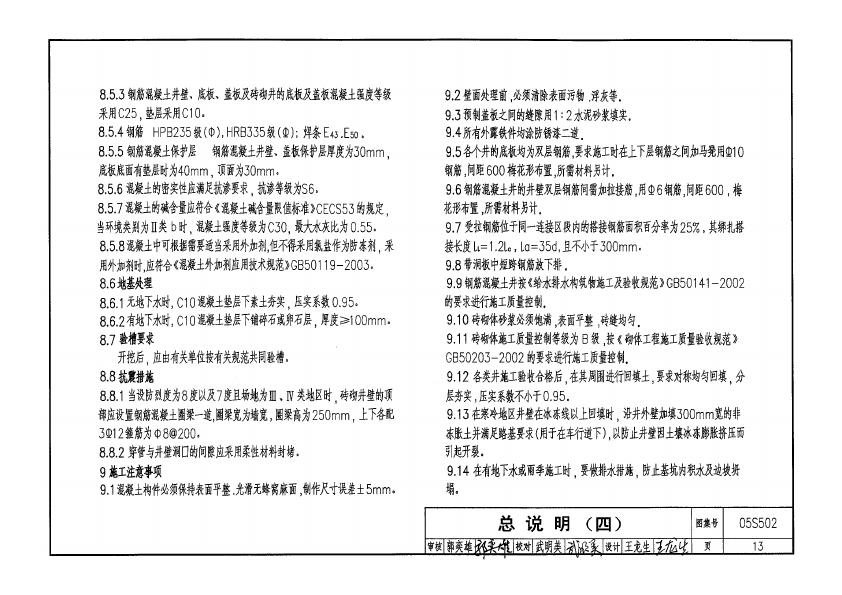

总说明(一)~(五)

砖砌圆形立式闸阀井

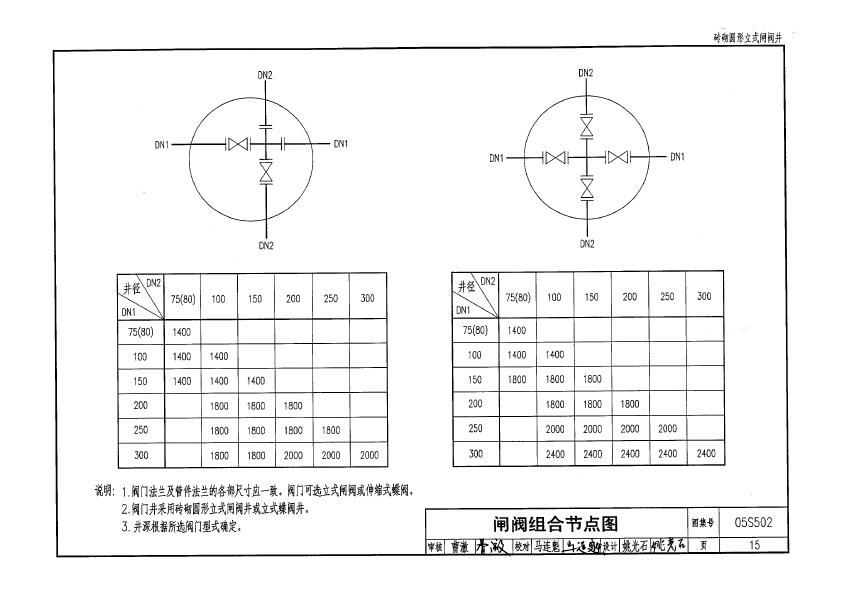

闸阀组合节点图

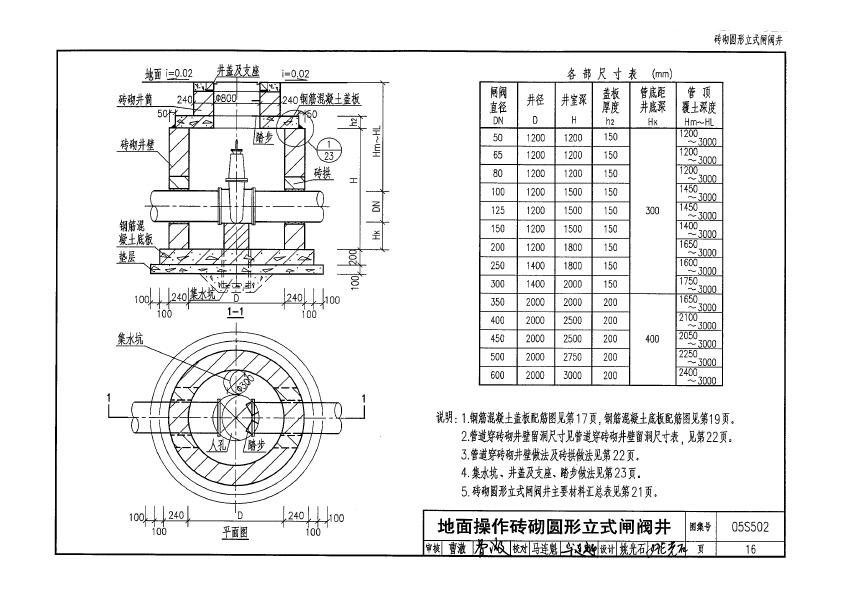

地面操作砖砌圆形立式闸阀井

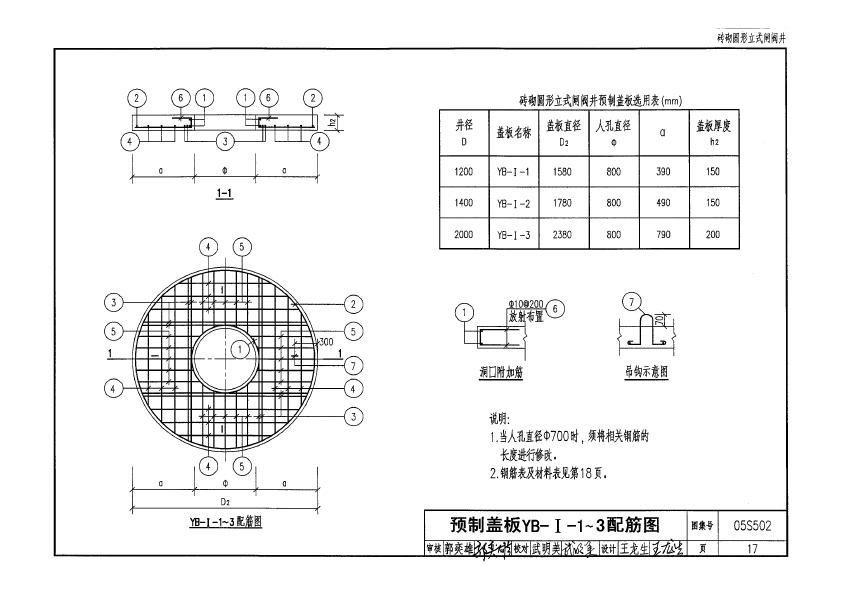

预制盖板YB-Ⅰ-1~3配筋图

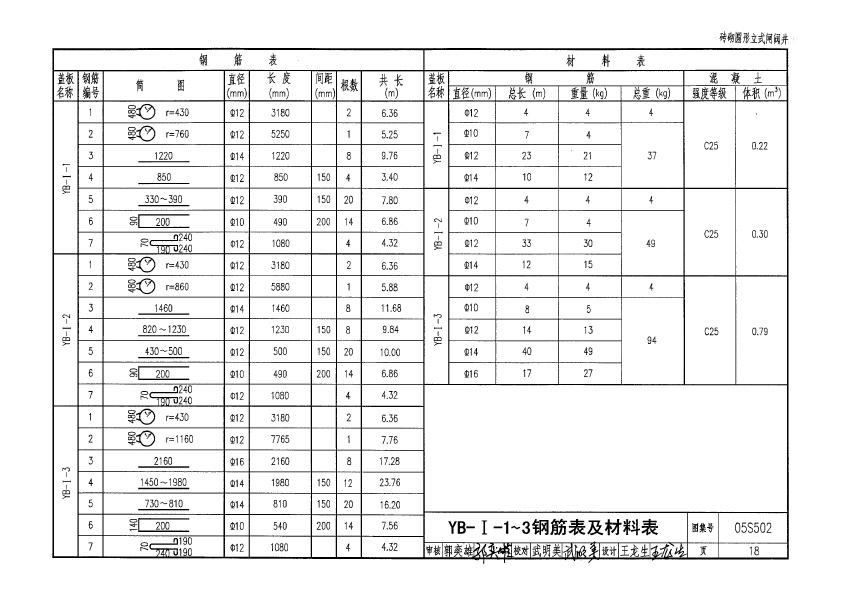

YB-Ⅰ-1~3钢筋表及材料表

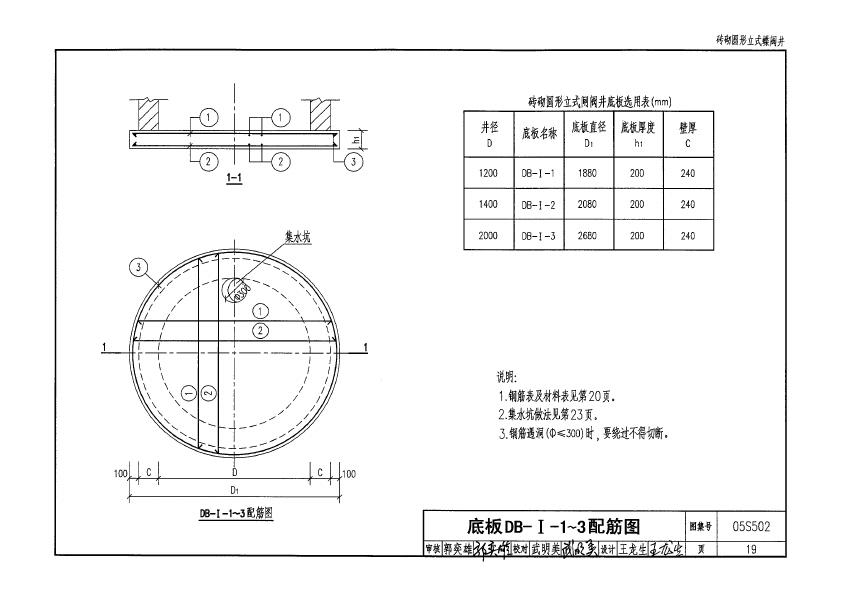

底板DB-Ⅰ-1~3配筋图

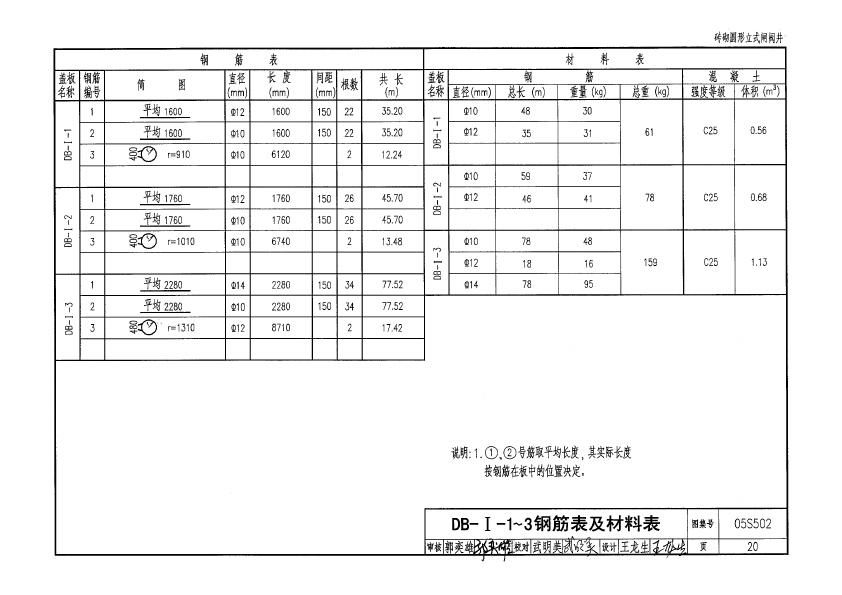

DB-Ⅰ-1~3钢筋表及材料表

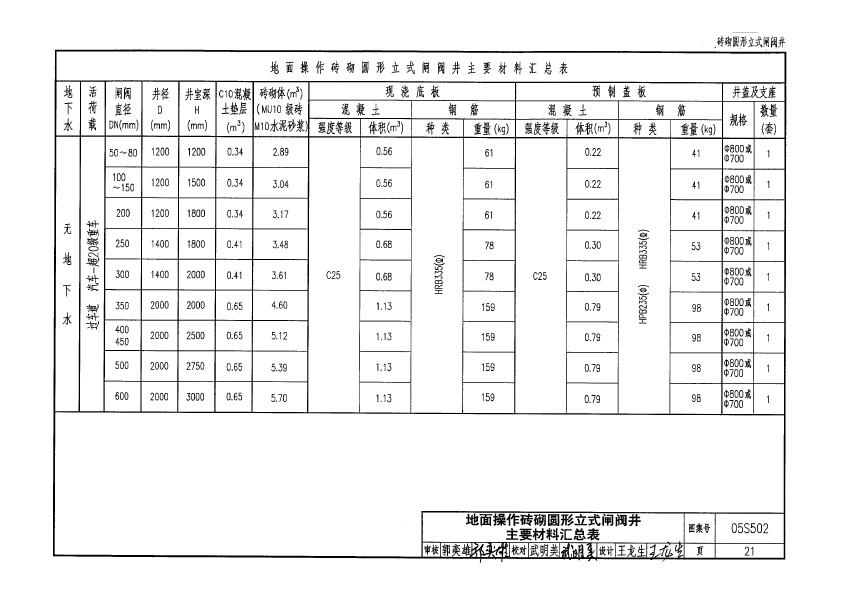

地面操作砖砌圆形立式闸阀井主要材料汇总表

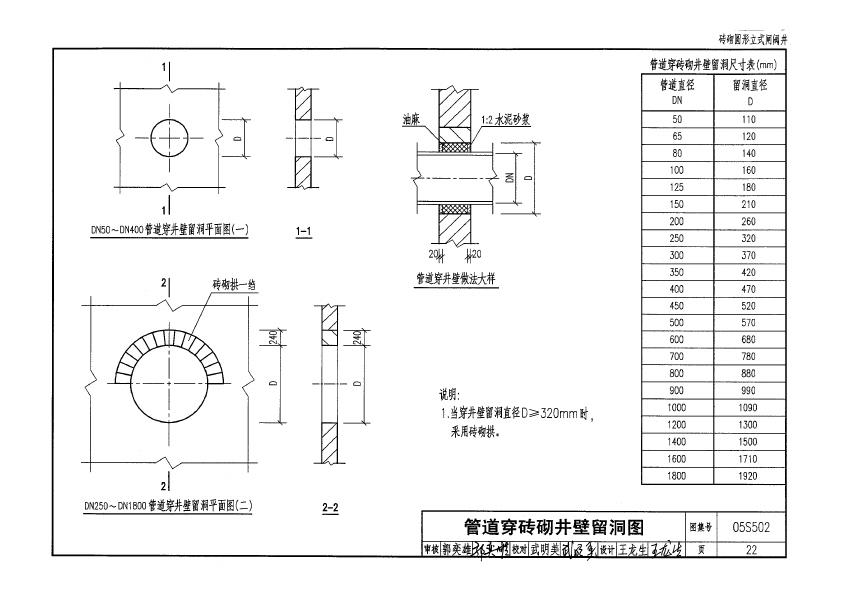

管道穿砖砌井壁留洞图

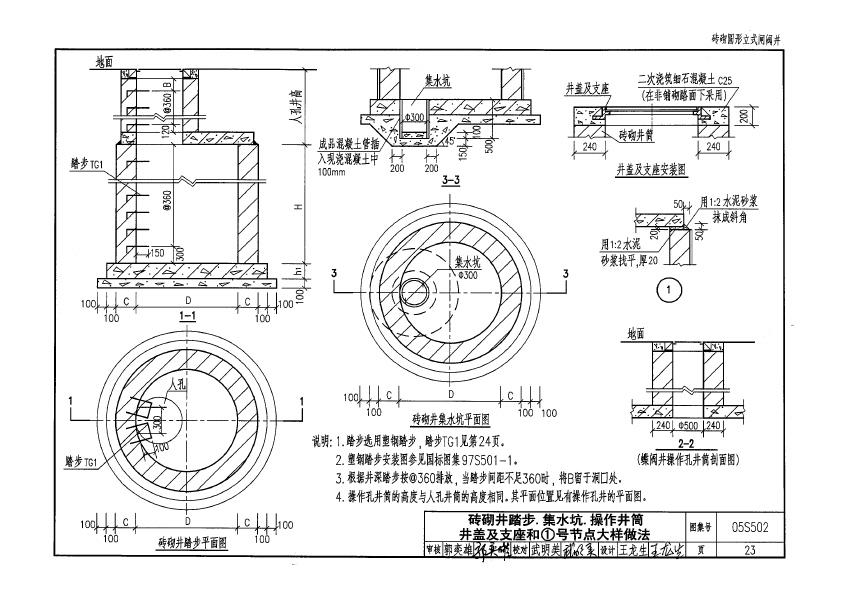

砖砌井踏步、集水坑、操作井筒井盖及支座和①号节点大样做法

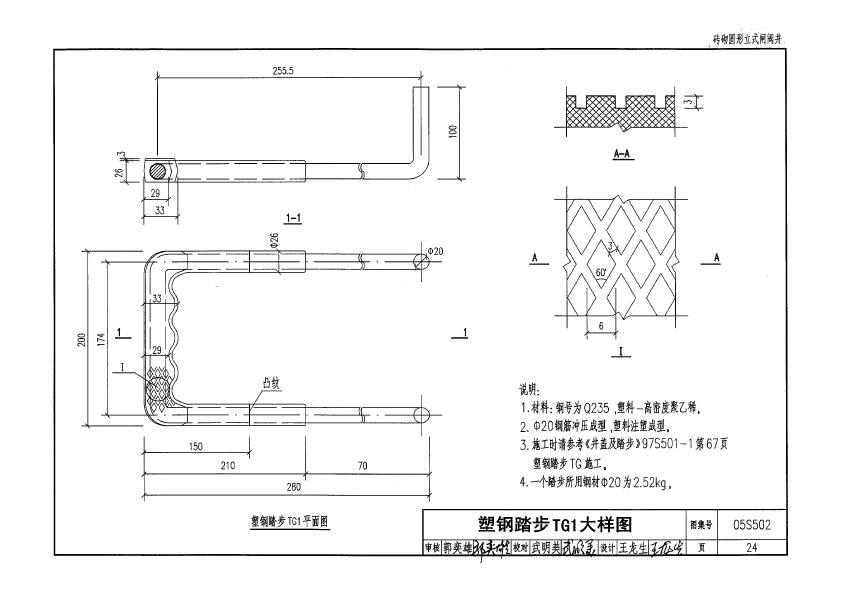

塑钢踏步TG1大样图

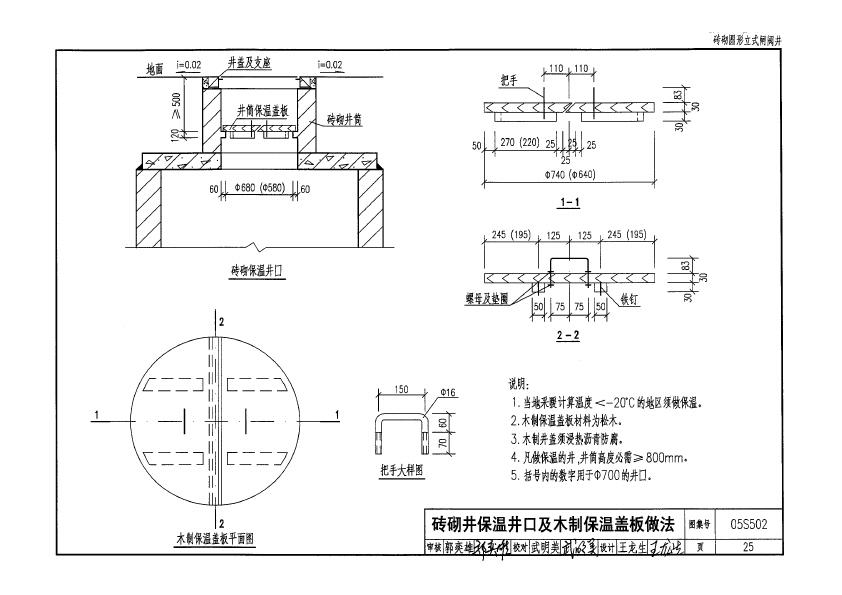

砖砌井保温井口及木制保温盖板做法

砖砌圆形立式蝶阀井

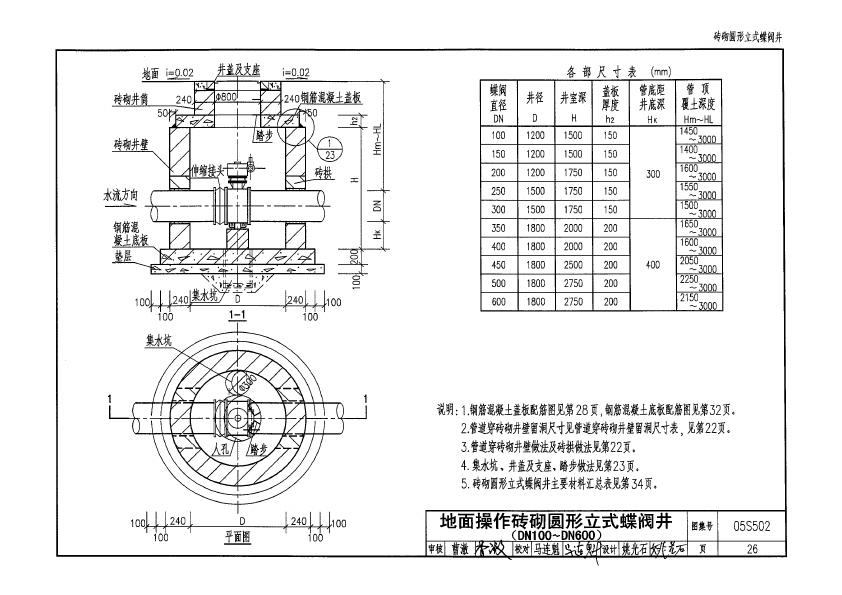

地面操作砖砌圆形立式蝶阀井(DN100~DN600)

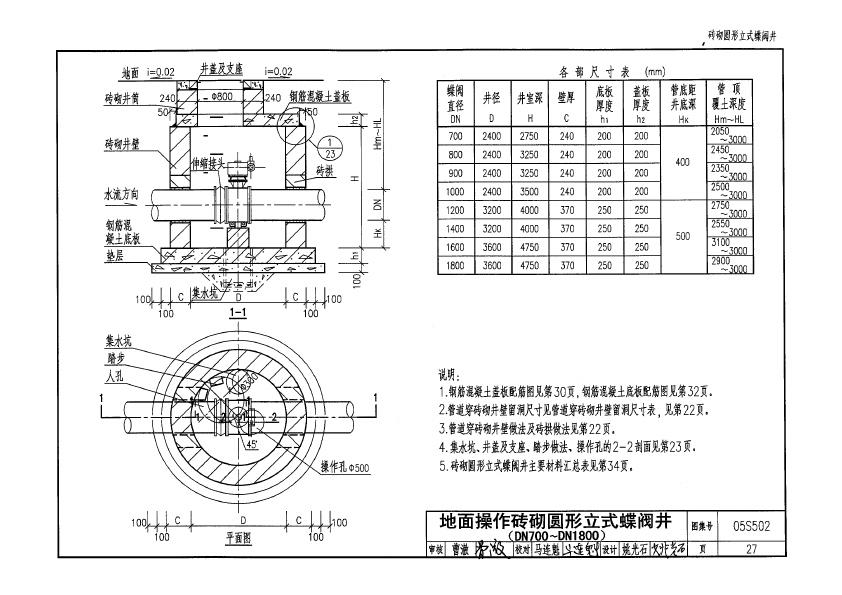

地面操作砖砌圆形立式蝶阀井(DN700~DN1800)

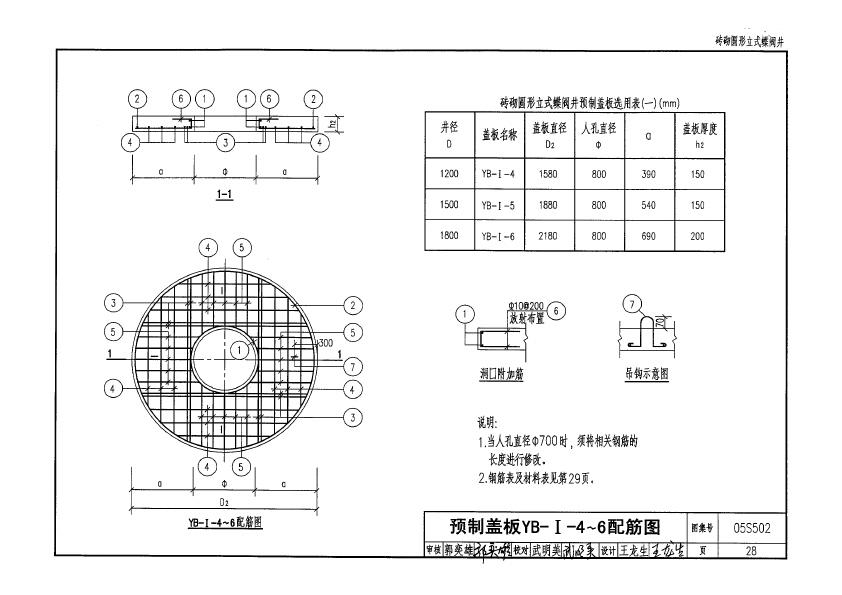

预制盖板YB-Ⅰ-4~6配筋图

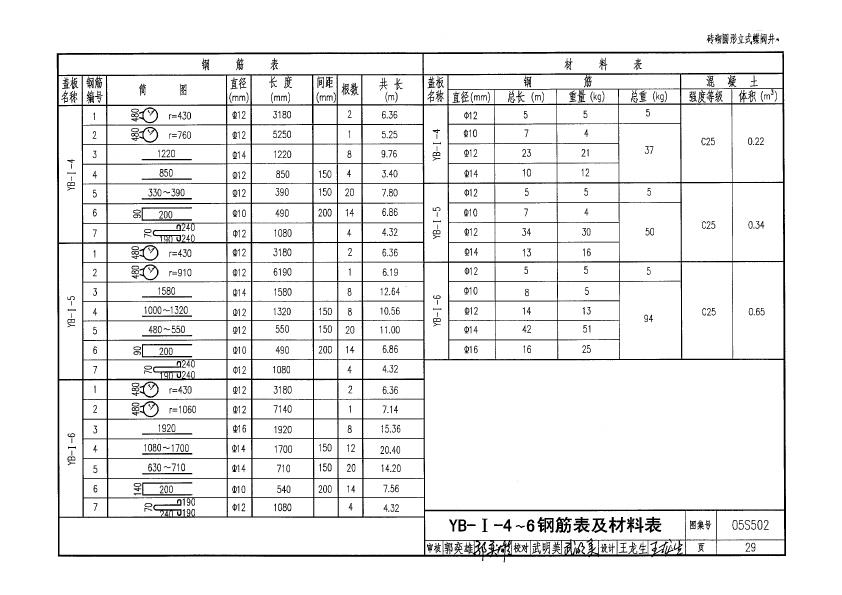

YB-Ⅰ-4~6钢筋表及材料表

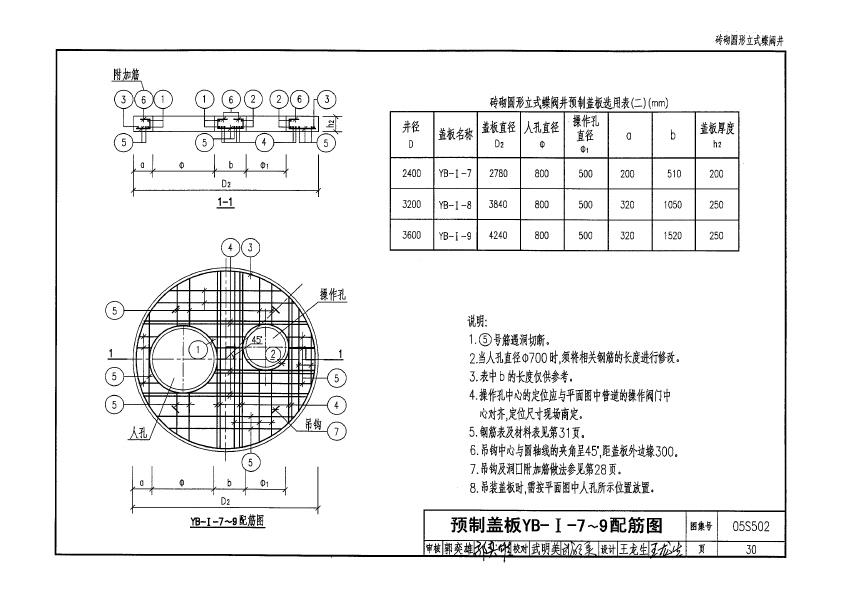

预制盖板YB-Ⅰ-7~9配筋图

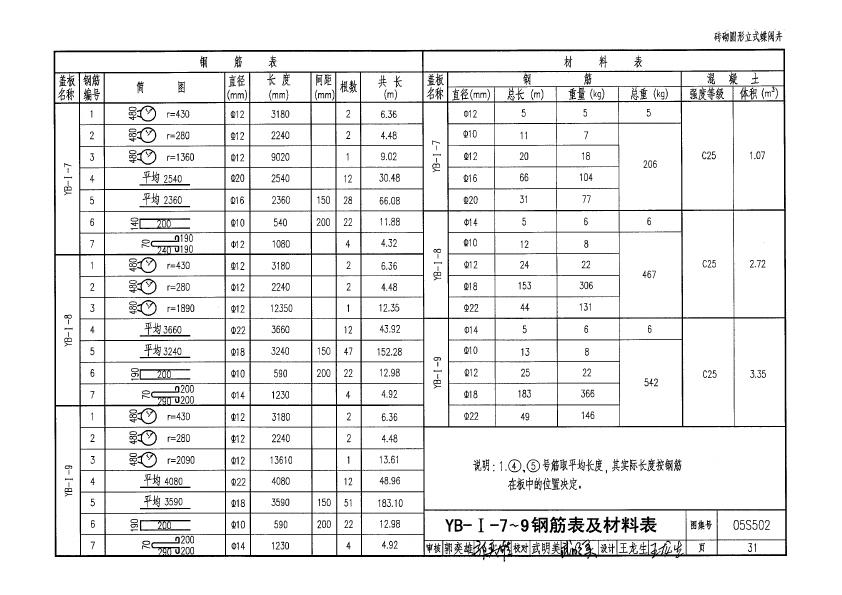

YB-Ⅰ-7~9钢筋表及材料表

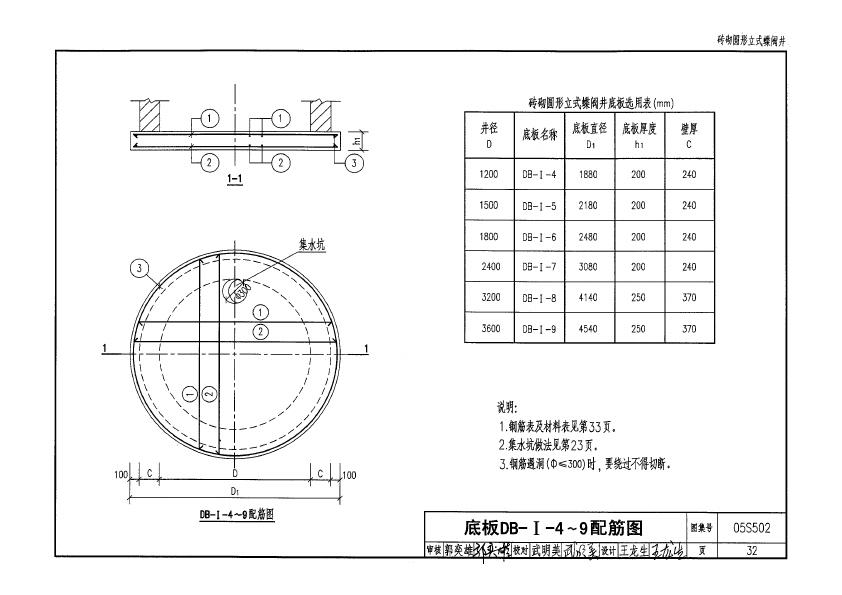

底板DB-Ⅰ-4~9配筋图

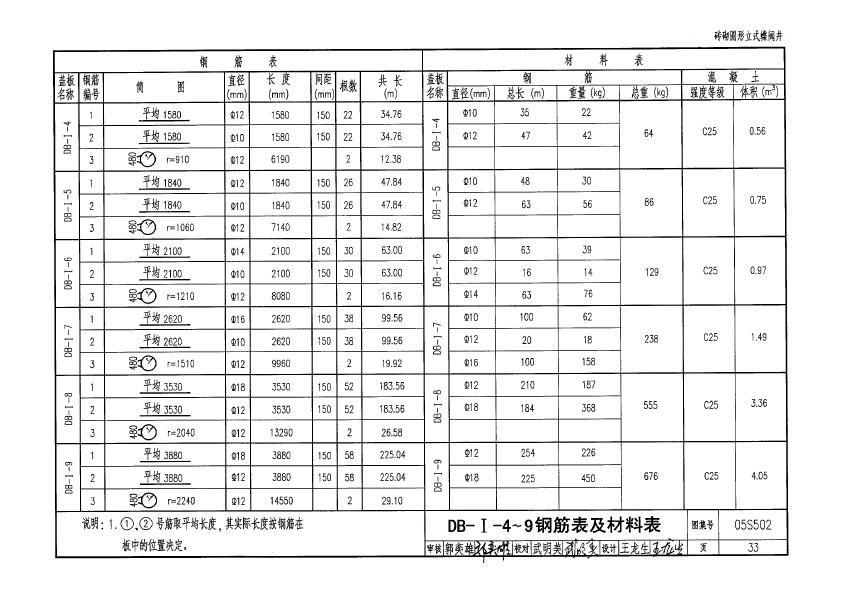

DB-Ⅰ-4~9钢筋表及材料表

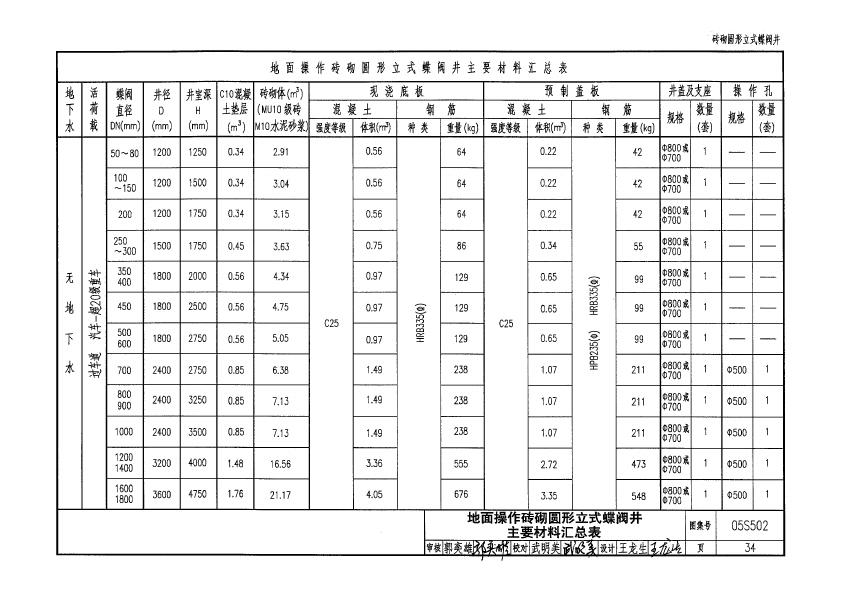

地面操作砖砌圆形立式蝶阀井主要材料汇总表

砖砌圆形卧式蝶阀井

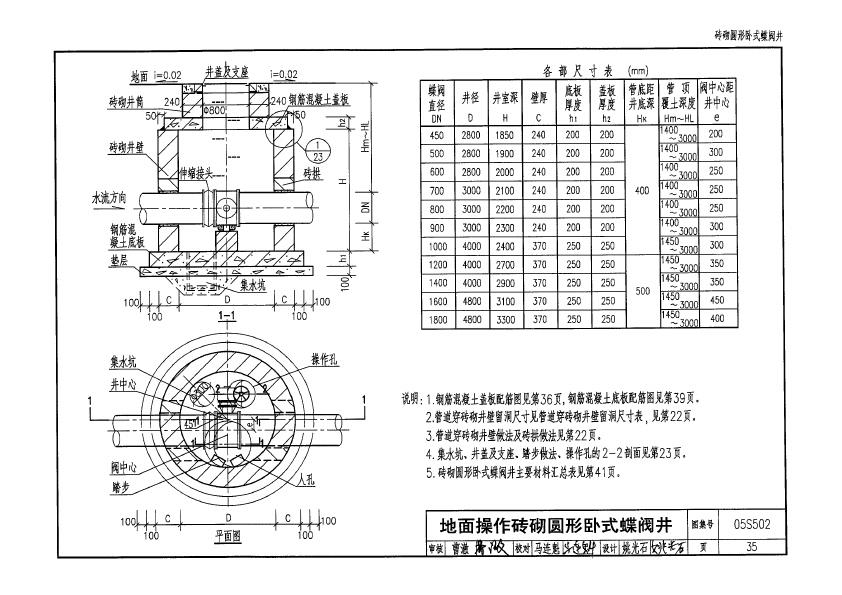

地面操作砖砌圆形卧式蝶阀井

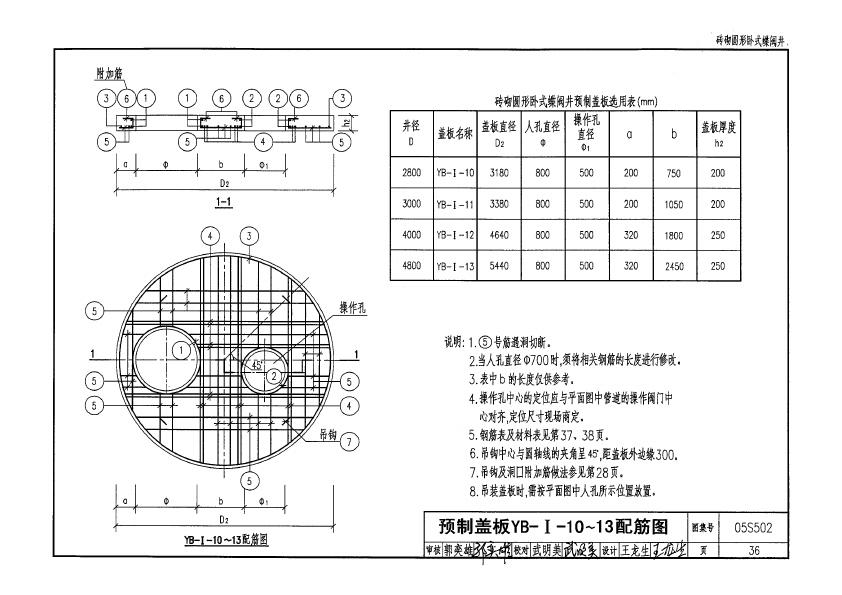

预制盖板YB-Ⅰ-10~13配筋图

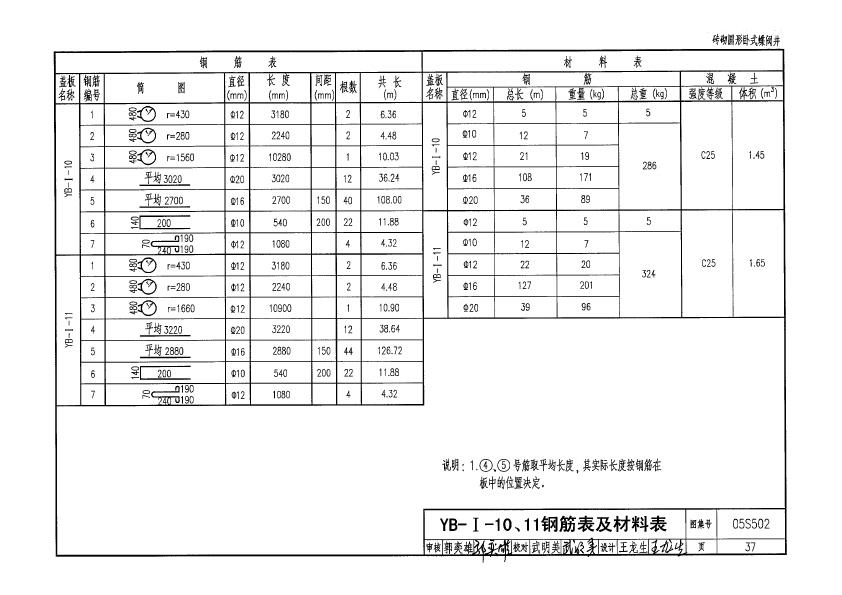

YB-Ⅰ-10、11钢筋表及材料表

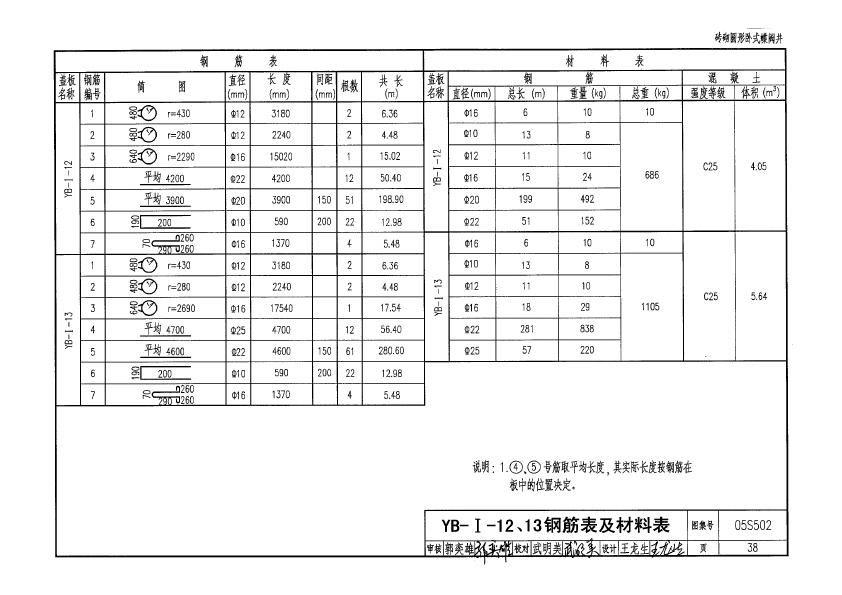

YB-Ⅰ-12、13钢筋表及材料表

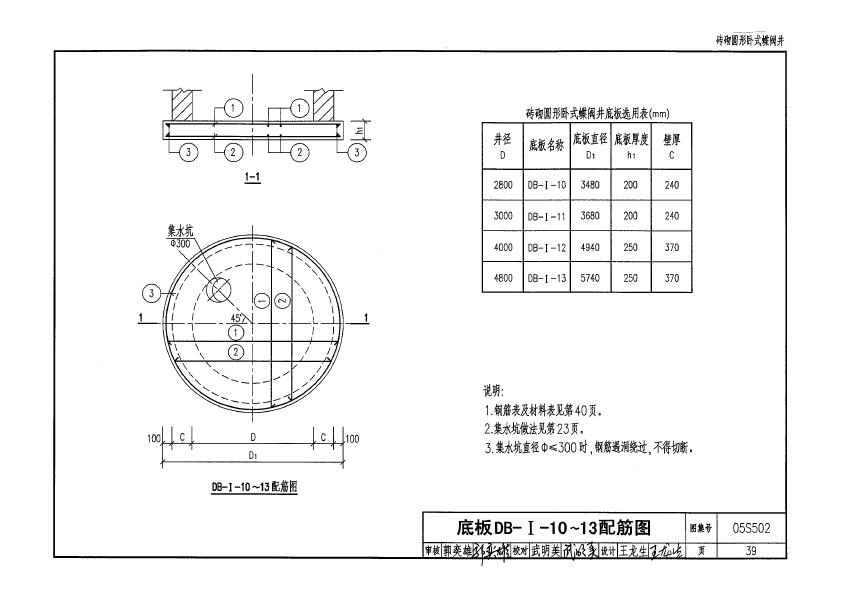

底板DB-Ⅰ-10~13配筋图

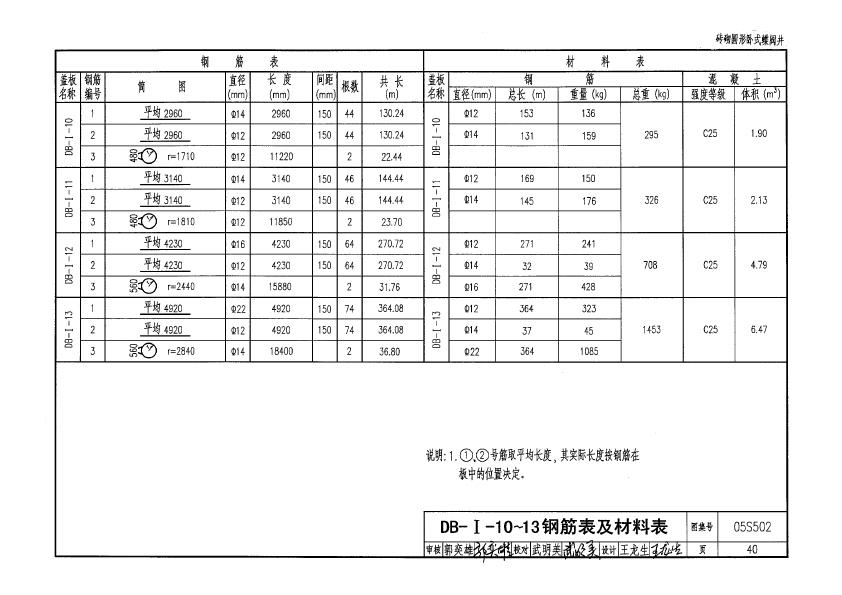

DB-Ⅰ-10~13钢筋表及材料表

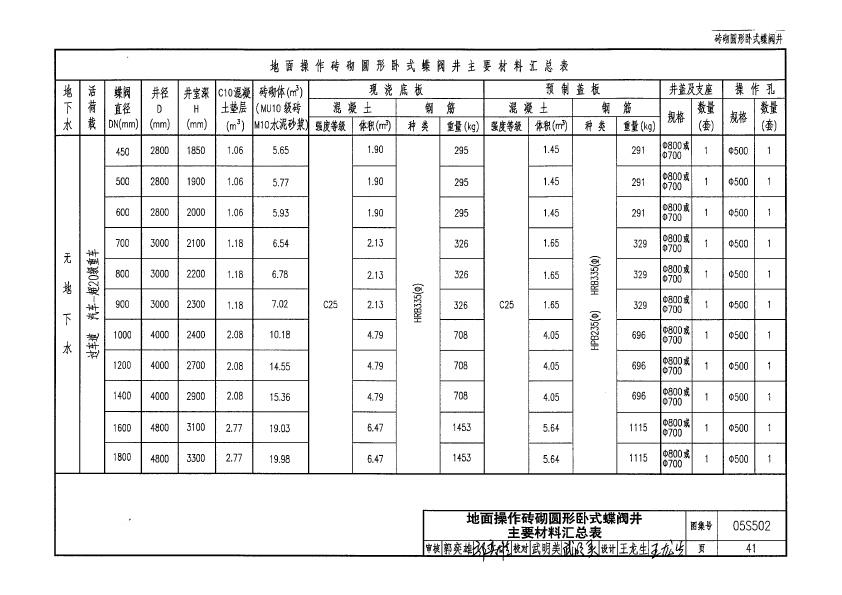

地面操作砖砌圆形卧式蝶阀井主要材料汇总表

砖砌水表井

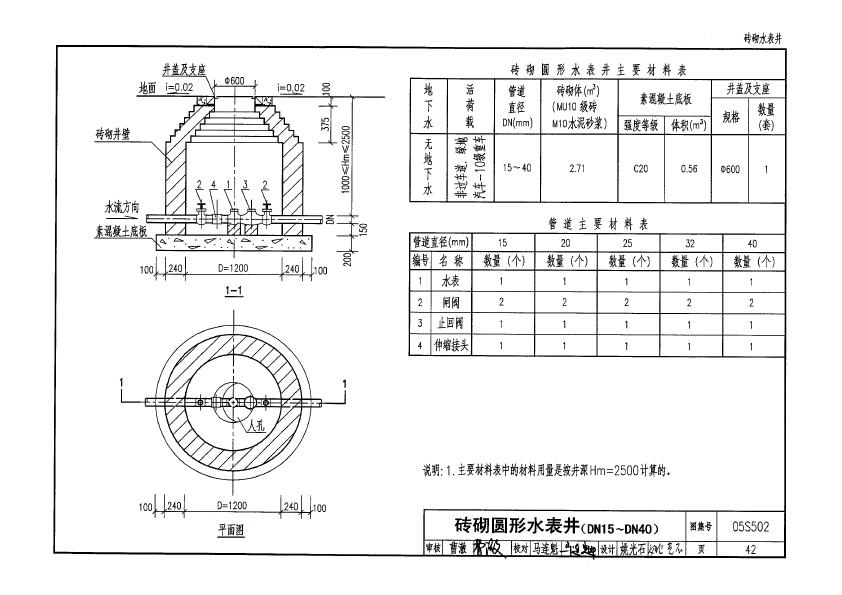

砖砌圆形水表井(DN15~DN40)

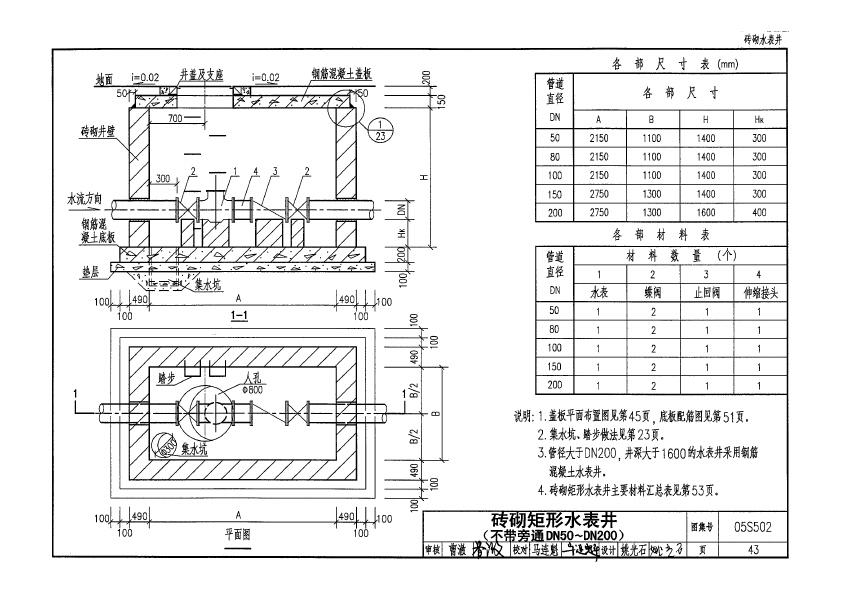

砖砌矩形水表井(不带旁通DN50~DN200)

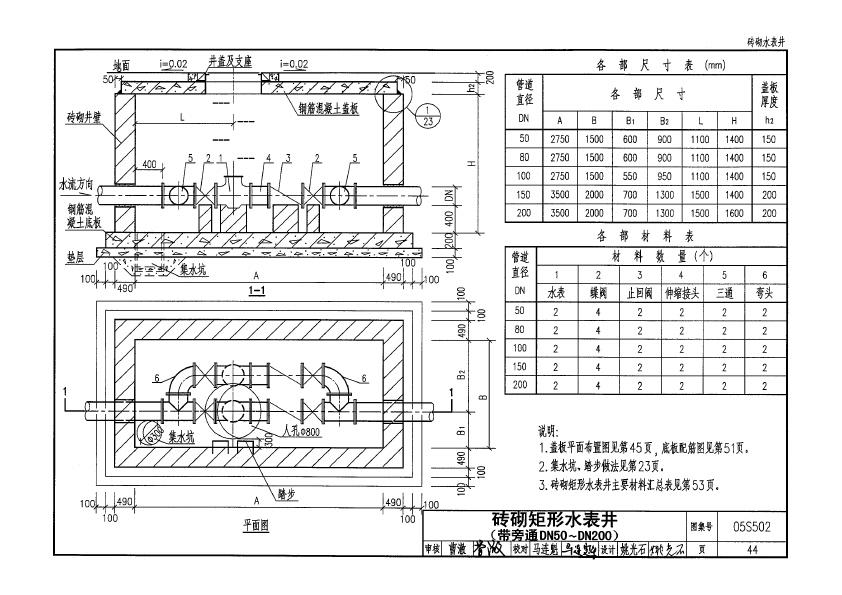

砖砌矩形水表井(带旁通DN50~DN200)

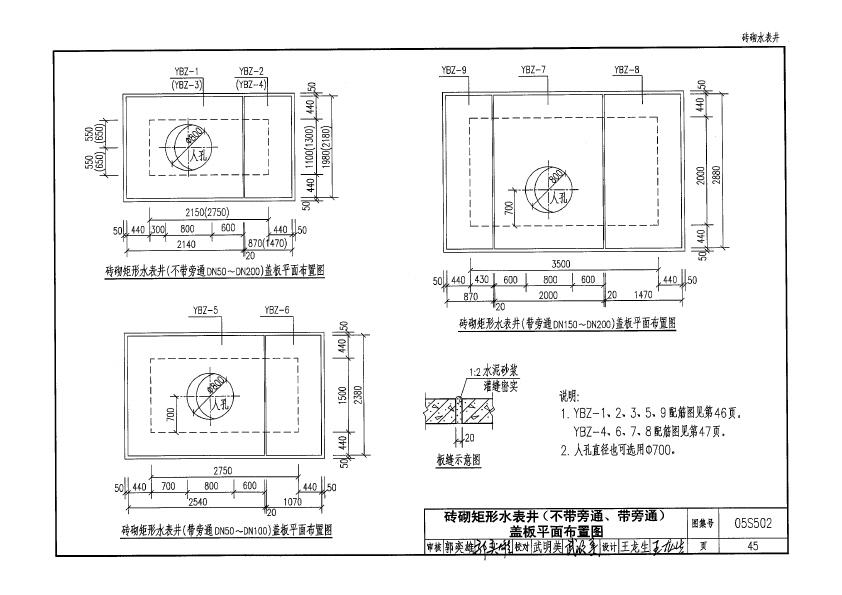

砖砌矩形水表井(不带旁通、带旁通)盖板平面布置图

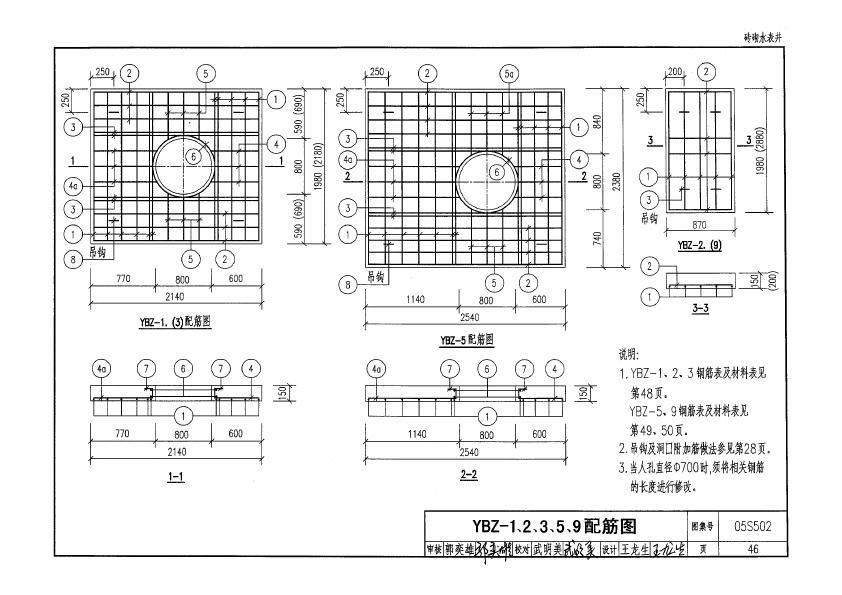

YBZ-1、2、3、5、9配筋图

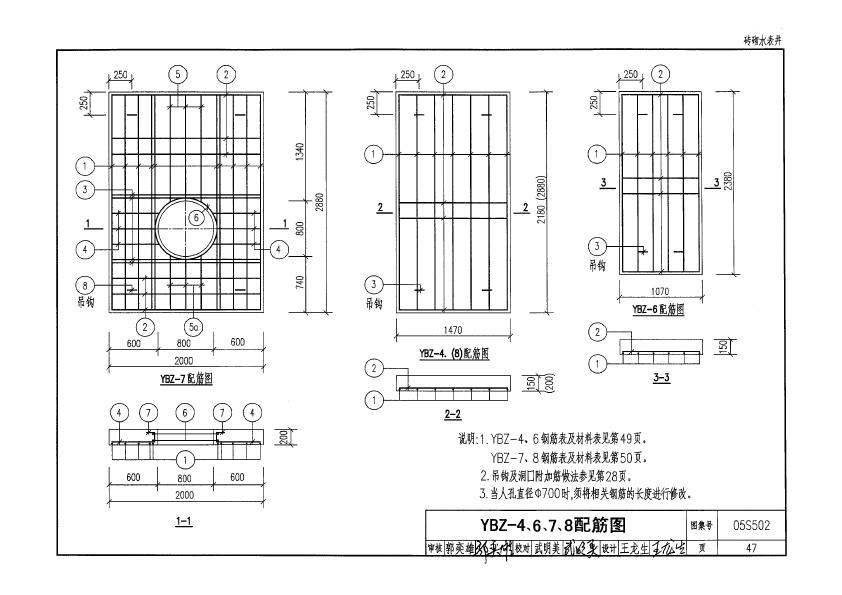

YBZ-4、6、7、8配筋图

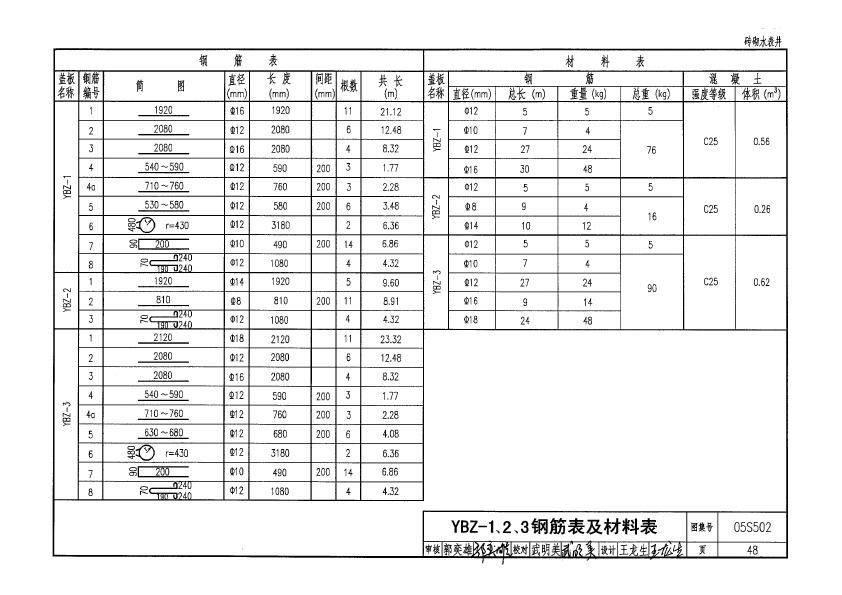

YBZ-1、2、3钢筋表及材料表

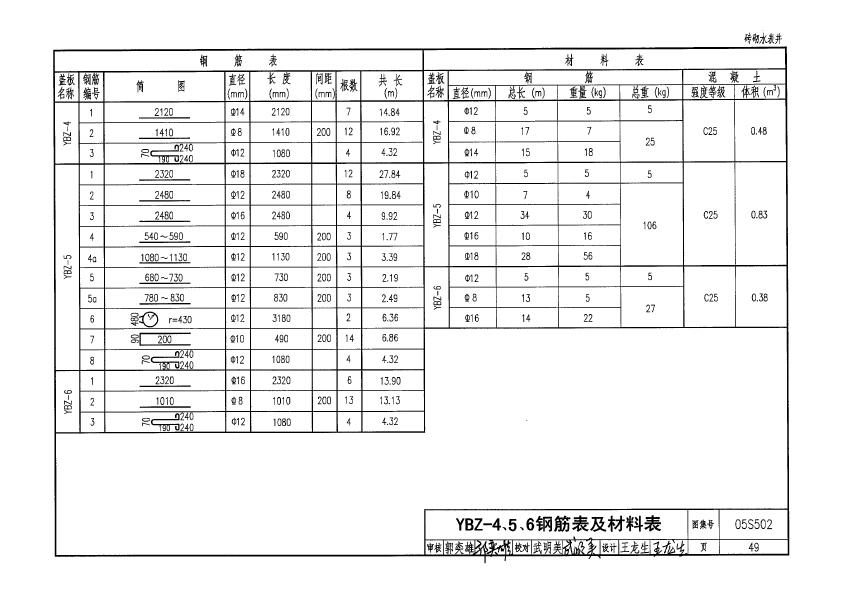

YBZ-4、5、6钢筋表及材料表

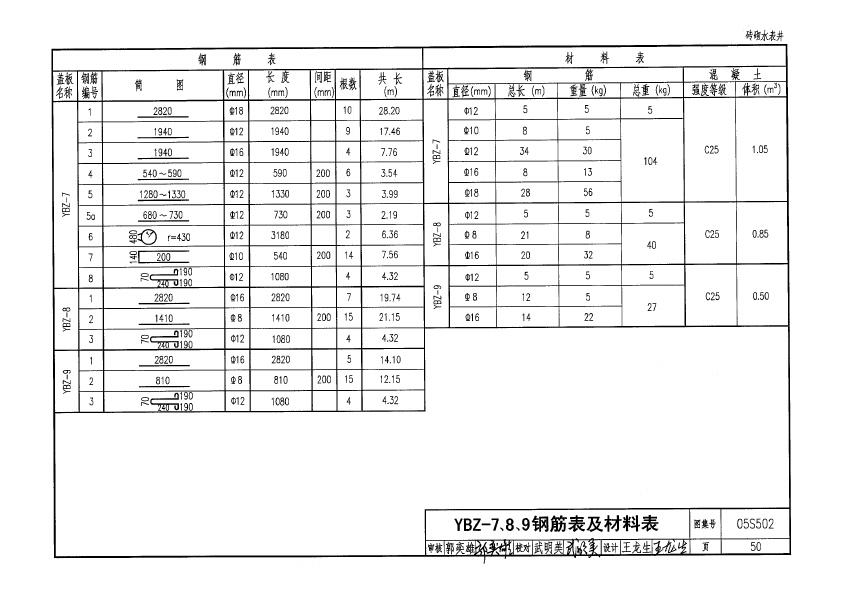

YBZ-7、8、9钢筋表及材料表

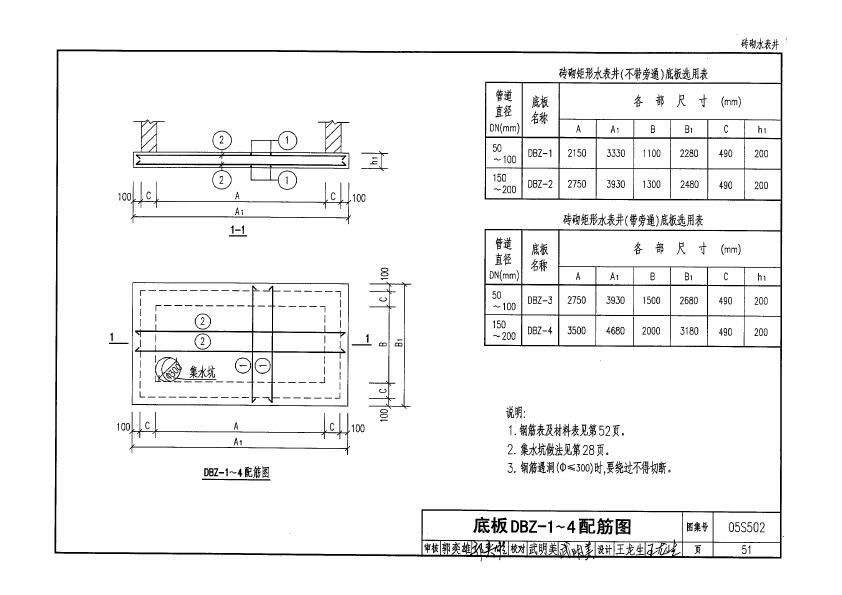

底板DBZ-1~4配筋图

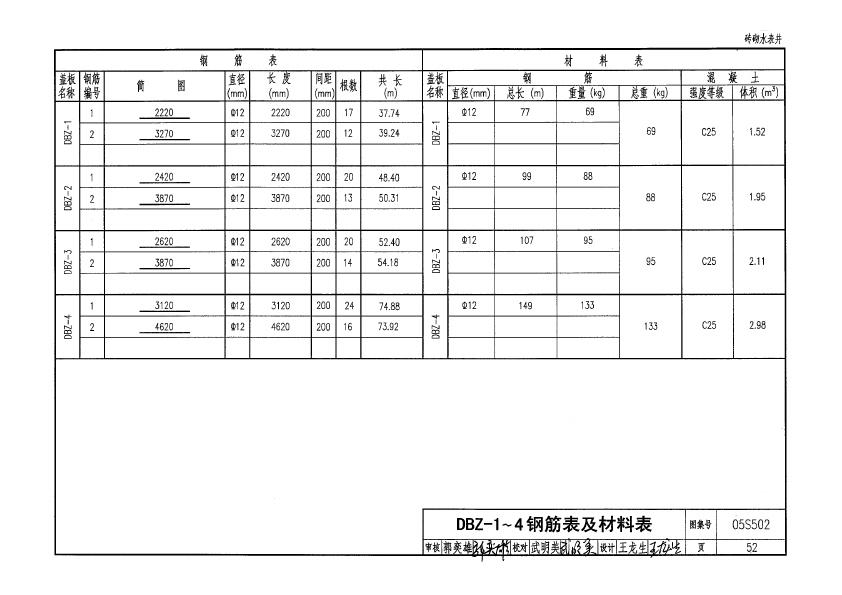

DBZ-1~4钢筋表及材料表

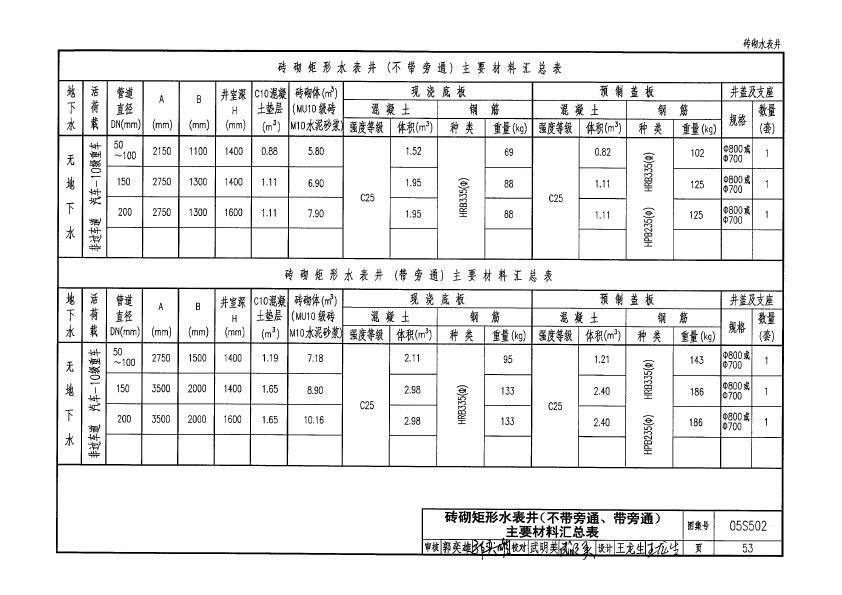

砖砌矩形水表井(不带旁通、带旁通)主要材料汇总表

砖砌圆形排气阀井

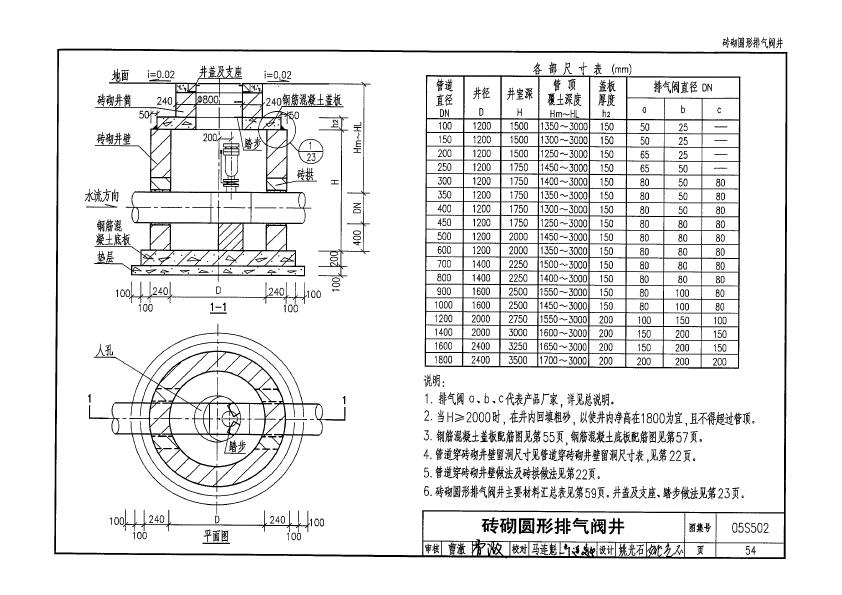

砖砌圆形排气阀井

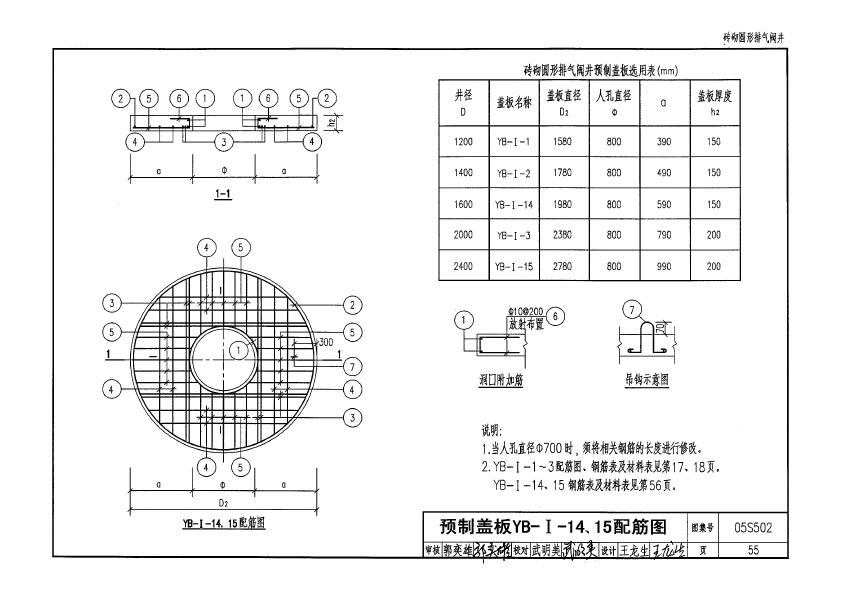

预制盖板YB-Ⅰ-14、15配筋图

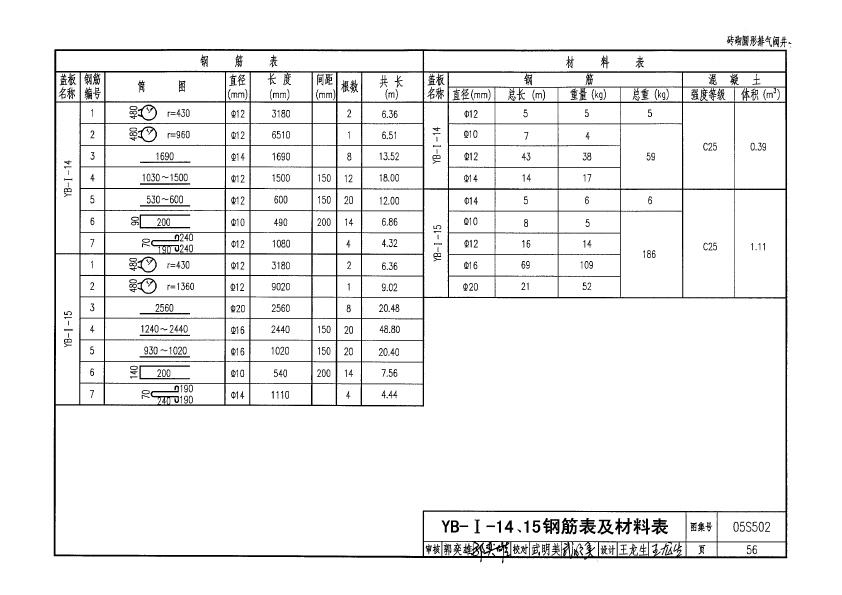

YB-Ⅰ-14、15钢筋表及材料表

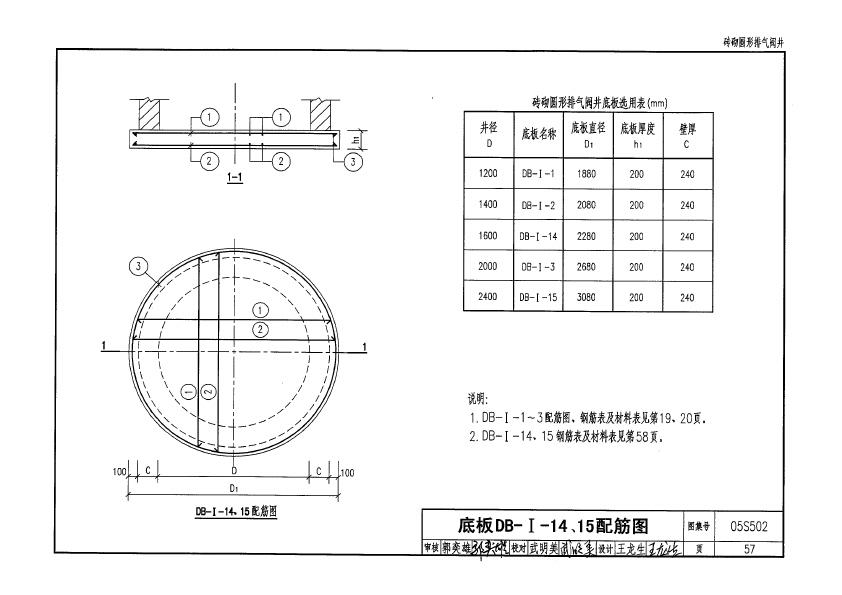

底板DB-Ⅰ-14、15配筋图

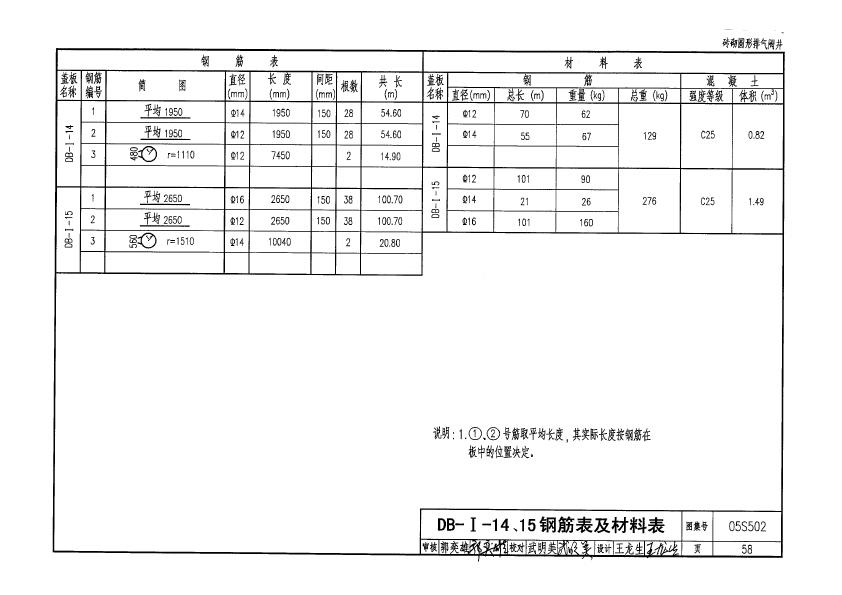

DB-Ⅰ-14、15钢筋表及材料表

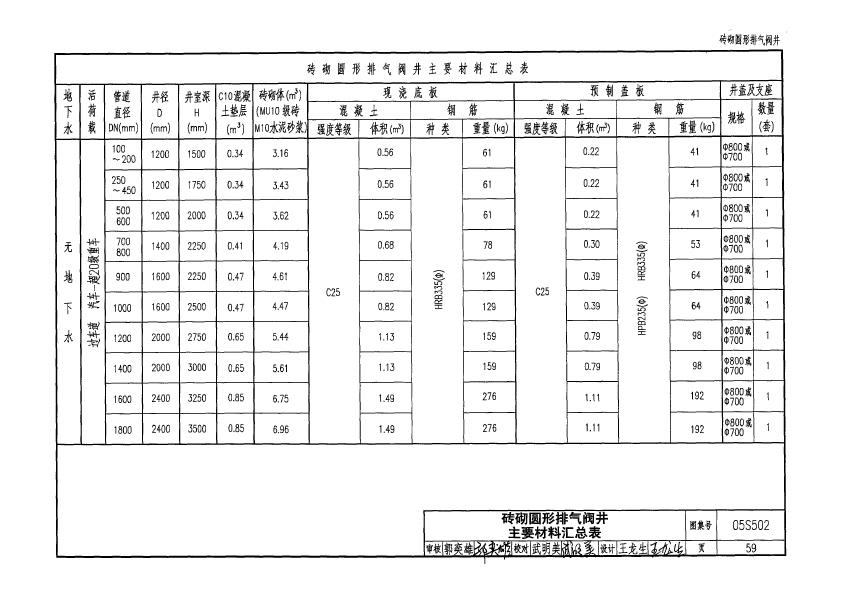

砖砌圆形排气阀井主要材料汇总表

砖砌排泥阀(湿)井

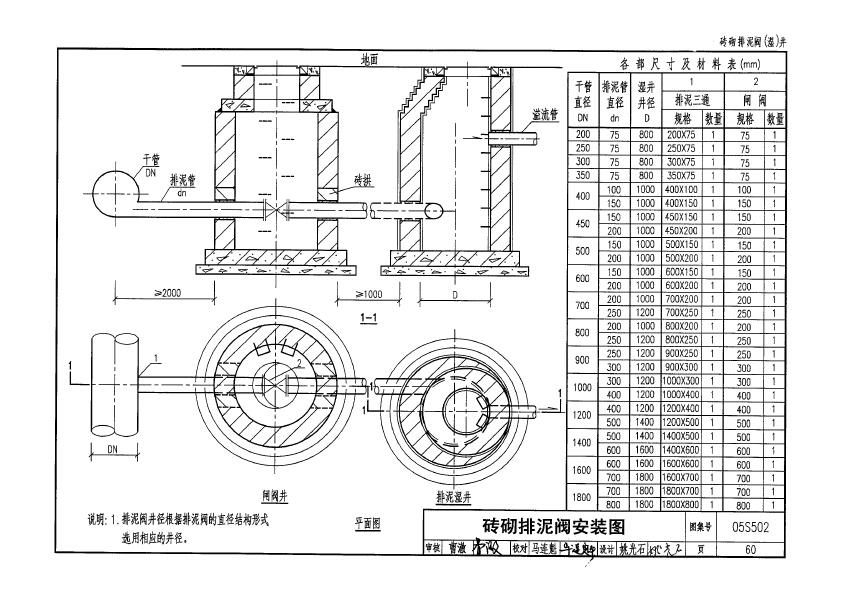

砖砌排泥阀安装图

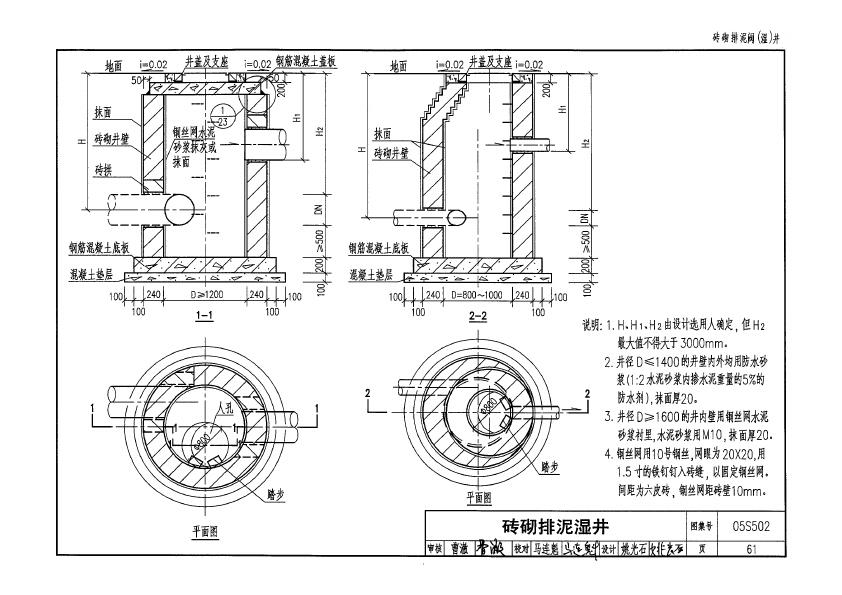

砖砌排泥湿井

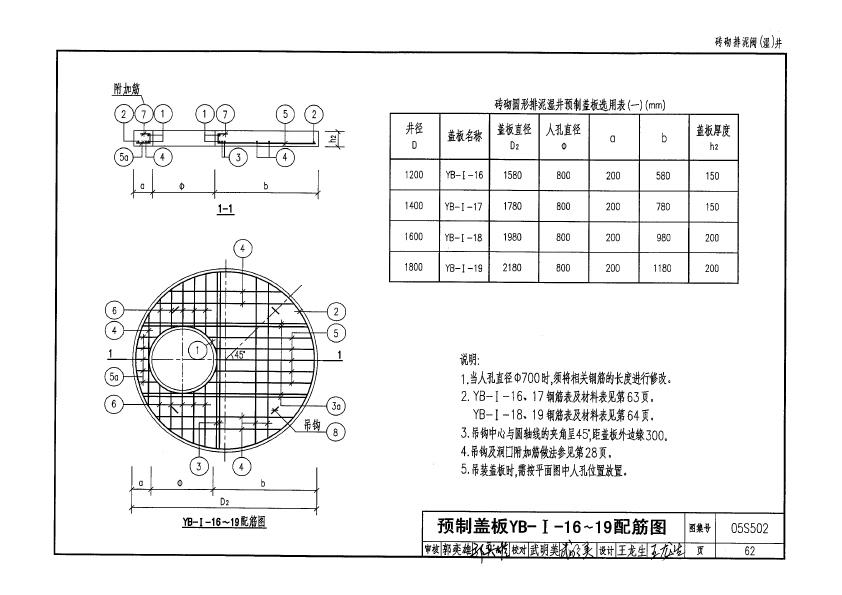

预制盖板YB-Ⅰ-16~19配筋图

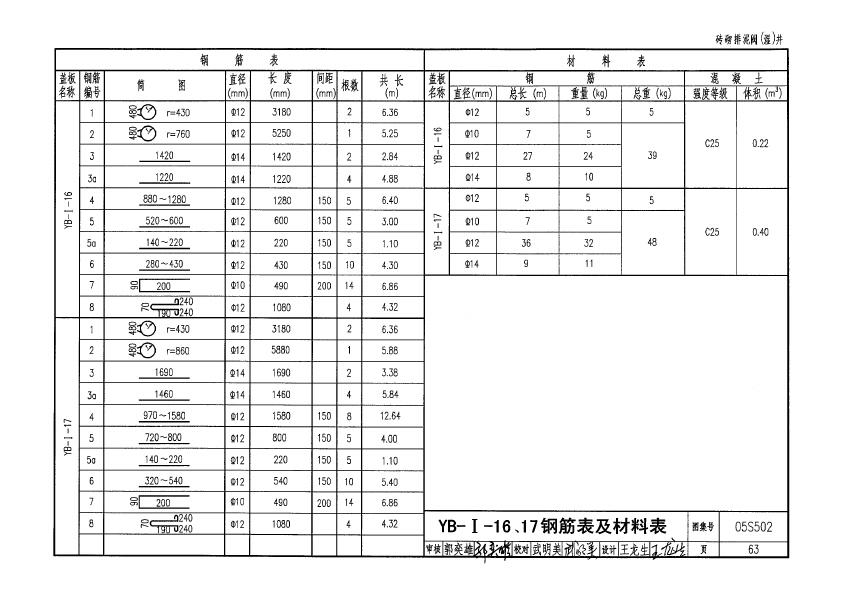

YB-Ⅰ-16、17钢筋表及材料表

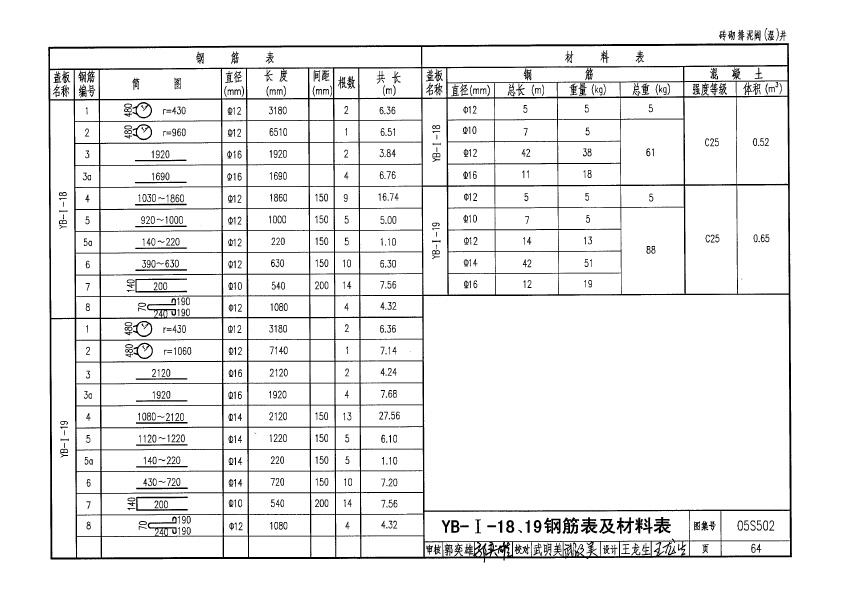

YB-Ⅰ-18、19钢筋表及材料表

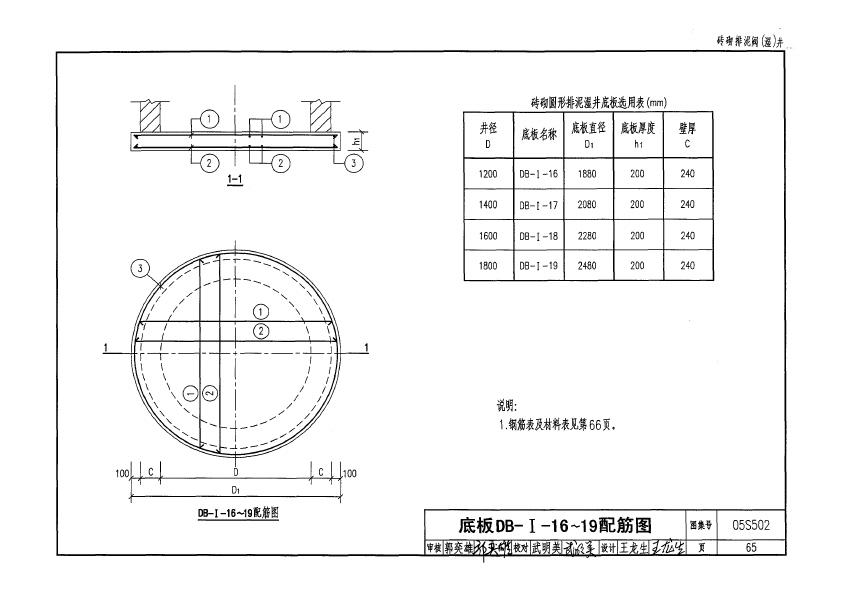

底板DB-Ⅰ-16~19配筋图

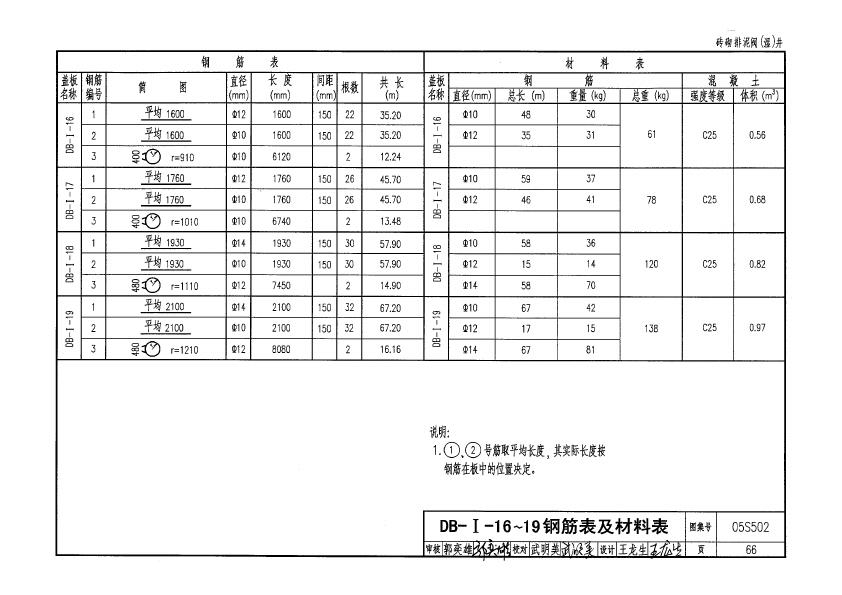

DB-Ⅰ-16~19钢筋表及材料表

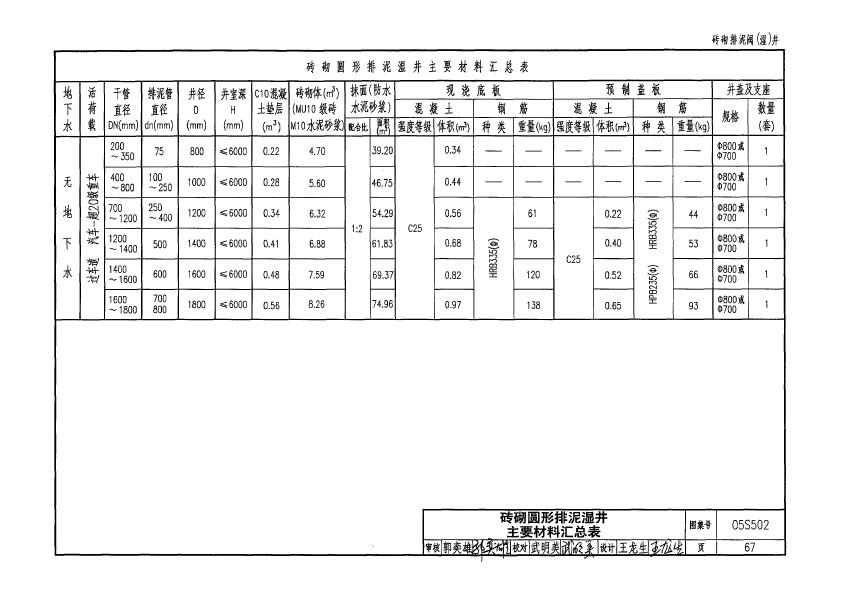

砖砌圆形排泥湿井主要材料汇总表

钢筋混凝土矩形立式闸阀井

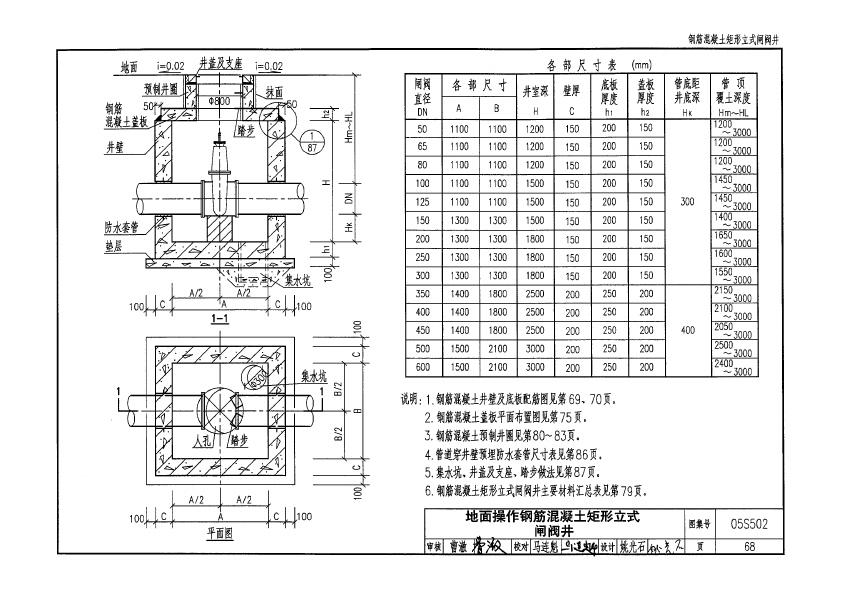

地面操作钢筋混凝土矩形立式闸阀井

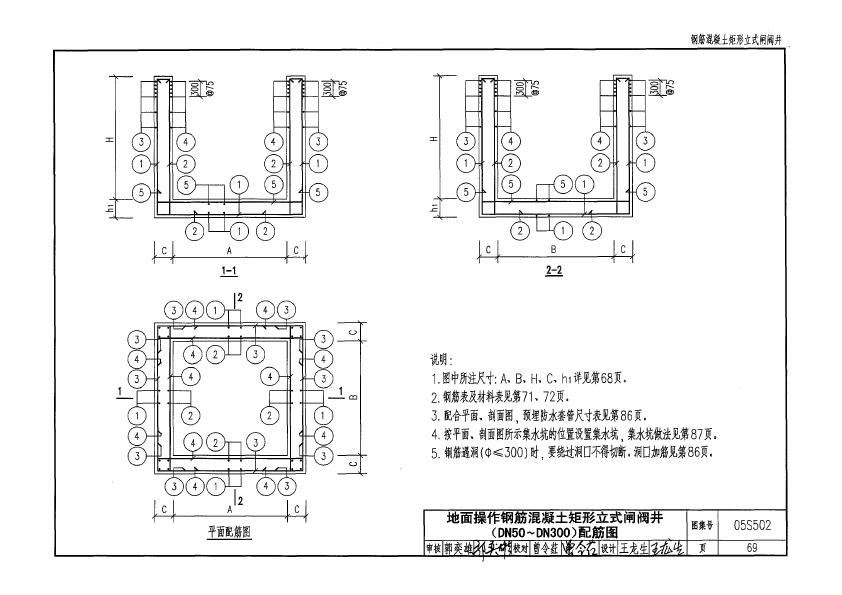

地面操作钢筋混凝土矩形立式闸阀井(DN50~DN300)配筋图

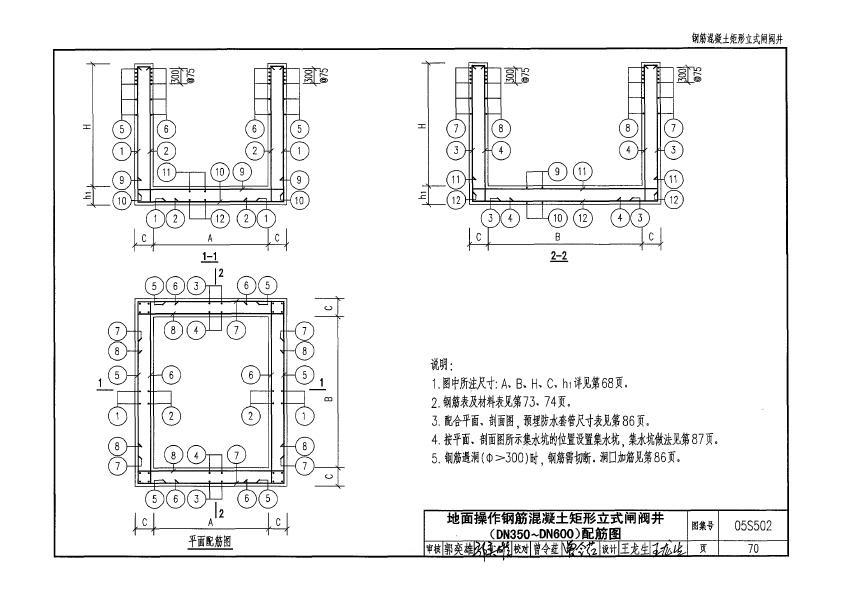

地面操作钢筋混凝土矩形立式闸阀井(DN350~DN600)配筋图

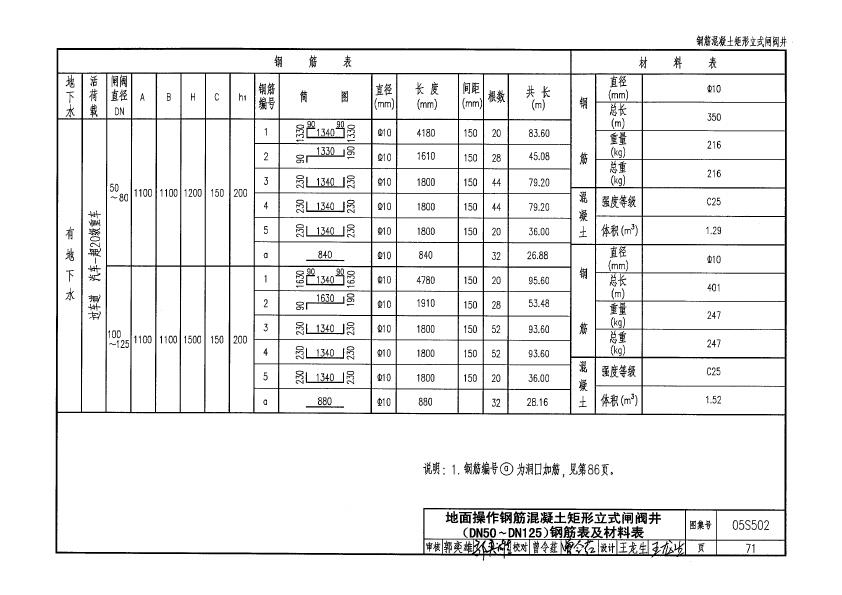

地面操作钢筋混凝土矩形立式闸阀井(DN50~DN125)钢筋表及材料表

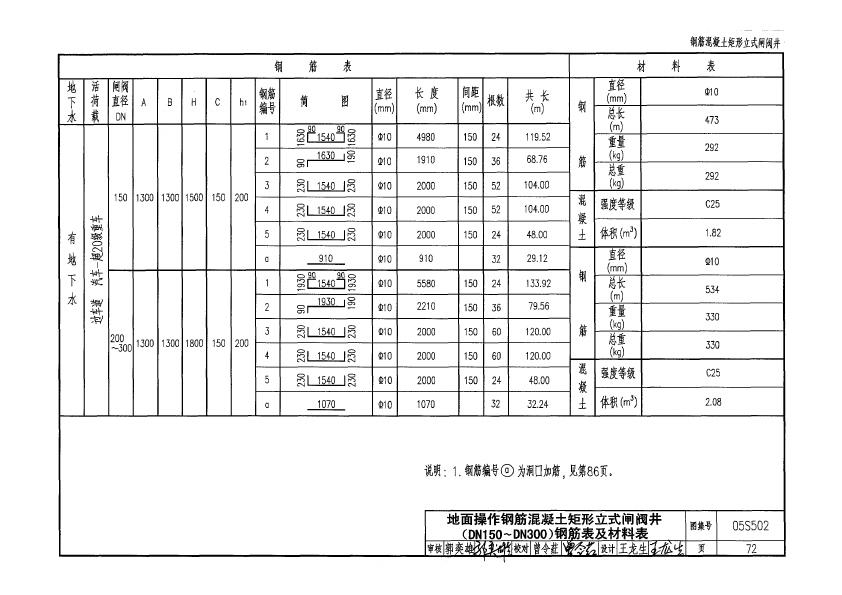

地面操作钢筋混凝土矩形立式闸阀井(DN150~DN300)钢筋表及材料表

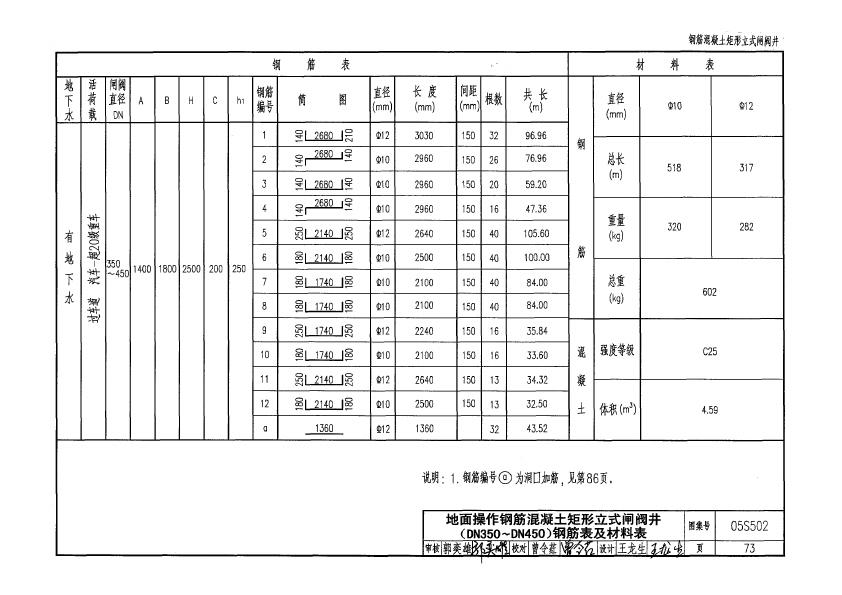

地面操作钢筋混凝土矩形立式闸阀井(DN350~DN450)钢筋表及材料表

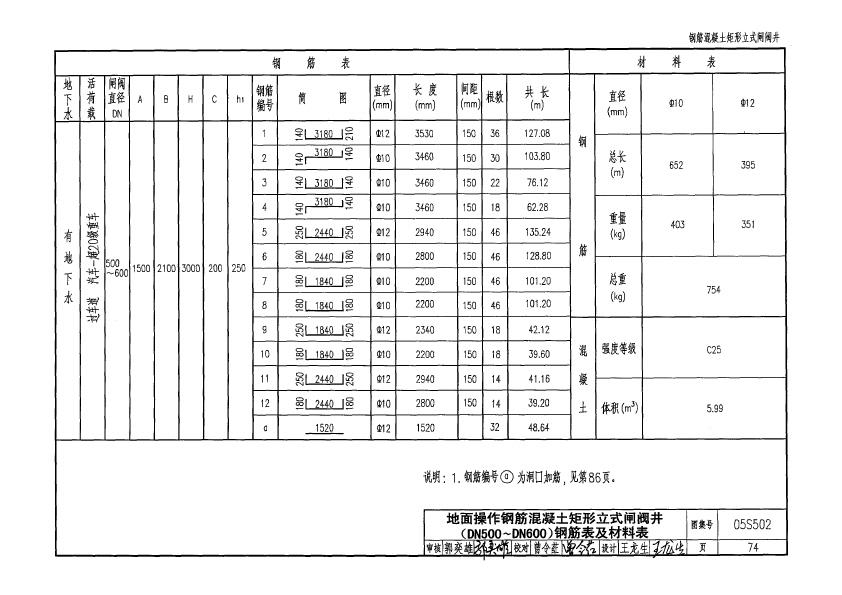

地面操作钢筋混凝土矩形立式闸阀井(DN500~DN600)钢筋表及材料表

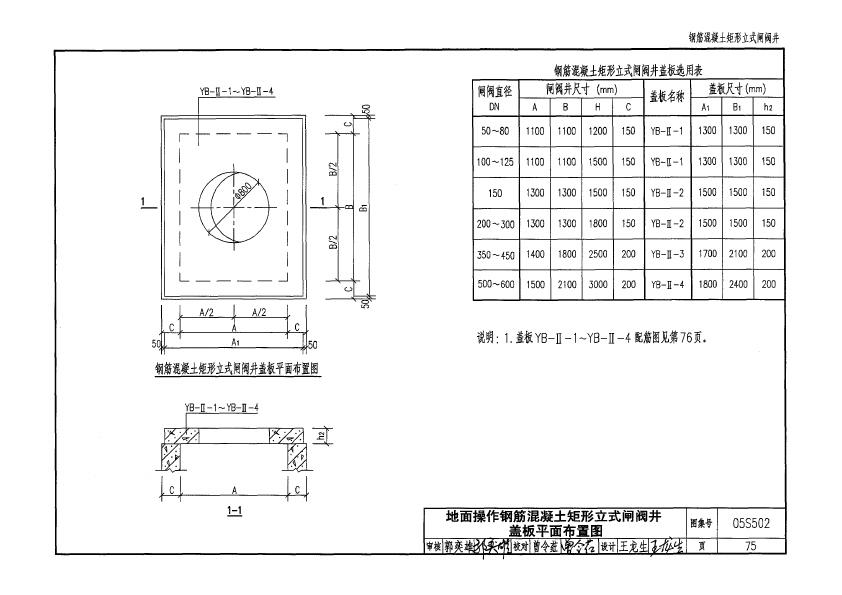

地面操作钢筋混凝土矩形立式闸阀井盖板平面布置图

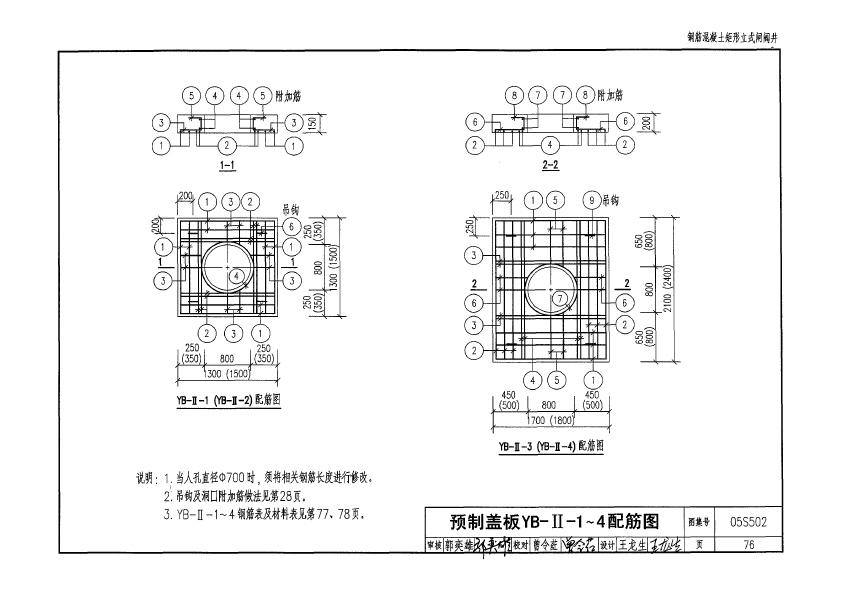

预制盖板YB-Ⅱ-1~4配筋图

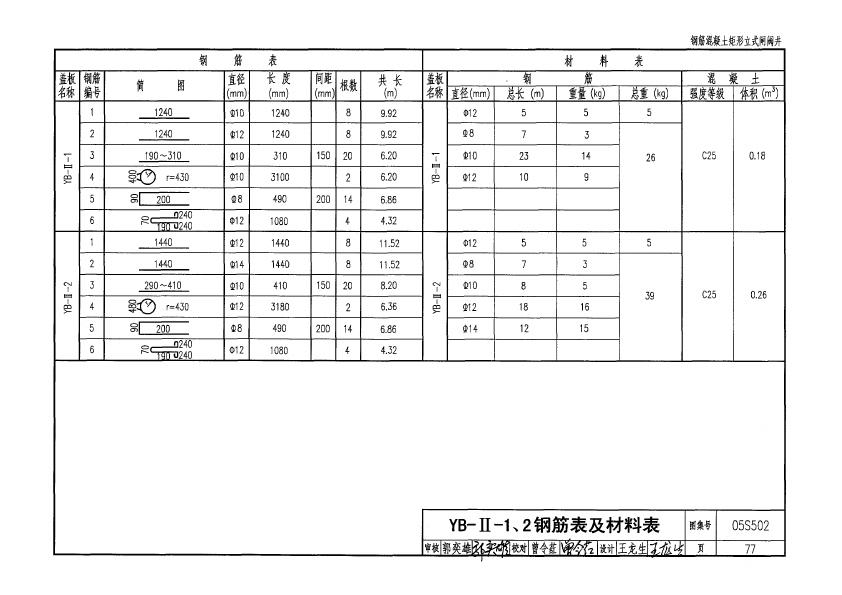

YB-Ⅱ-1、2钢筋表及材料表

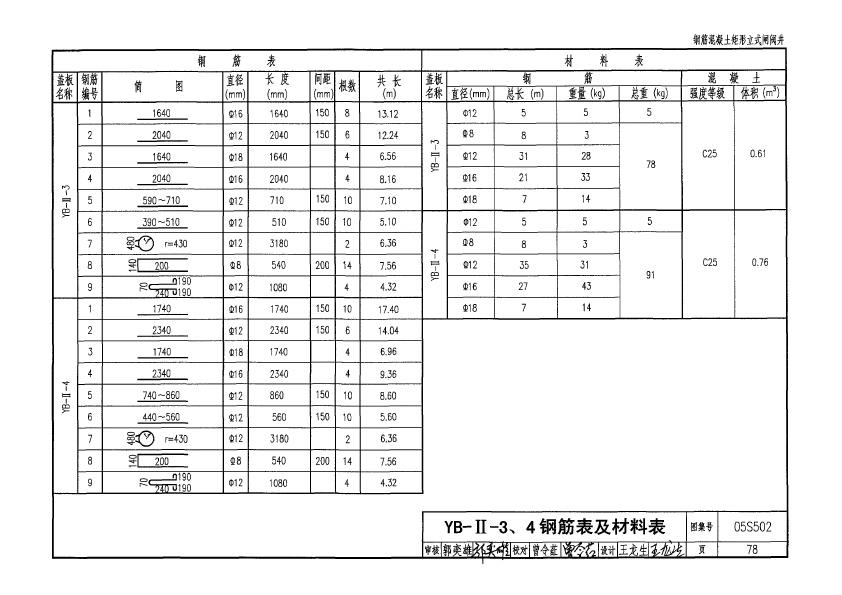

YB-Ⅱ-3、4钢筋表及材料表

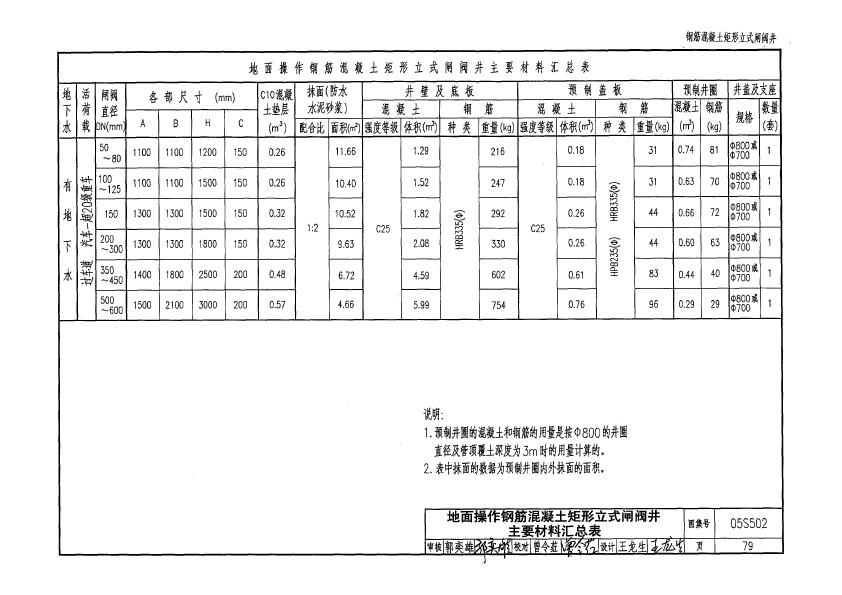

地面操作钢筋混凝土矩形立式闸阀井主要材料汇总表

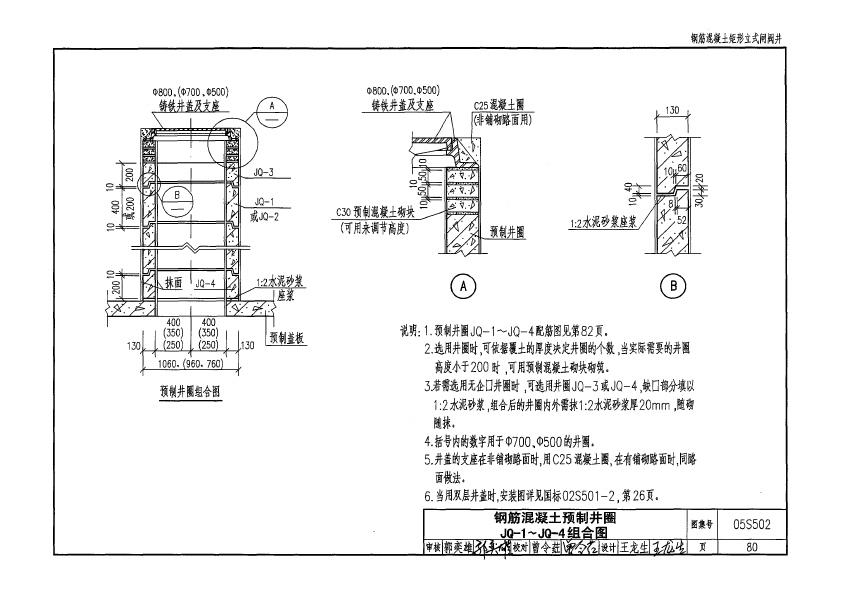

钢筋混凝土预制井圈JQ-1~JQ-4组合图

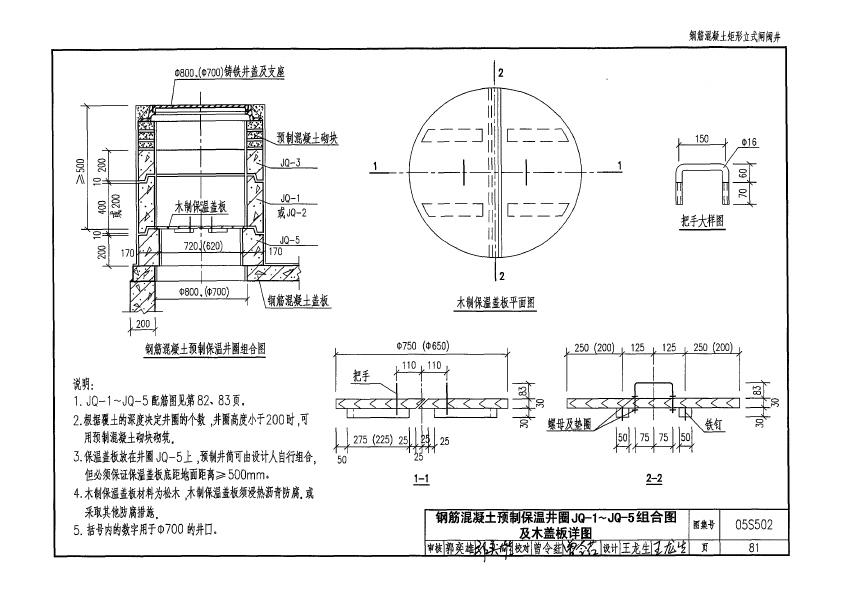

钢筋混凝土预制保温井圈JQ-1~JQ-5组合图及木盖板详图

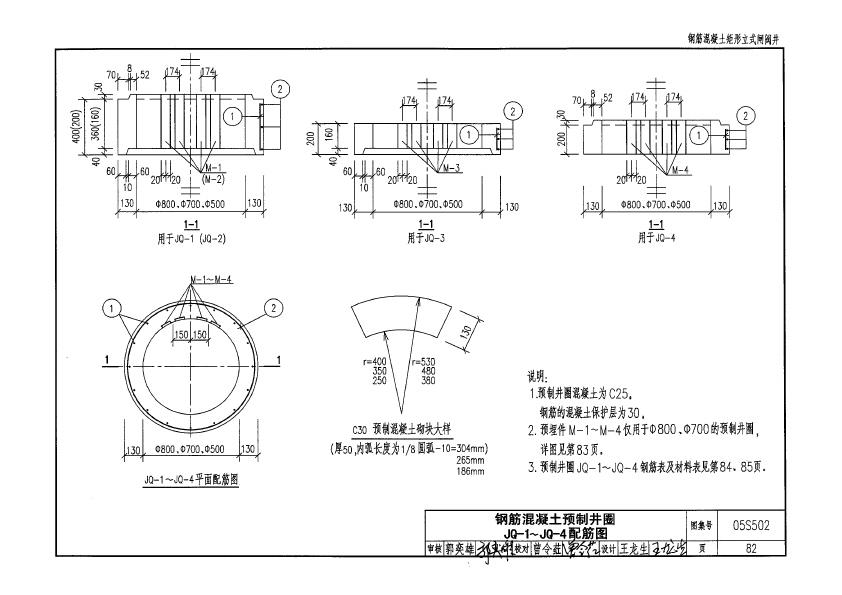

钢筋混凝土预制井圈JQ-1~JQ-4配筋图

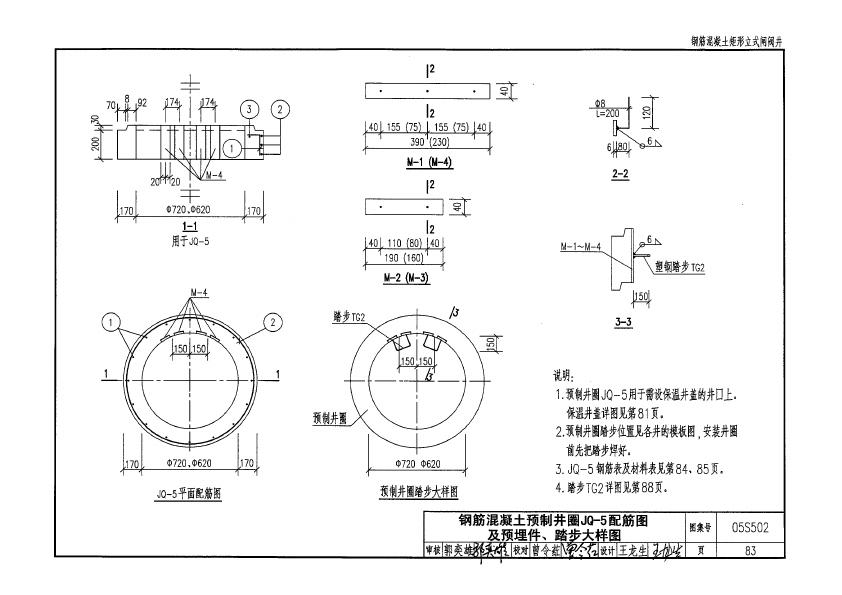

钢筋混凝土预制井圈JQ-5配筋图及预埋件、踏步大样图

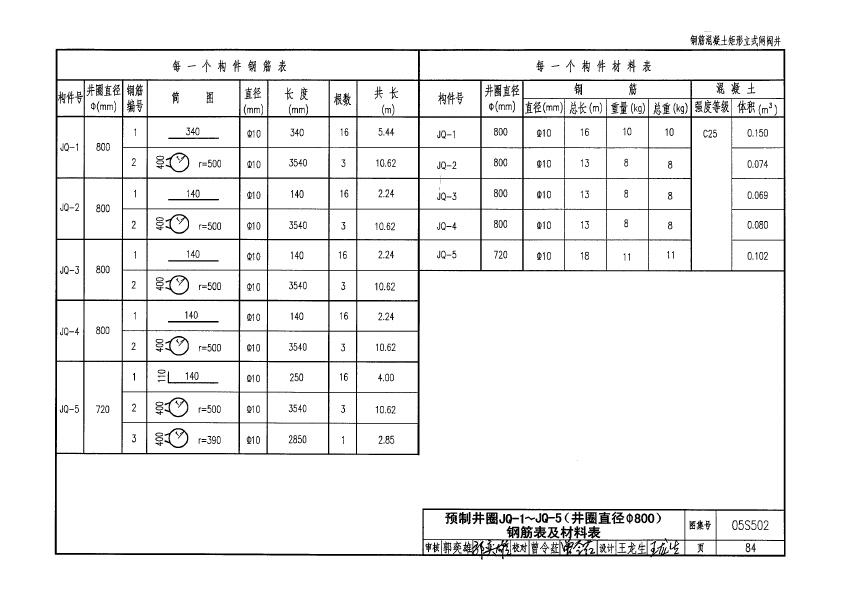

预制井圈JQ-1~JQ-5(井圈直径φ800)钢筋表及材料表

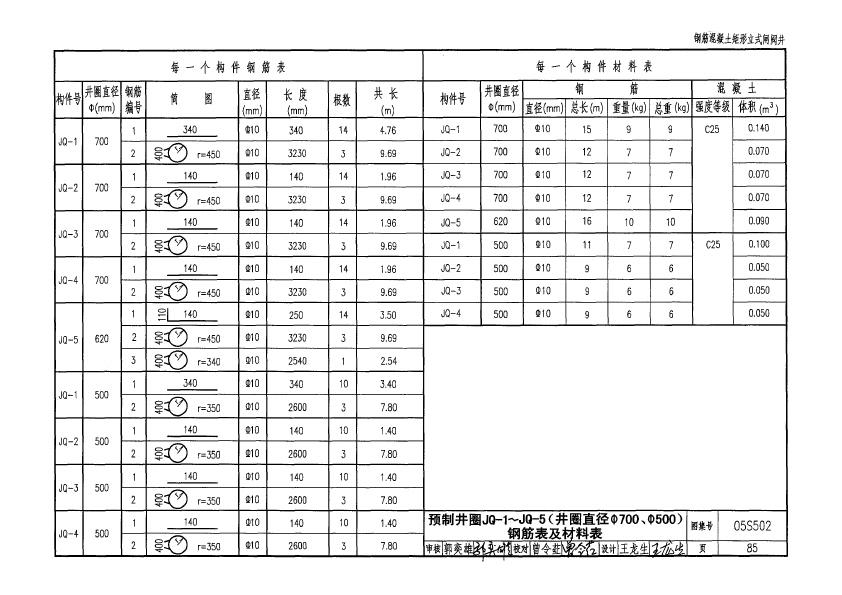

预制井圈JQ-1~JQ-5(井圈直径φ700、φ500)钢筋表及材料表

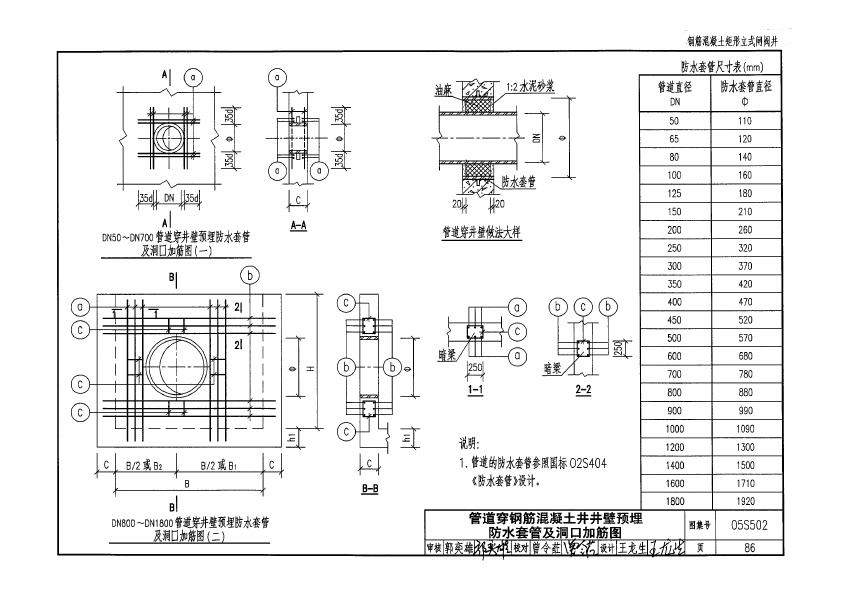

管道穿钢筋混凝土井井壁预埋防水套管及洞口加筋图

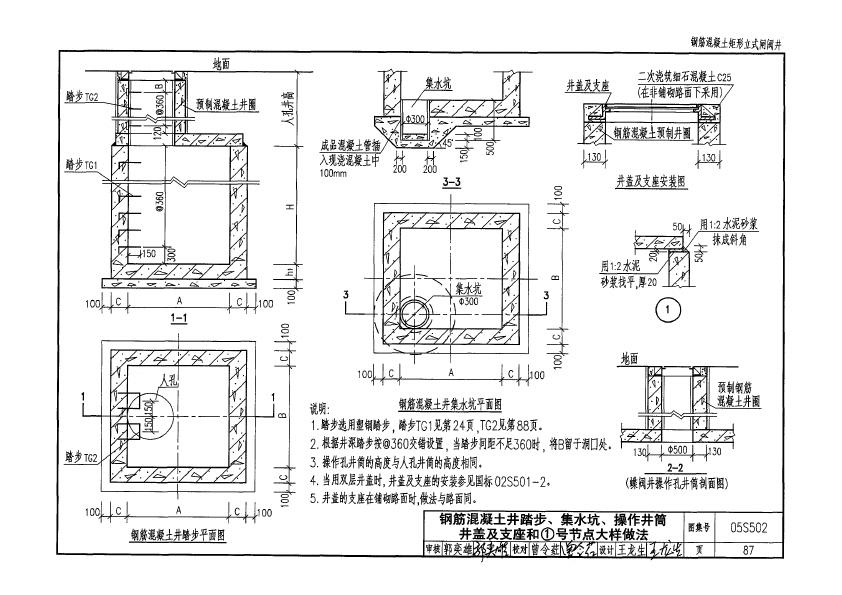

钢筋混凝土井踏步、集水坑、操作井筒井盖及支座和①号节点大样做法

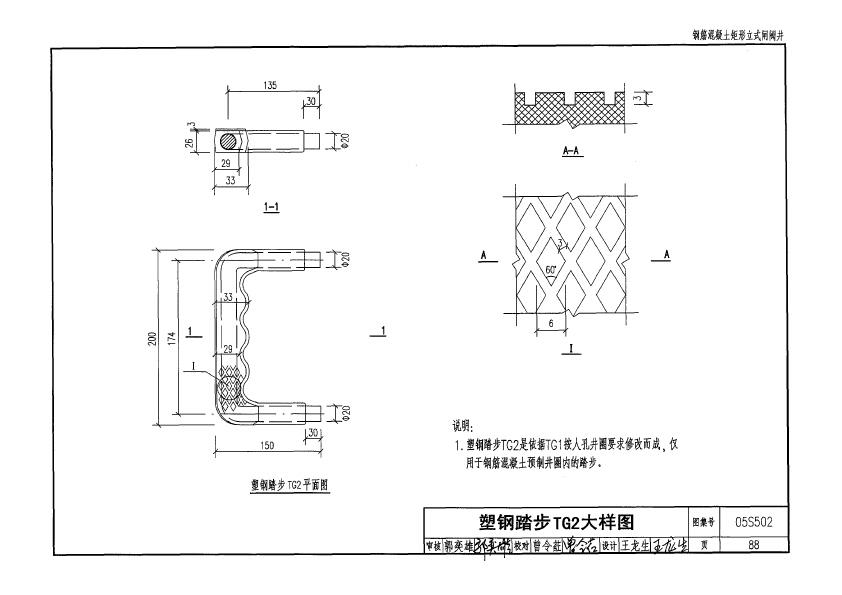

塑钢踏步TG2大样图

钢筋混凝土矩形立式蝶阀井

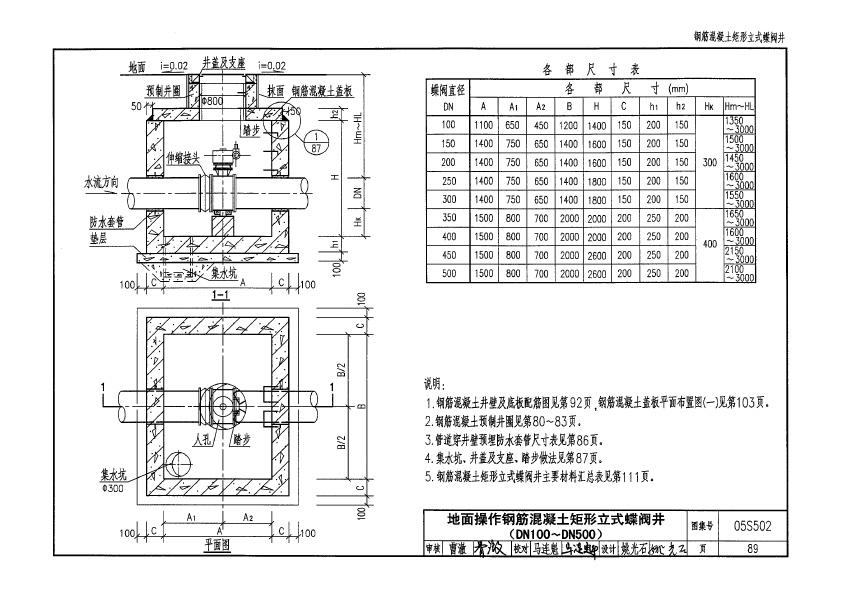

地面操作钢筋混凝土矩形立式蝶阀井(DN100~DN500)

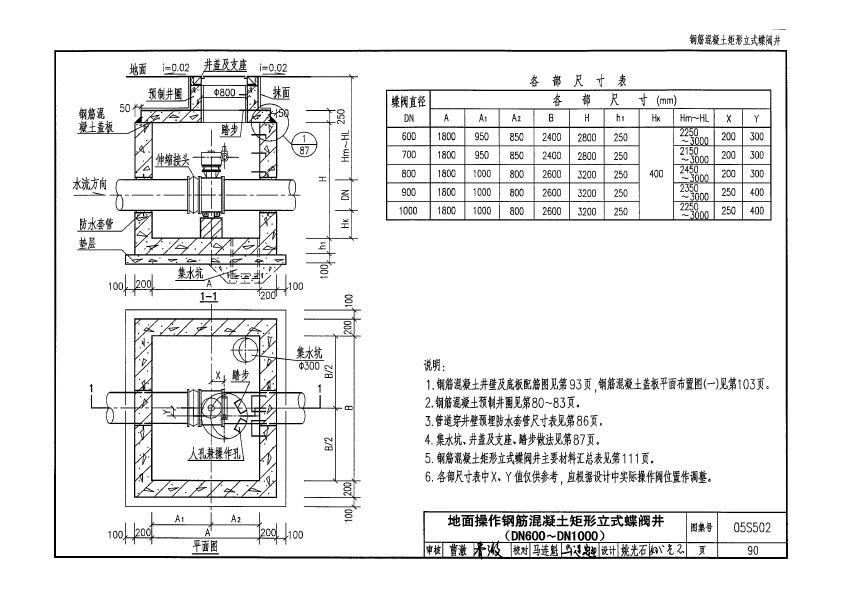

地面操作钢筋混凝土矩形立式蝶阀井(DN600~DN1000)

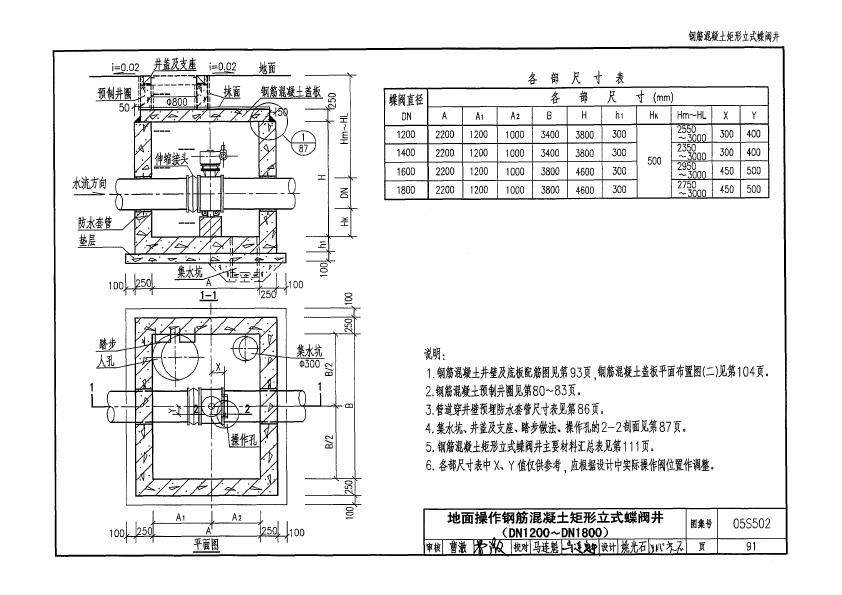

地面操作钢筋混凝土矩形立式蝶阀井(DN1200~DN1800)

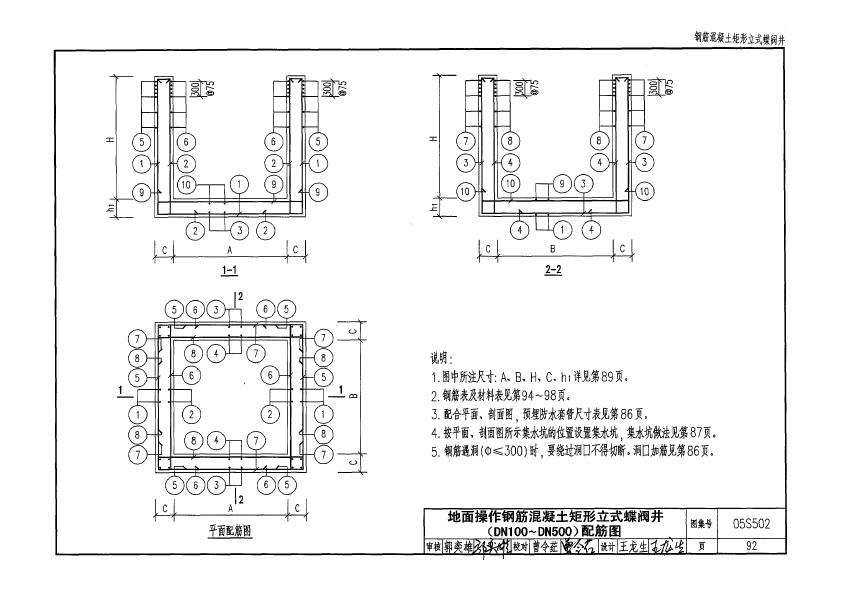

地面操作钢筋混凝土矩形立式蝶阀井(DN100~DN500)配筋图

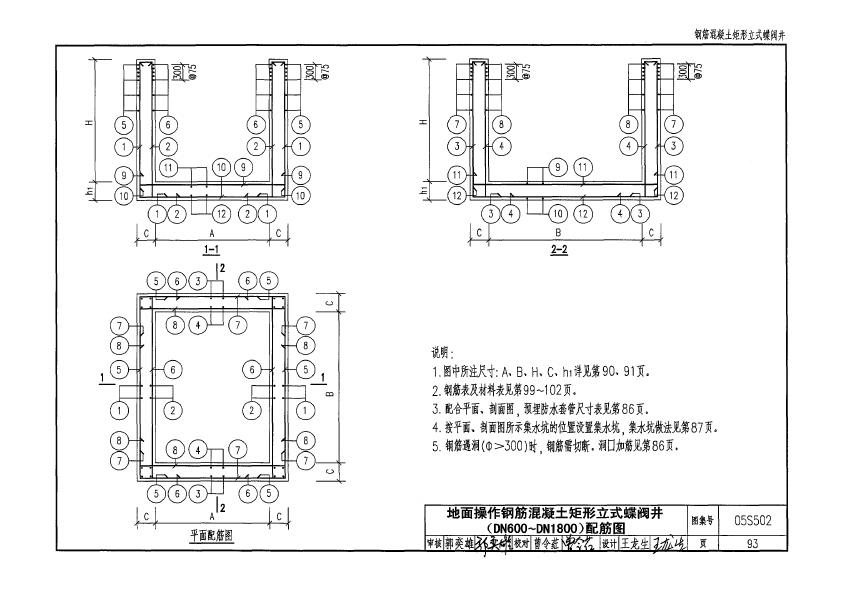

地面操作钢筋混凝土矩形立式蝶阀井(DN600~DN1800)配筋图

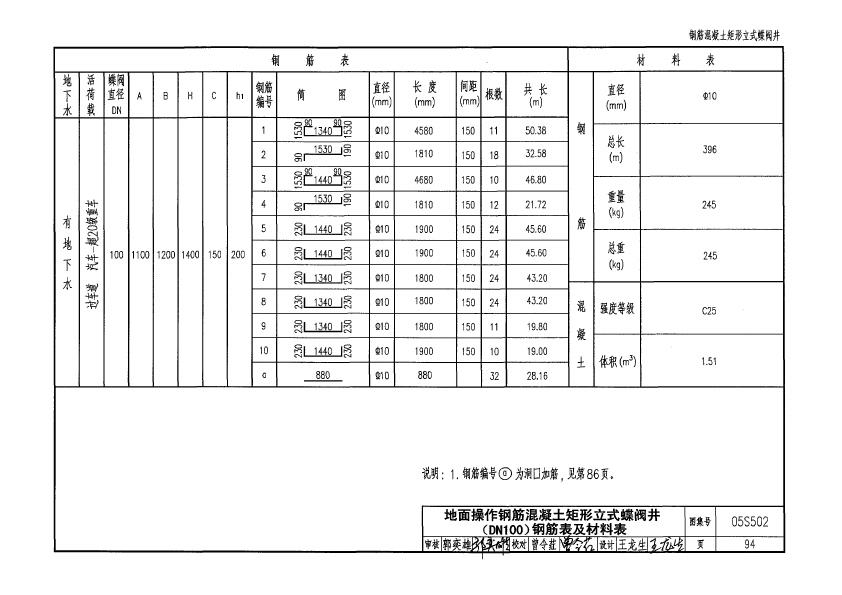

地面操作钢筋混凝土矩形立式蝶阀井(DN100)钢筋表及材料表

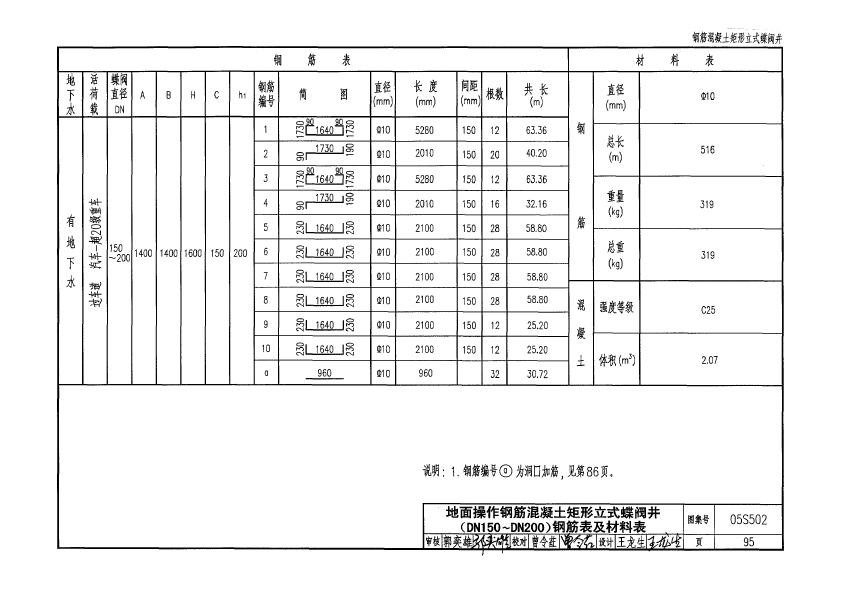

地面操作钢筋混凝土矩形立式蝶阀井(DN150~DN200)钢筋表及材料表

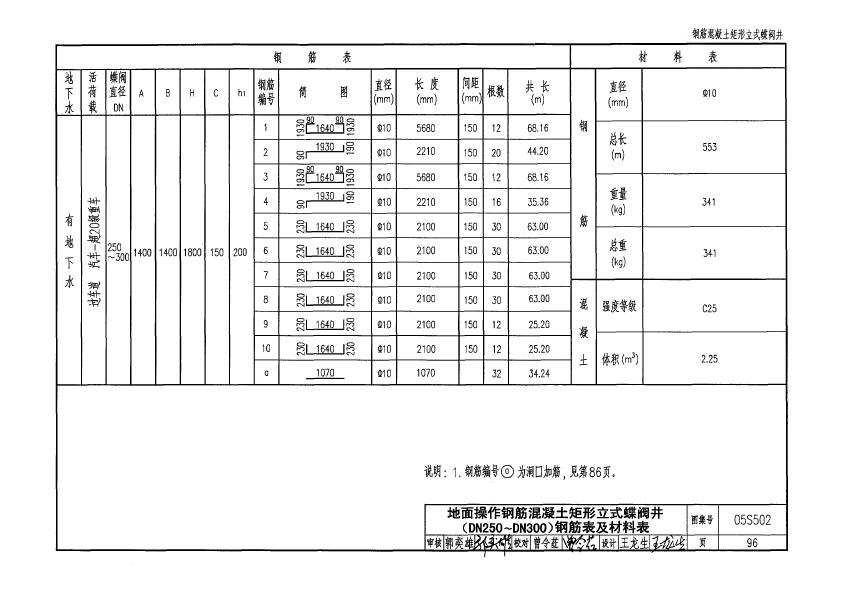

地面操作钢筋混凝土矩形立式蝶阀井(DN250~DN300)钢筋表及材料表

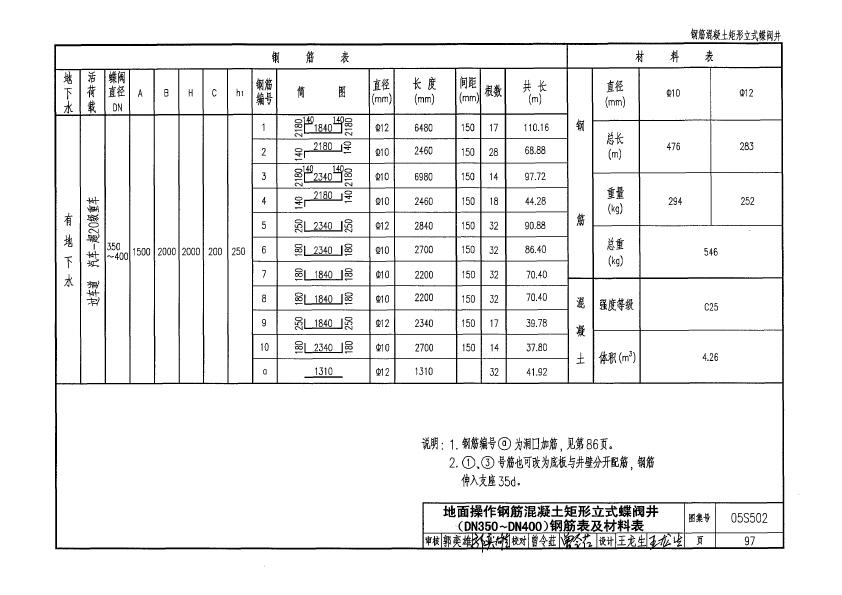

地面操作钢筋混凝土矩形立式蝶阀井(DN350~DN400)钢筋表及材料表

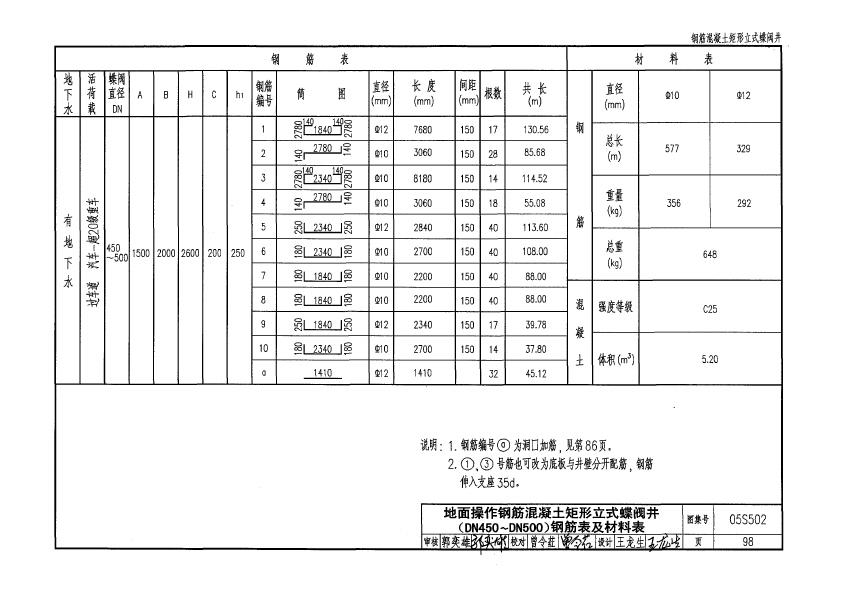

地面操作钢筋混凝土矩形立式蝶阀井(DN450~DN500)钢筋表及材料表

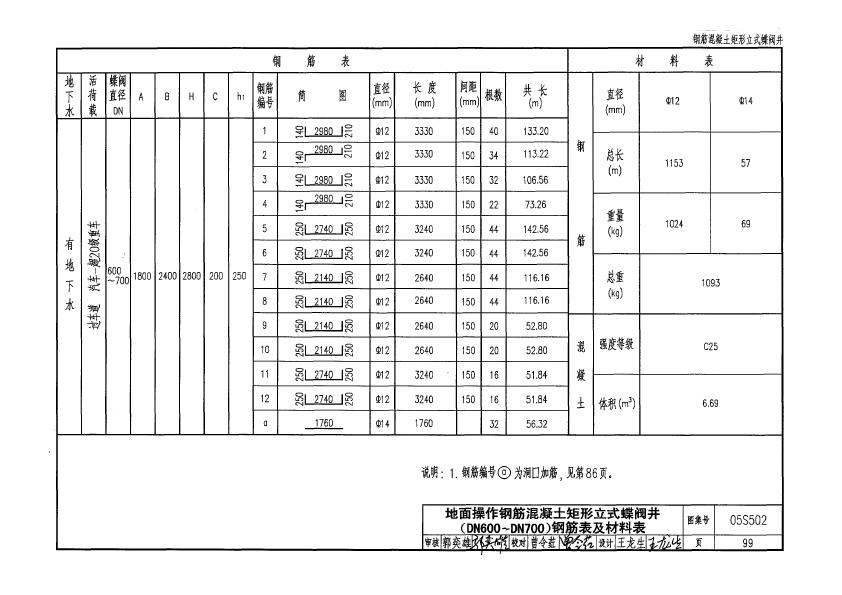

地面操作钢筋混凝土矩形立式蝶阀井(DN600~DN700)钢筋表及材料表

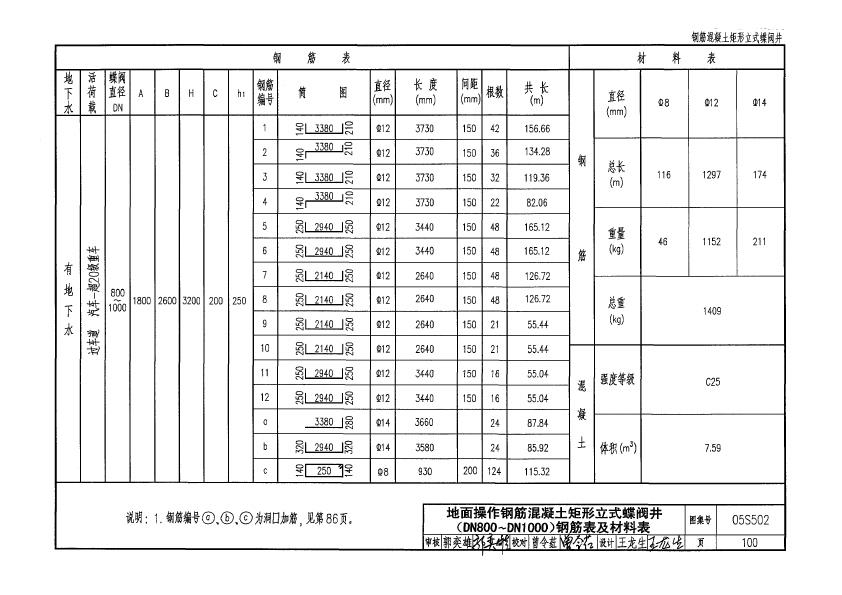

地面操作钢筋混凝土矩形立式蝶阀井(DN800~DN1000)钢筋表及材料表

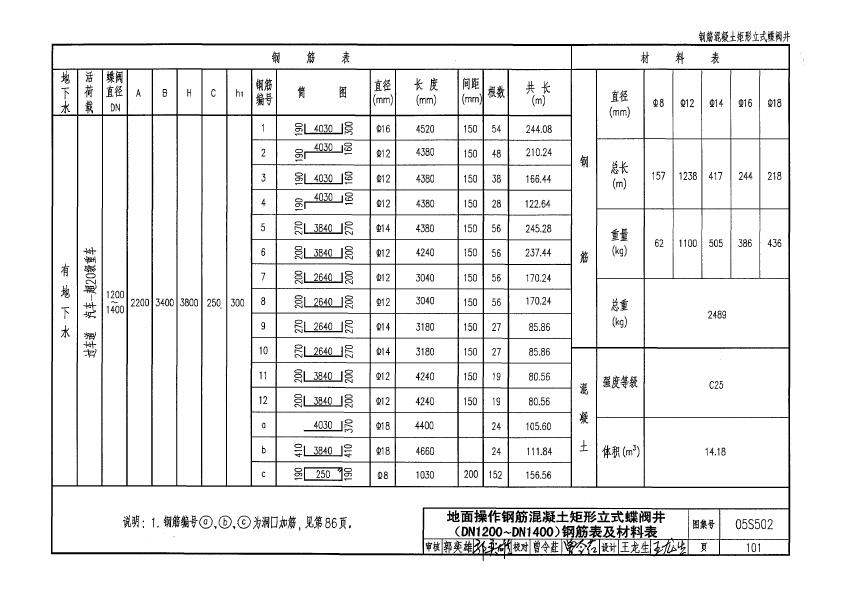

地面操作钢筋混凝土矩形立式蝶阀井(DN1200~DN1400)钢筋表及材料表

地面操作钢筋混凝土矩形立式蝶阀井(DN1600~DN1800)钢筋表及材料表

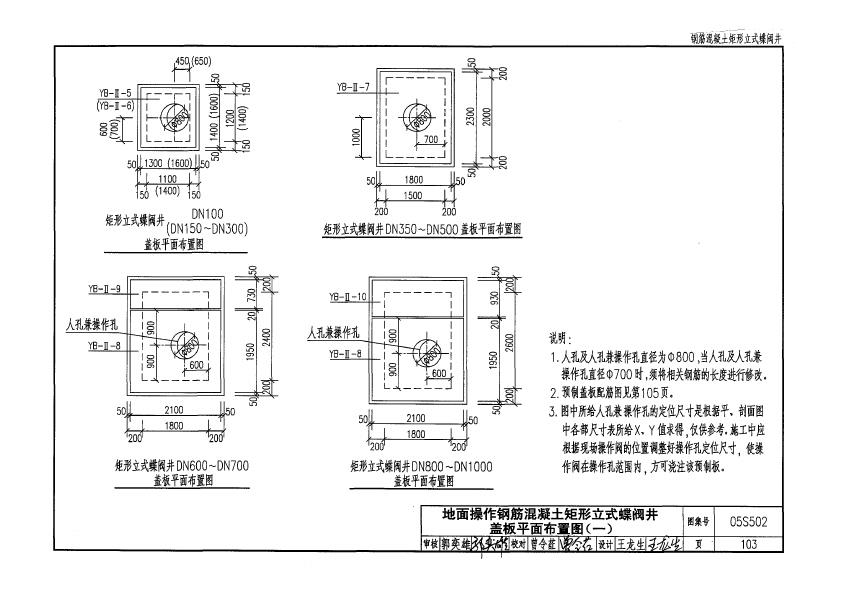

地面操作钢筋混凝土矩形立式蝶阀井盖板平面布置图(一)

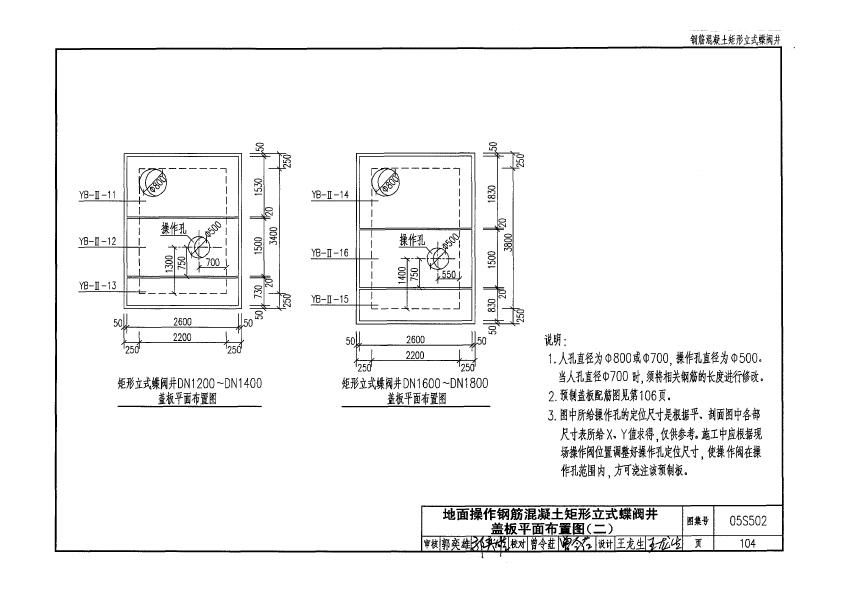

地面操作钢筋混凝土矩形立式蝶阀井盖板平面布置图(二)

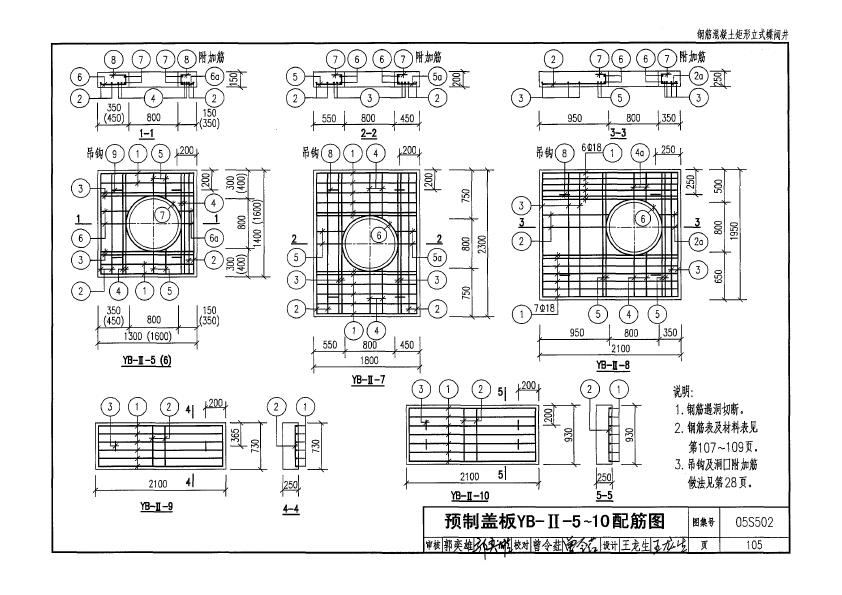

预制盖板YB-Ⅱ-5~10配筋图

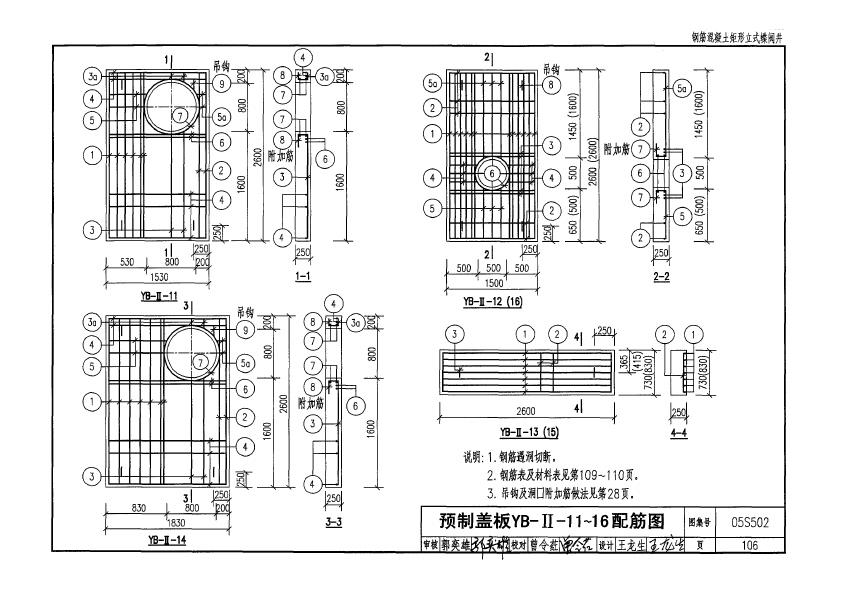

预制盖板YB-Ⅱ-11~16配筋图

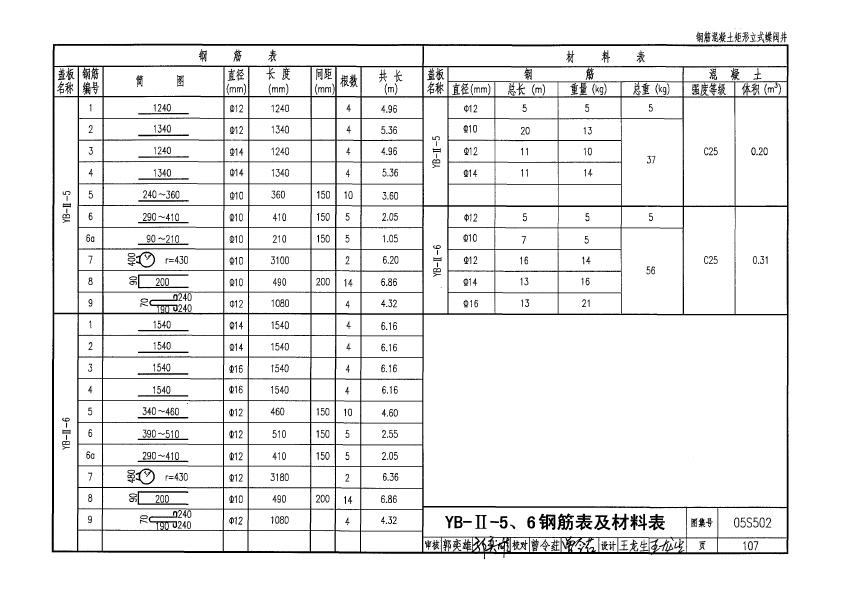

YB-Ⅱ-5、6钢筋表及材料表

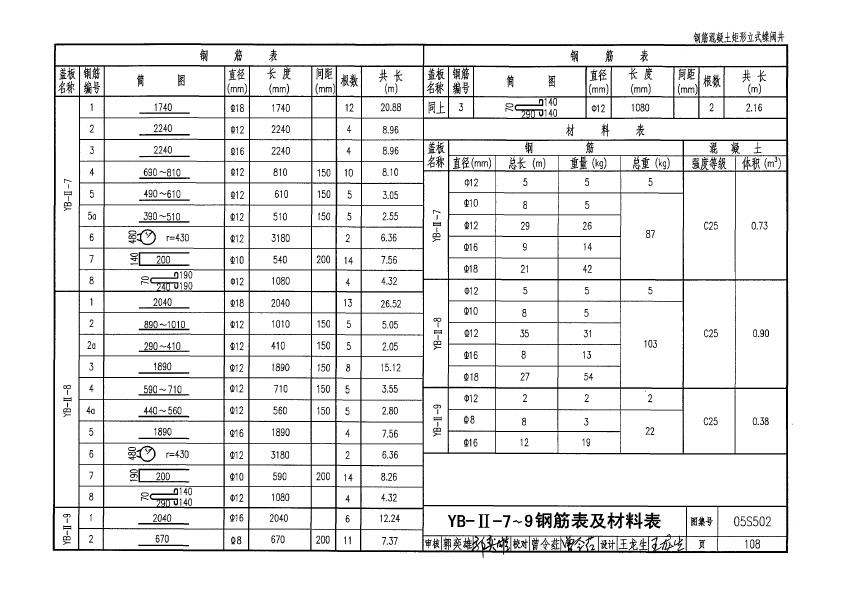

YB-Ⅱ-7~9钢筋表及材料表

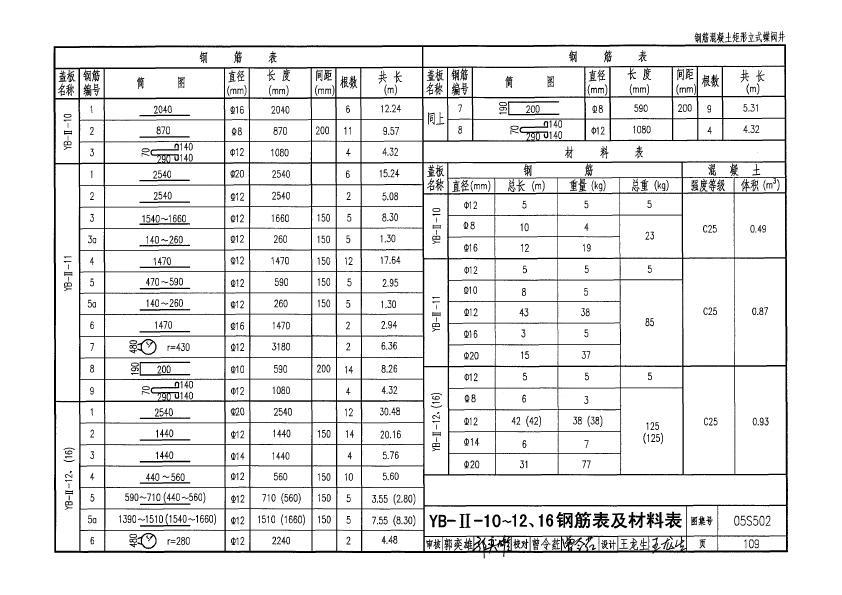

YB-Ⅱ-10~12、16钢筋表及材料表

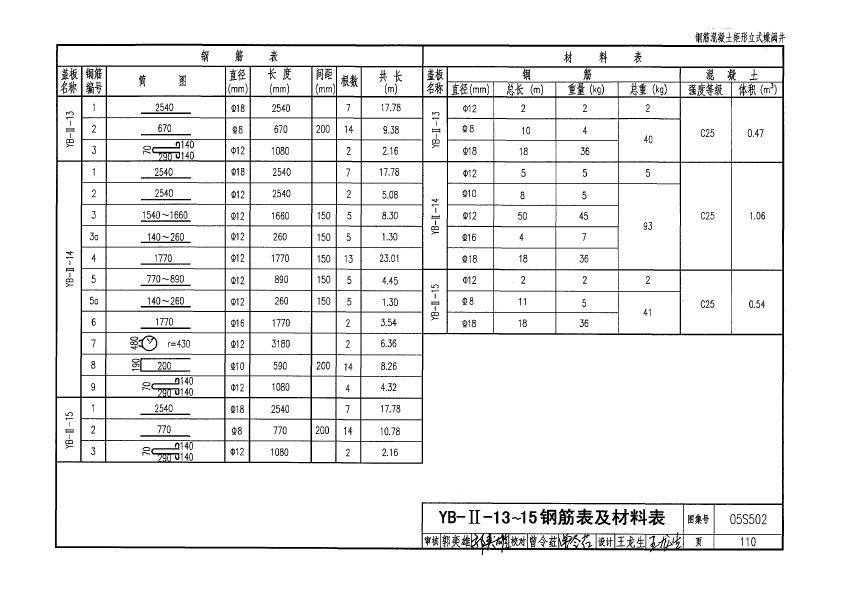

YB-Ⅱ-13~15钢筋表及材料表

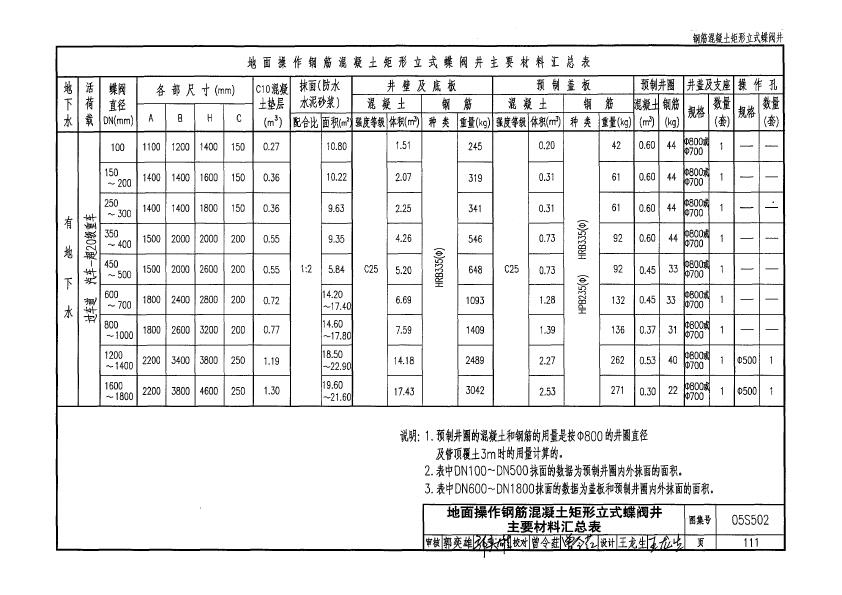

地面操作钢筋混凝土矩形立式蝶阀井主要材料汇总表

钢筋混凝土矩形卧式蝶阀井

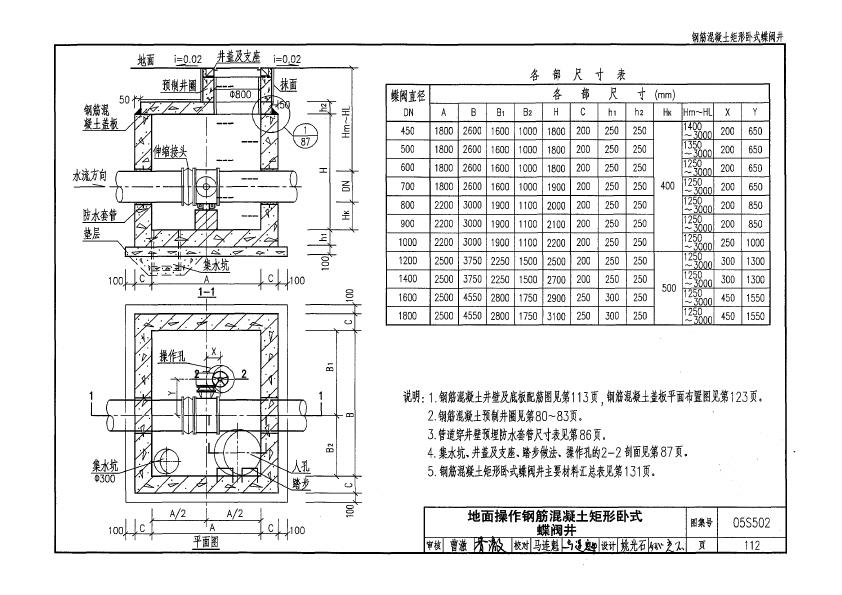

地面操作钢筋混凝土矩形卧式蝶阀井

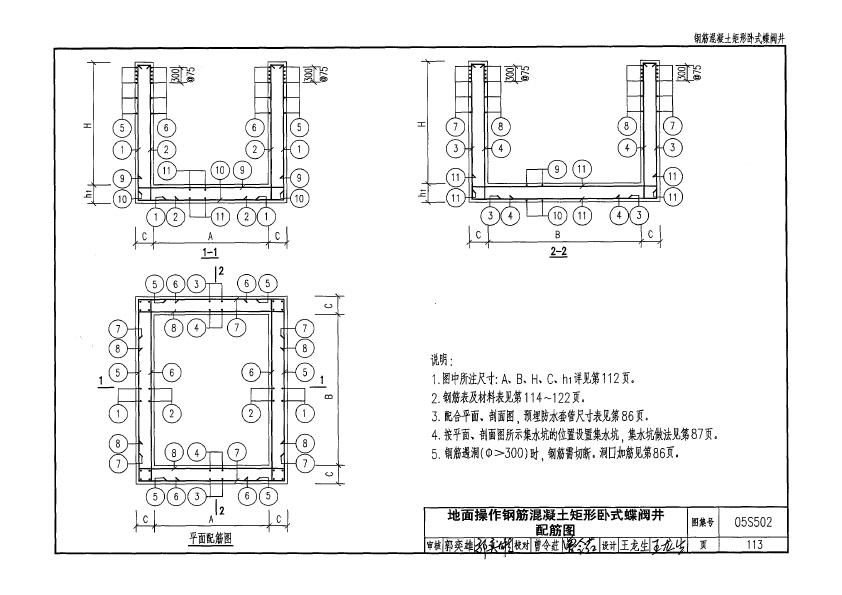

地面操作钢筋混凝土矩形卧式蝶阀井配筋图

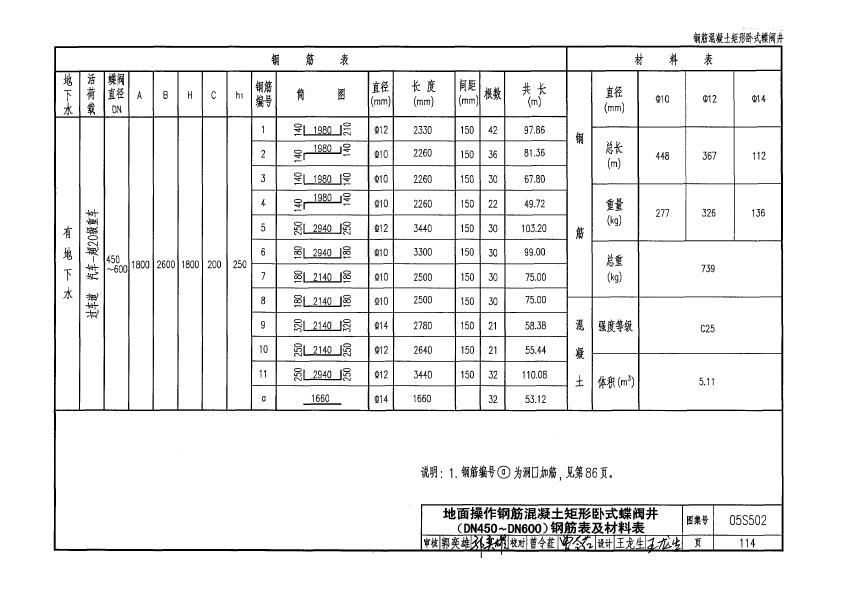

地面操作钢筋混凝土矩形卧式蝶阀井(DN450~DN600)钢筋表及材料表

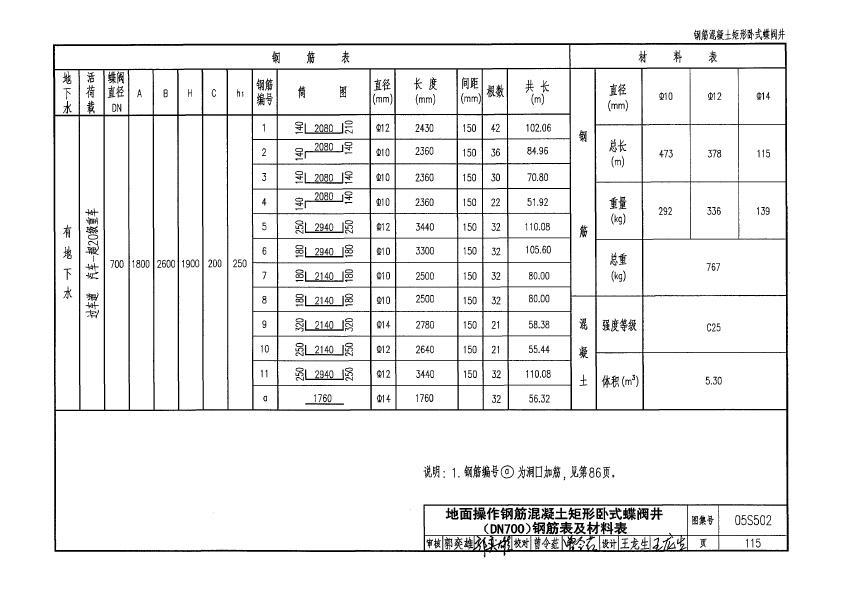

地面操作钢筋混凝土矩形卧式蝶阀井(DN700)钢筋表及材料表

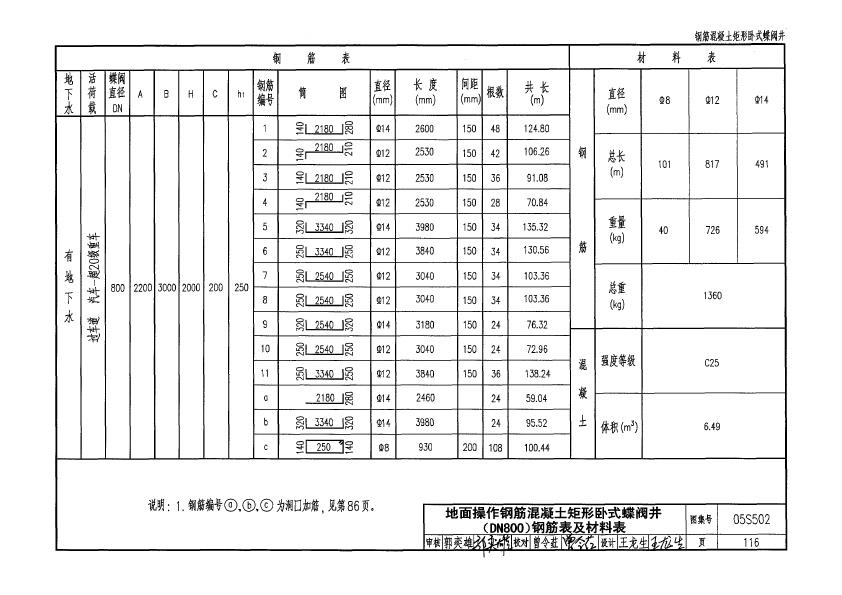

地面操作钢筋混凝土矩形卧式蝶阀井(DN800)钢筋表及材料表

地面操作钢筋混凝土矩形卧式蝶阀井(DN900)钢筋表及材料表

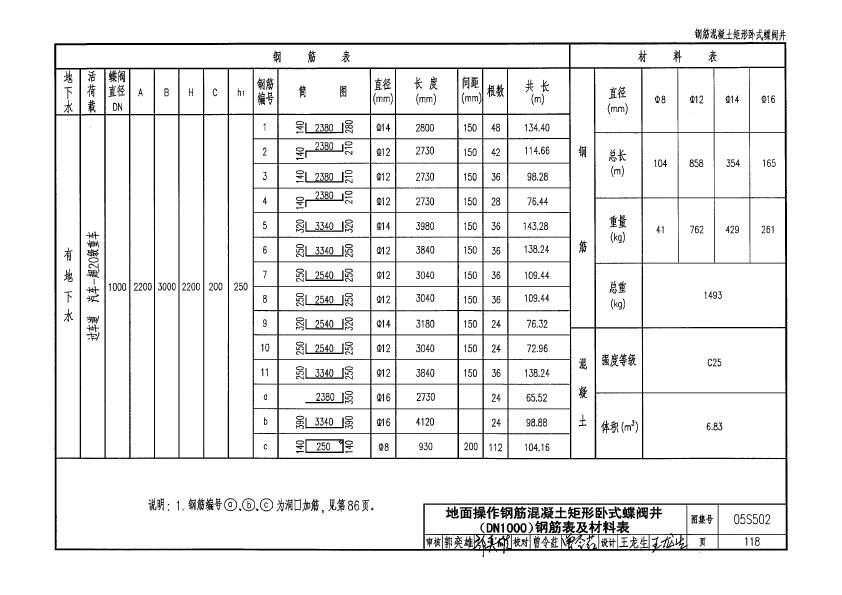

地面操作钢筋混凝土矩形卧式蝶阀井(DN1000)钢筋表及材料表

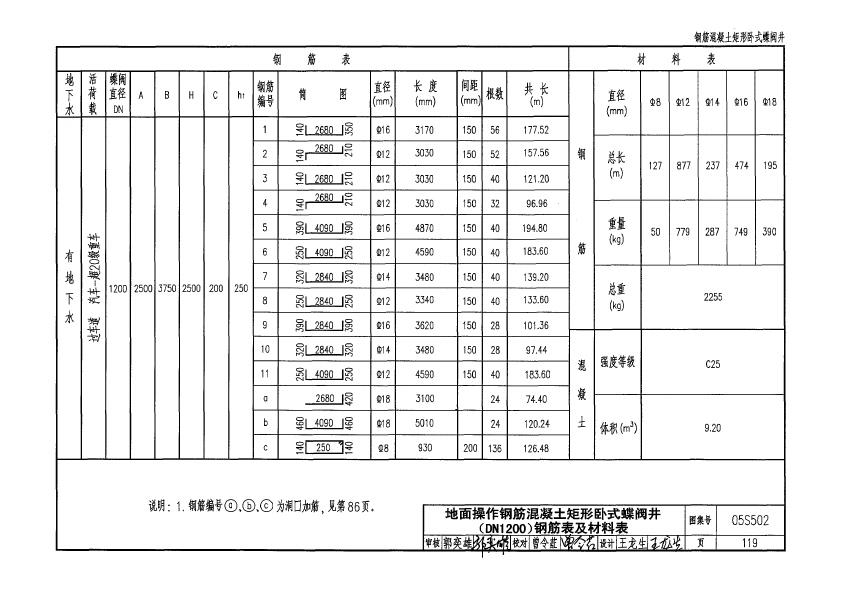

地面操作钢筋混凝土矩形卧式蝶阀井(DN1200)钢筋表及材料表

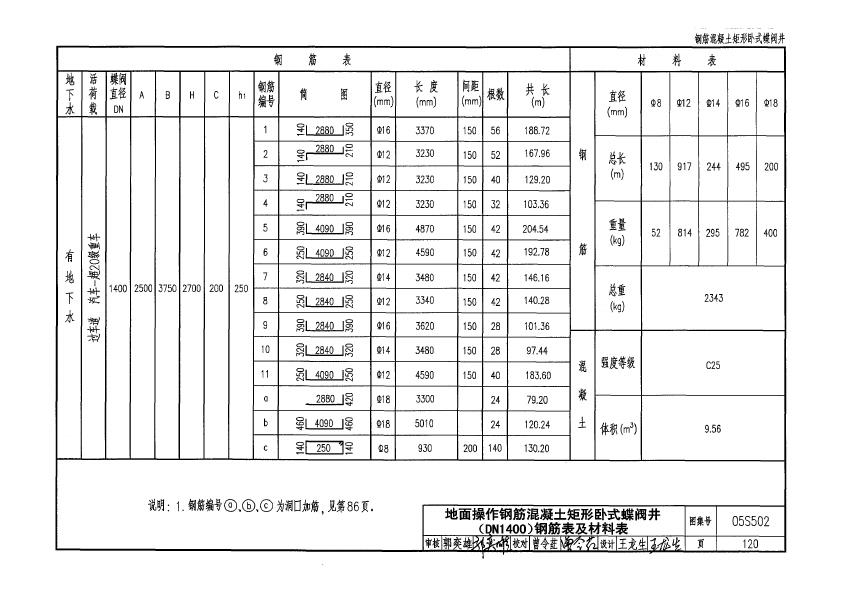

地面操作钢筋混凝土矩形卧式蝶阀井(DN1400)钢筋表及材料表

地面操作钢筋混凝土矩形卧式蝶阀井(DN1600)钢筋表及材料表

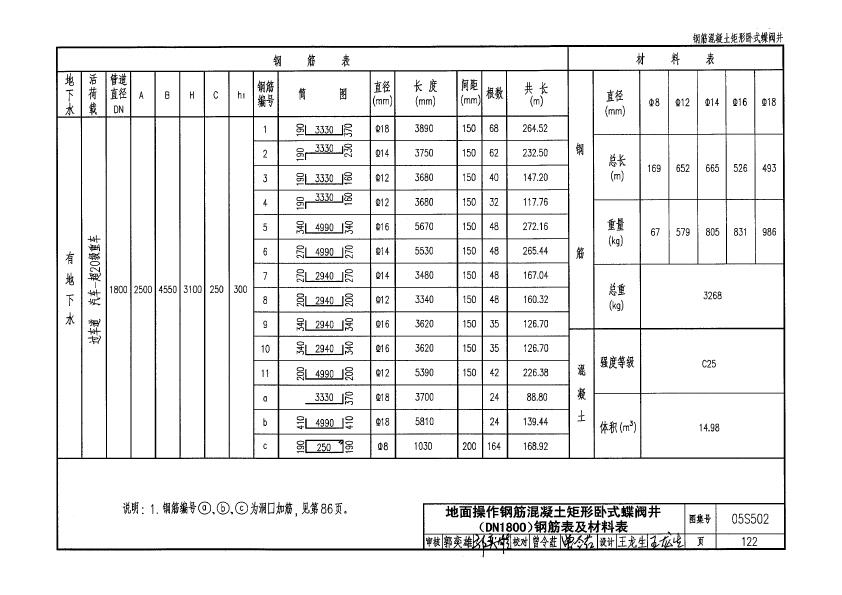

地面操作钢筋混凝土矩形卧式蝶阀井(DN1800)钢筋表及材料表

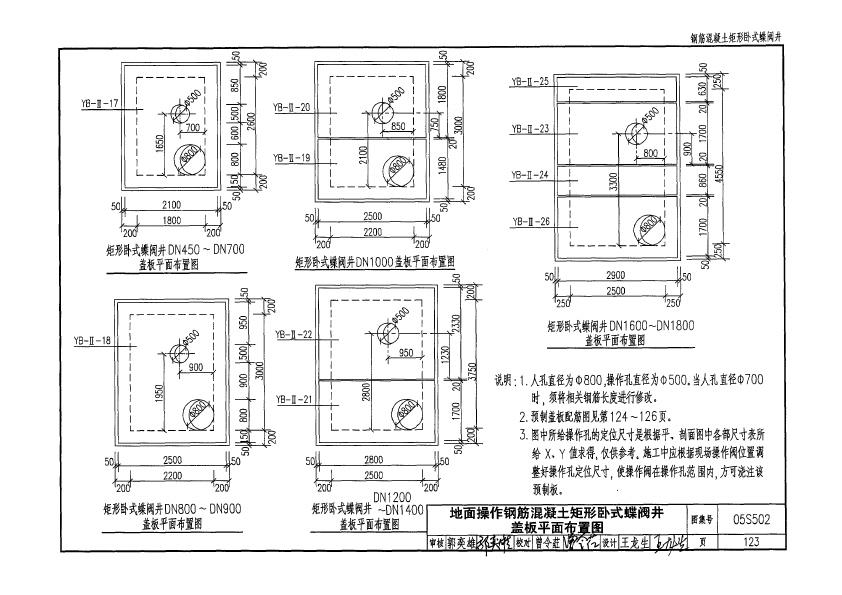

地面操作钢筋混凝土矩形卧式蝶阀井盖板平面布置图

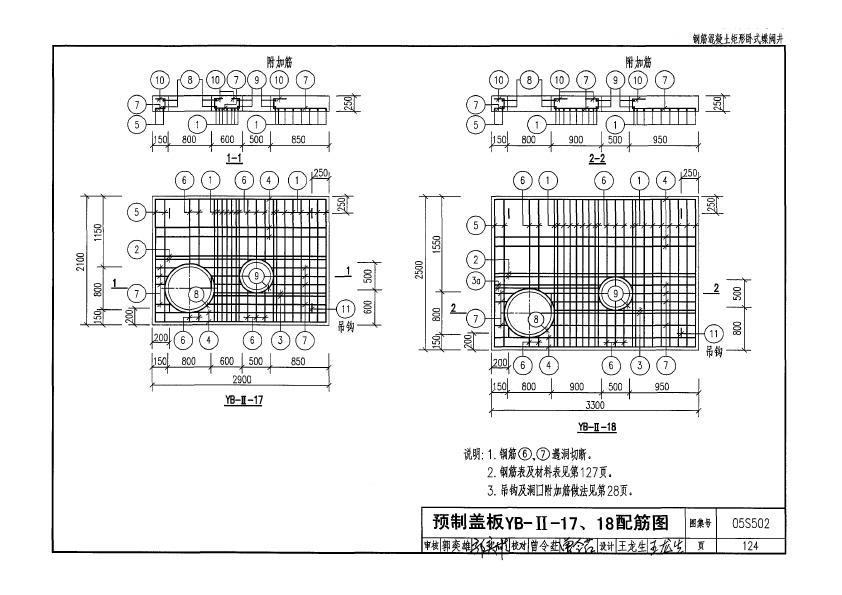

预制盖板YB-Ⅱ-17、18配筋图

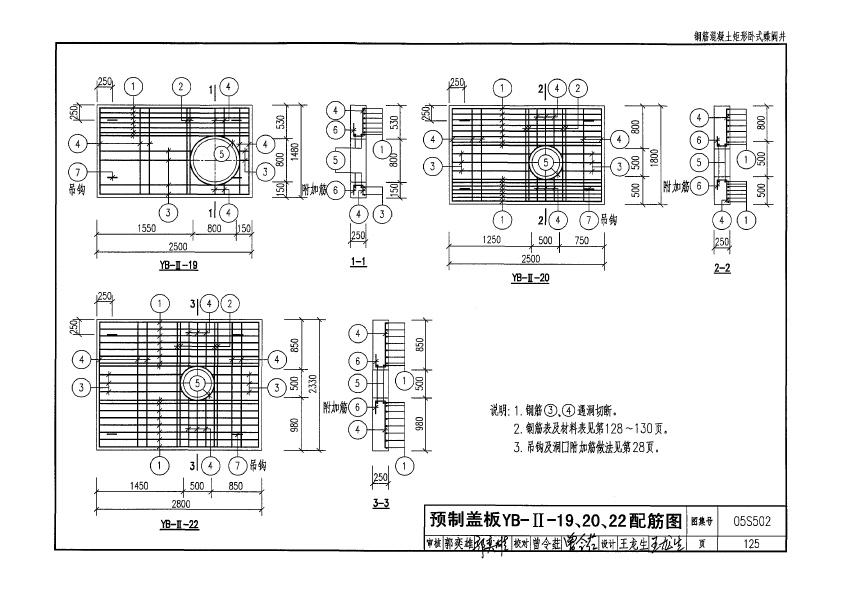

预制盖板YB-Ⅱ-19、20、22配筋图

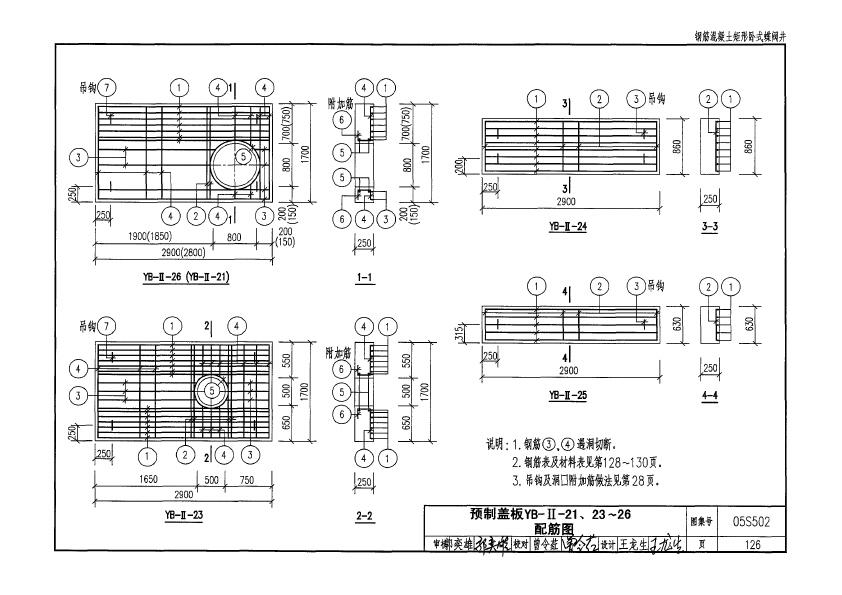

预制盖板YB-Ⅱ-21、23~26配筋图

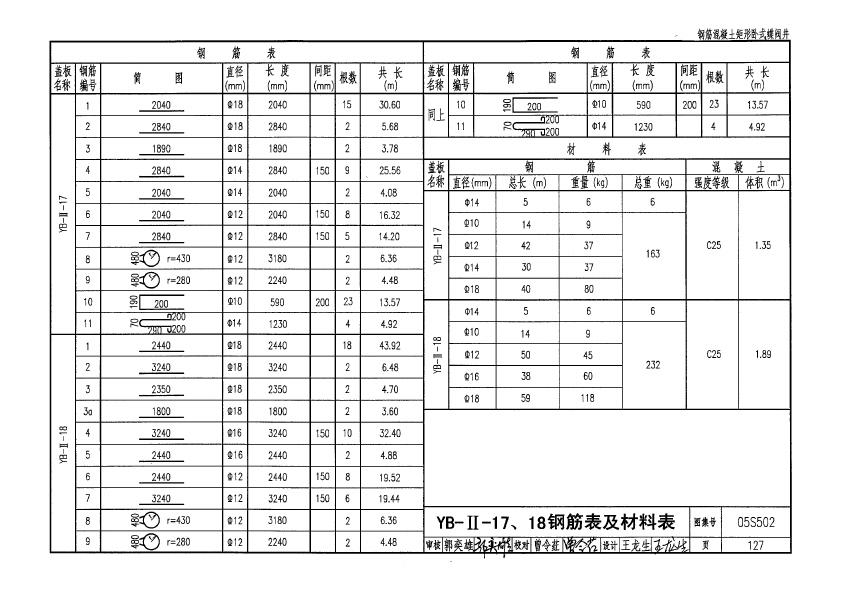

YB-Ⅱ-17、18钢筋表及材料表

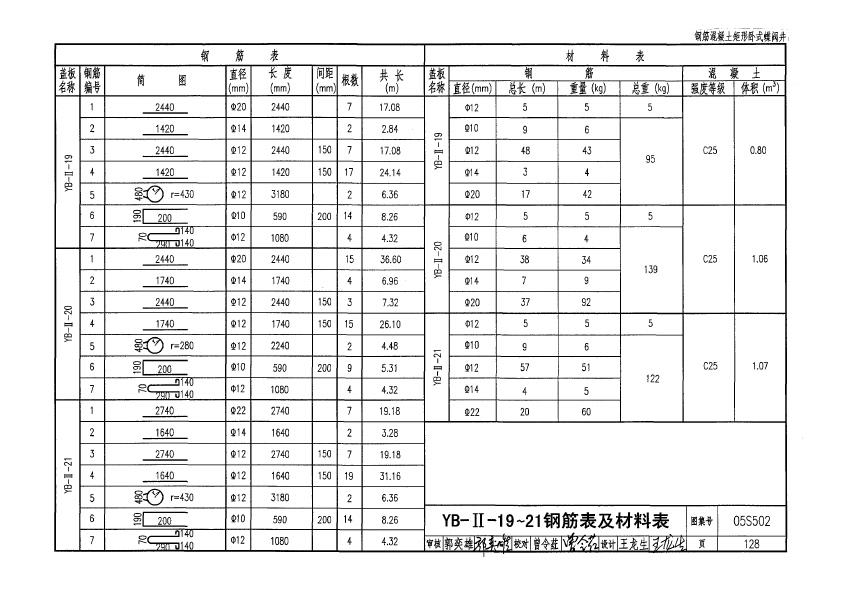

YB-Ⅱ-19~21钢筋表及材料表

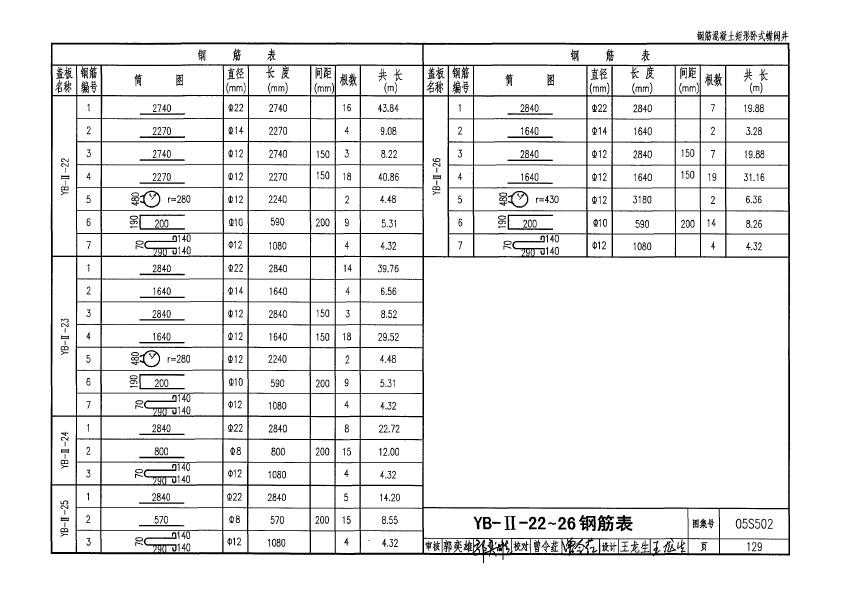

YB-Ⅱ-22~26钢筋表

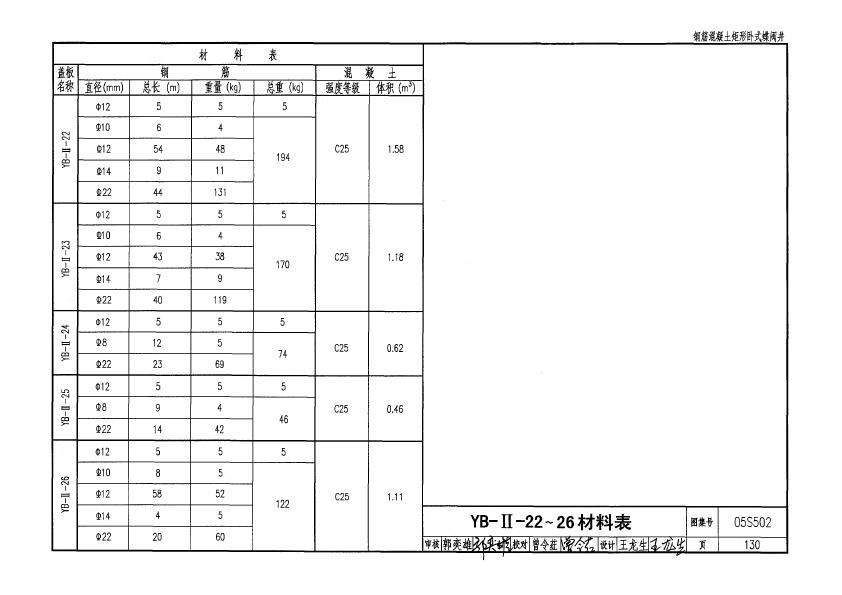

YB-Ⅱ-22~26材料表

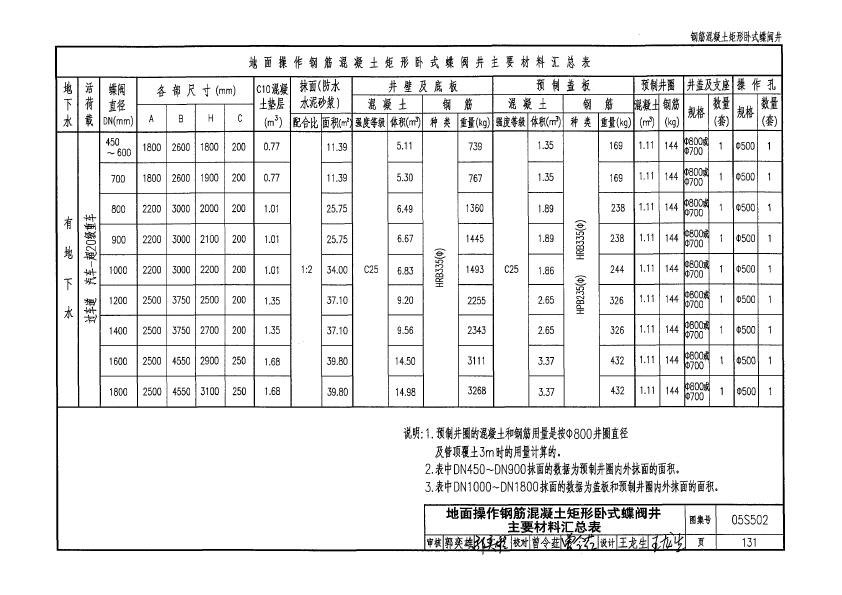

地面操作钢筋混凝土矩形卧式蝶阀井主要材料汇总表

钢筋混凝土矩形水表井

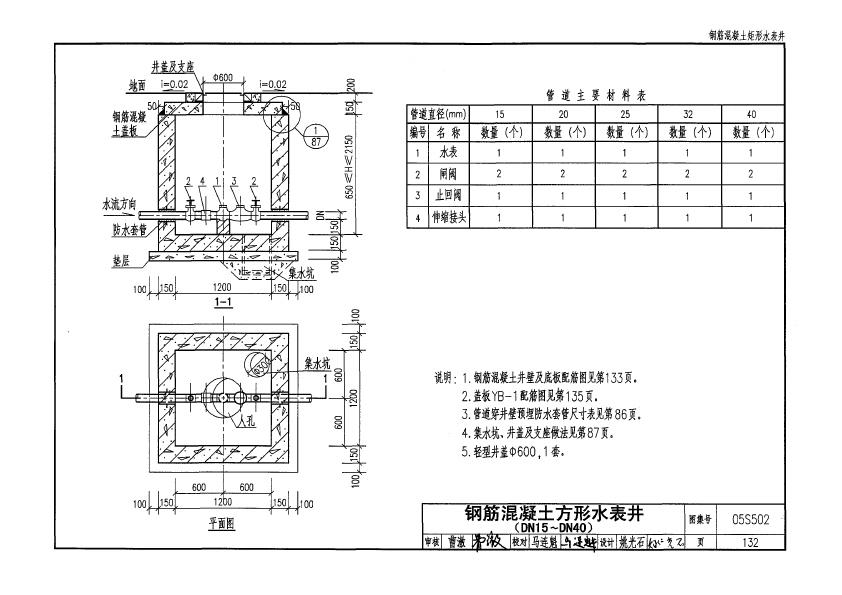

钢筋混凝土方形水表井(DN15~DN40)

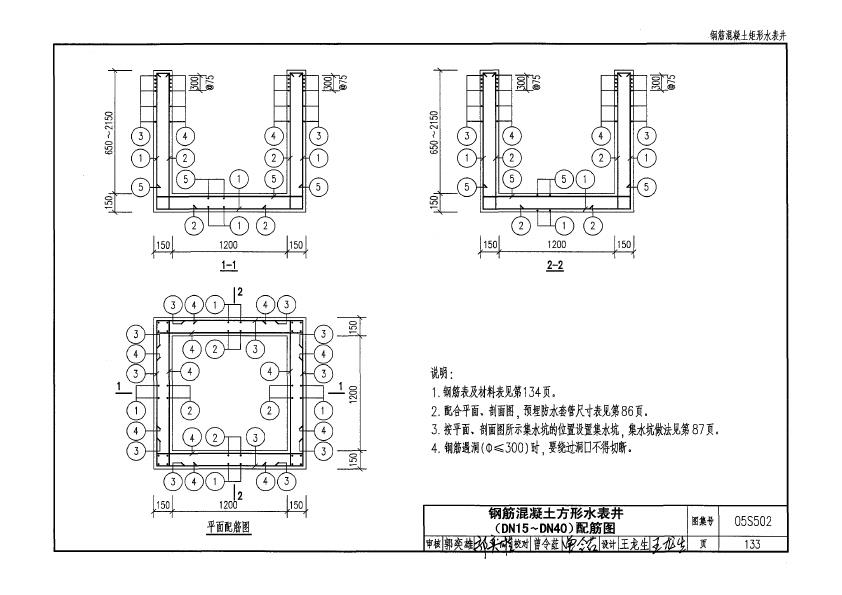

钢筋混凝土方形水表井(DN15~DN40)配筋图

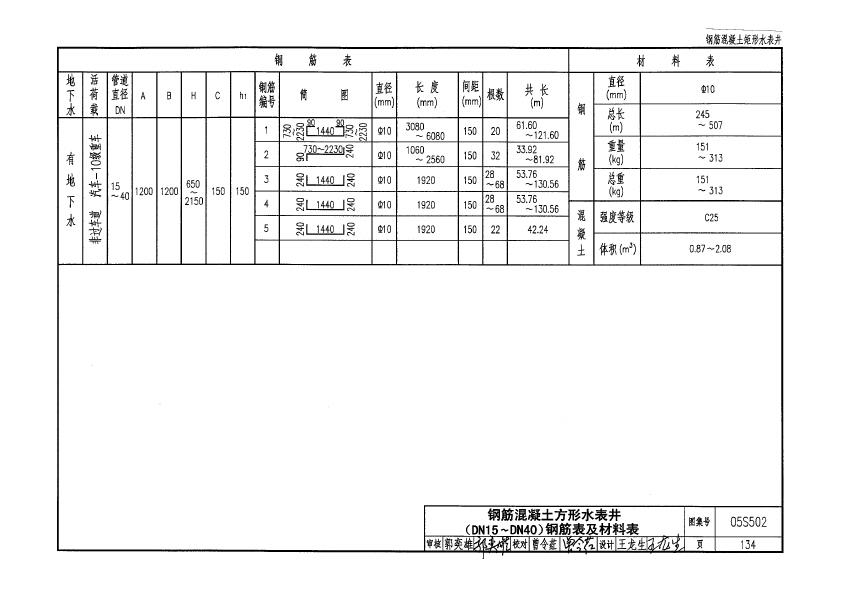

钢筋混凝土方形水表井(DN15~DN40)钢筋表及材料表

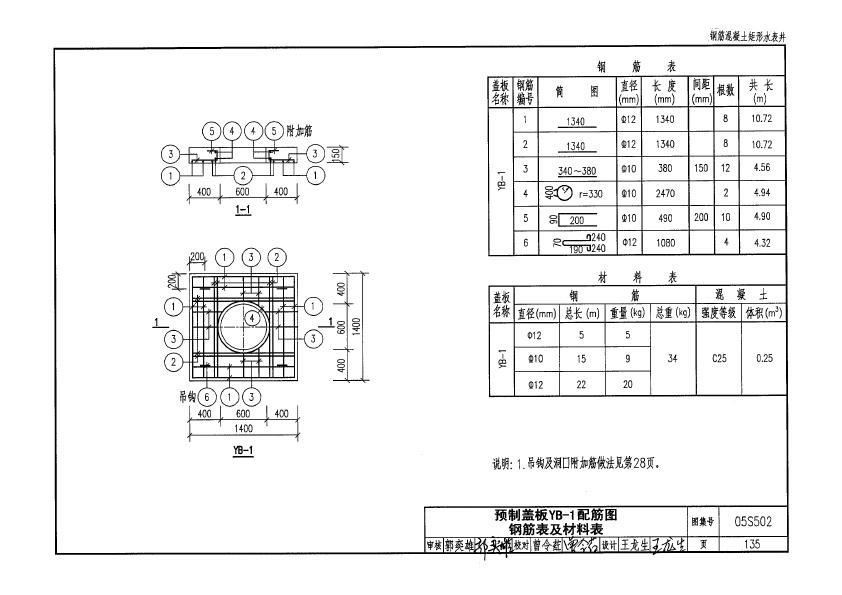

预制盖板YB-1配筋图、钢筋表及材料表

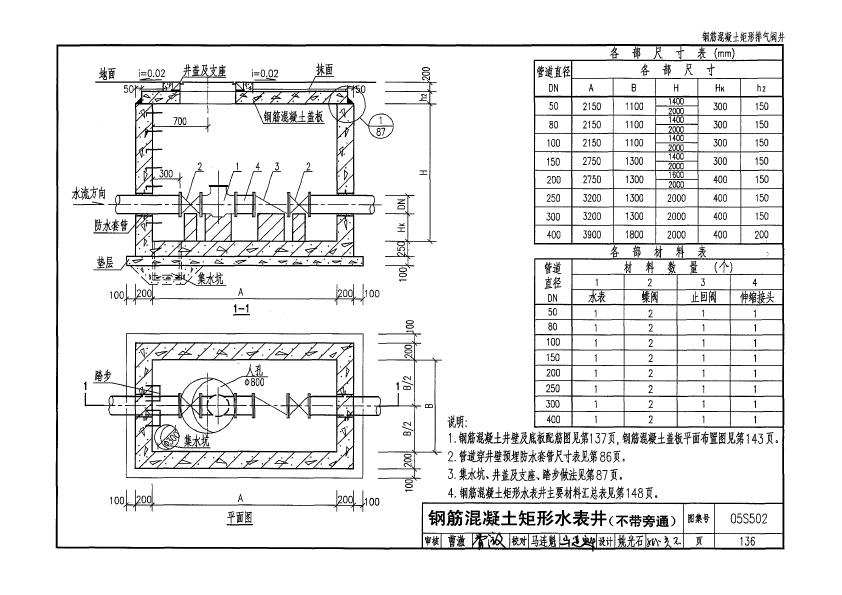

钢筋混凝土矩形水表井(不带旁通)

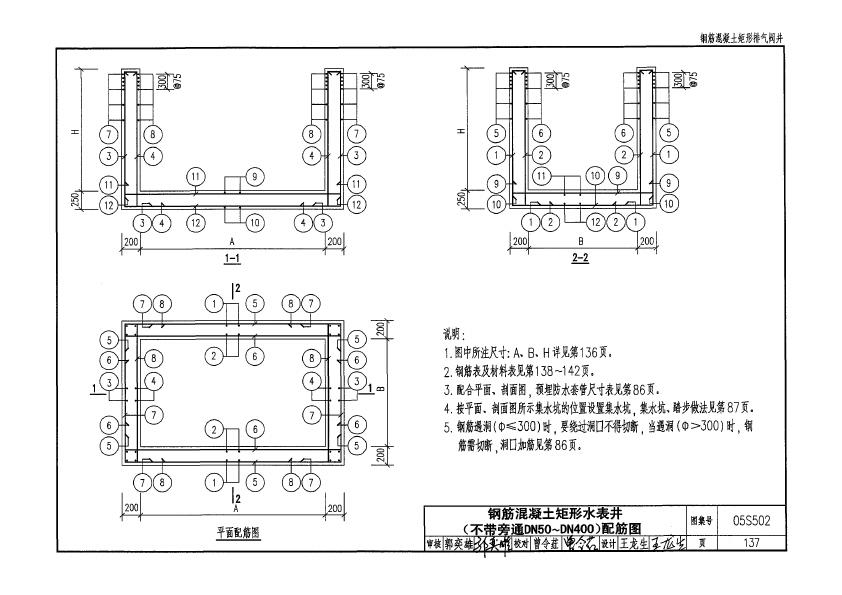

钢筋混凝土矩形水表井(不带旁通DN50~DN400)配筋图

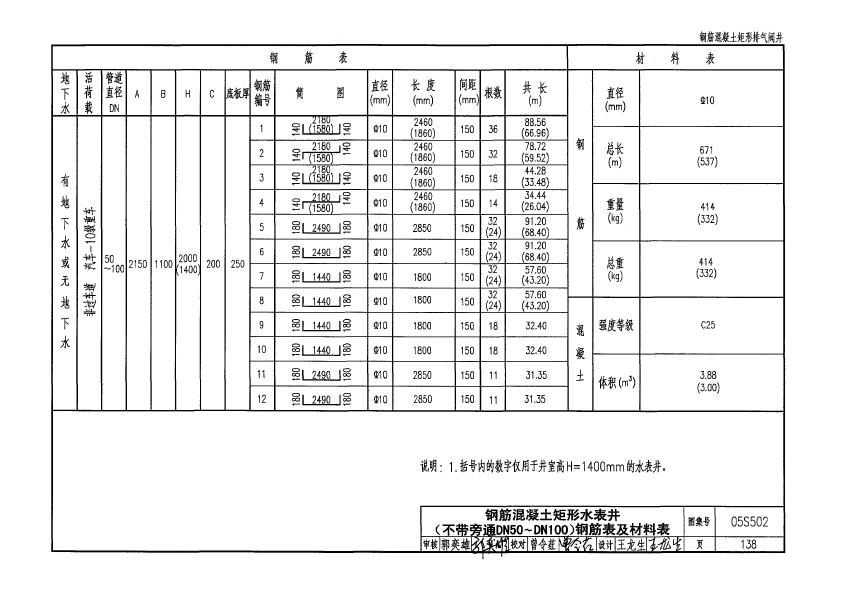

钢筋混凝土矩形水表井(不带旁通DN50~DN100)钢筋表及材料表

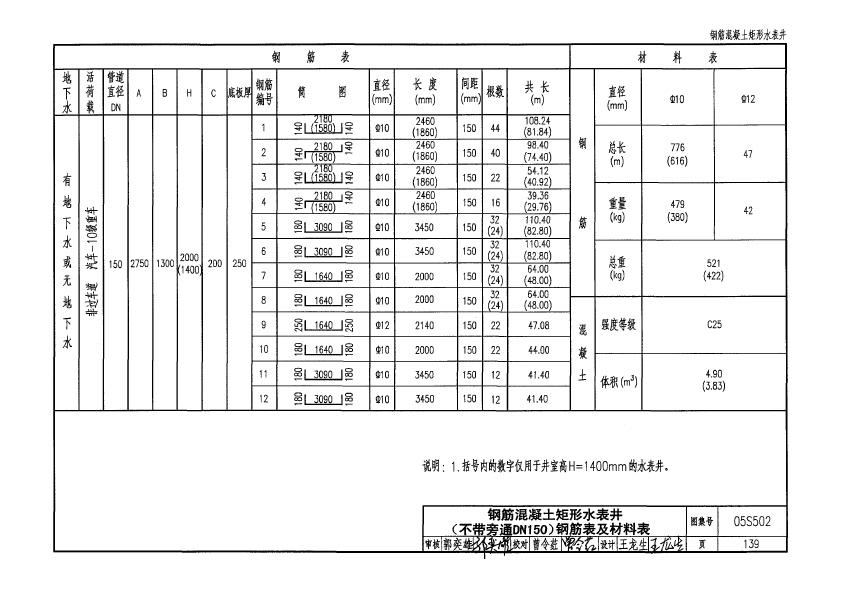

钢筋混凝土矩形水表井(不带旁通DN150)钢筋表及材料表

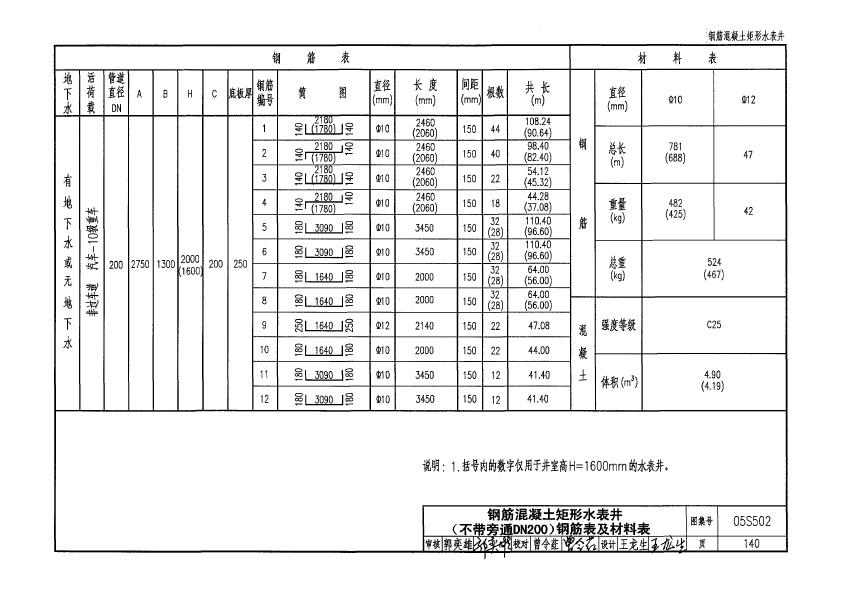

钢筋混凝土矩形水表井(不带旁通DN200)钢筋表及材料表

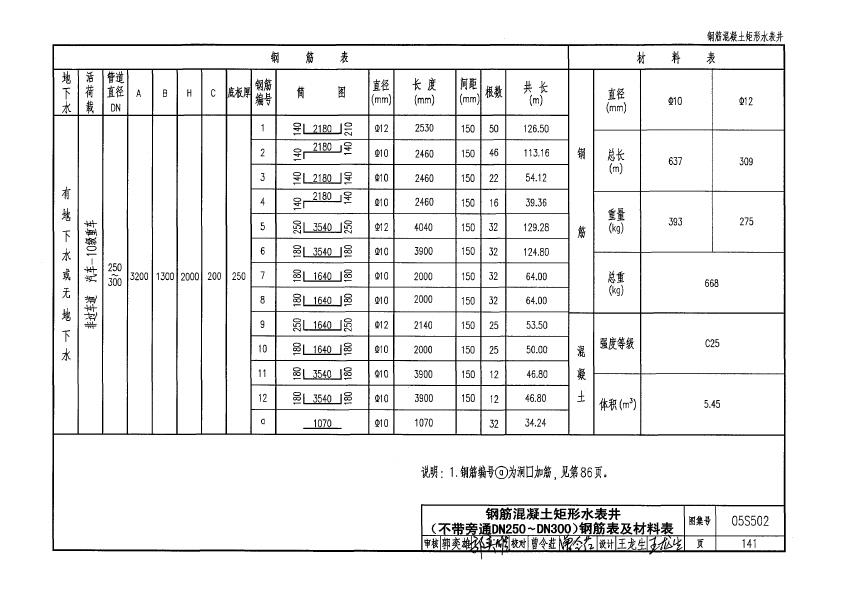

钢筋混凝土矩形水表井(不带旁通DN250~DN300)钢筋表及材料表

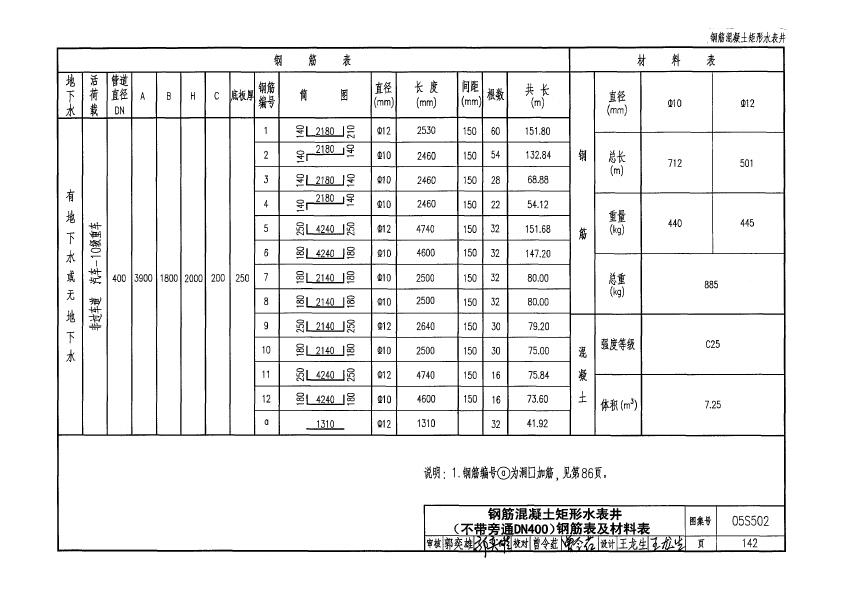

钢筋混凝土矩形水表井(不带旁通DN400)钢筋表及材料表

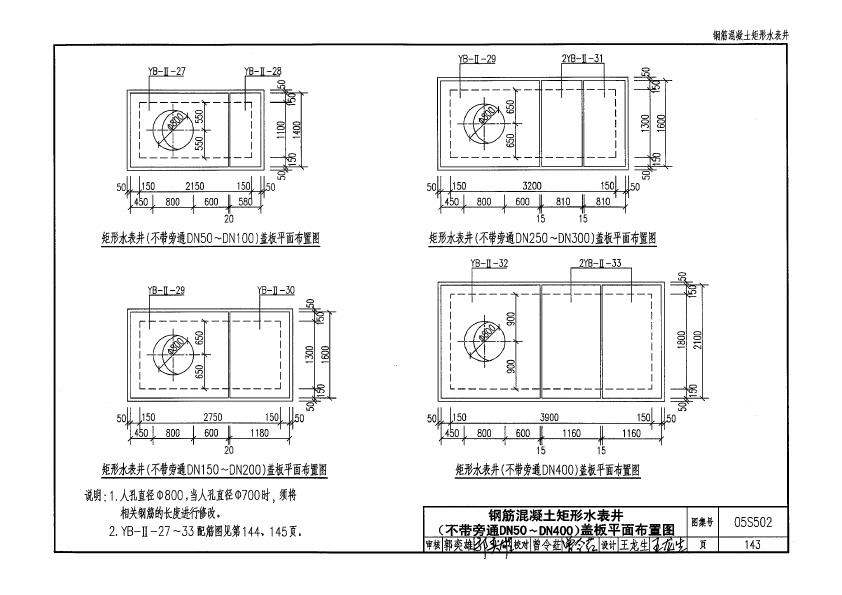

钢筋混凝土矩形水表井(不带旁通DN50~DN400)盖板平面布置图

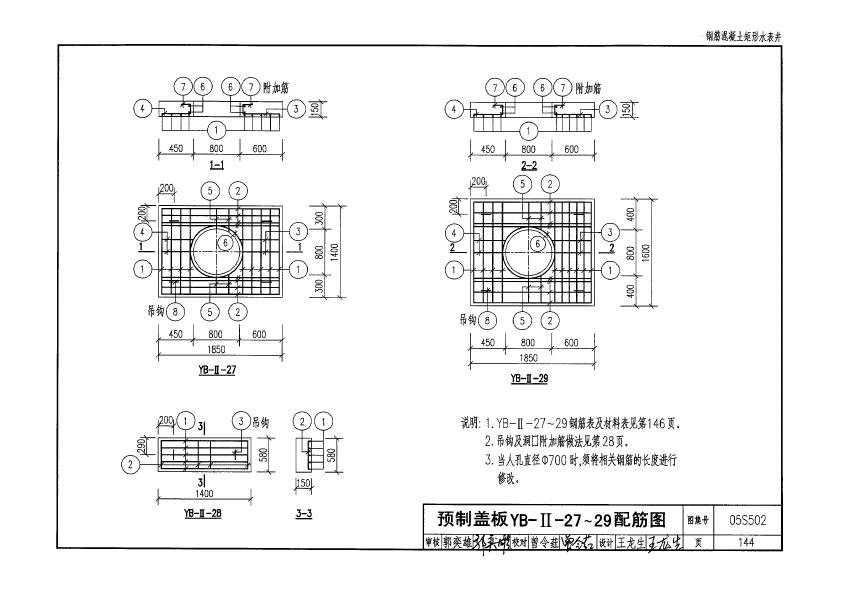

预制盖板YB-Ⅱ-27~29配筋图

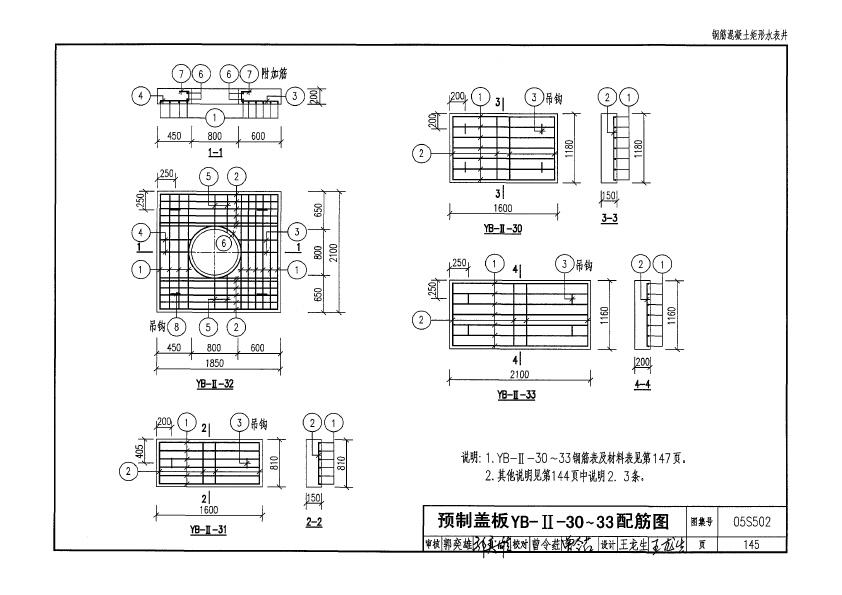

预制盖板YB-Ⅱ-30~33配筋图

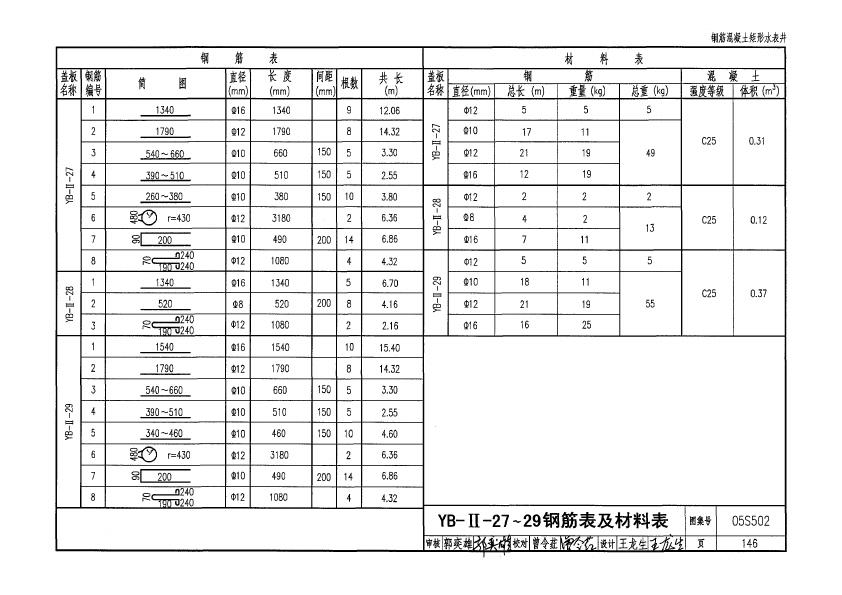

YB-Ⅱ-27~29钢筋表及材料表

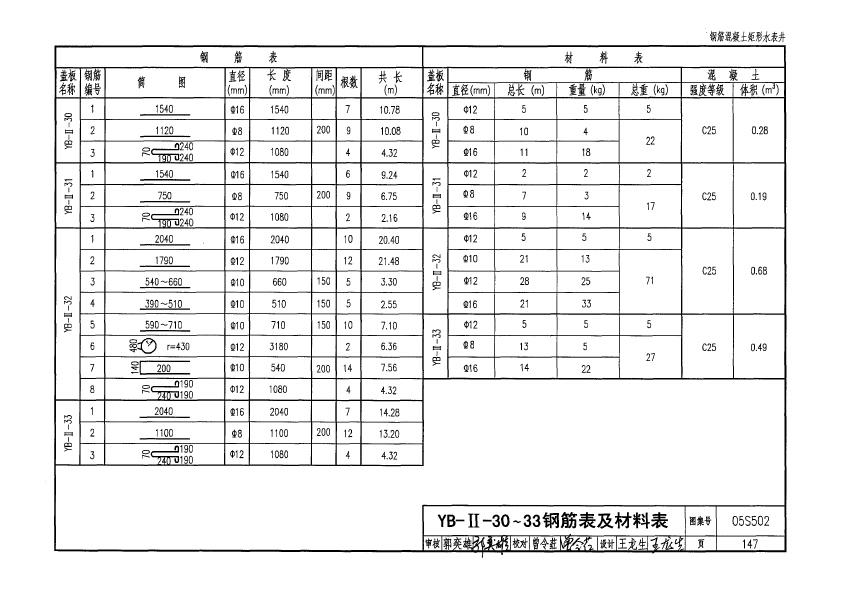

YB-Ⅱ-30~33钢筋表及材料表

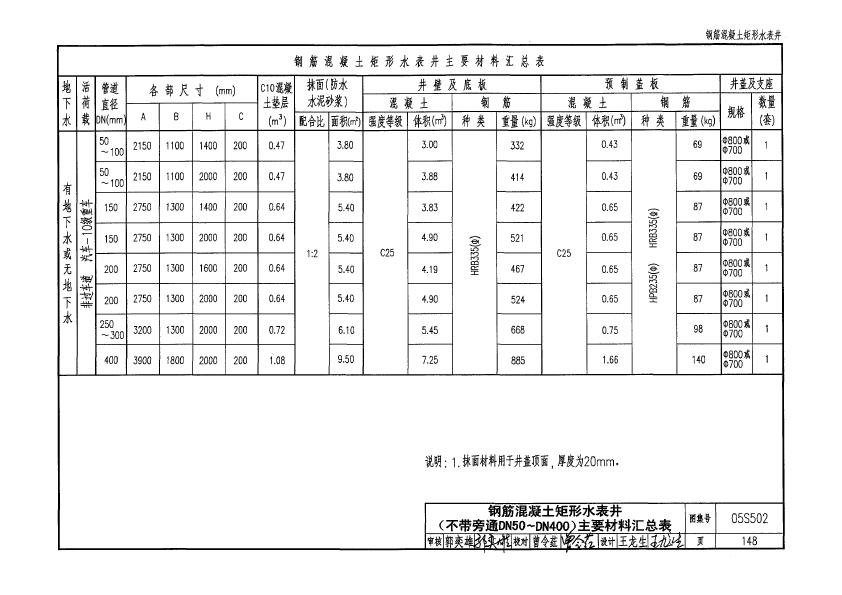

钢筋混凝土矩形水表井(不带旁通DN50~DN400)主要材料汇总表

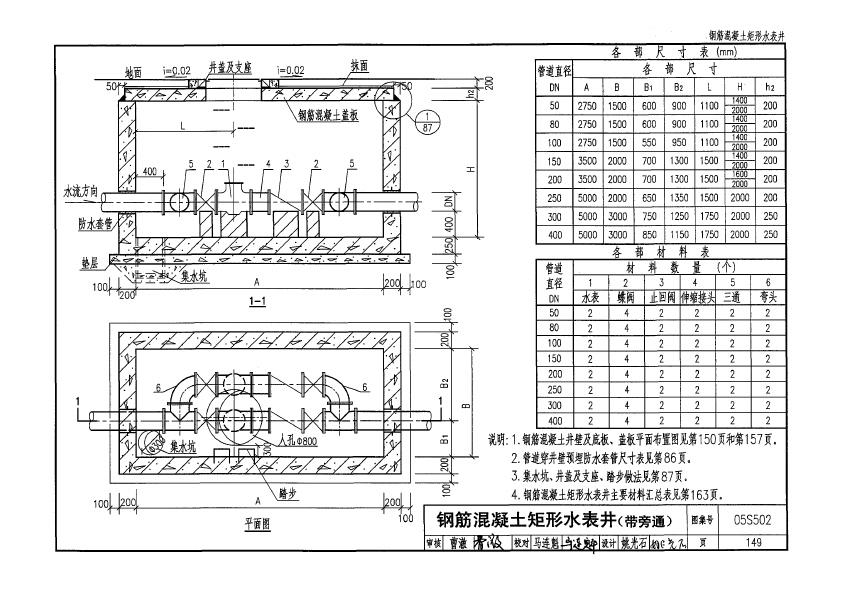

钢筋混凝土矩形水表井(带旁通)

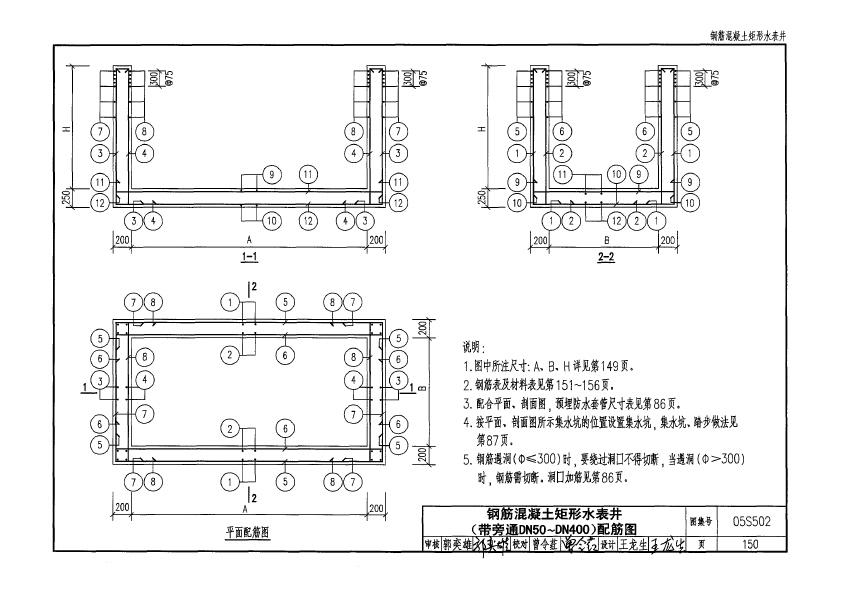

钢筋混凝土矩形水表井(带旁通DN50~DN400)配筋图

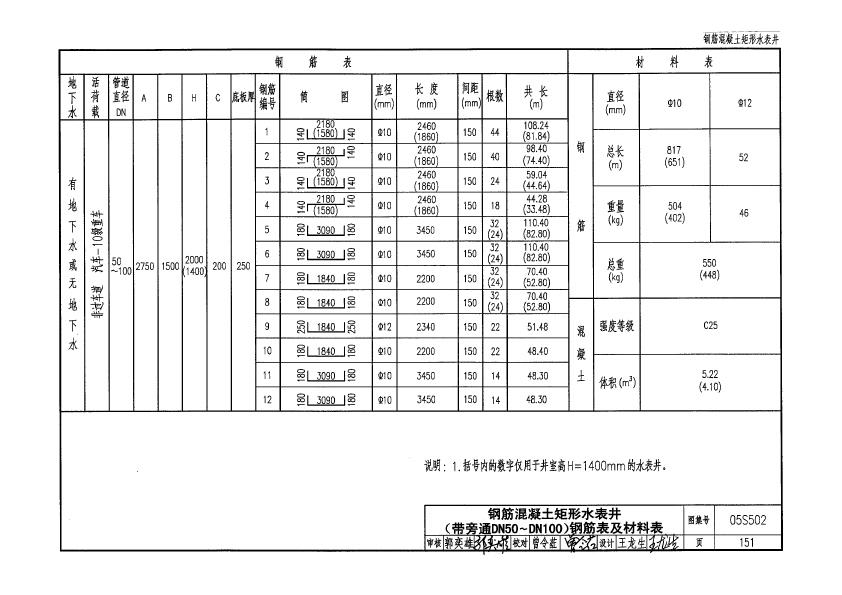

钢筋混凝土矩形水表井(带旁通DN50~DN100)钢筋表及材料表

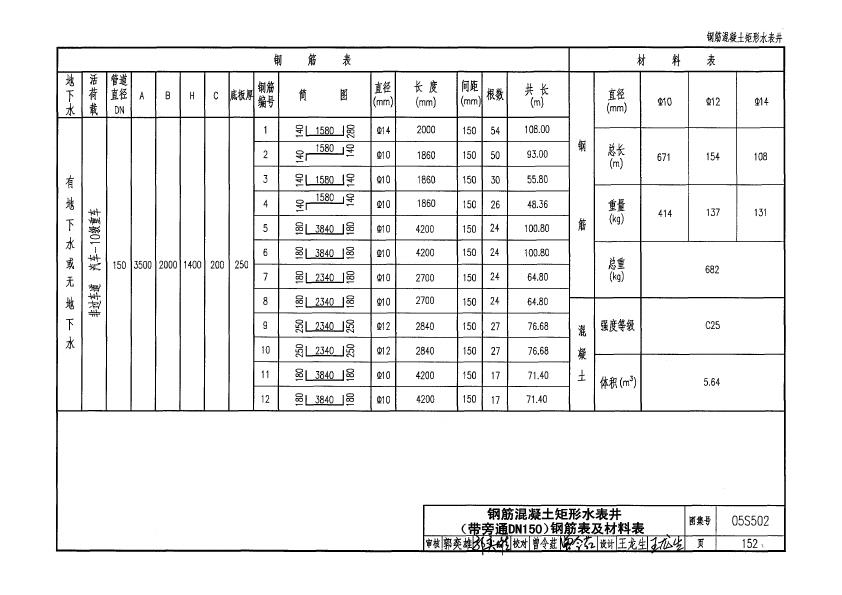

钢筋混凝土矩形水表井(带旁通DN150)钢筋表及材料表

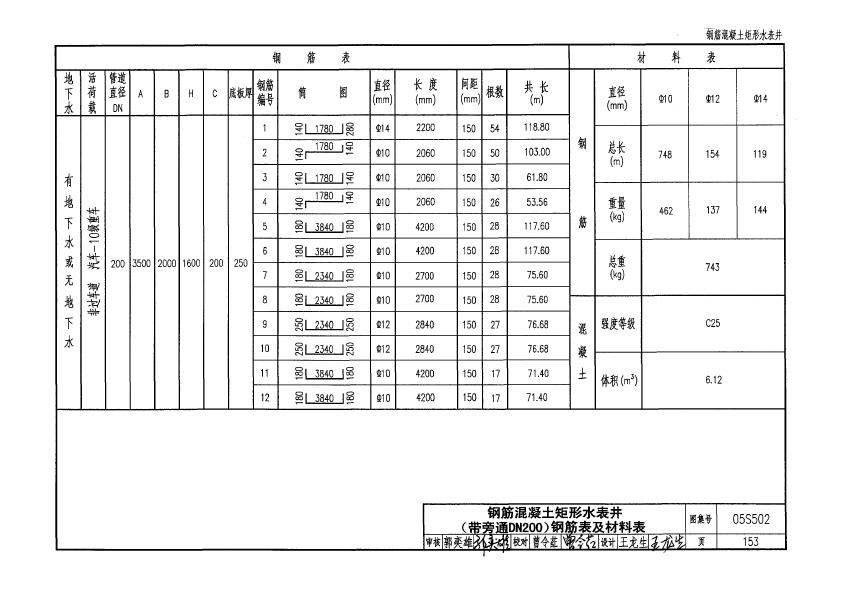

钢筋混凝土矩形水表井(带旁通DN200)钢筋表及材料表

钢筋混凝土矩形水表井(带旁通DN150~DN200)钢筋表及材料表

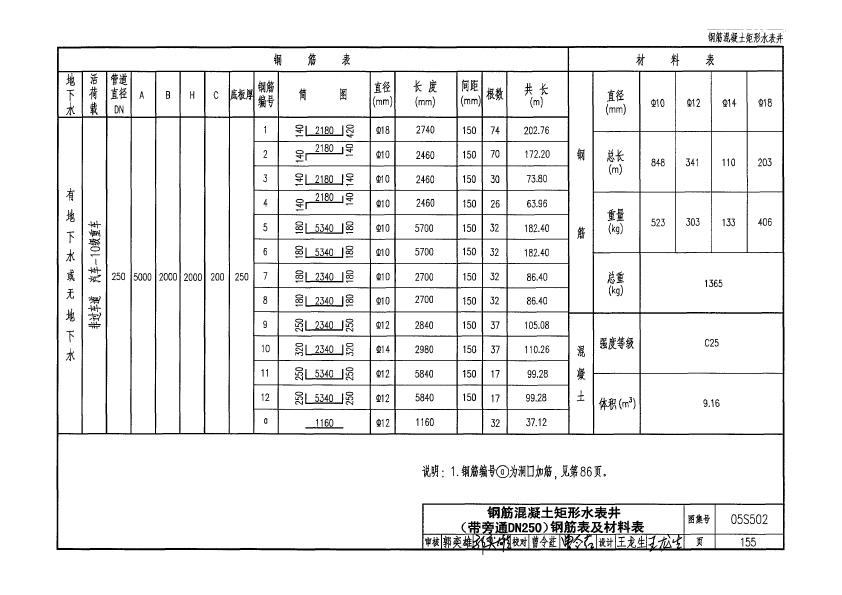

钢筋混凝土矩形水表井(带旁通DN250)钢筋表及材料表

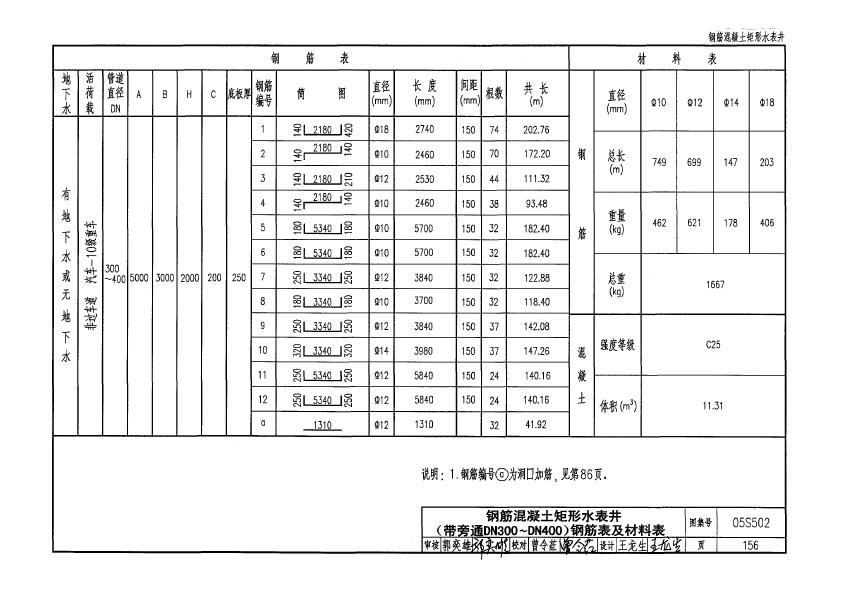

钢筋混凝土矩形水表井(带旁通DN300~DN400)钢筋表及材料表

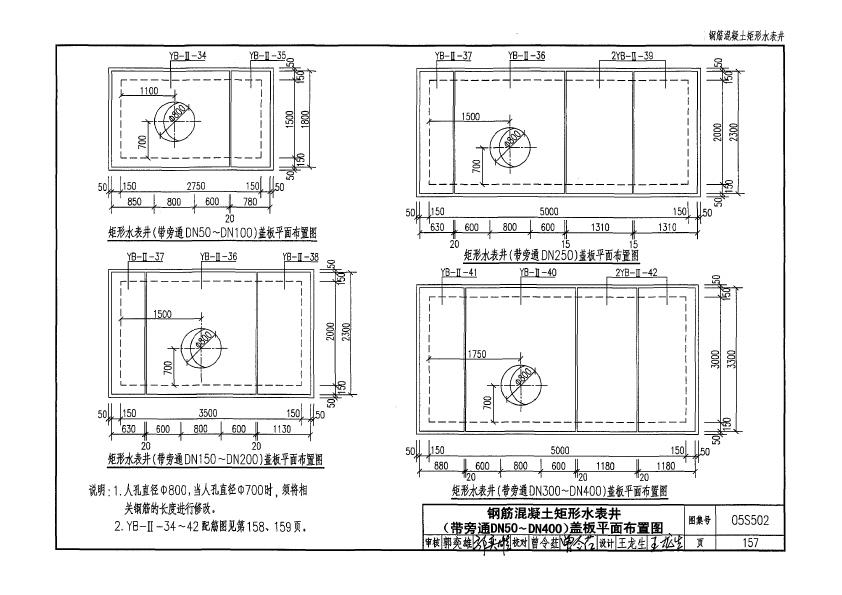

钢筋混凝土矩形水表井(带旁通DN50~DN400)盖板平面布置图

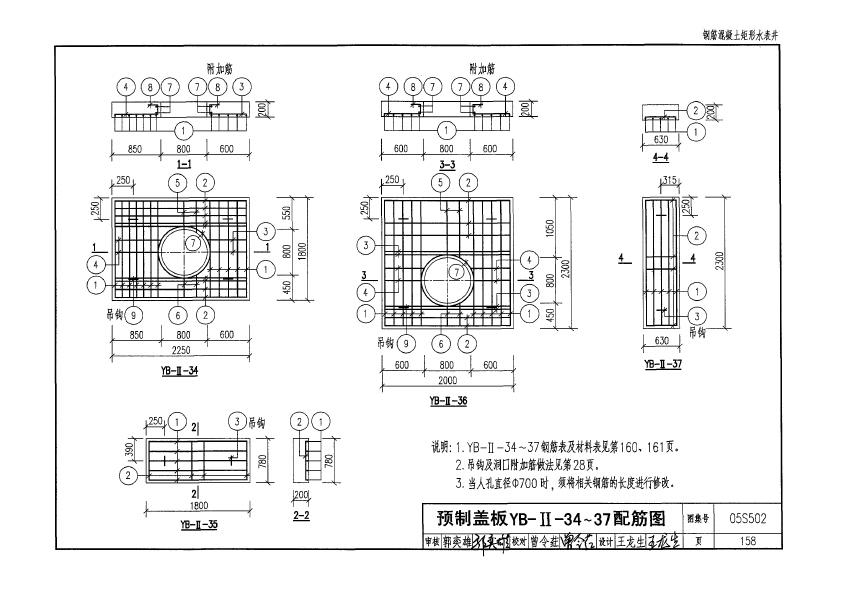

预制盖板YB-Ⅱ-34~37配筋图

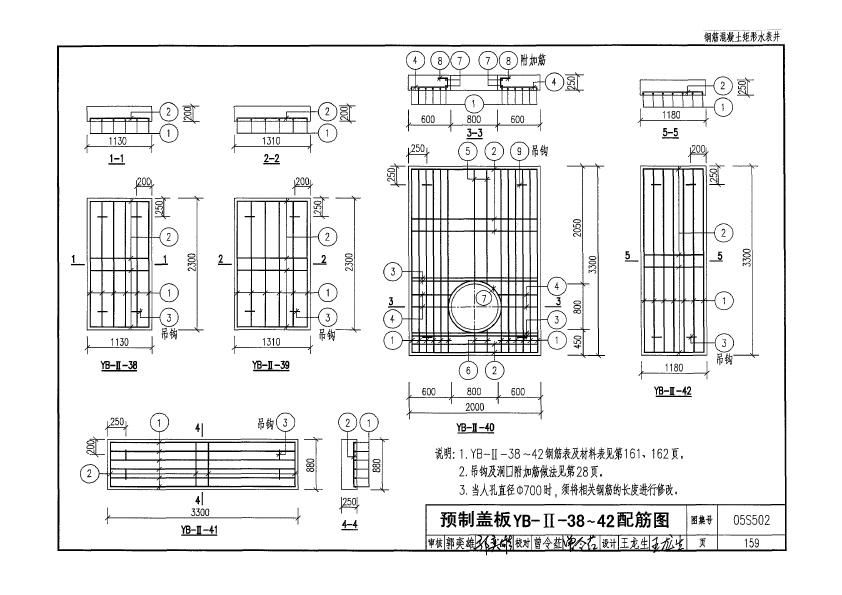

预制盖板YB-Ⅱ-38~42配筋图

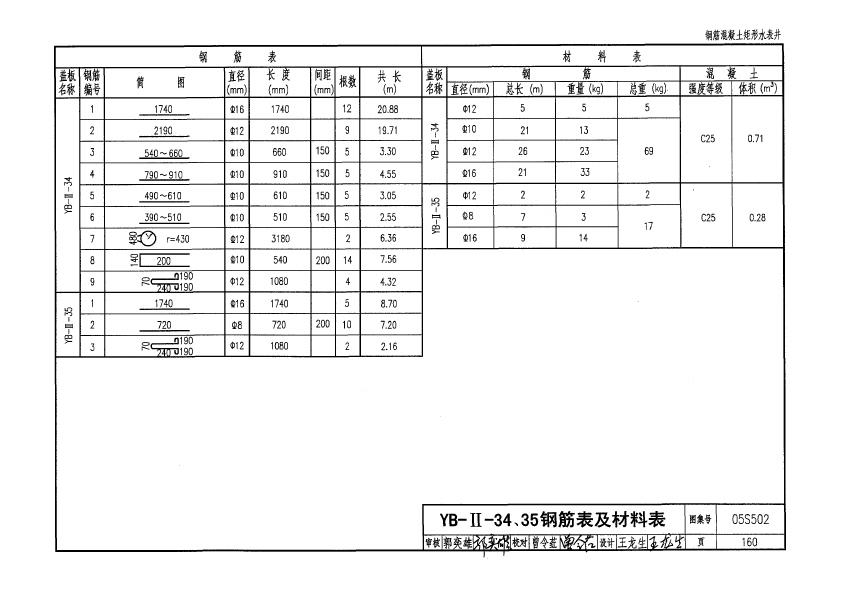

YB-Ⅱ-34、35钢筋表及材料表

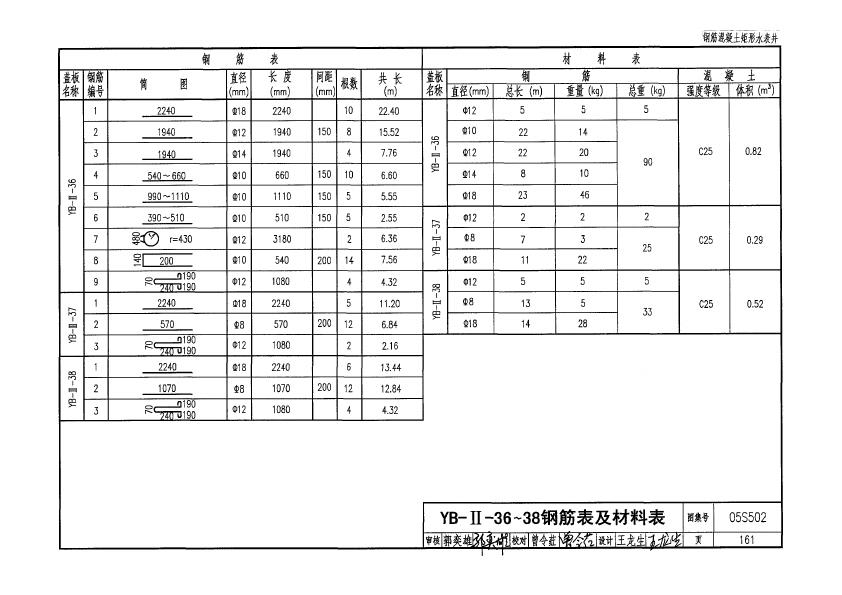

YB-Ⅱ-36~38钢筋表及材料表

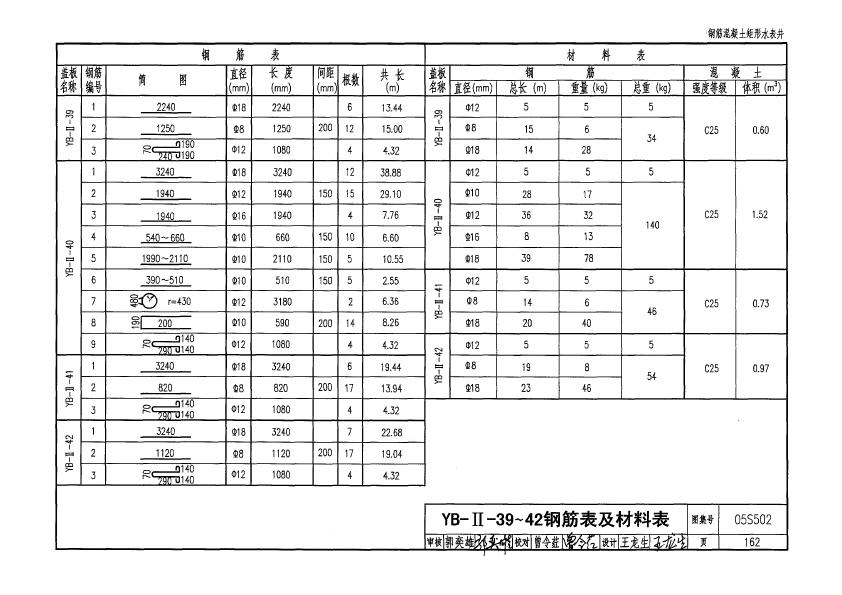

YB-Ⅱ-39~42钢筋表及材料表

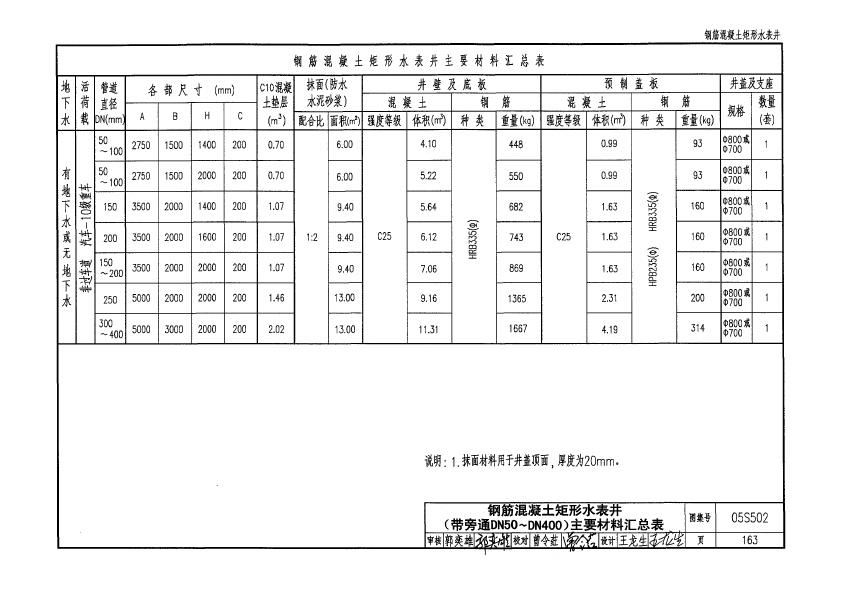

钢筋混凝土矩形水表井(带旁通DN50~DN400)主要材料汇总表

钢筋混凝土矩形排气阀井

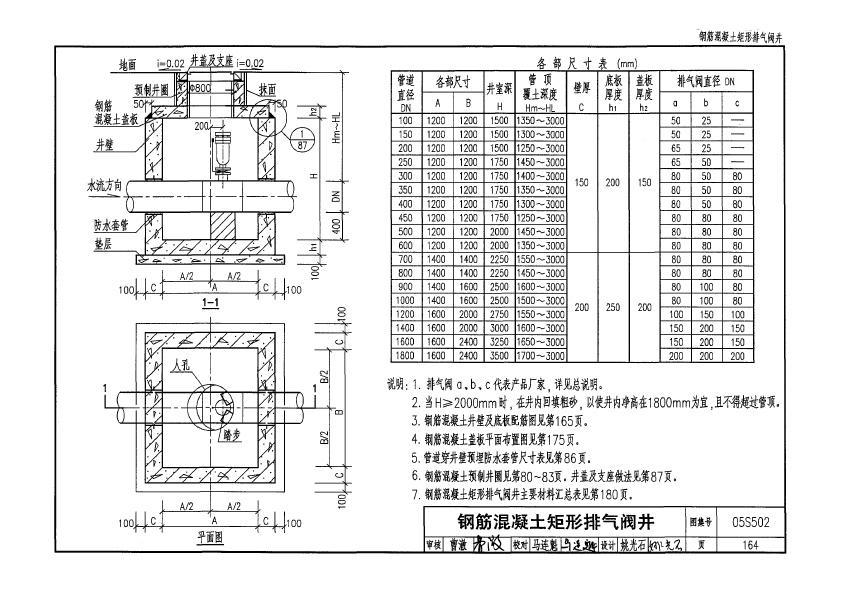

钢筋混凝土矩形排气阀井

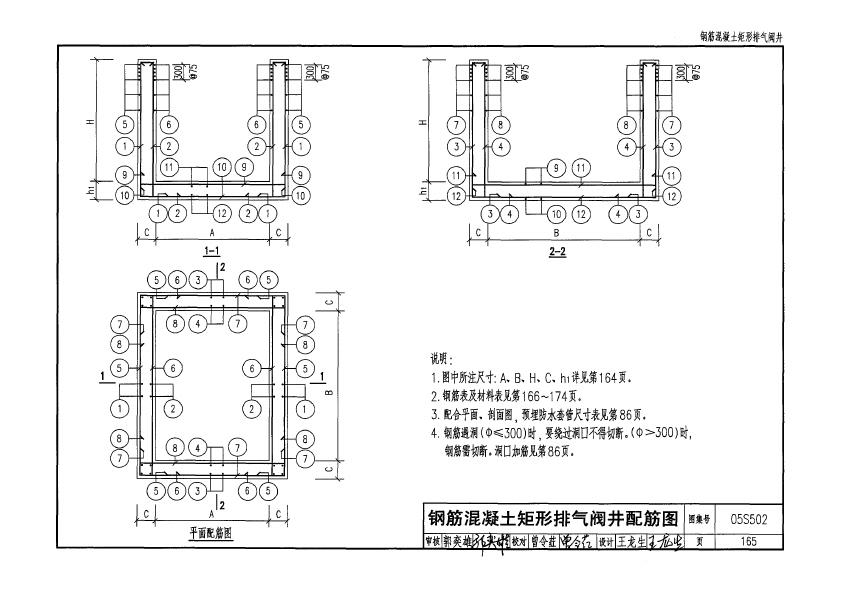

钢筋混凝土矩形排气阀井配筋图

钢筋混凝土矩形排气阀井(DN100~DN200)钢筋表及材料表

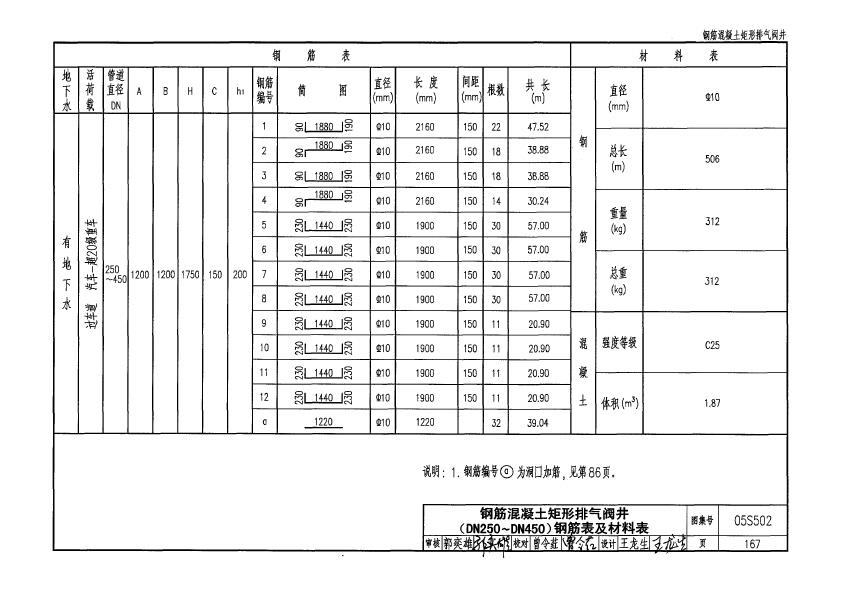

钢筋混凝土矩形排气阀井(DN250~DN450)钢筋表及材料表

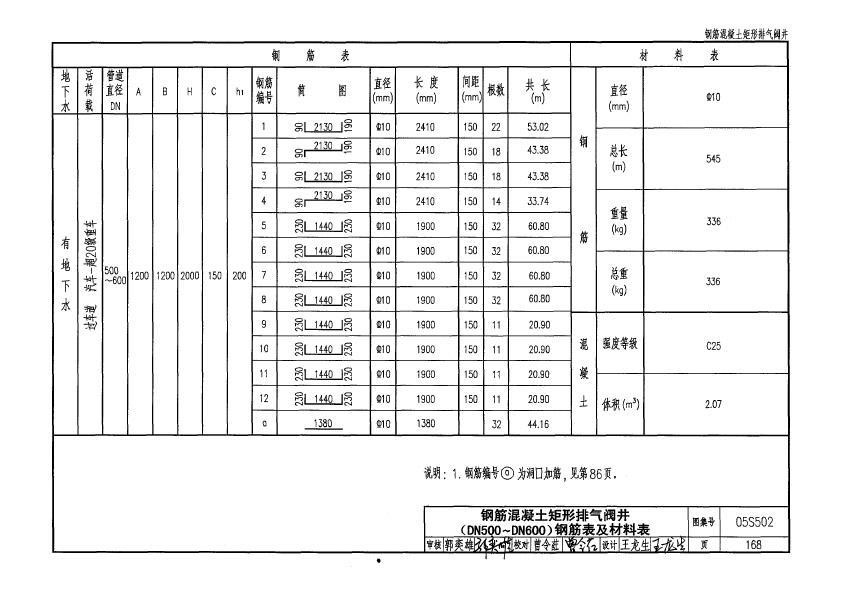

钢筋混凝土矩形排气阀井(DN500~DN600)钢筋表及材料表

钢筋混凝土矩形排气阀井(DN700~DN800)钢筋表及材料表

钢筋混凝土矩形排气阀井(DN900~DN1000)钢筋表及材料表

钢筋混凝土矩形排气阀井(DN1200)钢筋表及材料表

钢筋混凝土矩形排气阀井(DN1400)钢筋表及材料表

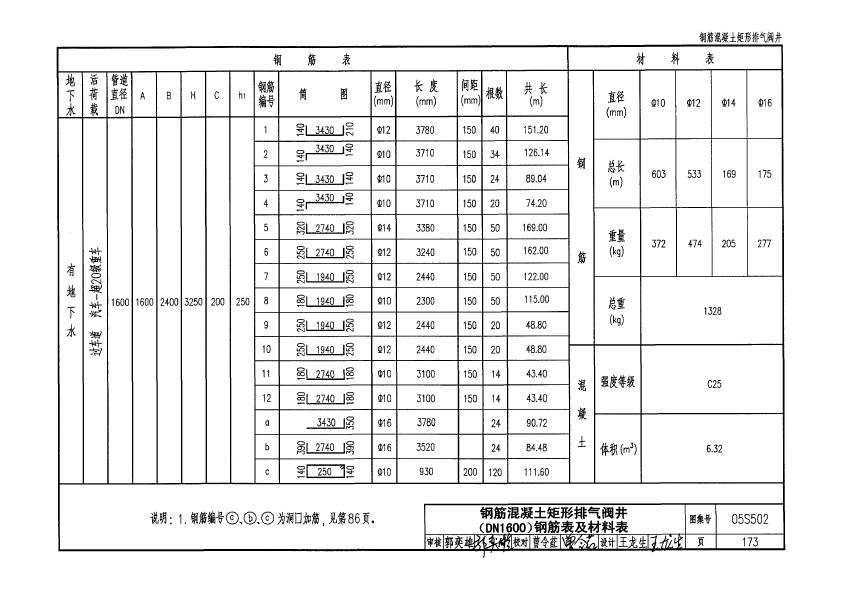

钢筋混凝土矩形排气阀井(DN1600)钢筋表及材料表

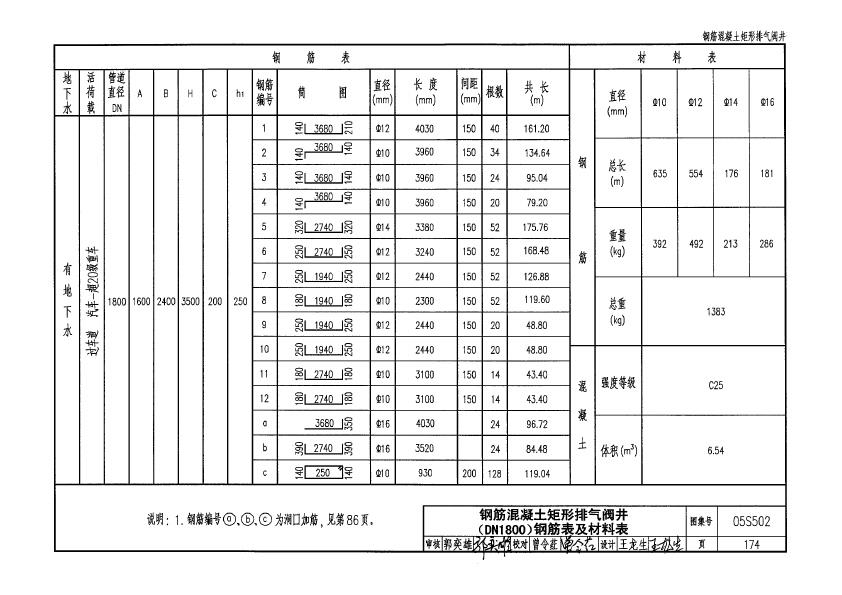

钢筋混凝土矩形排气阀井(DN1800)钢筋表及材料表

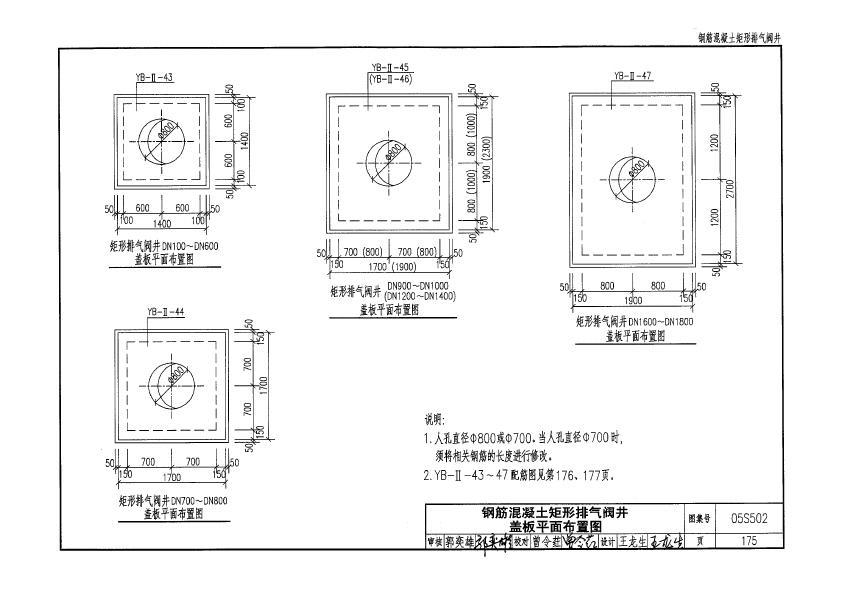

钢筋混凝土矩形排气阀井盖板平面布置图

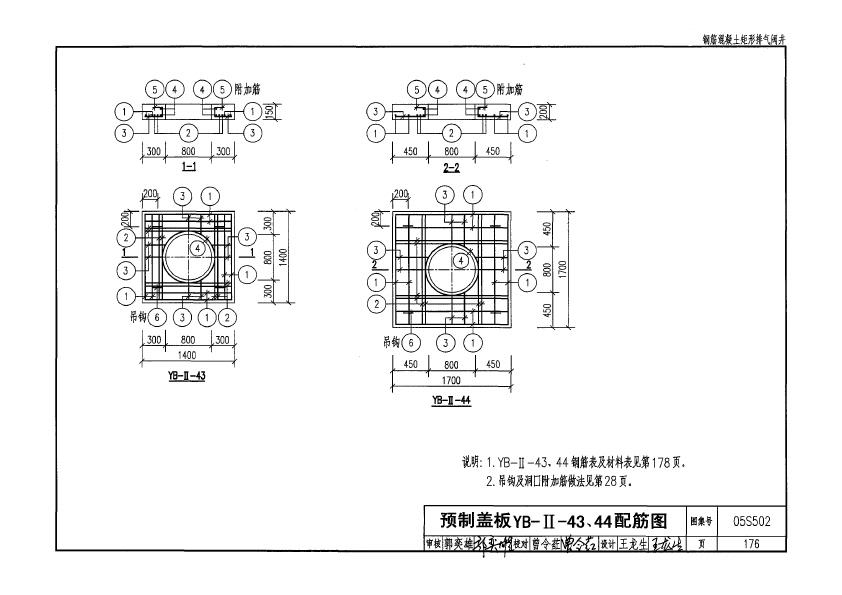

预制盖板YB-Ⅱ-43、44配筋图

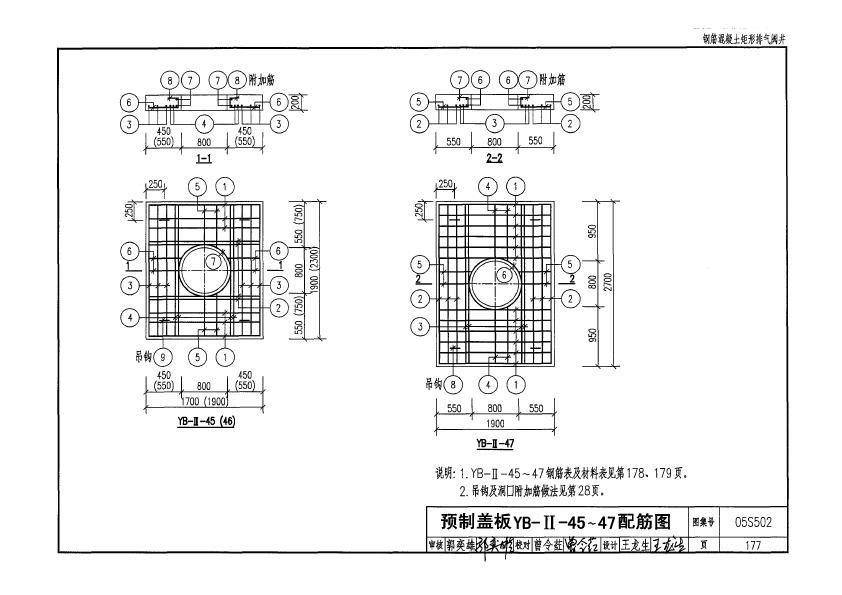

预制盖板YB-Ⅱ-45~47配筋图

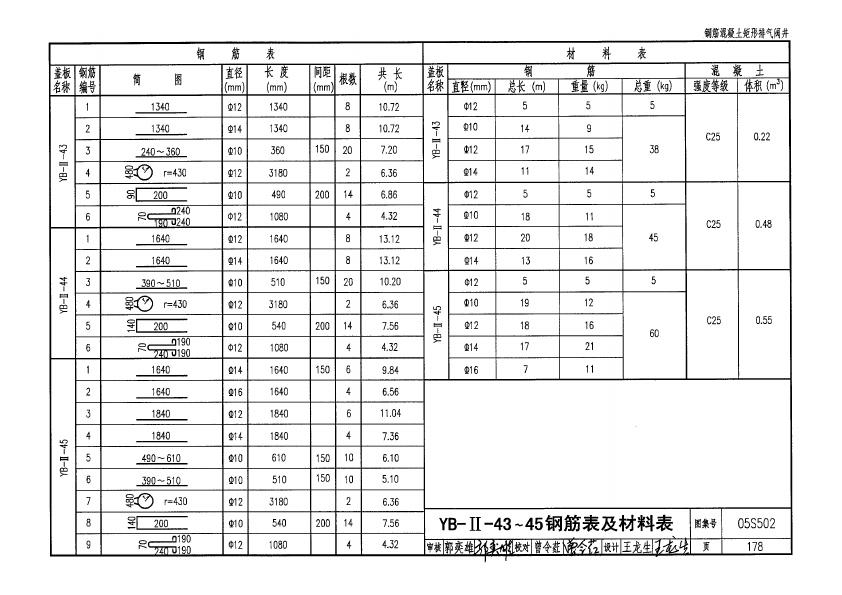

YB-Ⅱ-43~45钢筋表及材料表

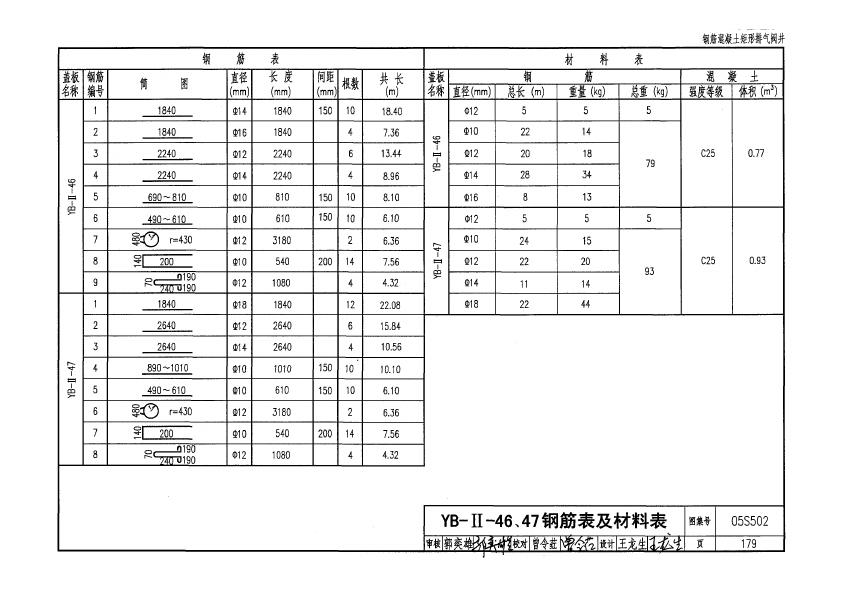

YB-Ⅱ-46、47钢筋表及材料表

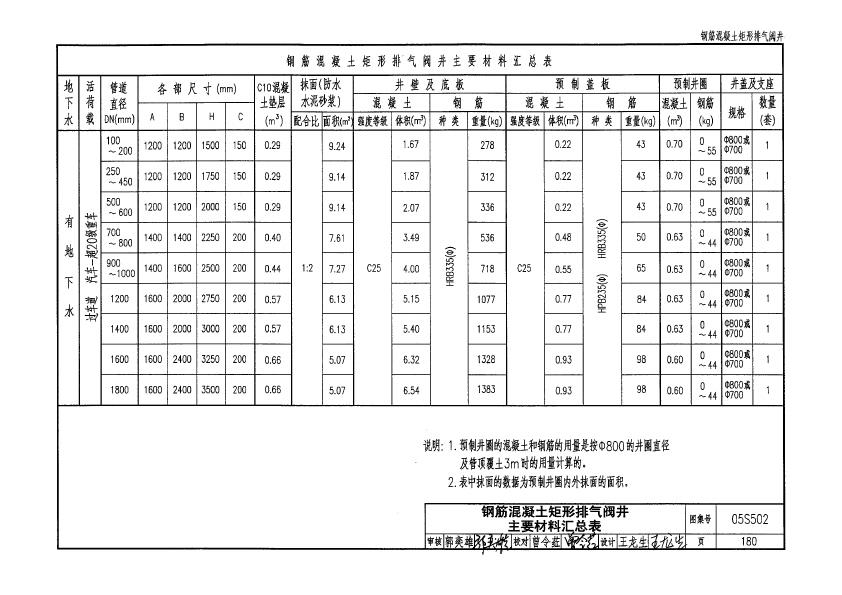

钢筋混凝土矩形排气阀井主要材料汇总表
