      08G118图集:单层工业厂房设计选用(上、下册)

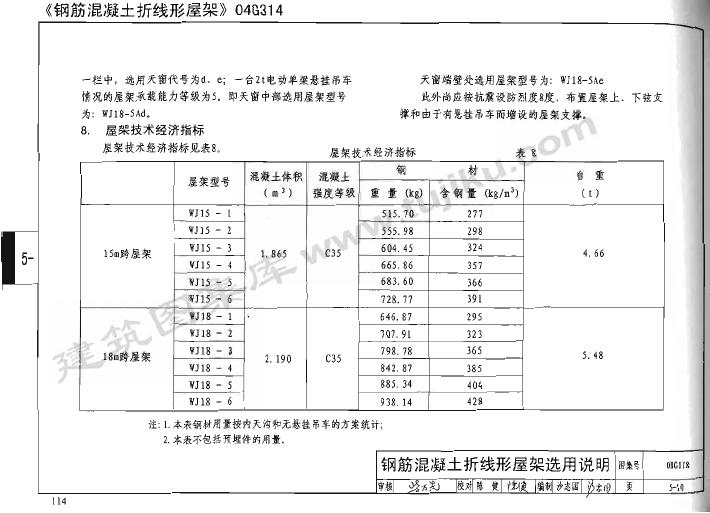

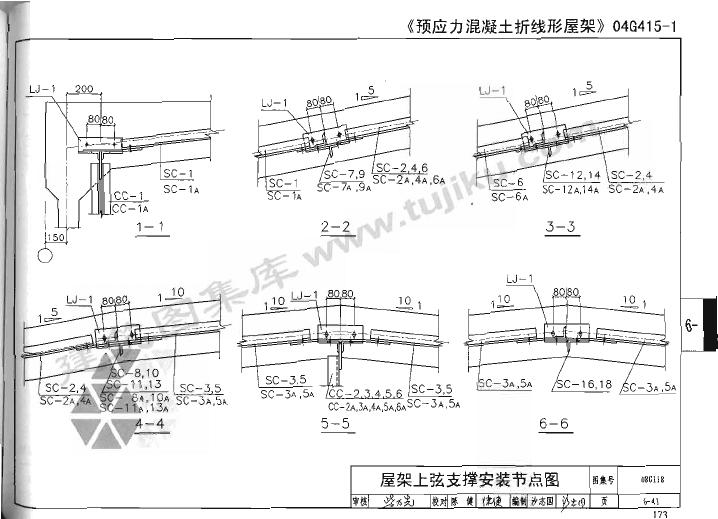

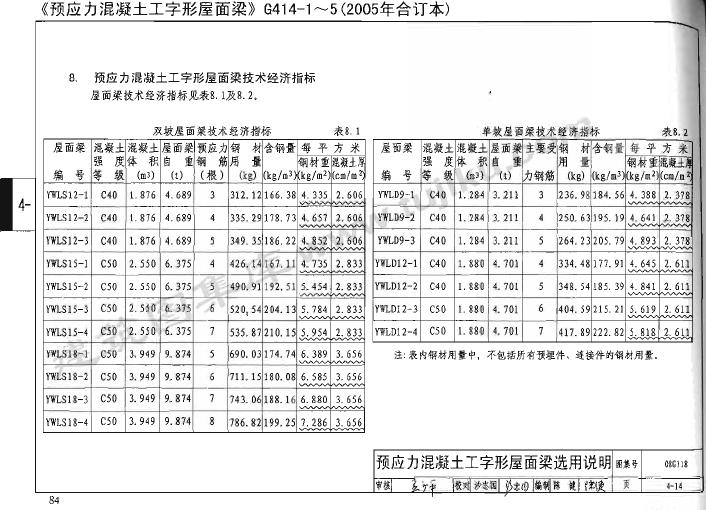

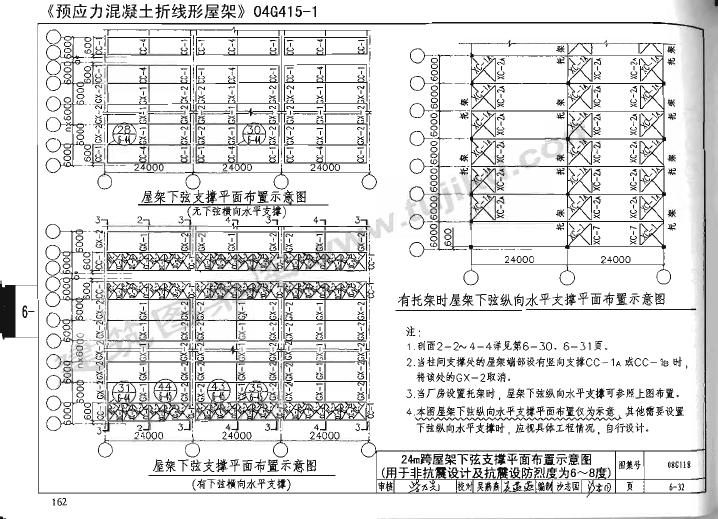

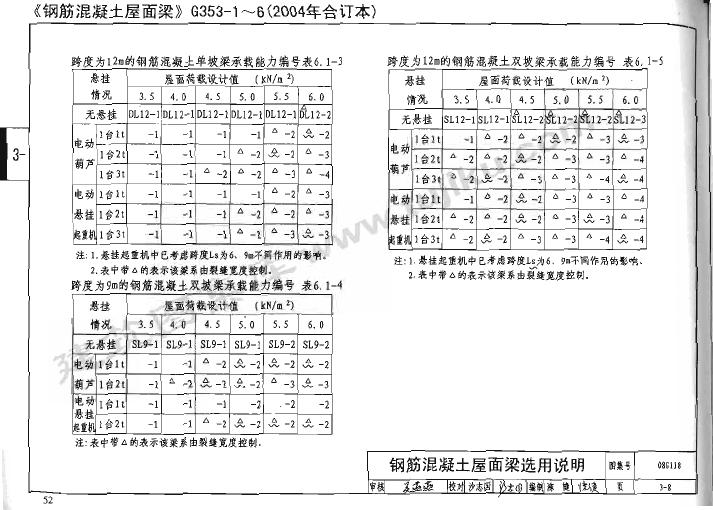

      08G118图集《单层工业厂房设计选用》(上、下册)国家建筑标准设计图集为国家标准设计结构构件图集(包括屋面板、屋面梁、屋架、吊车梁、柱、柱间支撑、连系梁、基础梁)的设计选用部分的汇集和缩编。08G118图集适用于非地震区及地震区的单层厂房。

      08G118图集汇集并缩编41项与该类厂房配套使用的国家标准设计结构构件图集(包括屋面板、屋面梁、屋架、吊车梁、柱、柱间支撑、连系梁、基础梁)的设计选用部分,并对原图集由于印刷或其他原因引起的错误在本图集中予以改正(以波浪线标识),供结构设计人员在进行设计时使用。而施工单位根据设计选用要求按未经缩编的原图集进行施工。

      08G118图集将原图集A2、A3幅面统一缩小为A4幅面,大量减少了结构设计人员查阅原图集的工作量,同时缩编图便于携带和存放。为便于结构设计人员进行钢筋混凝土柱单层厂房的设计,08G118图集还在缩编的各项图集目录页内附有选用该图集的注意事项,以指导设计人员对图集的正确选用。

      目录

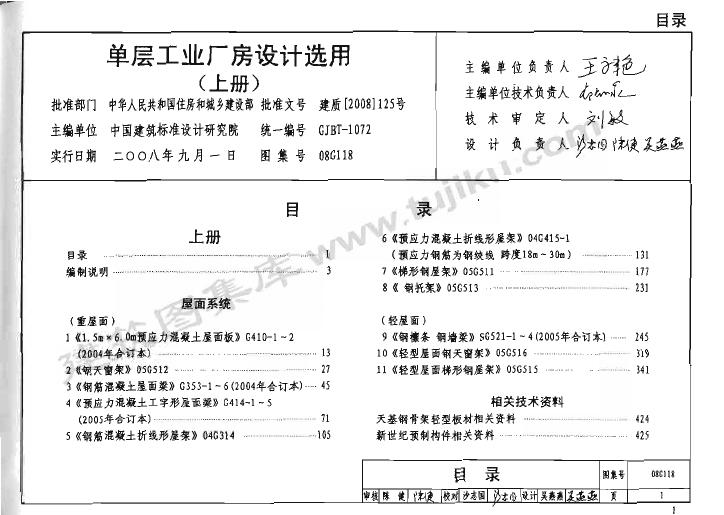

      上册

      目录

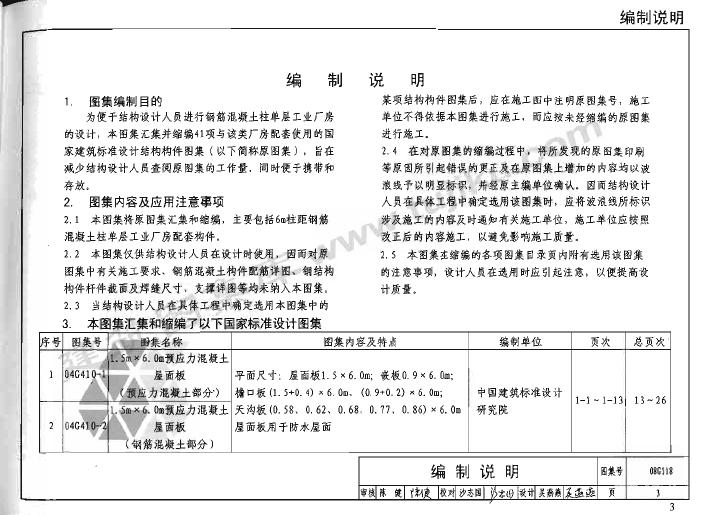

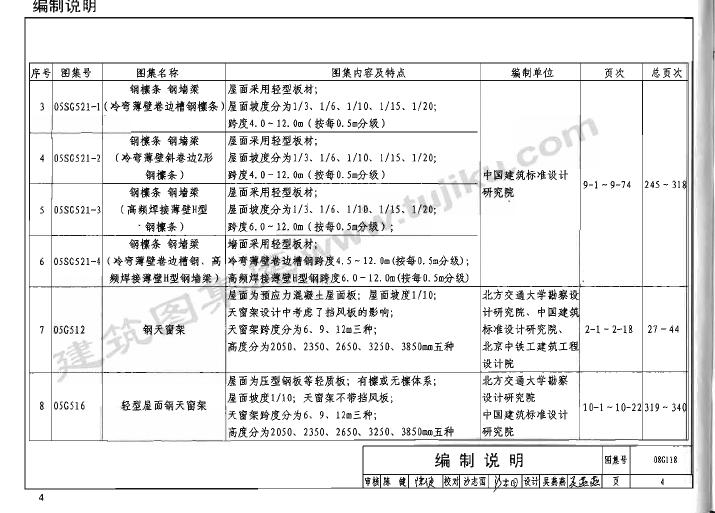

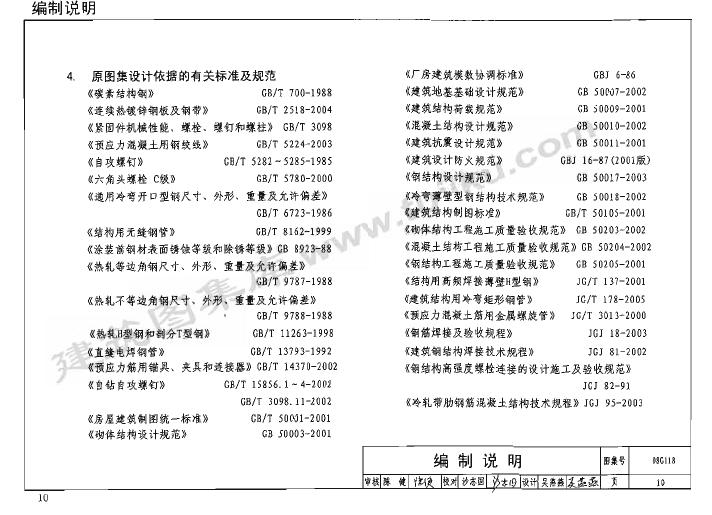

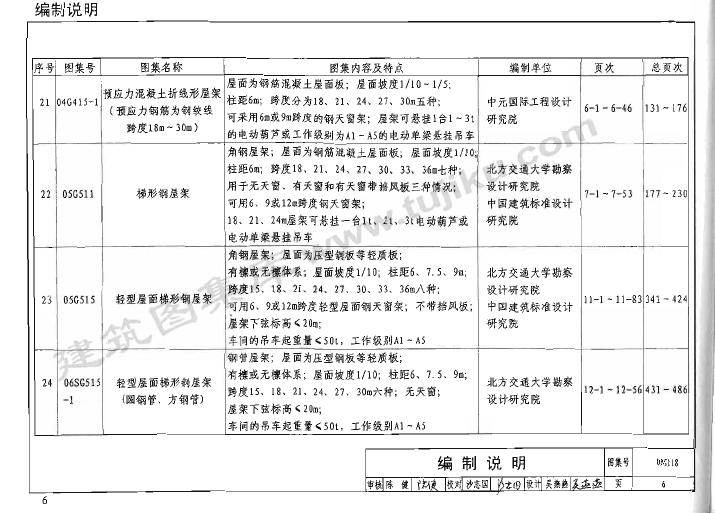

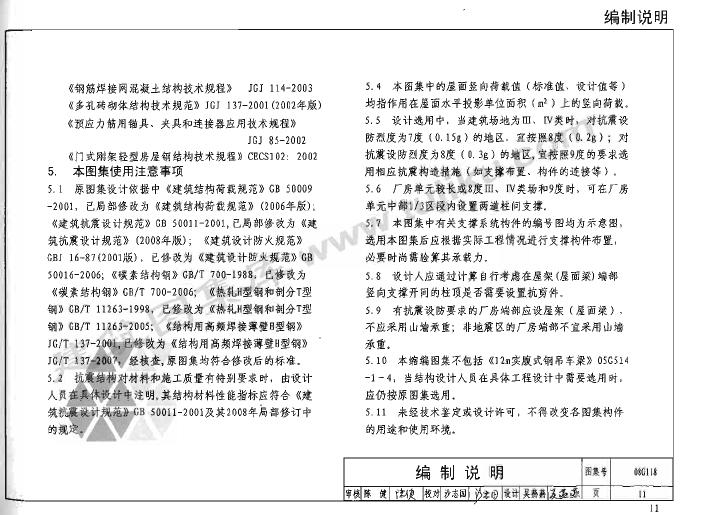

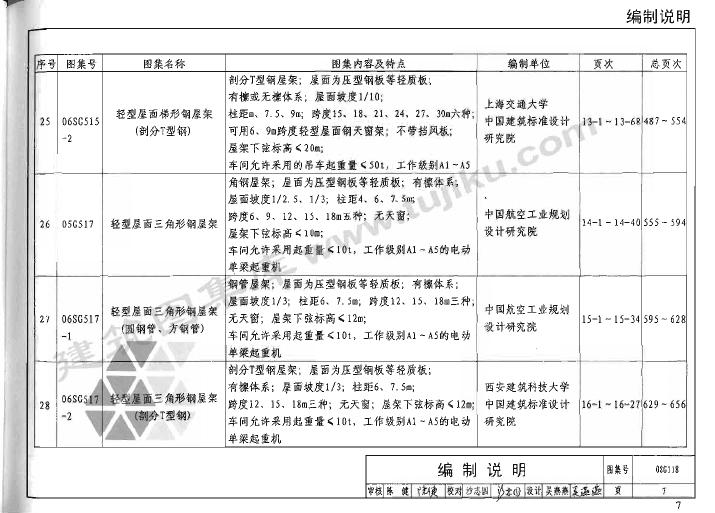

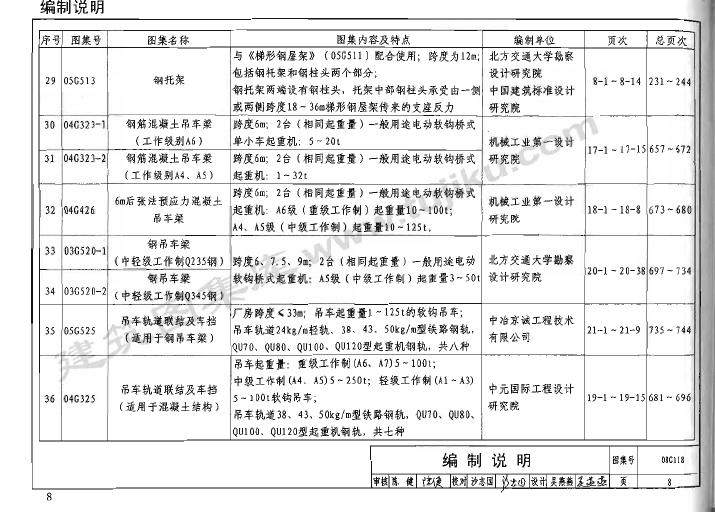

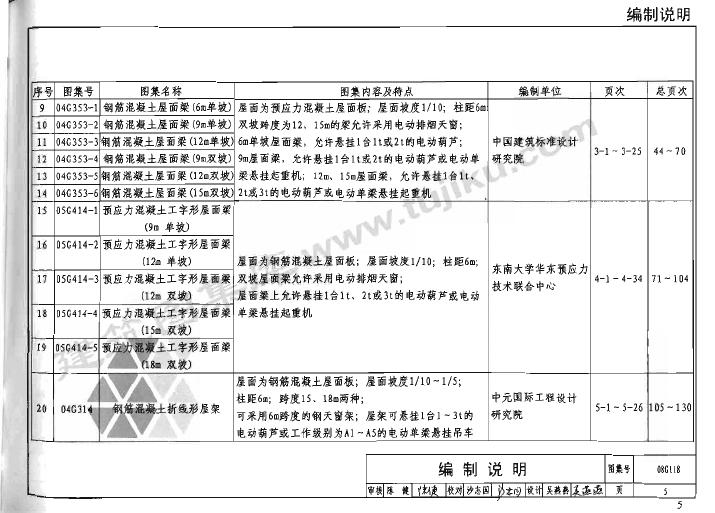

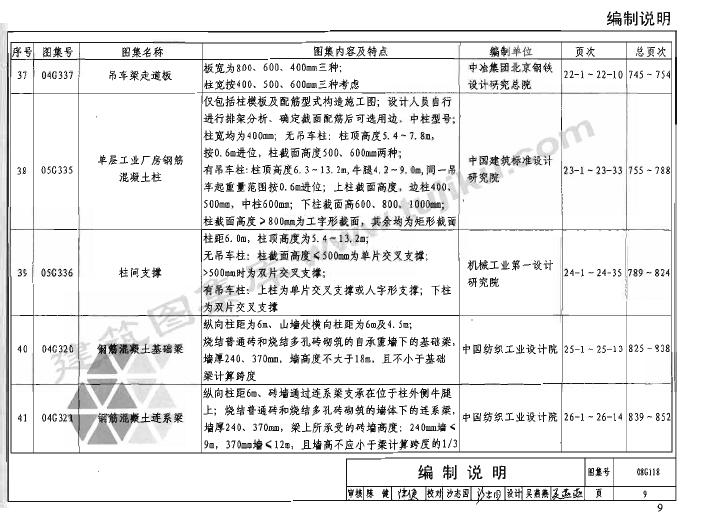

      编制说明

      屋面系统

      (重屋面)

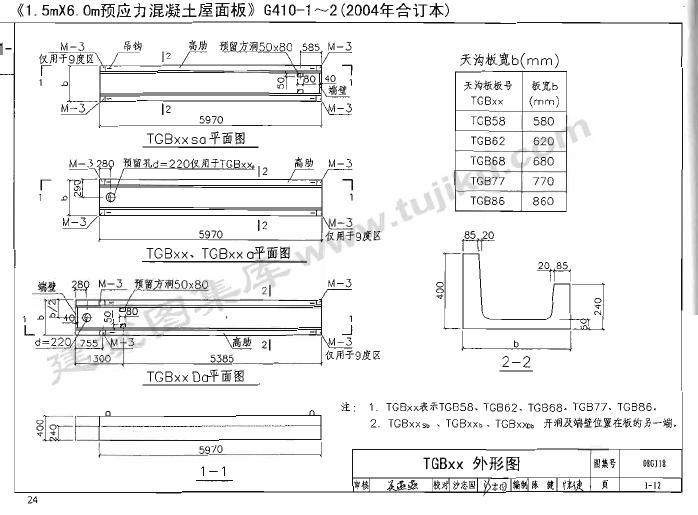

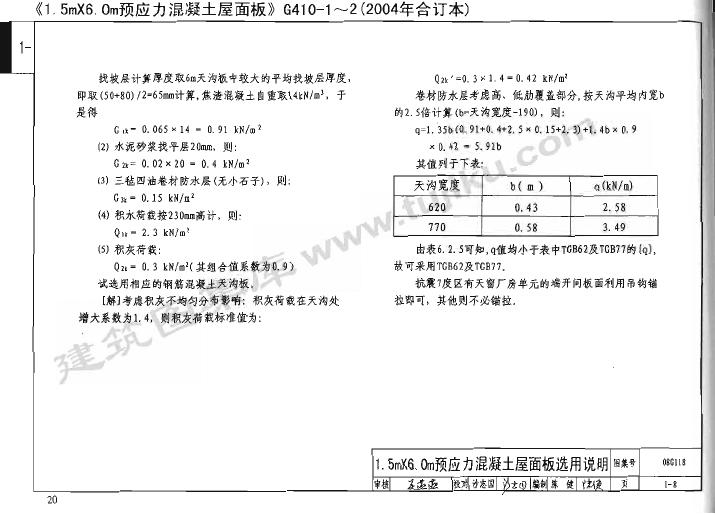

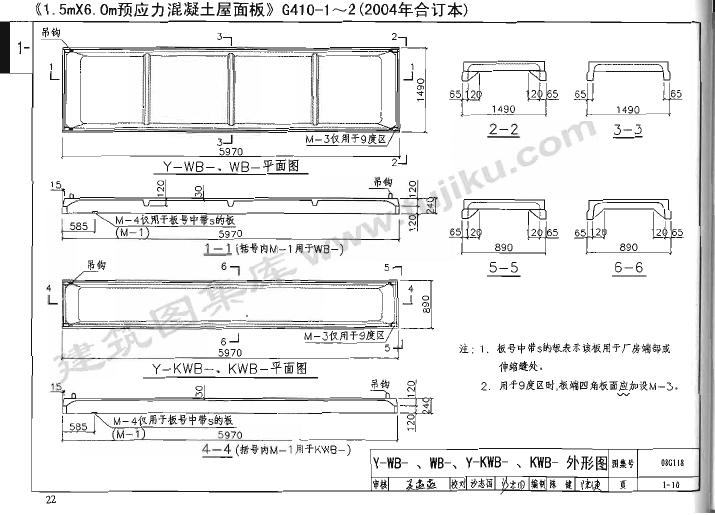

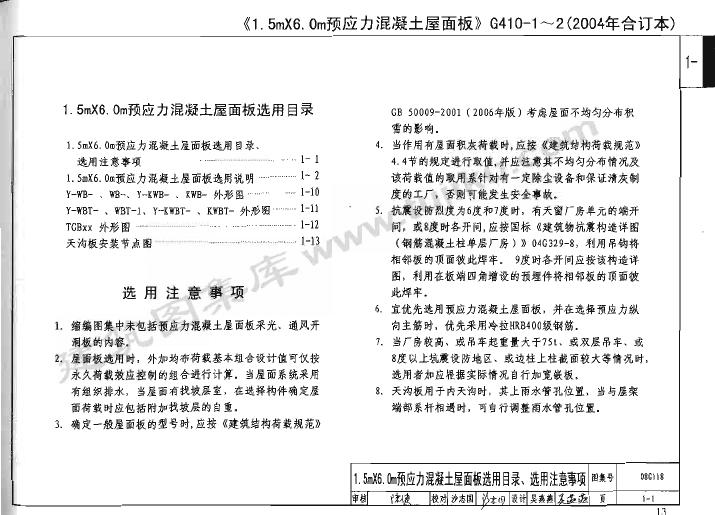

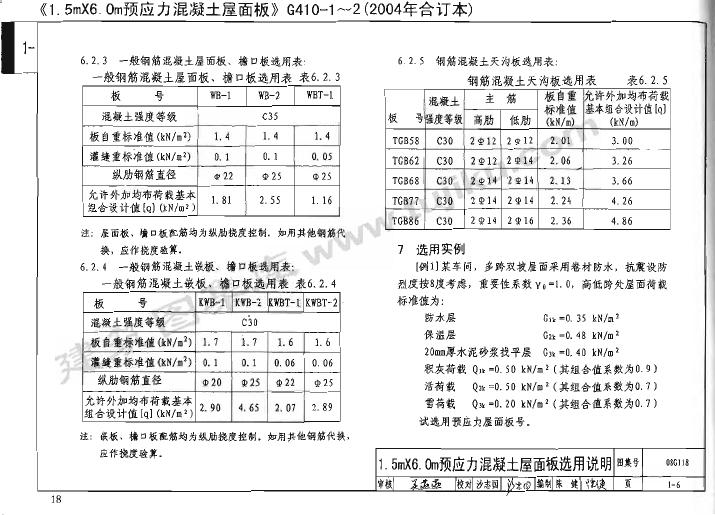

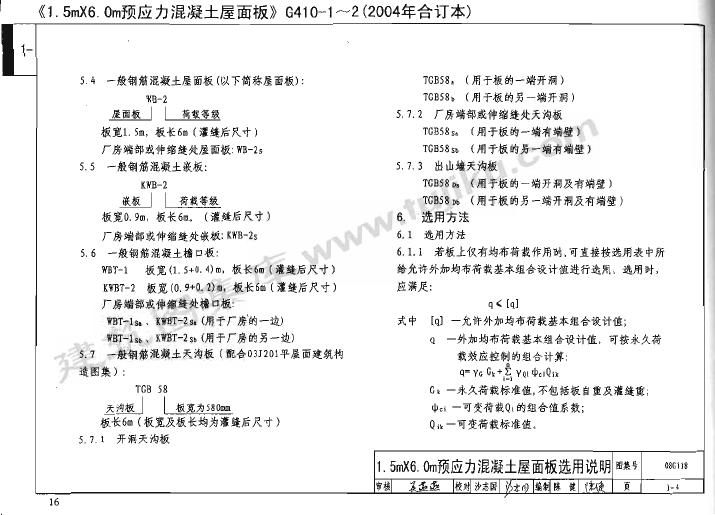

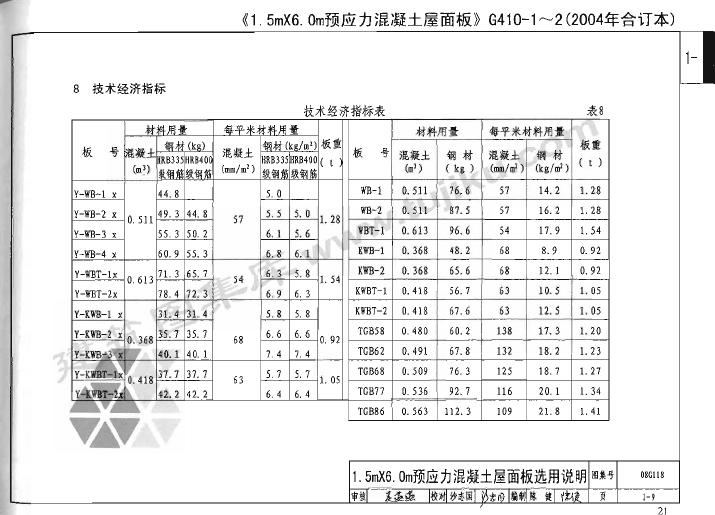

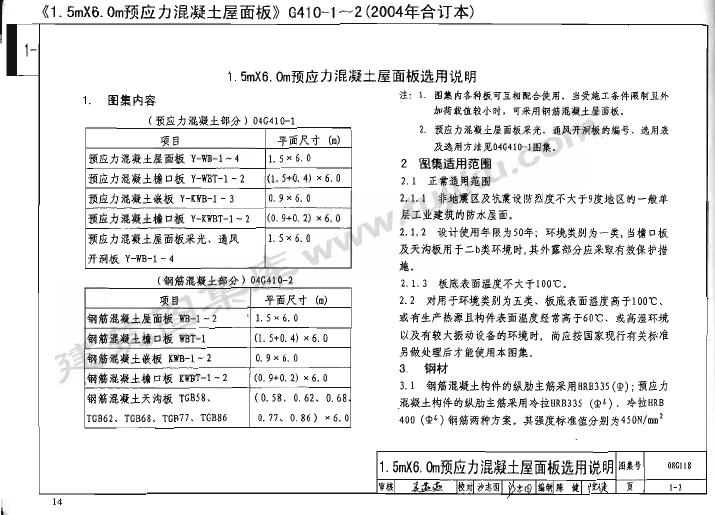

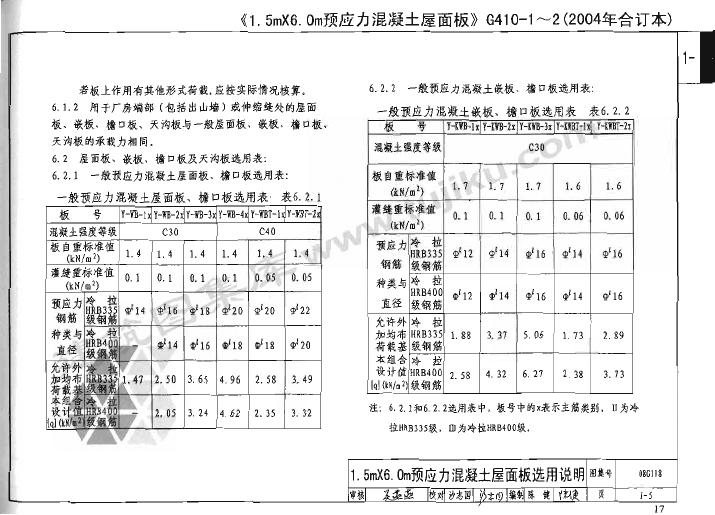

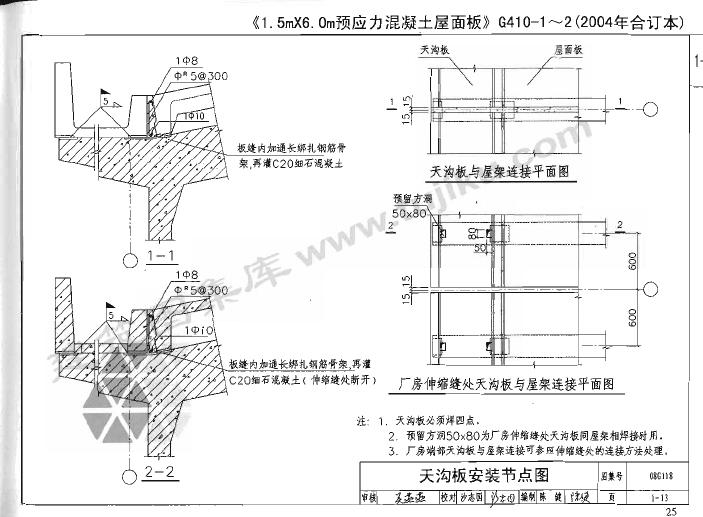

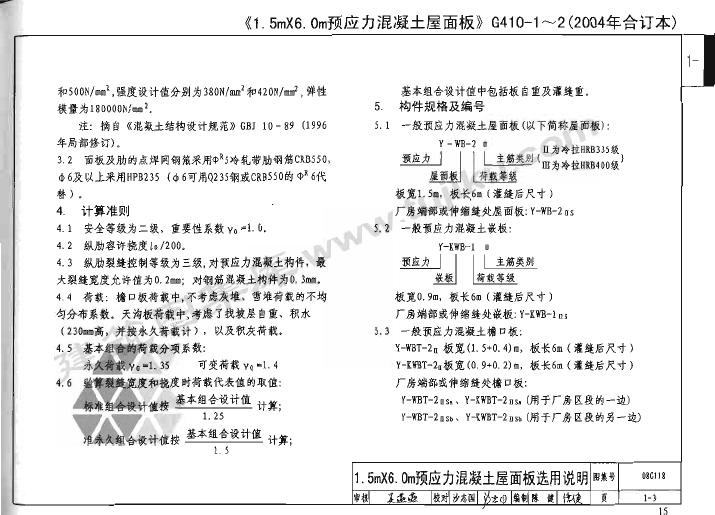

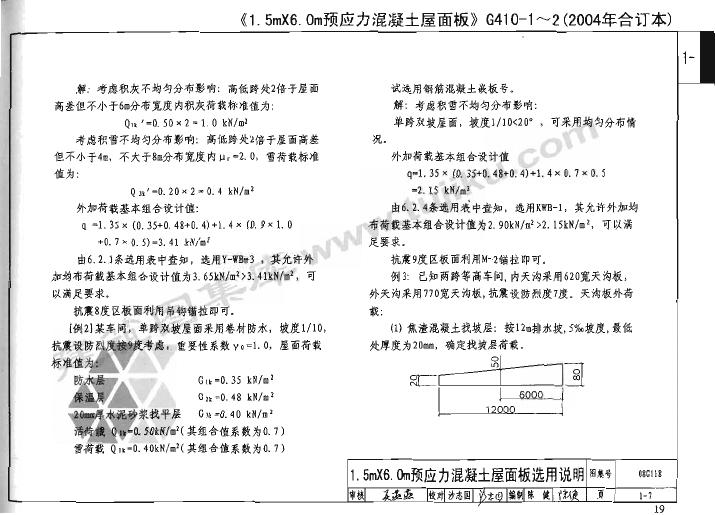

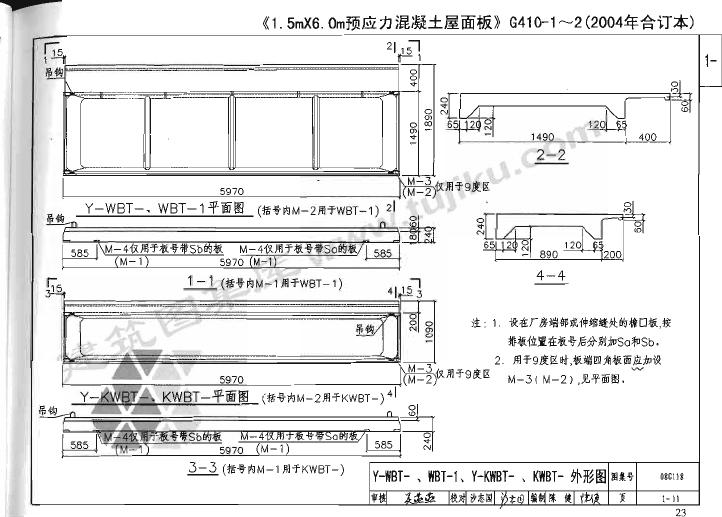

      1 《1.5m×6.0m预应力混凝土屋面板》G410-1~2(2004年合订本)

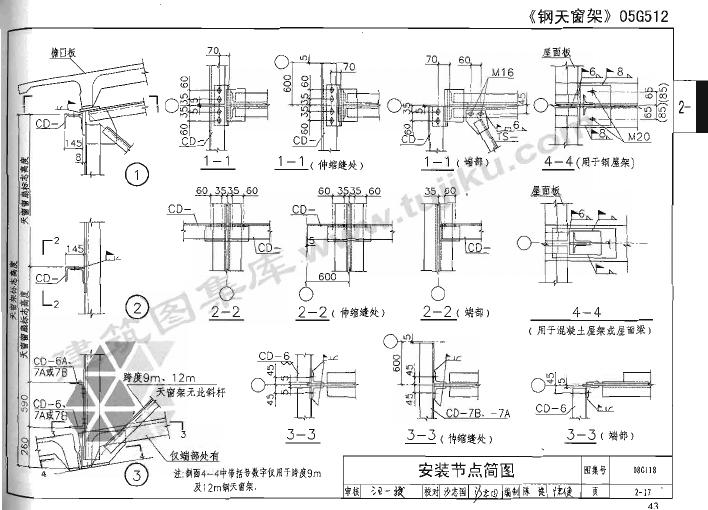

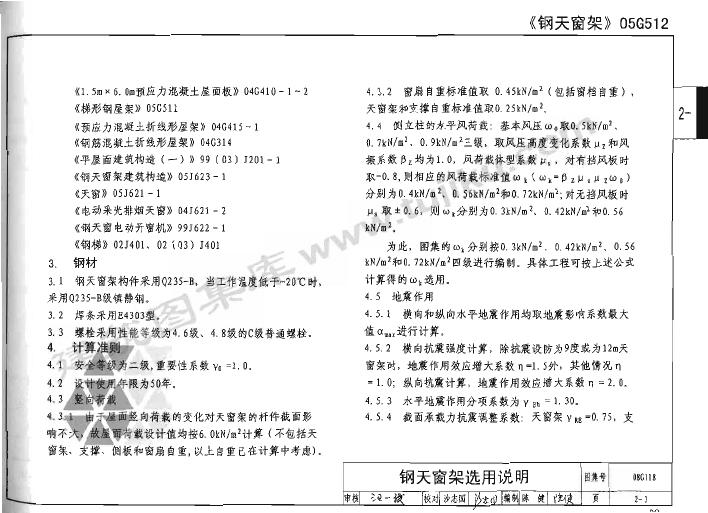

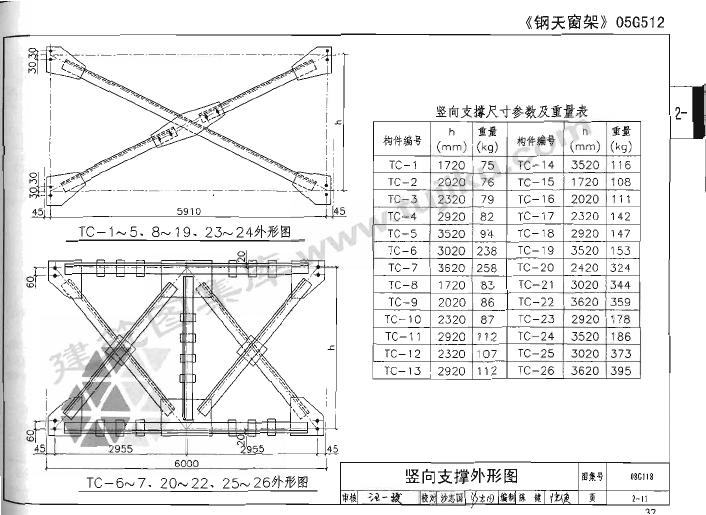

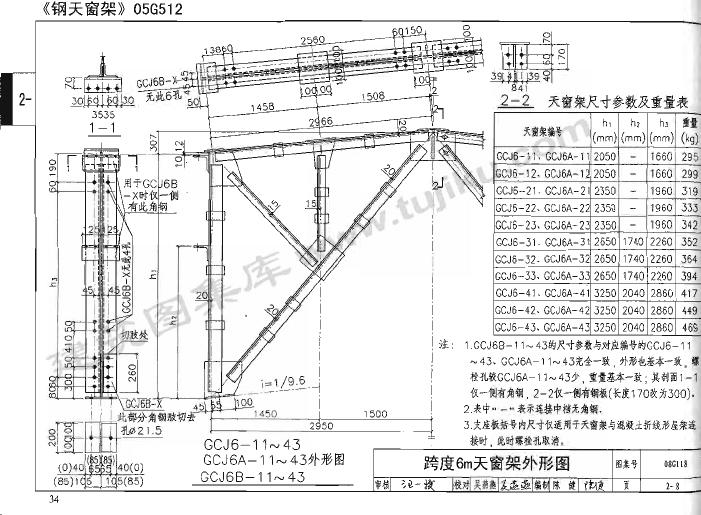

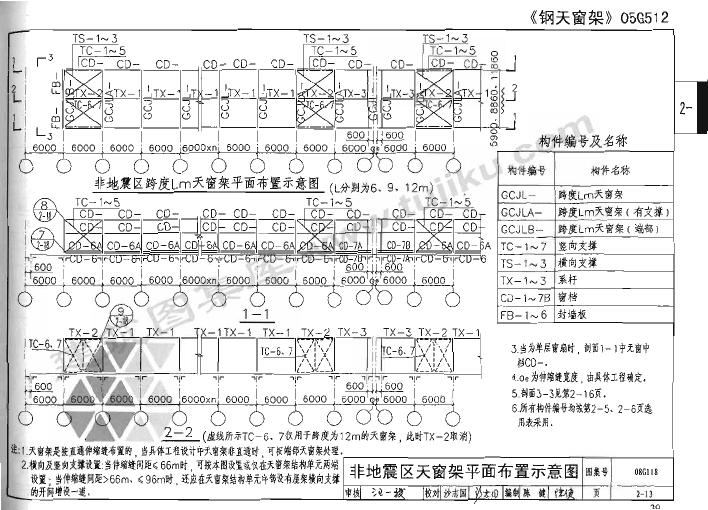

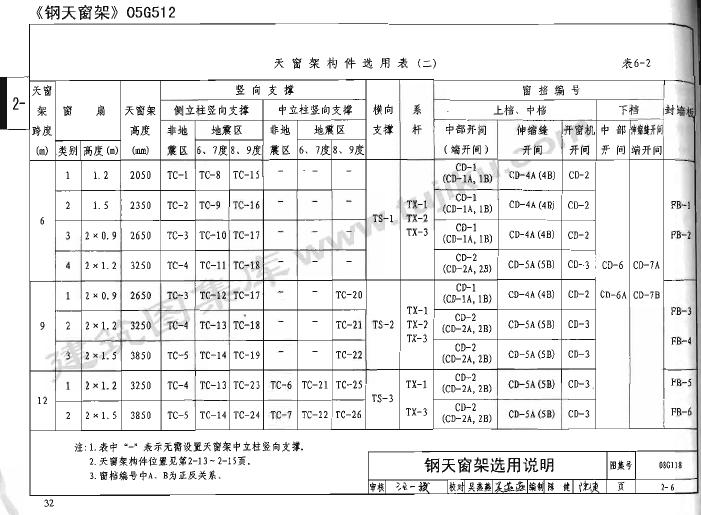

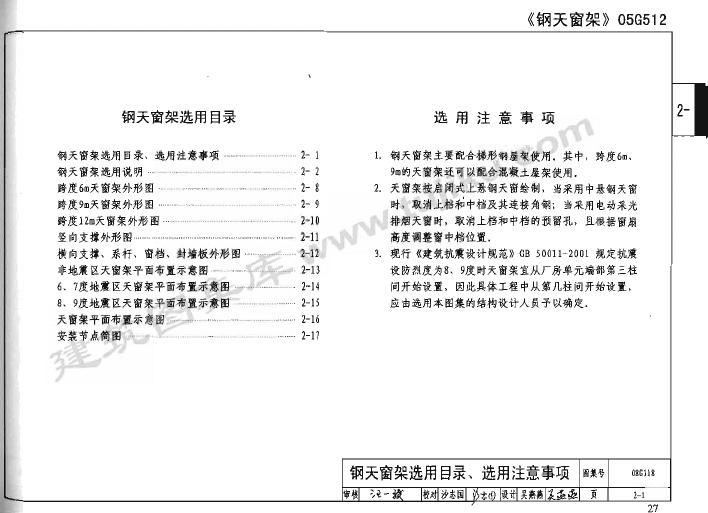

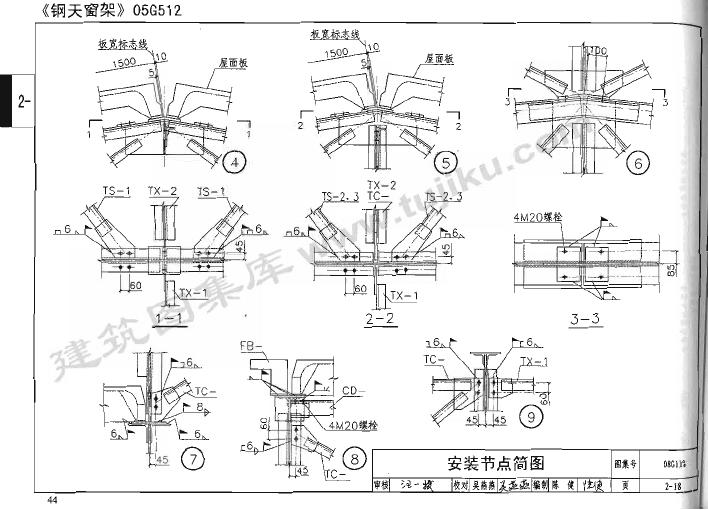

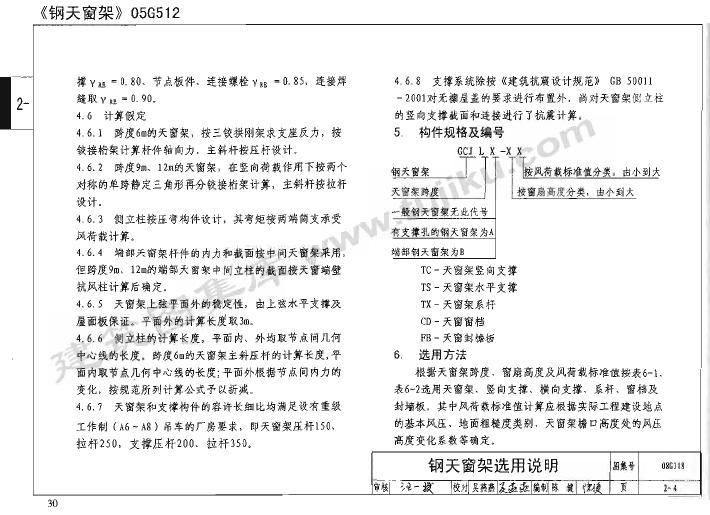

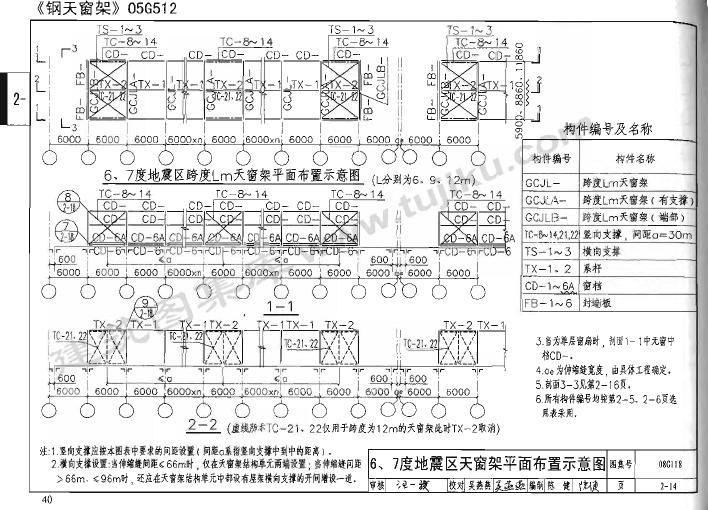

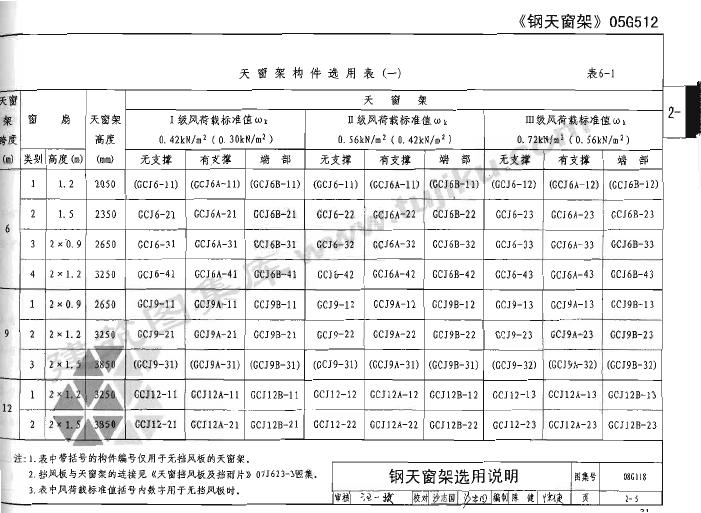

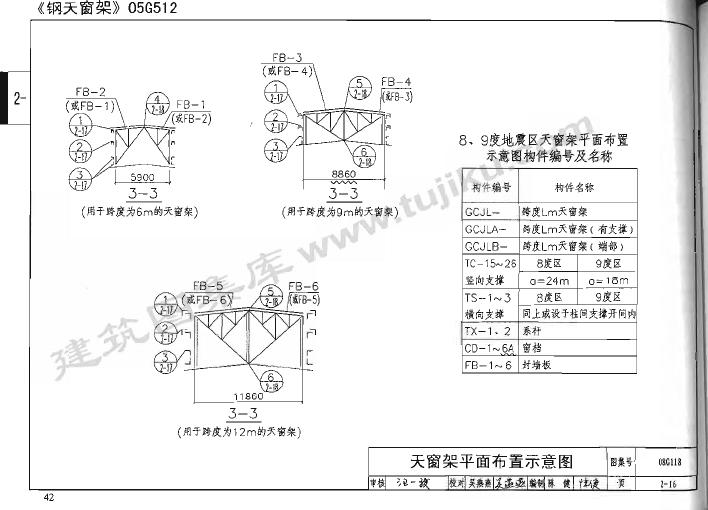

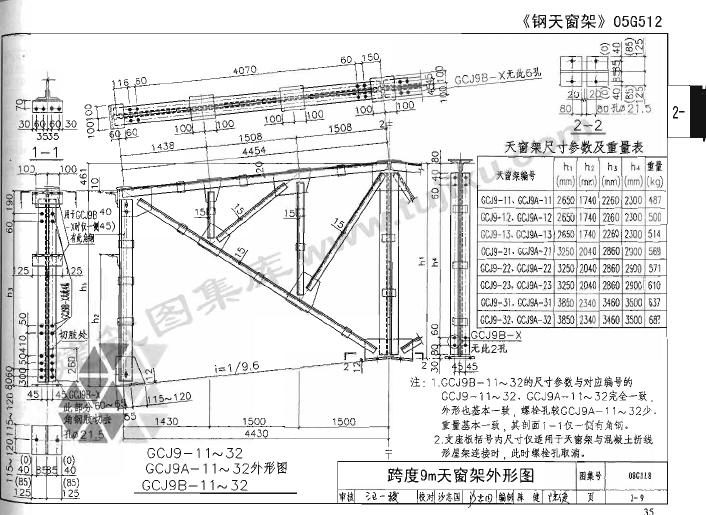

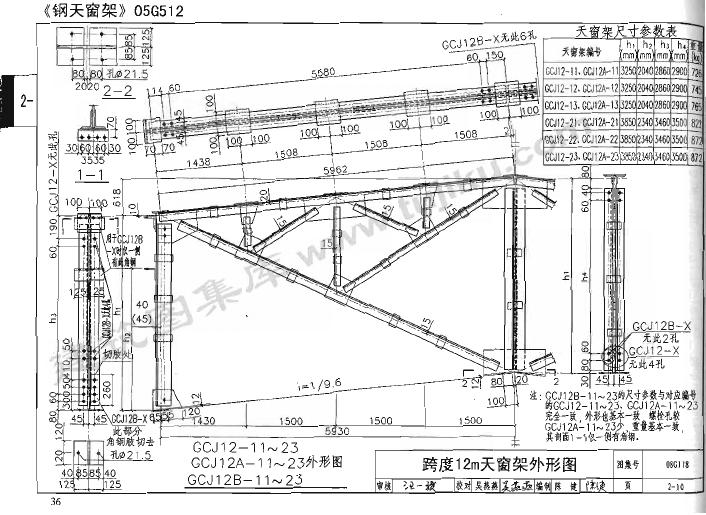

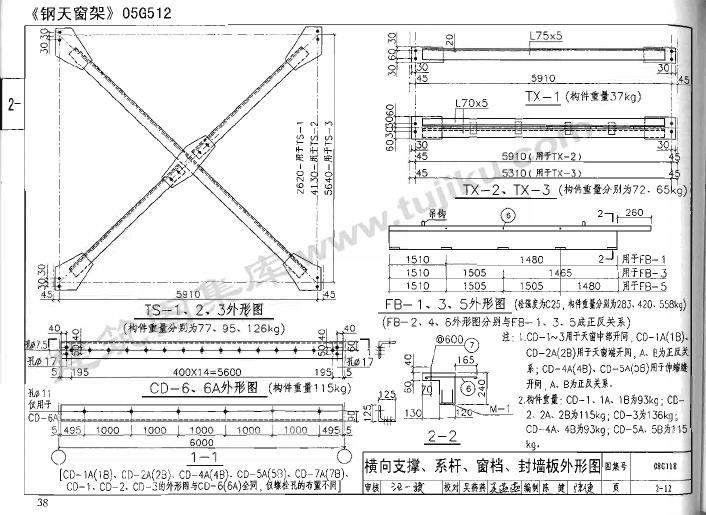

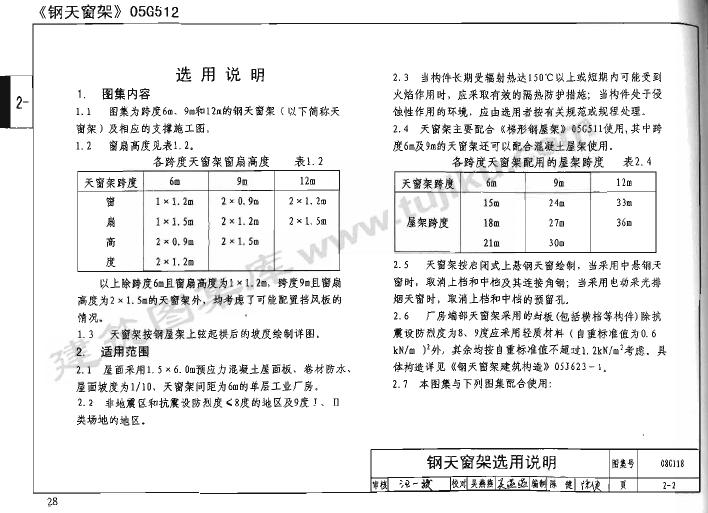

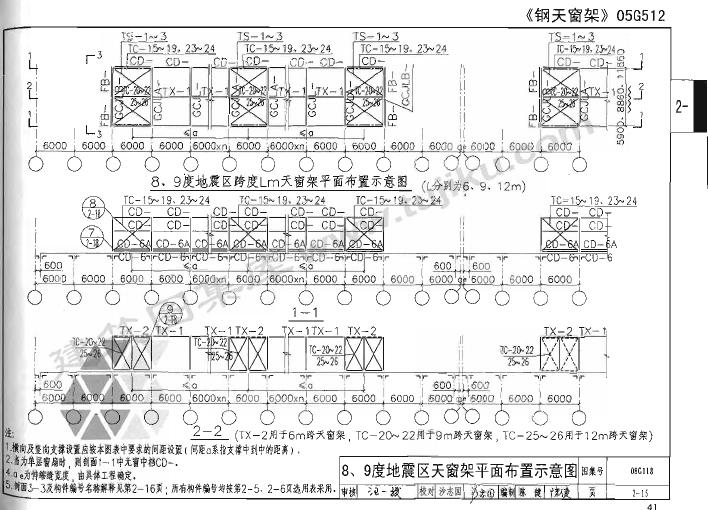

      2 《钢天窗架》05G512

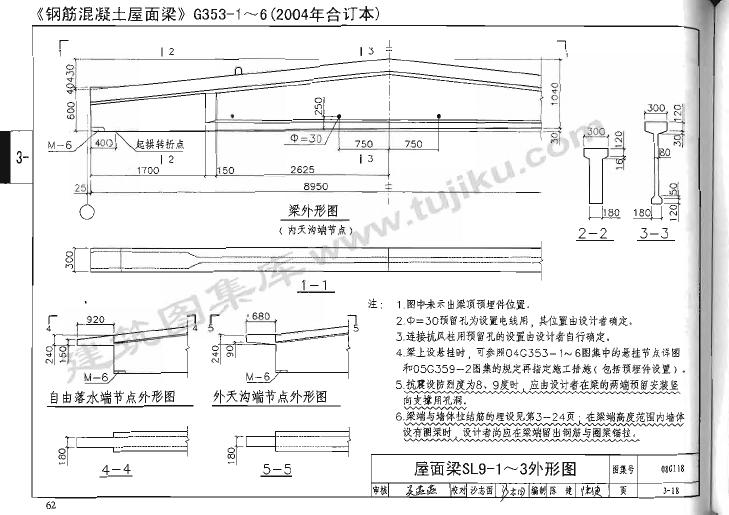

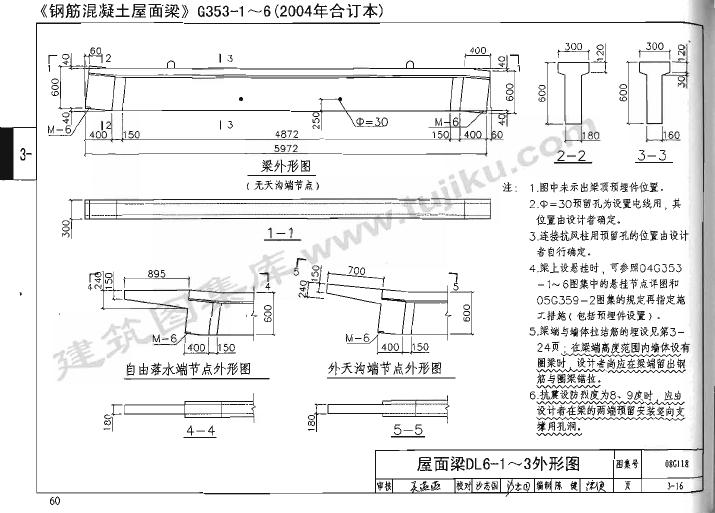

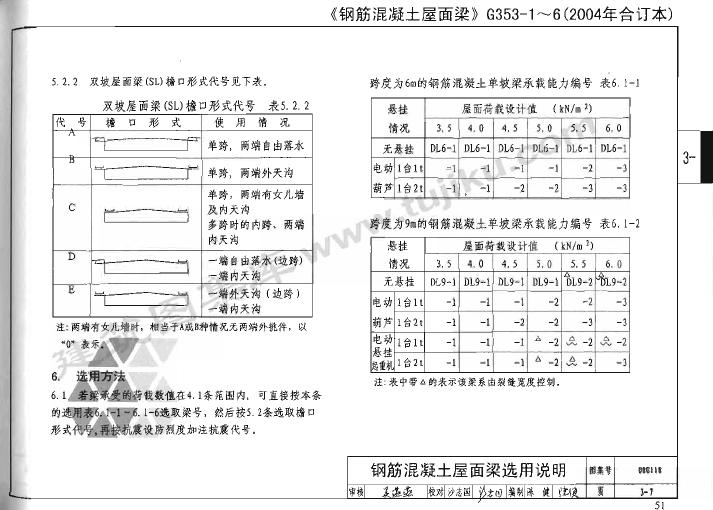

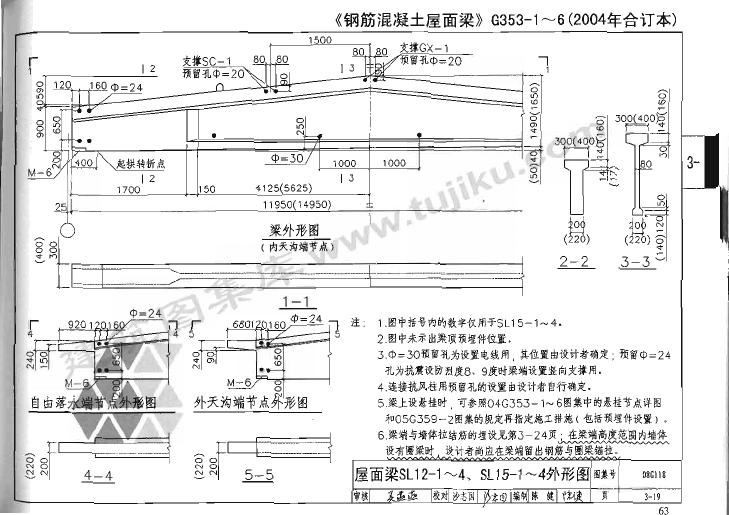

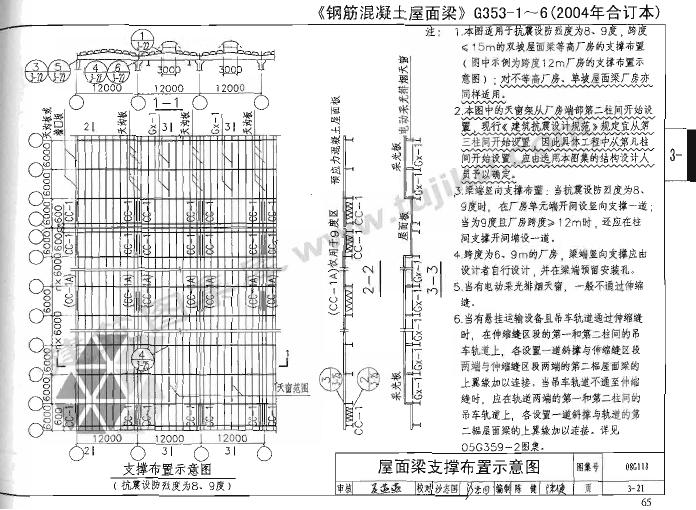

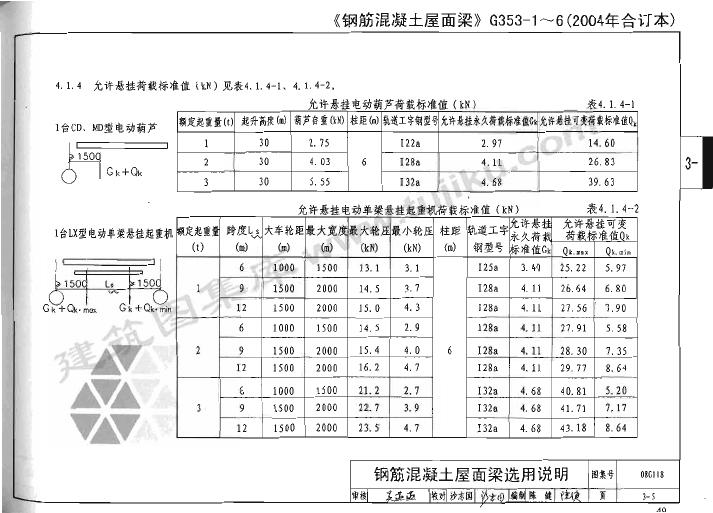

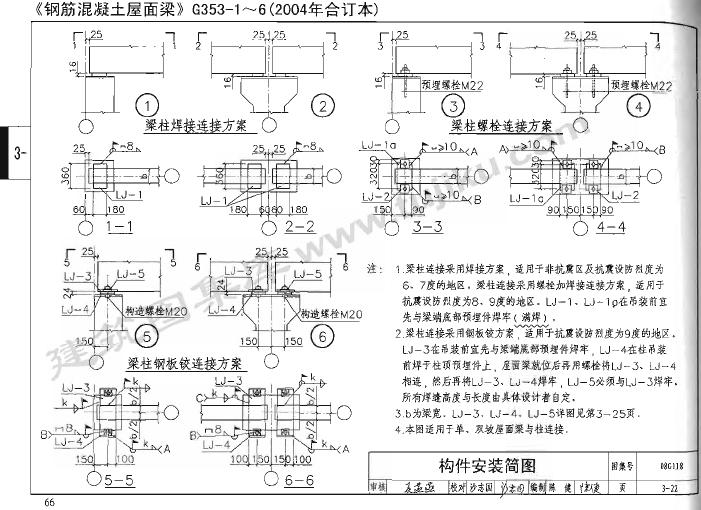

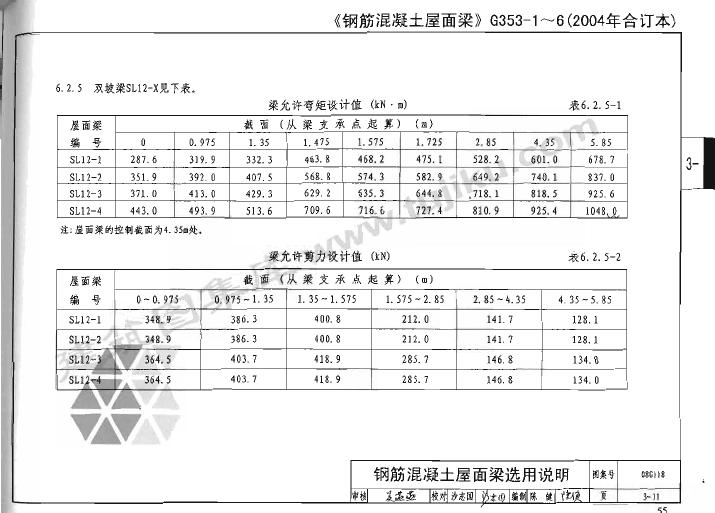

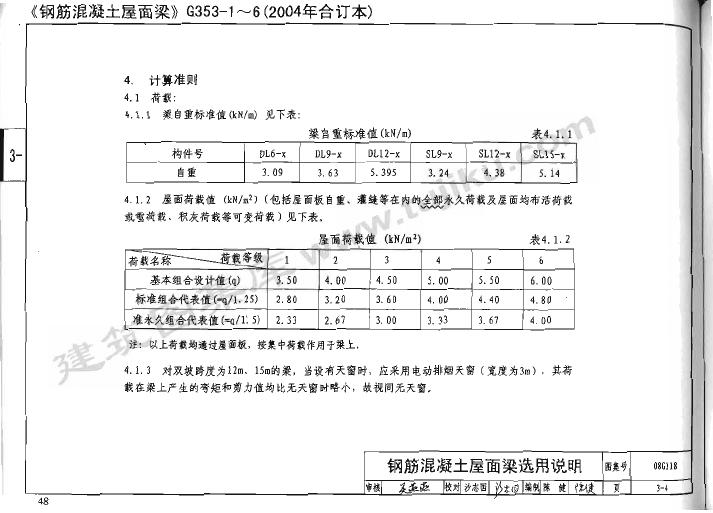

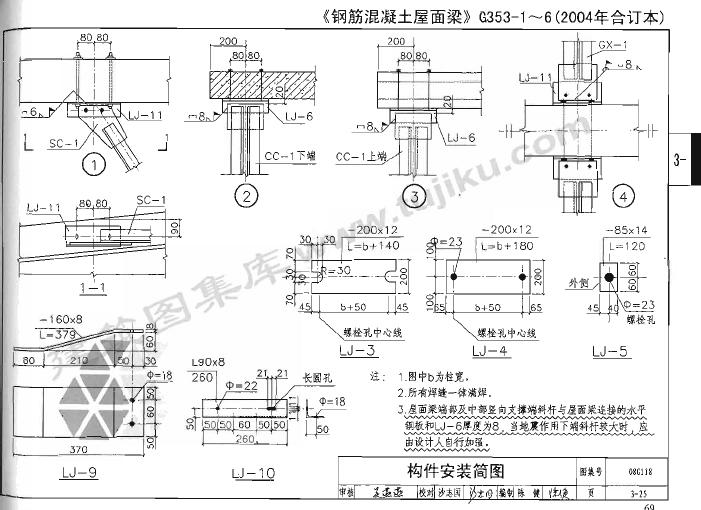

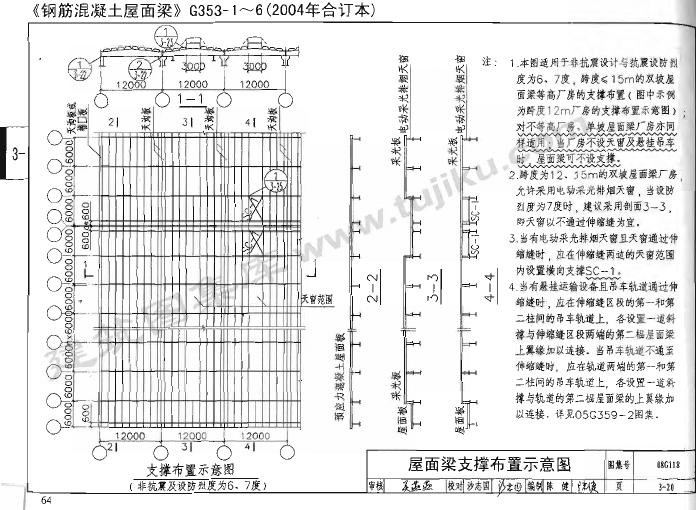

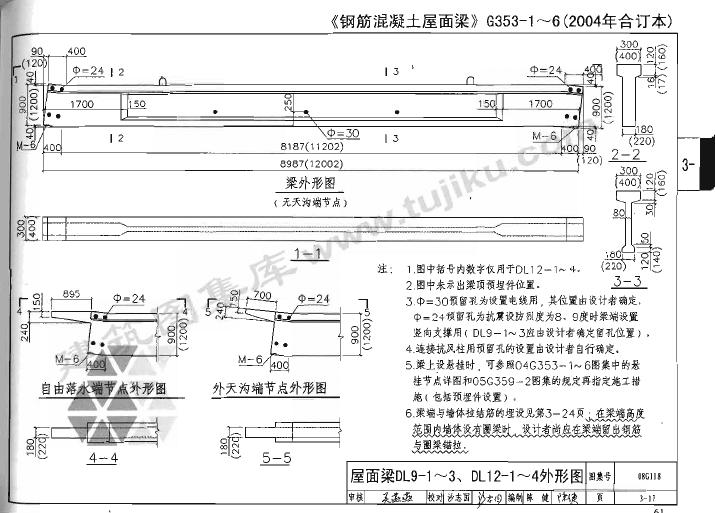

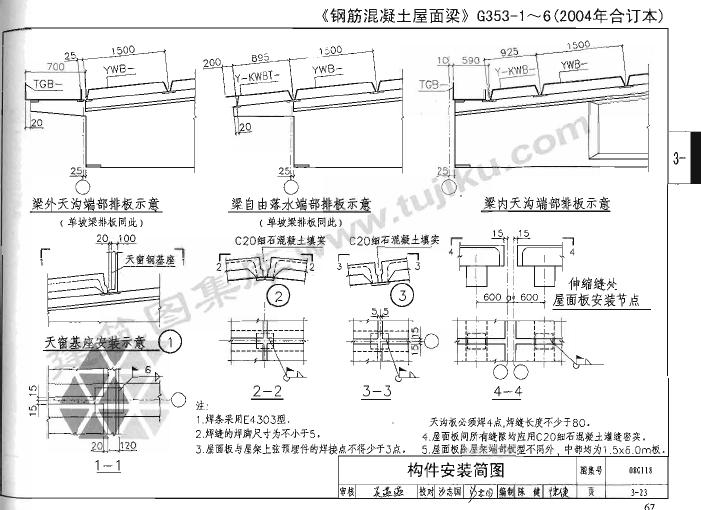

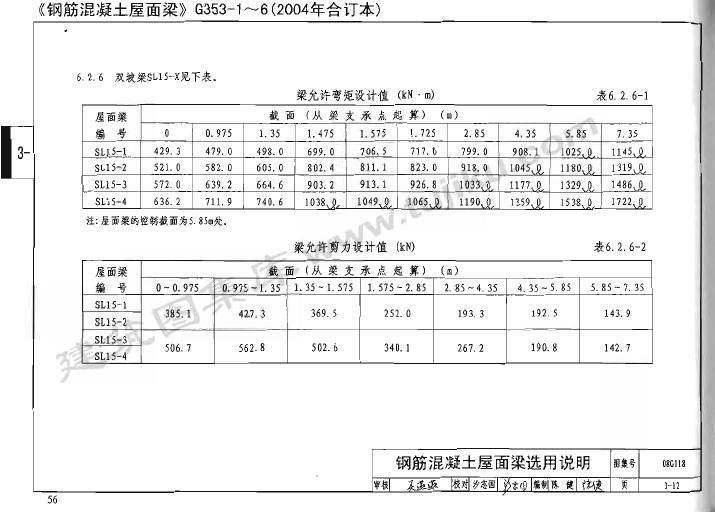

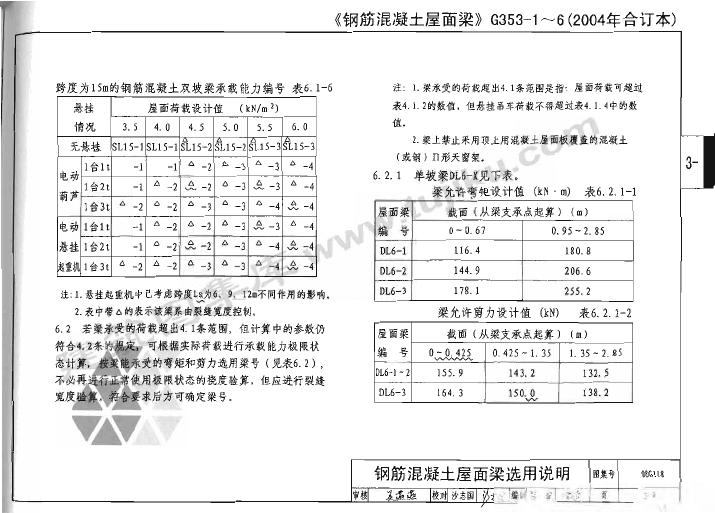

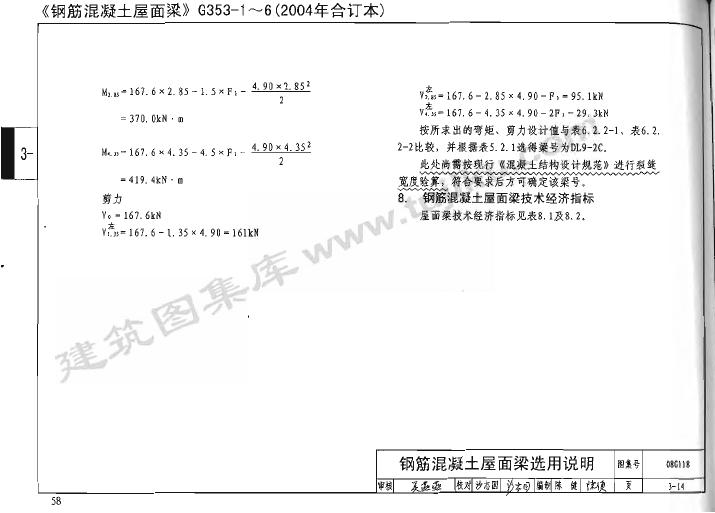

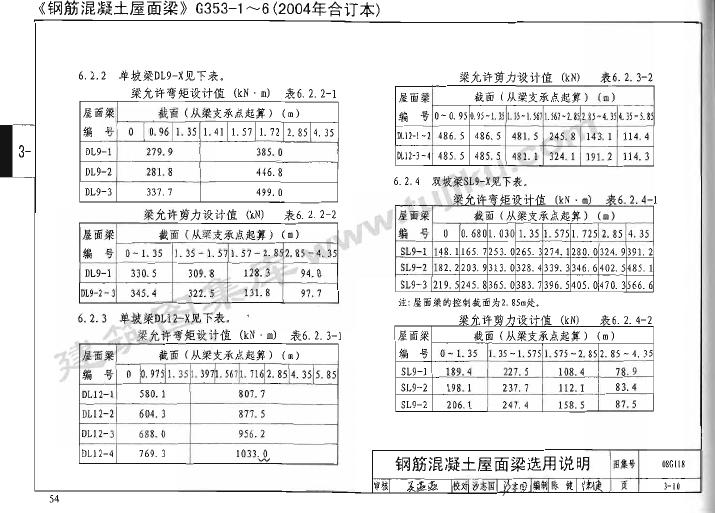

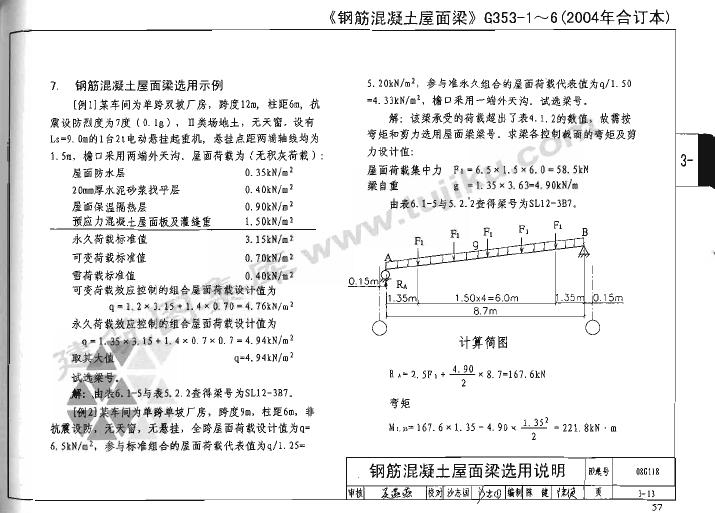

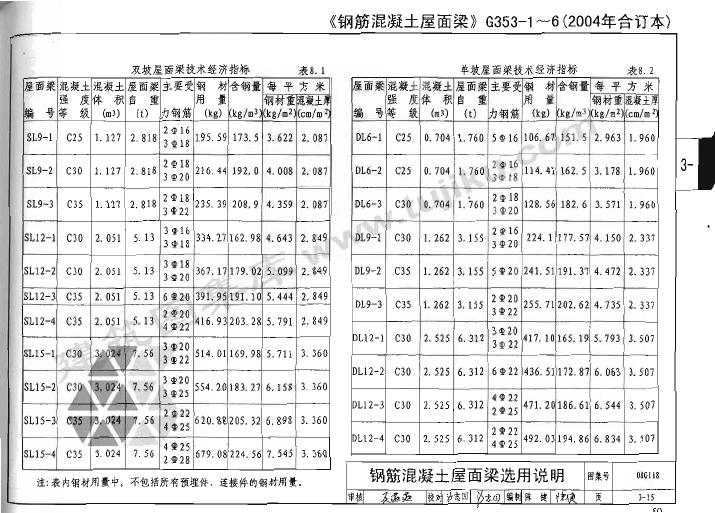

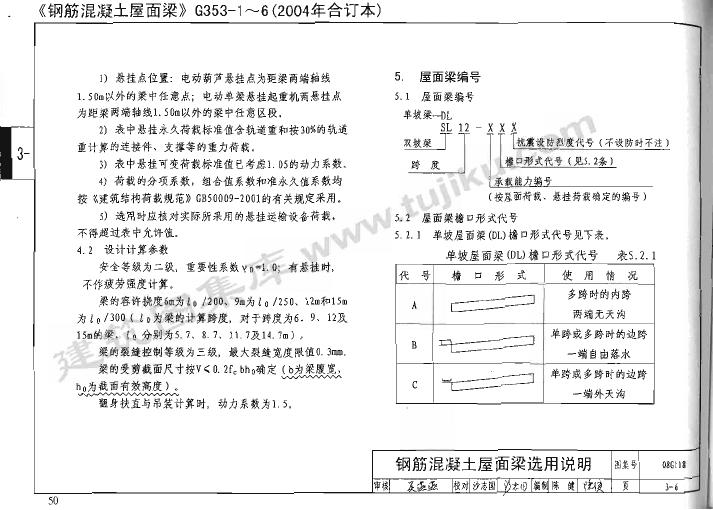

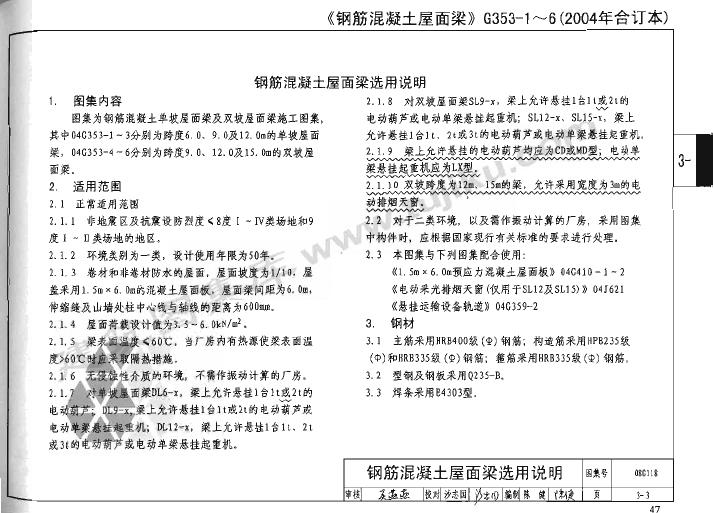

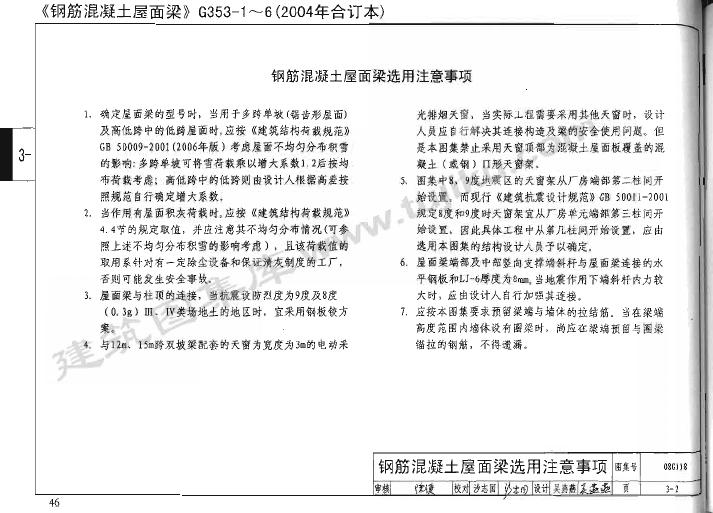

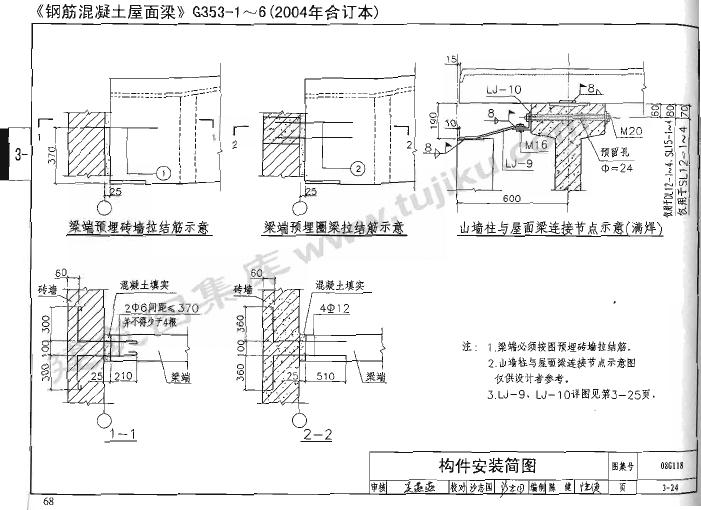

      3 《钢筋混凝土屋面梁》G353-1~6(2004年合订本)

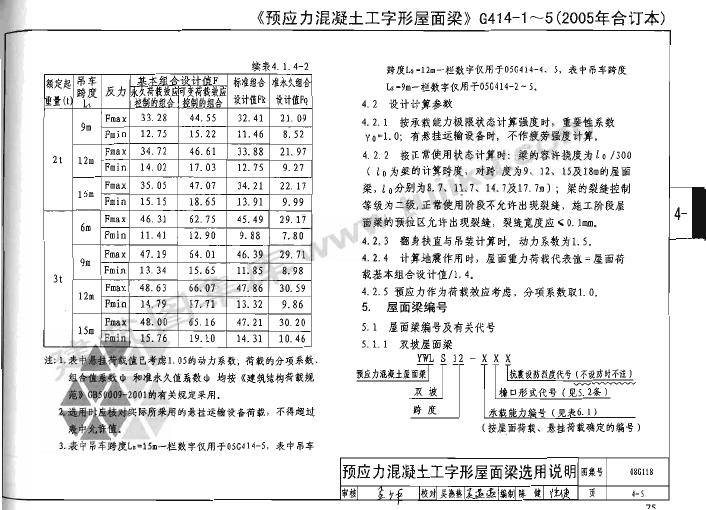

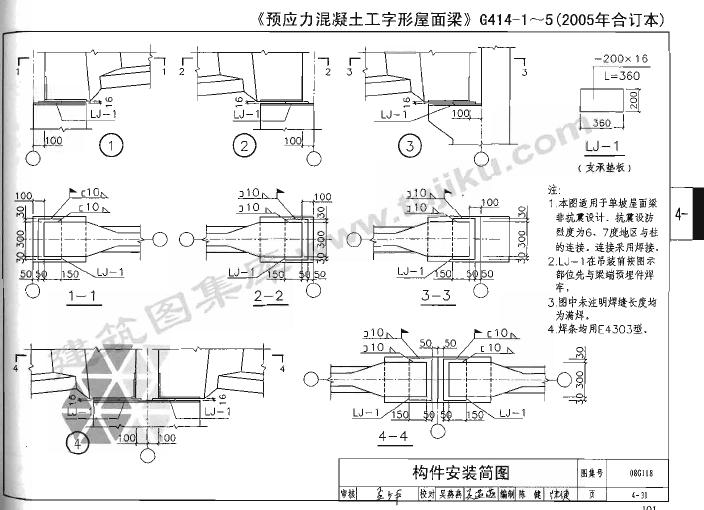

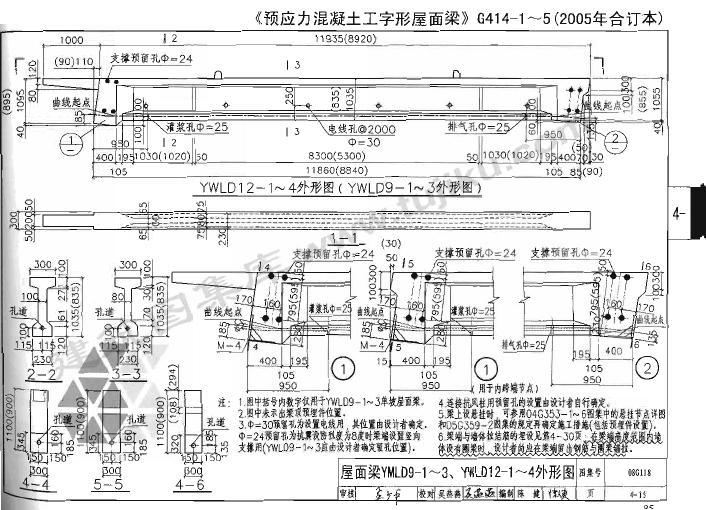

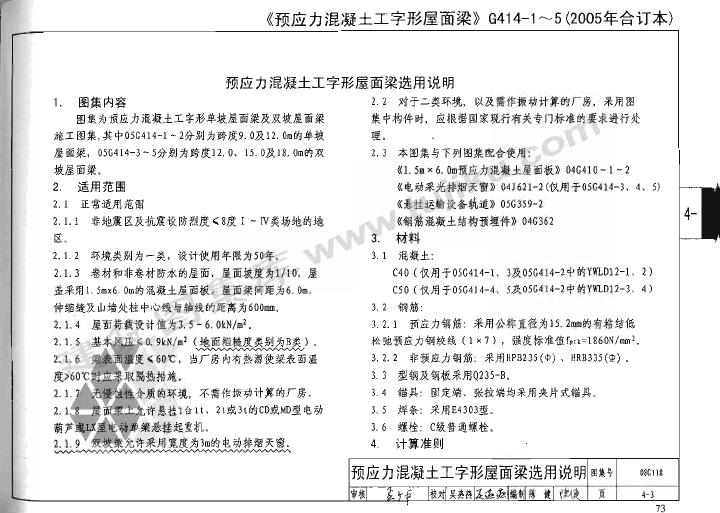

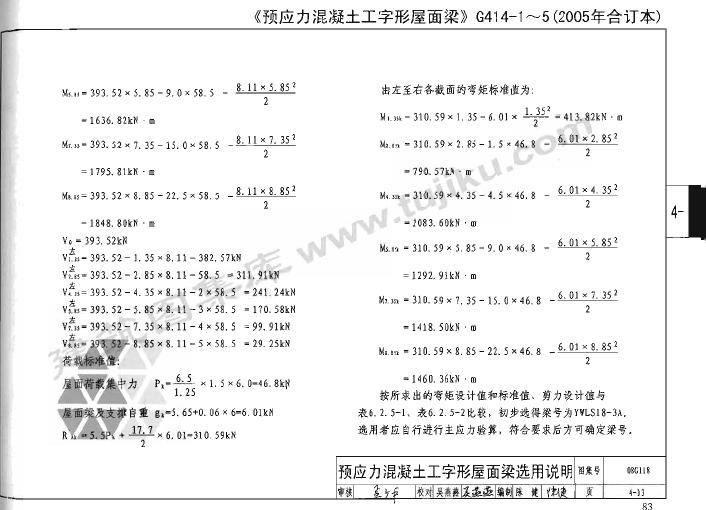

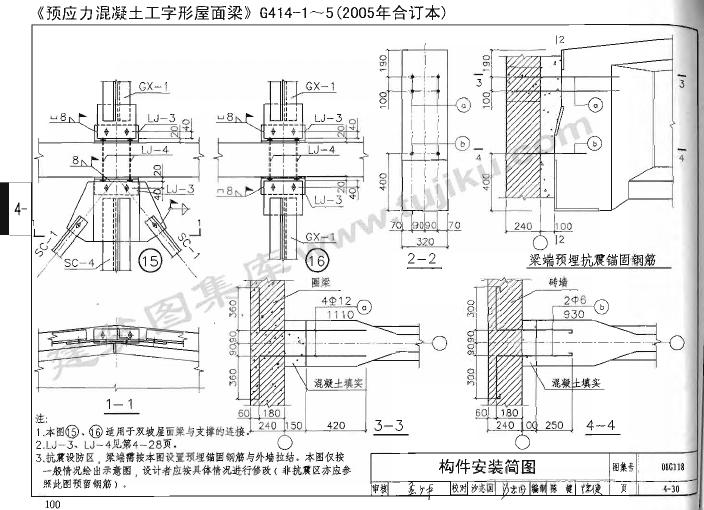

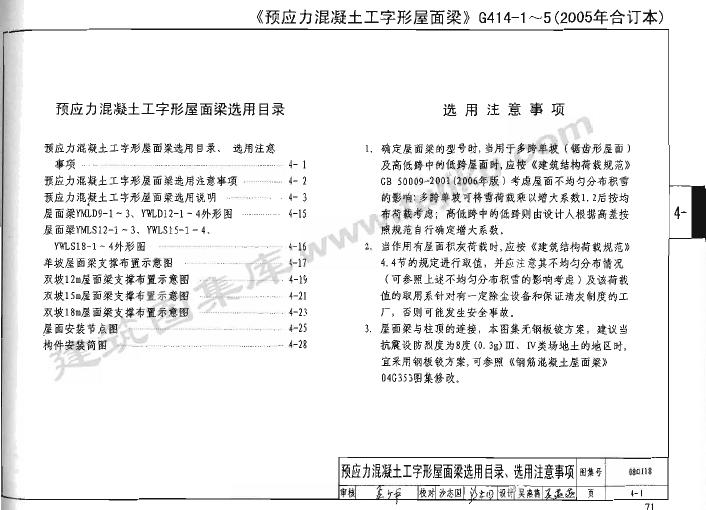

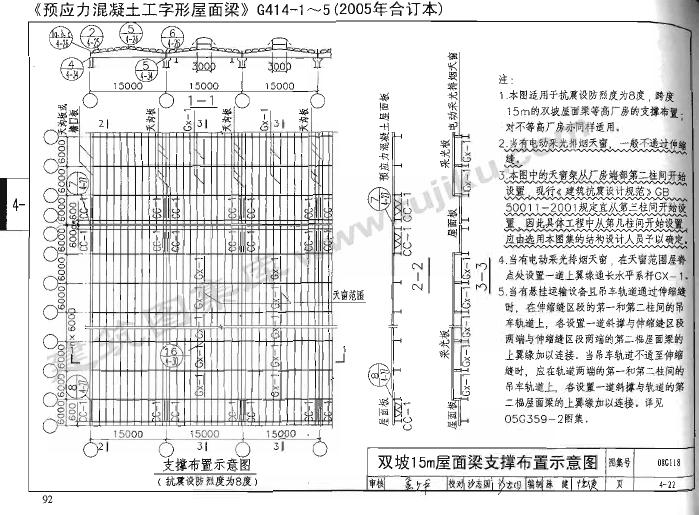

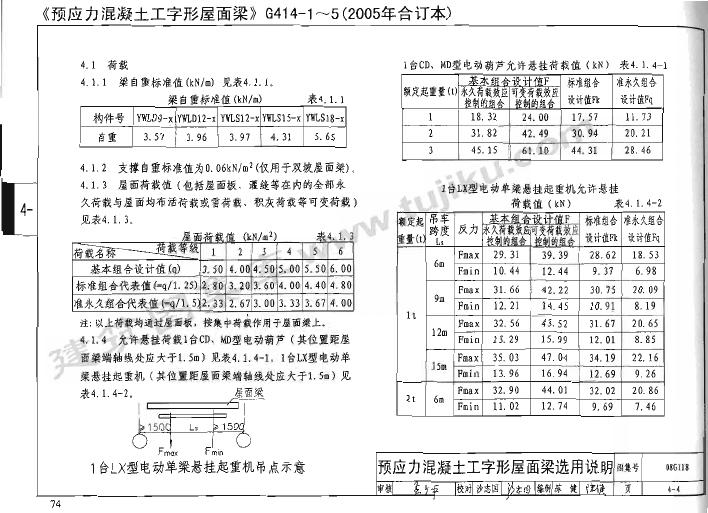

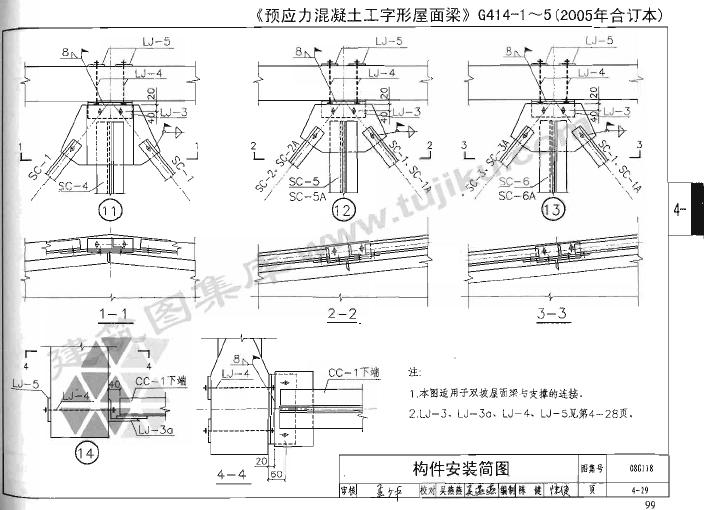

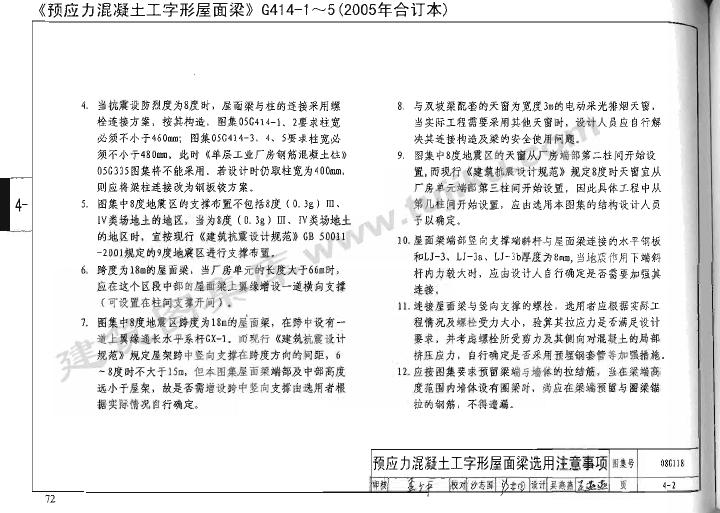

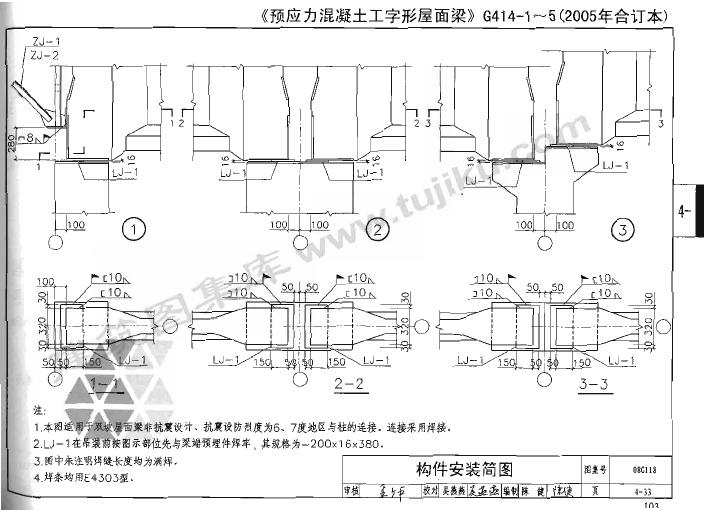

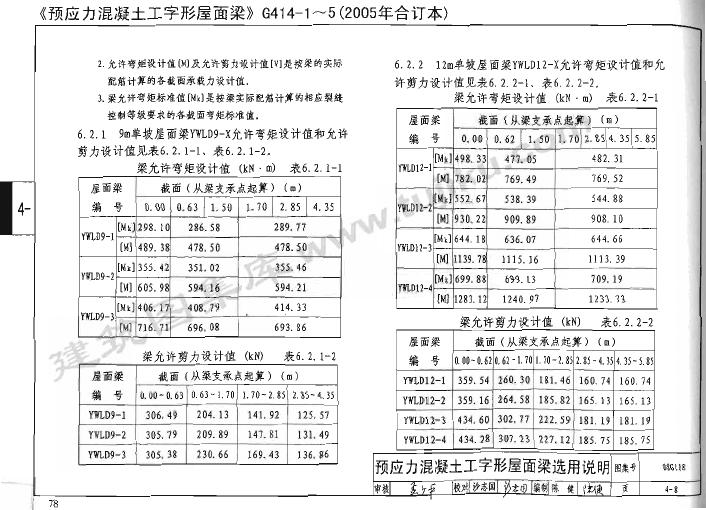

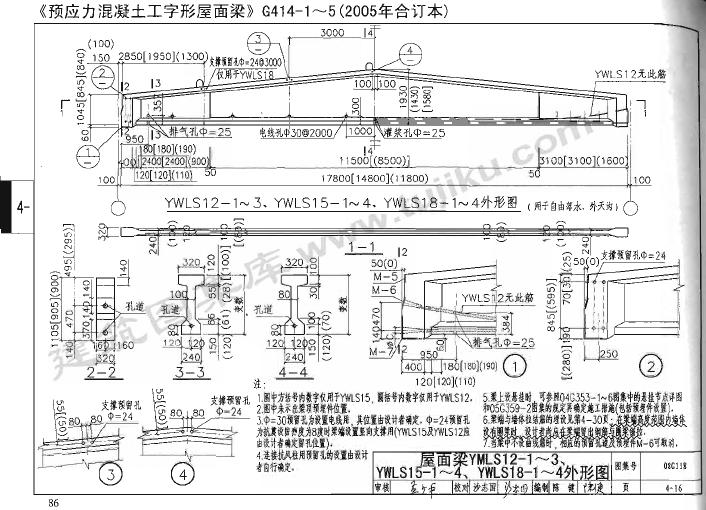

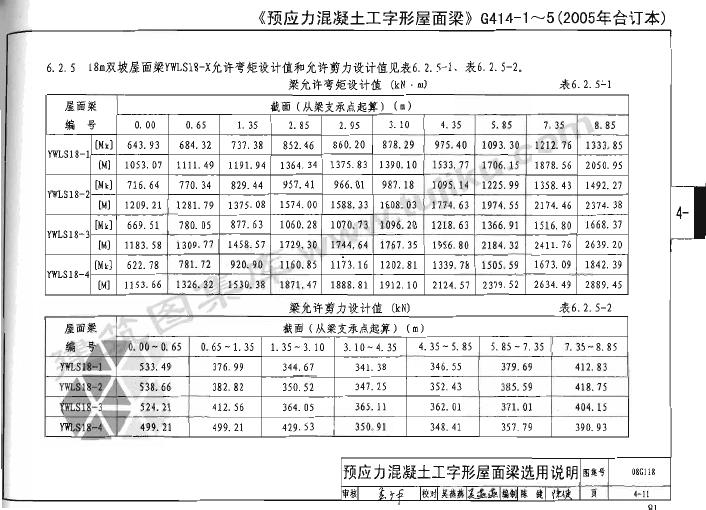

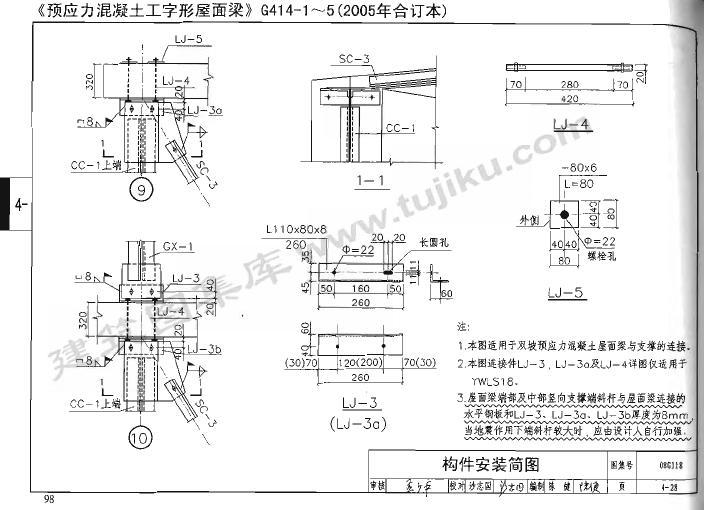

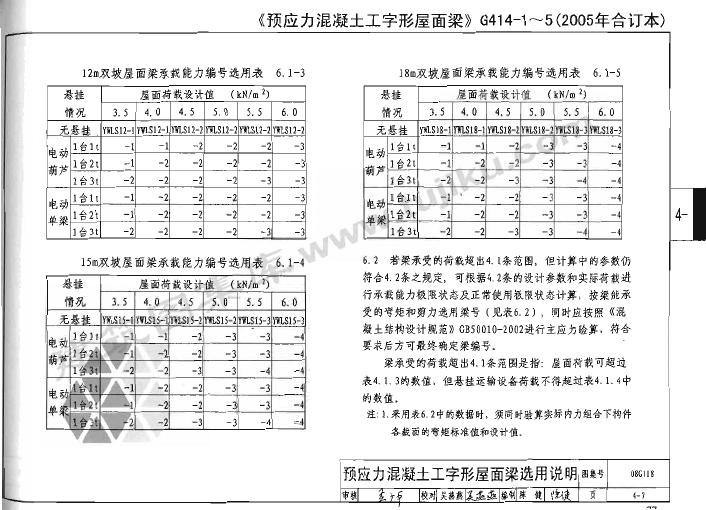

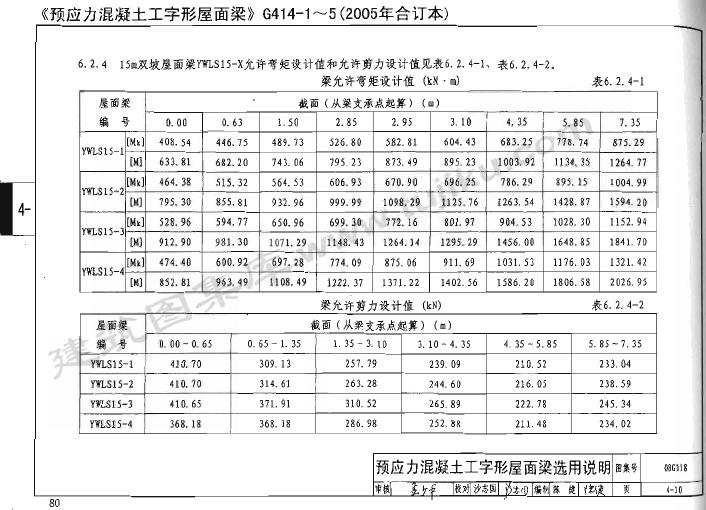

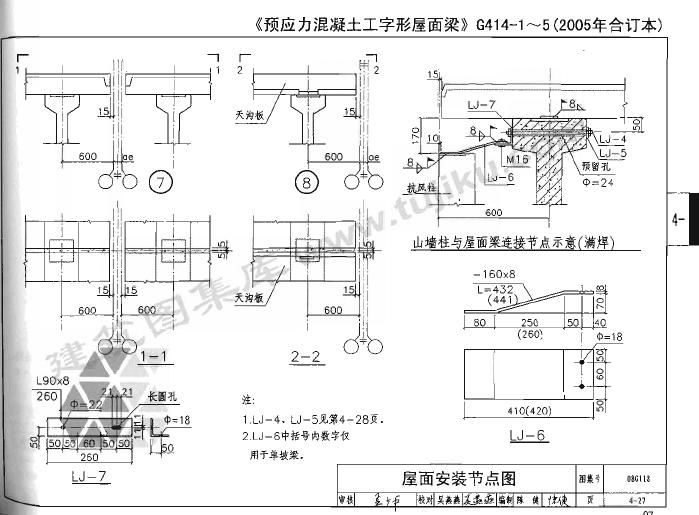

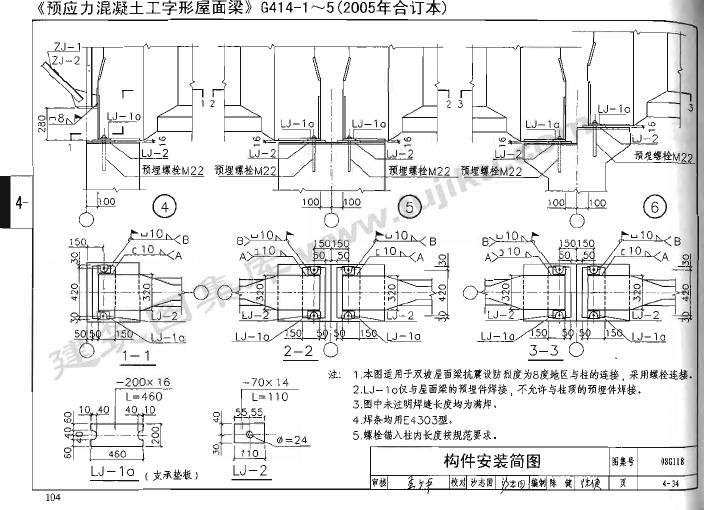

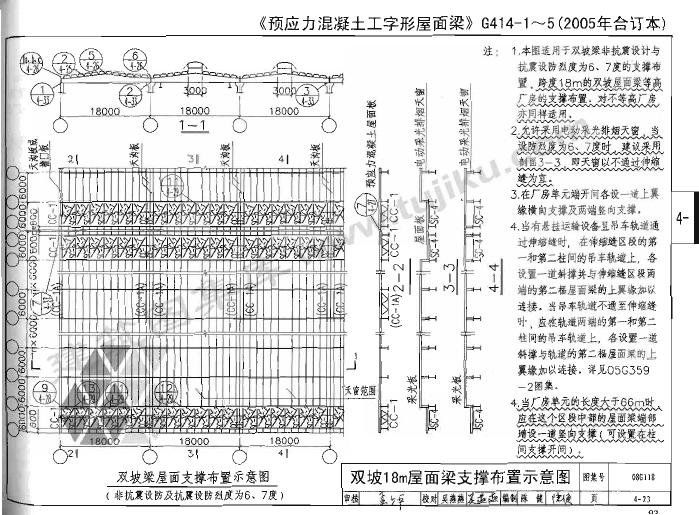

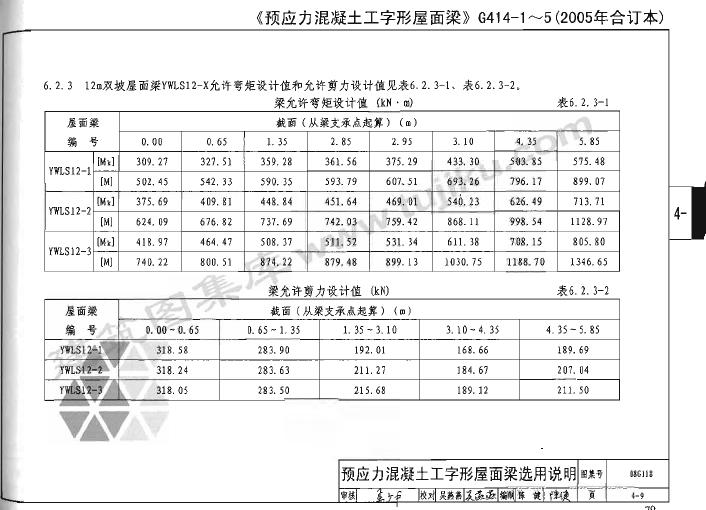

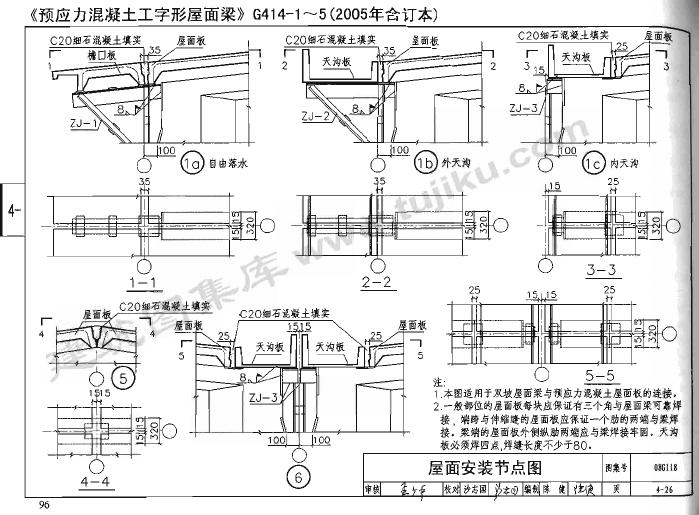

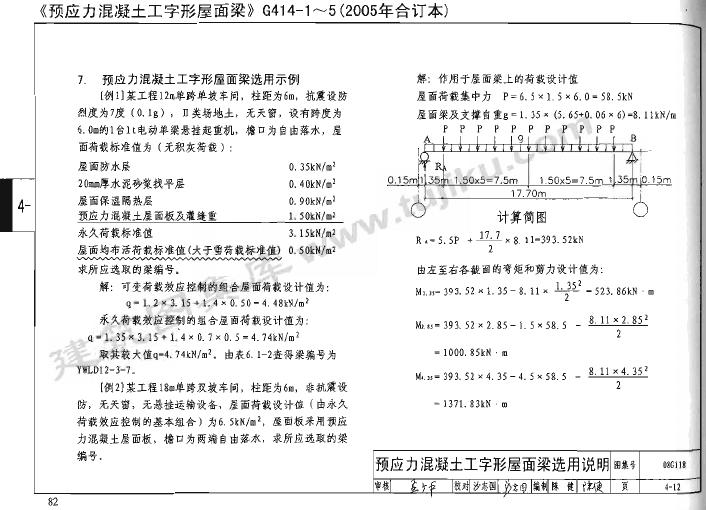

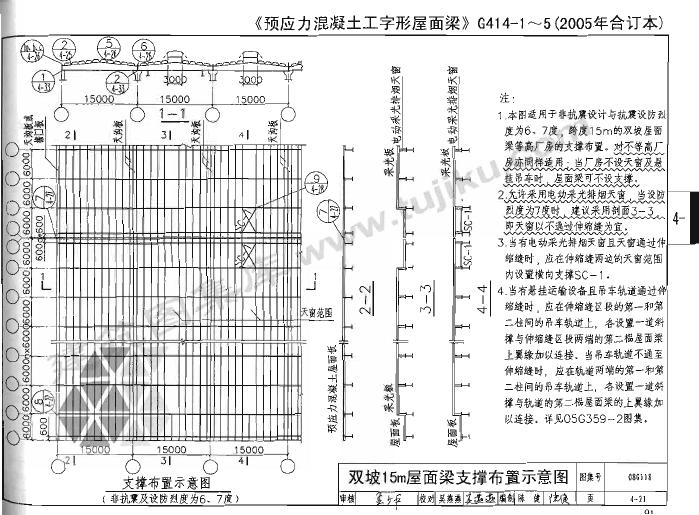

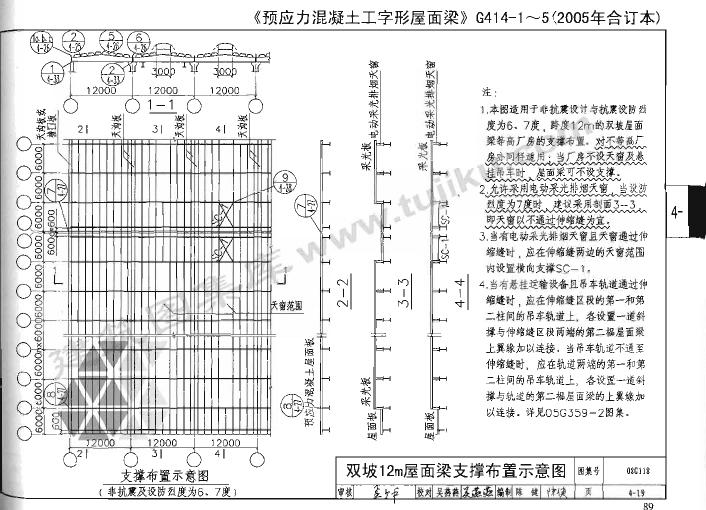

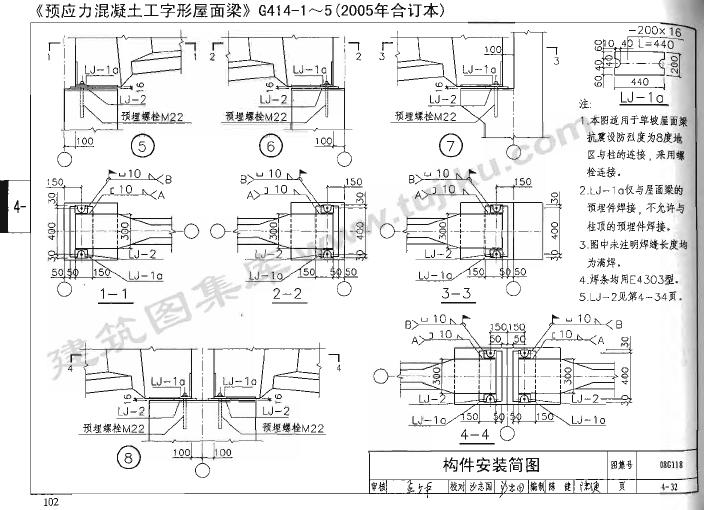

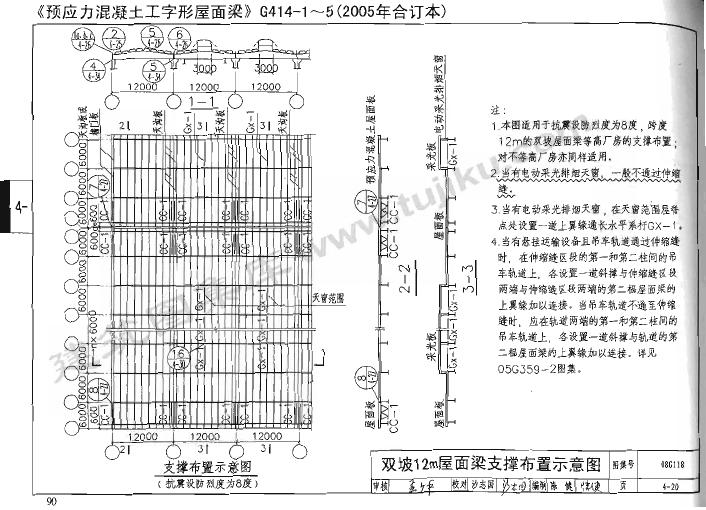

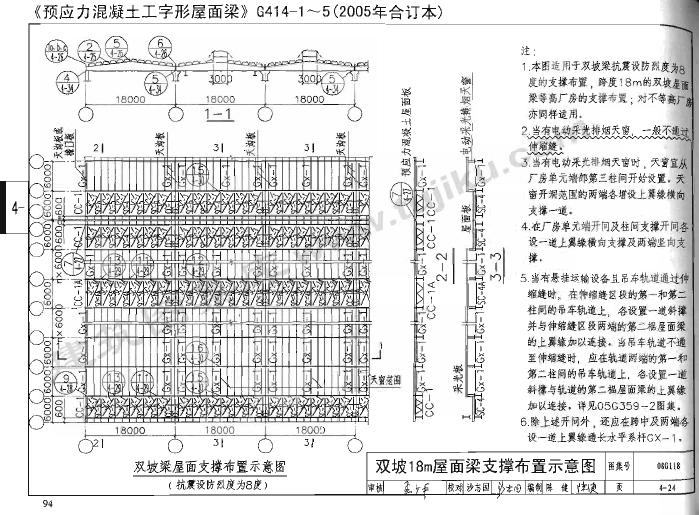

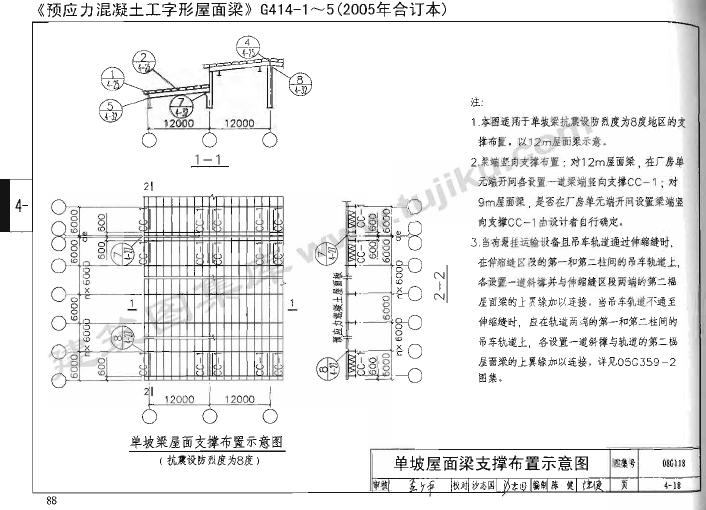

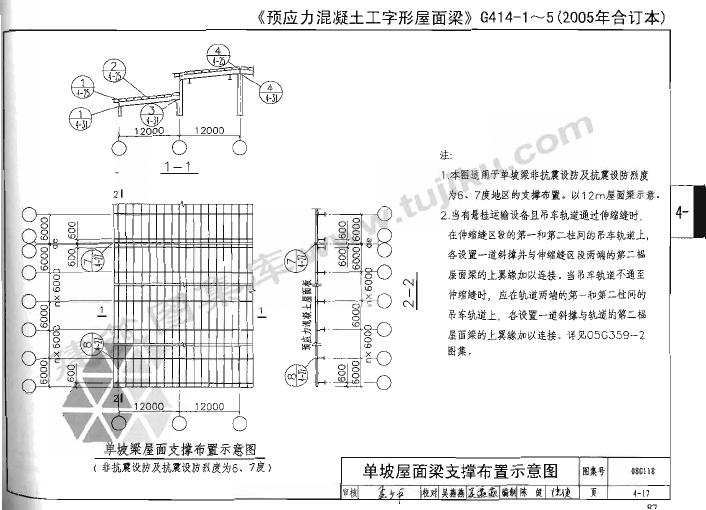

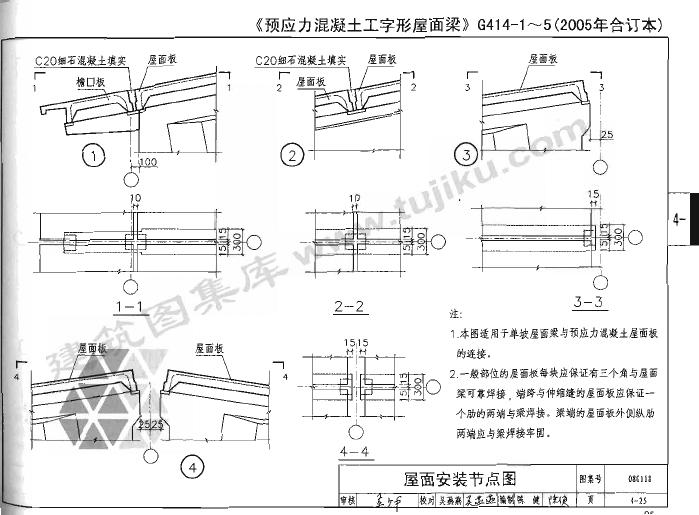

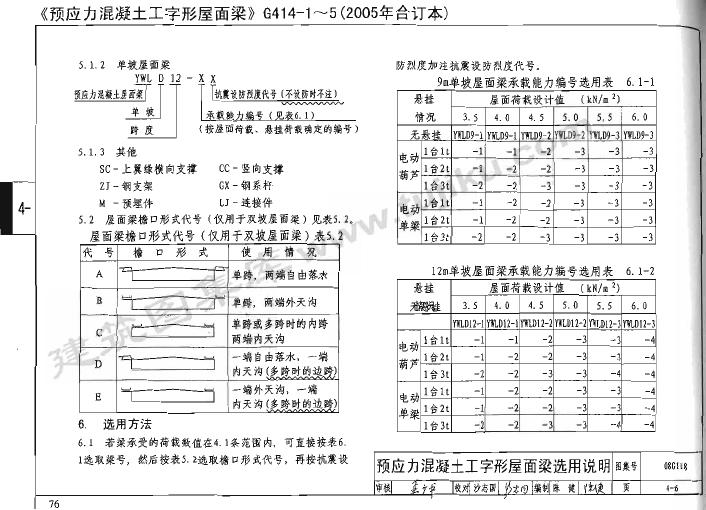

      4 《预应力混凝土工字形屋面梁》G414-1~5(2005年合订本)

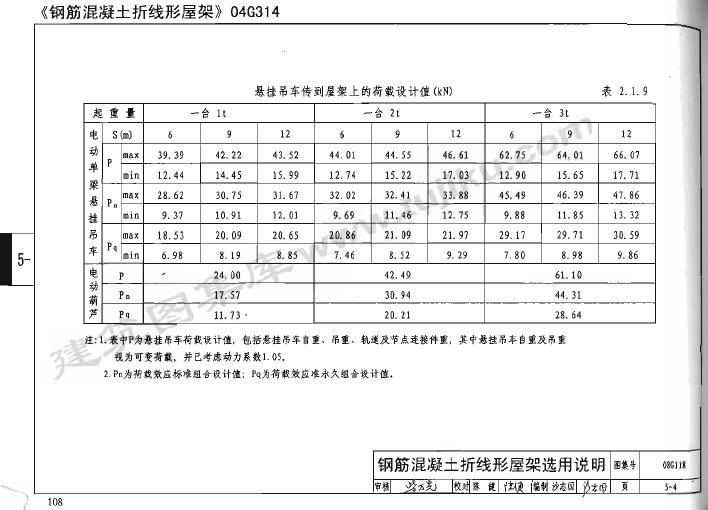

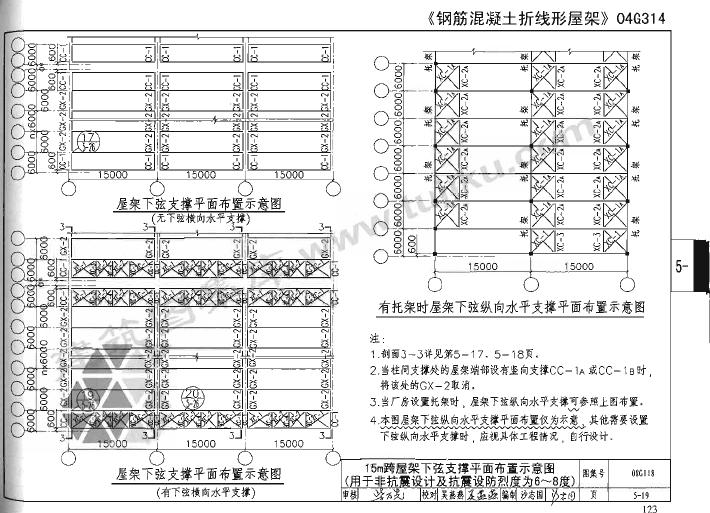

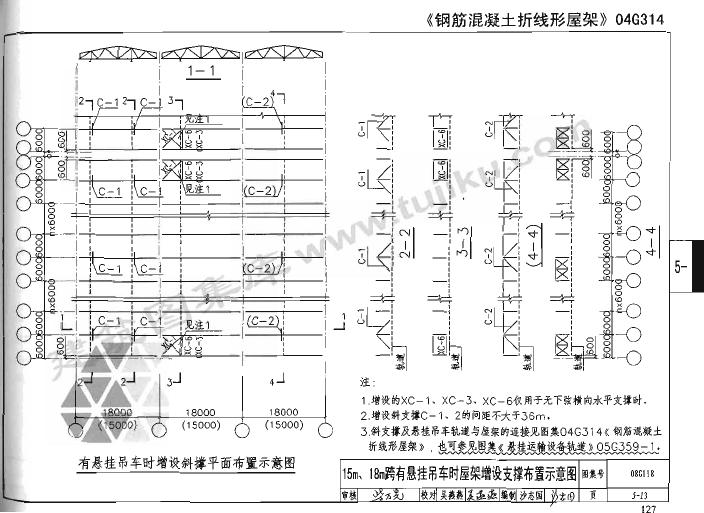

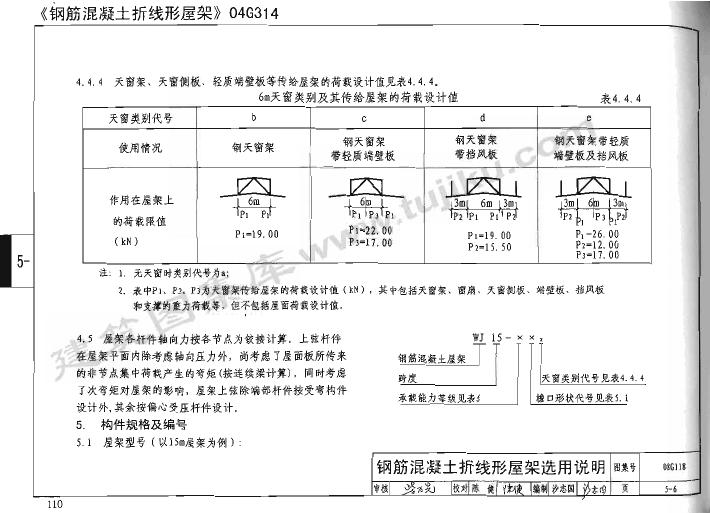

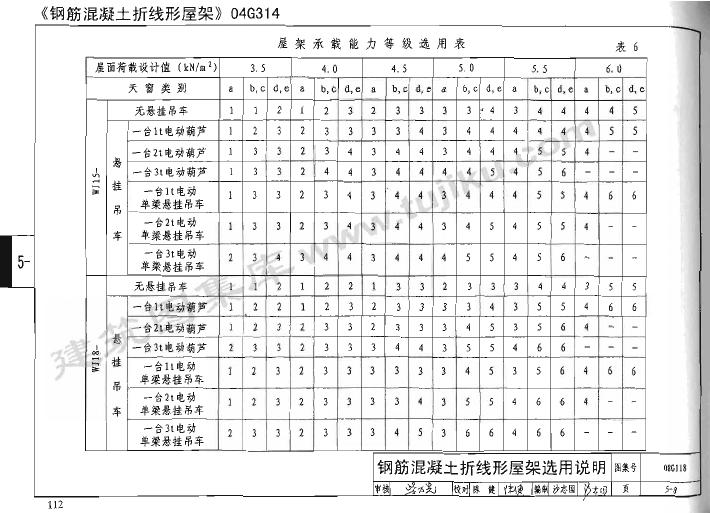

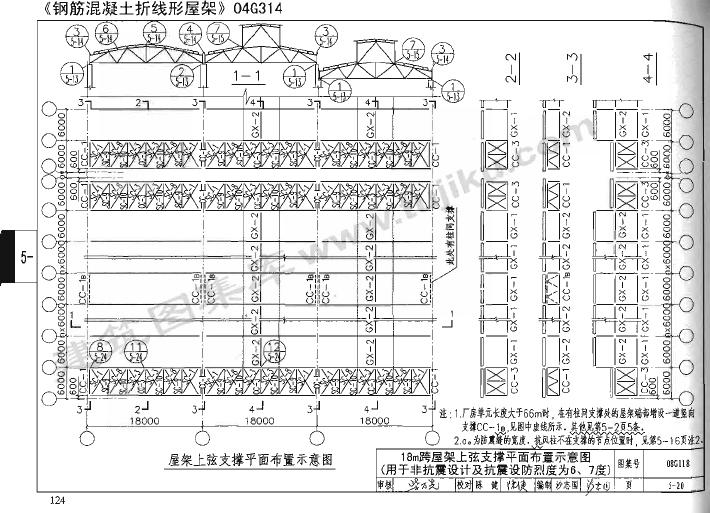

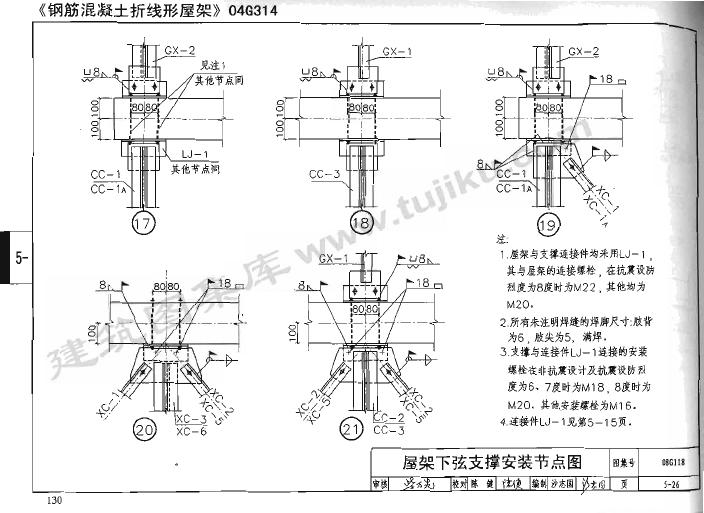

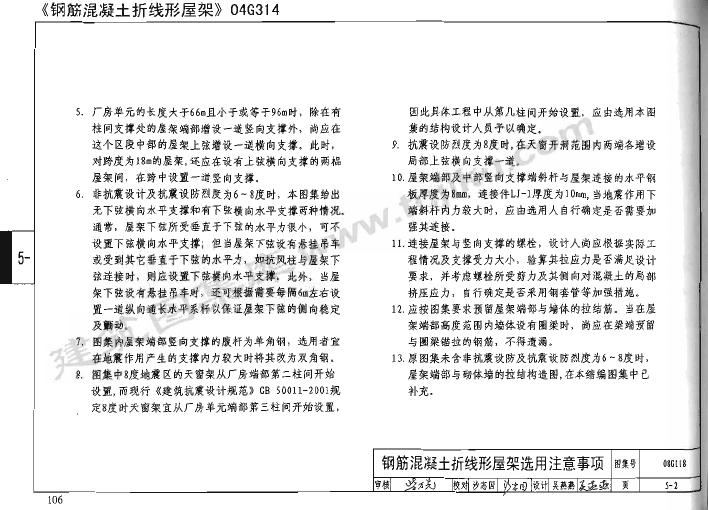

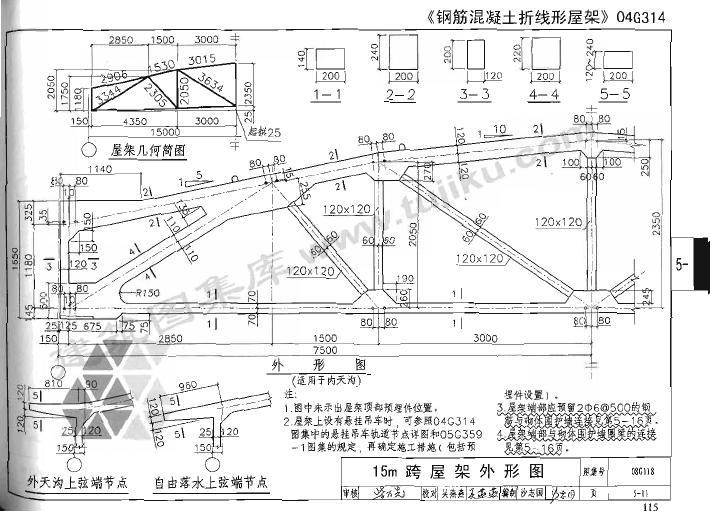

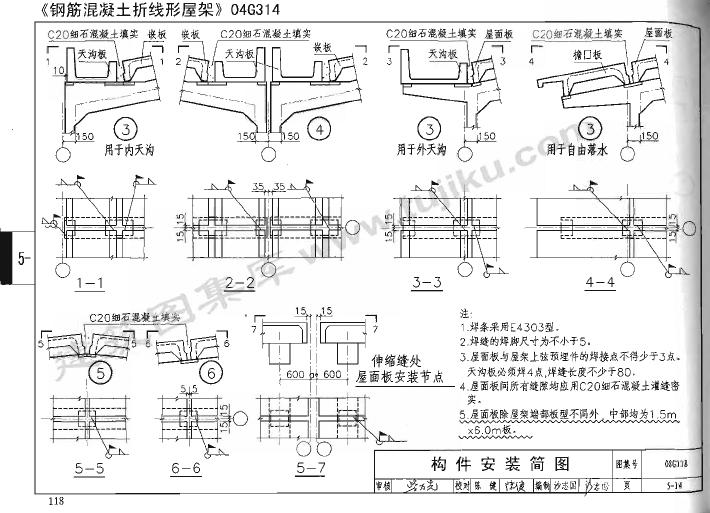

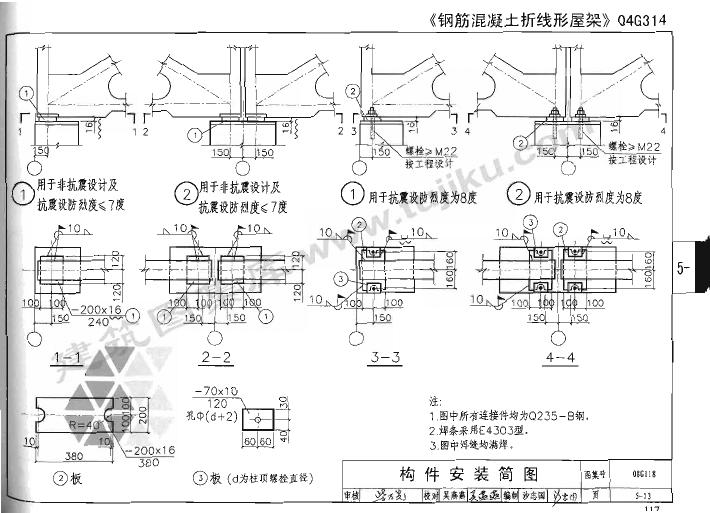

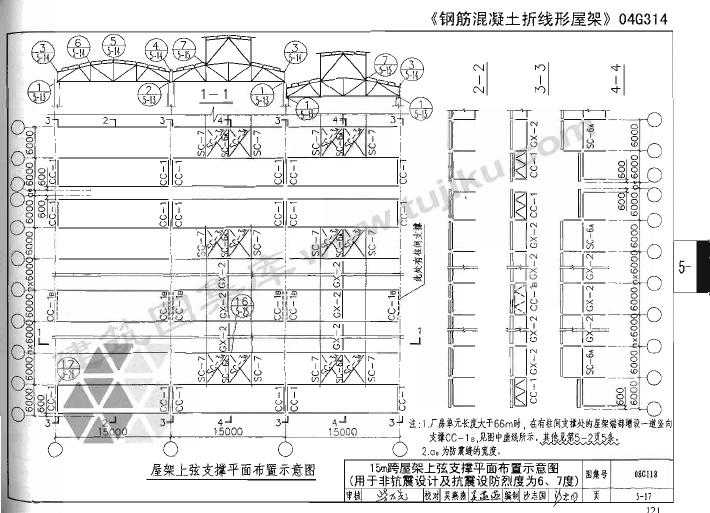

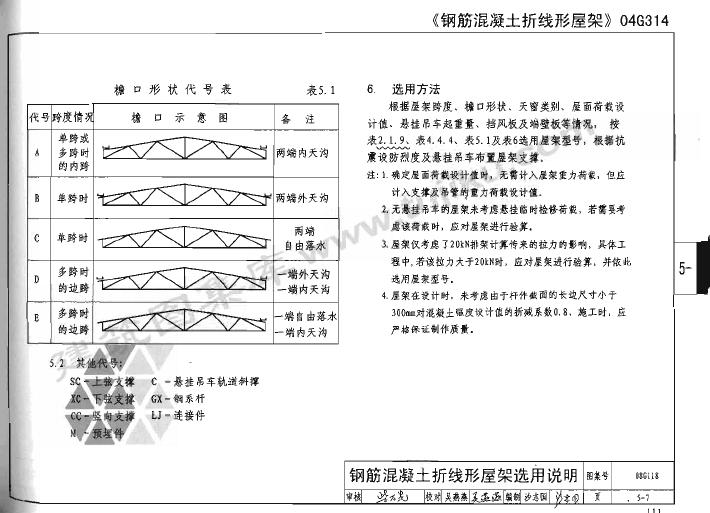

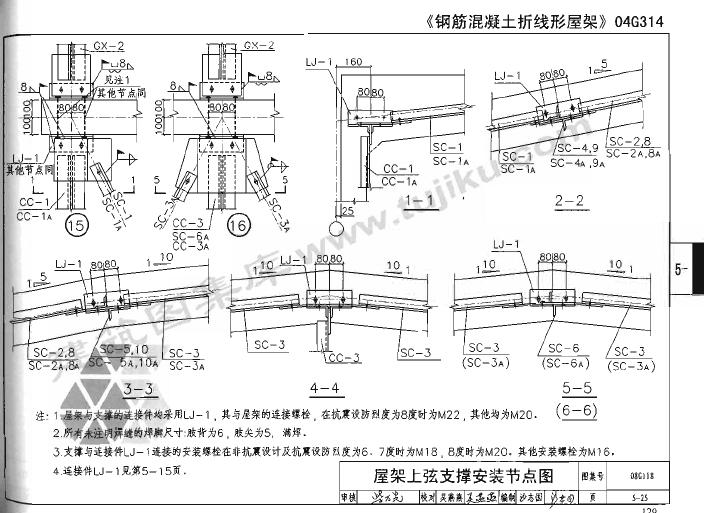

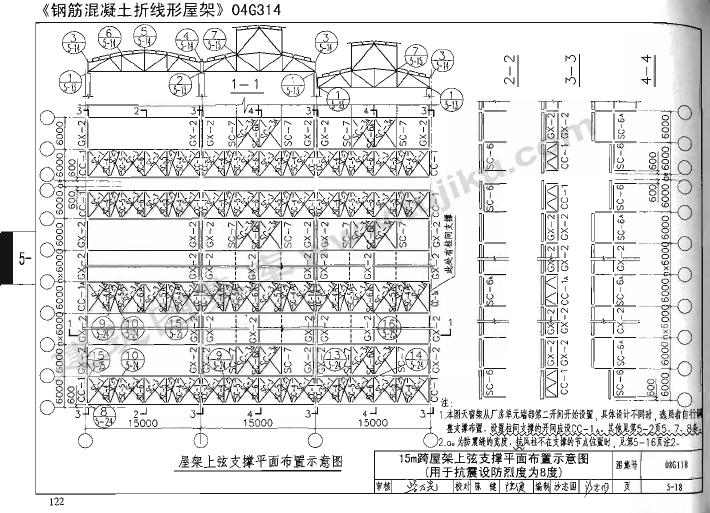

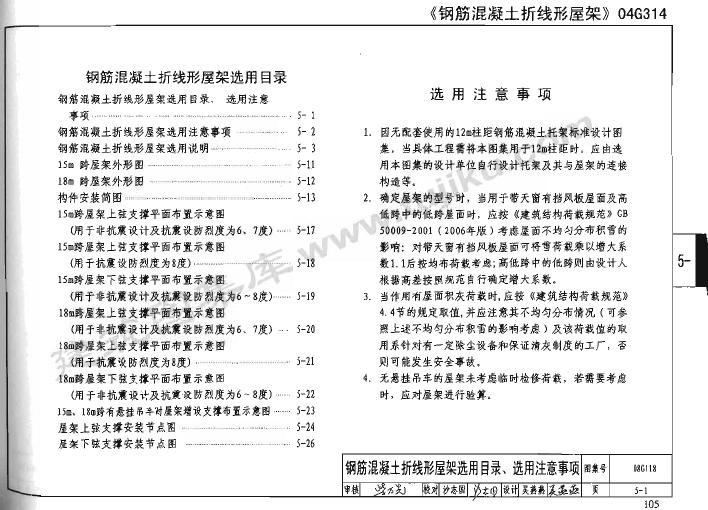

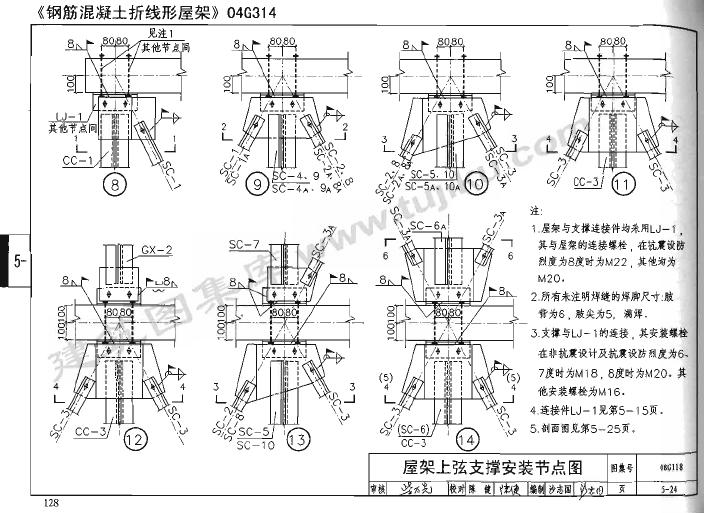

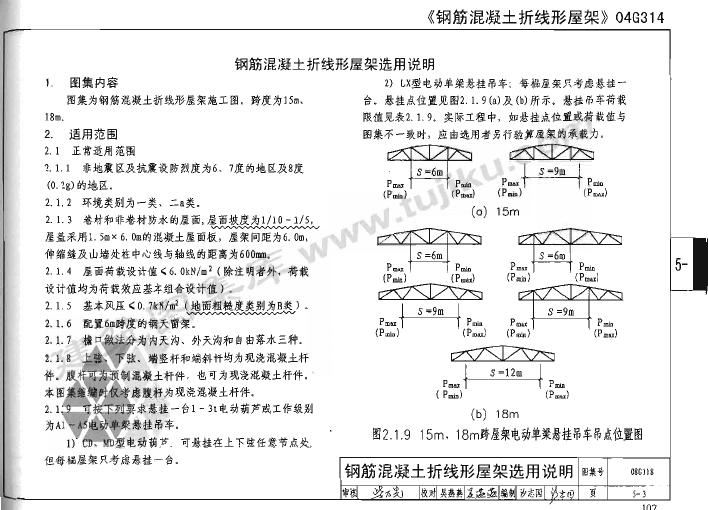

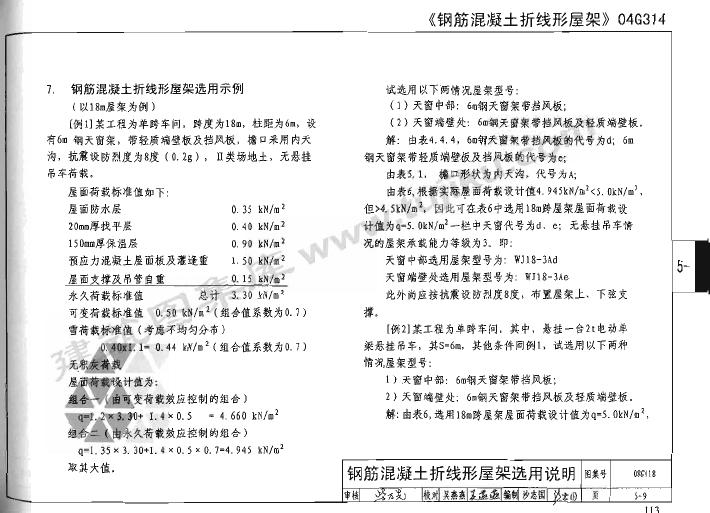

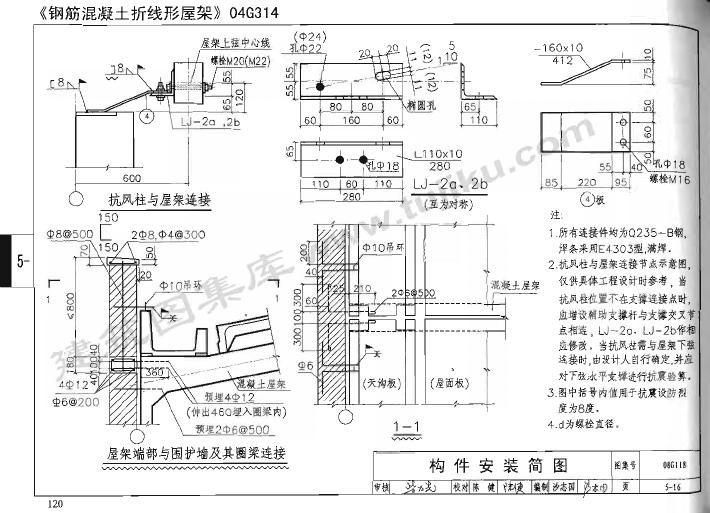

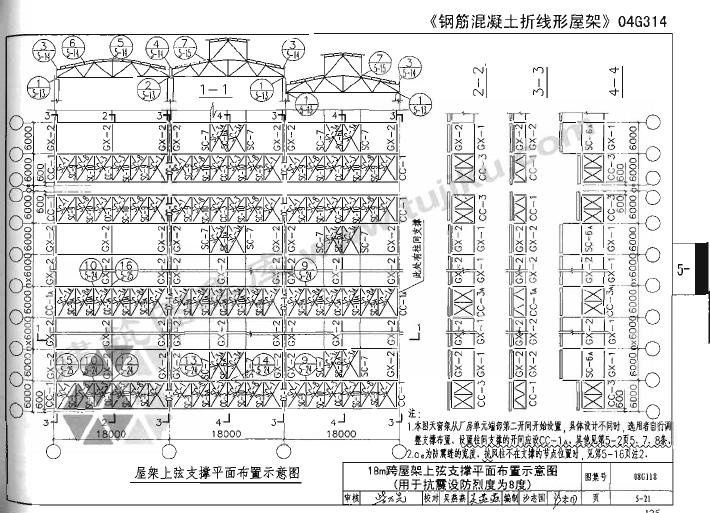

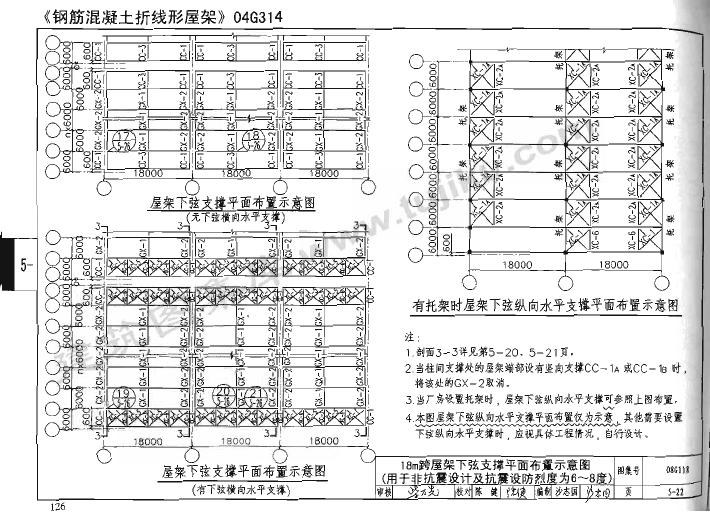

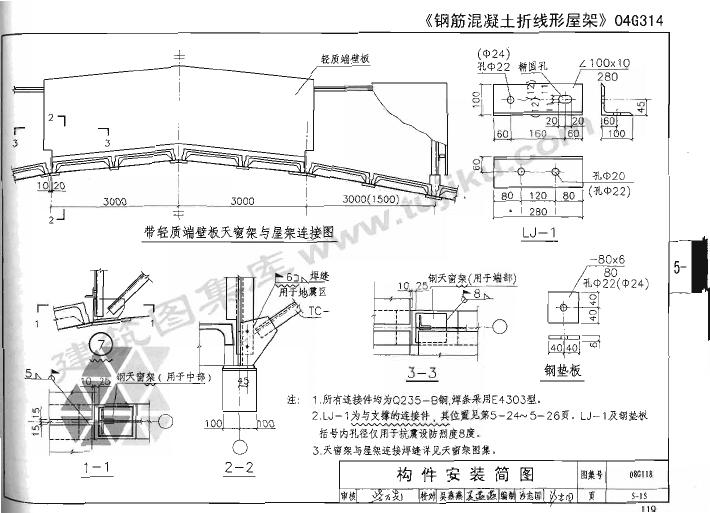

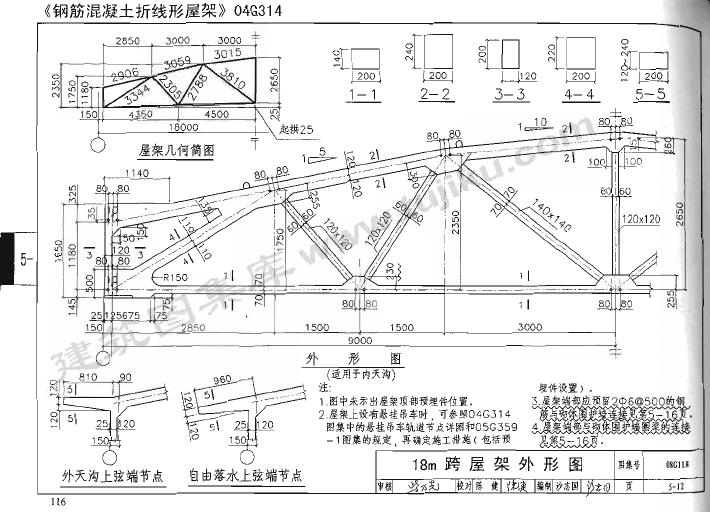

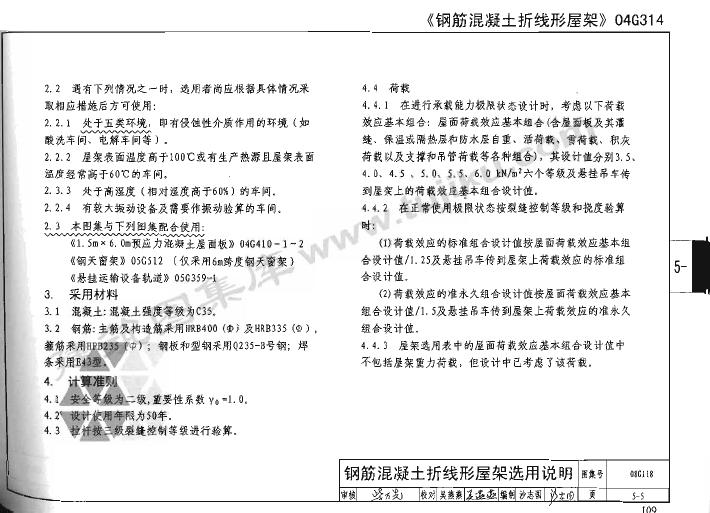

      5 《钢筋混凝土折线形屋架》04G314

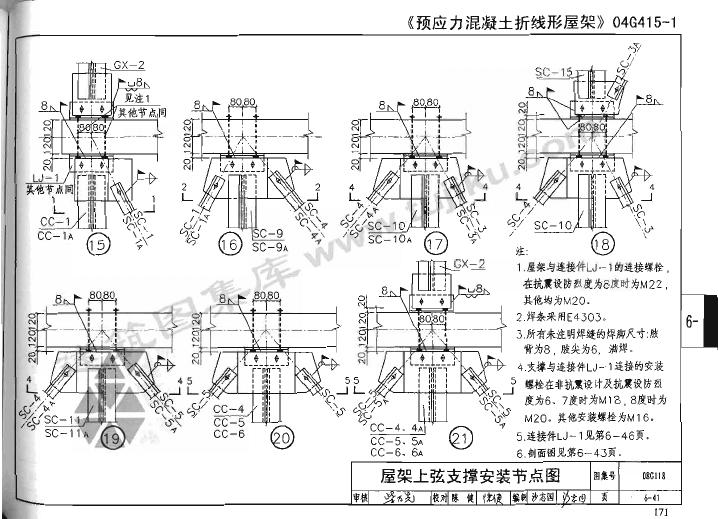

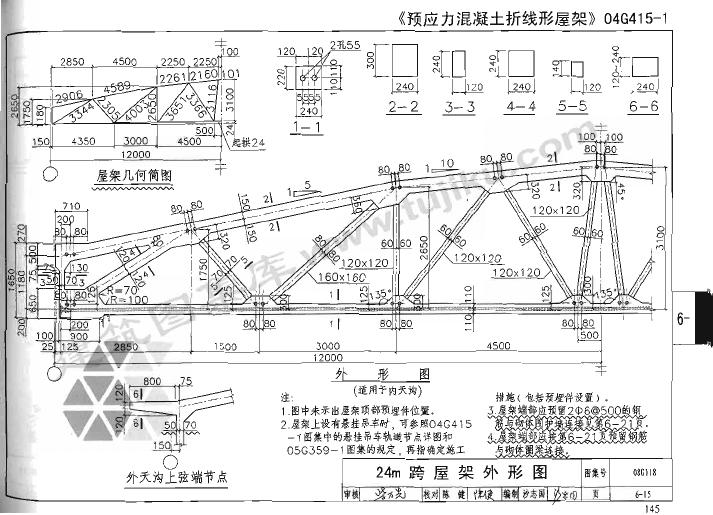

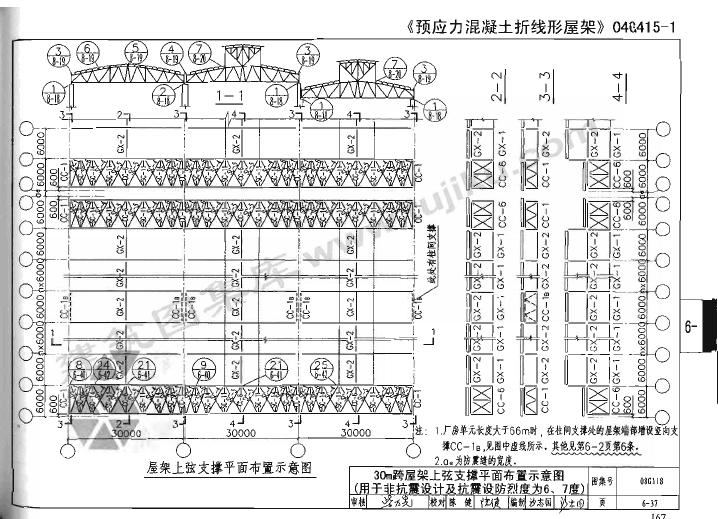

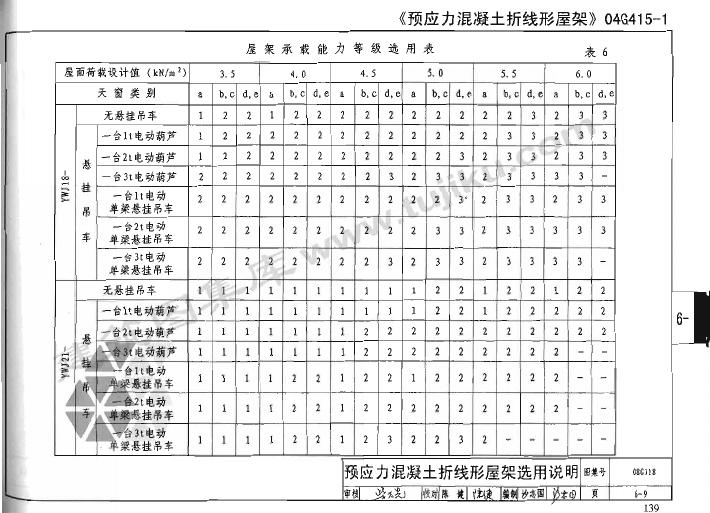

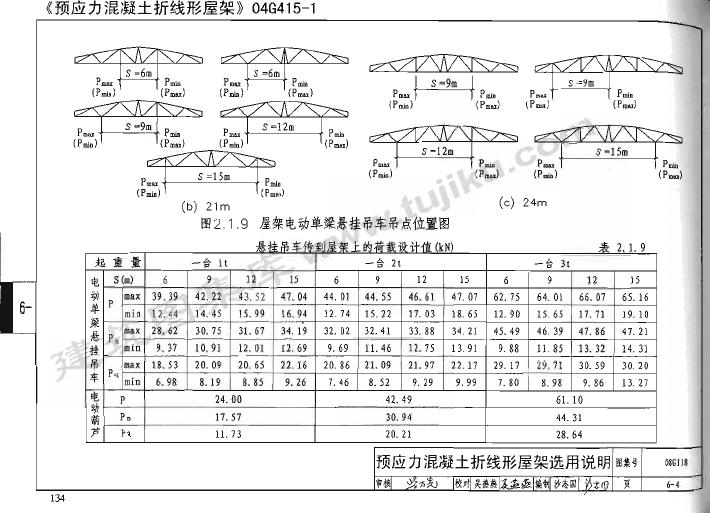

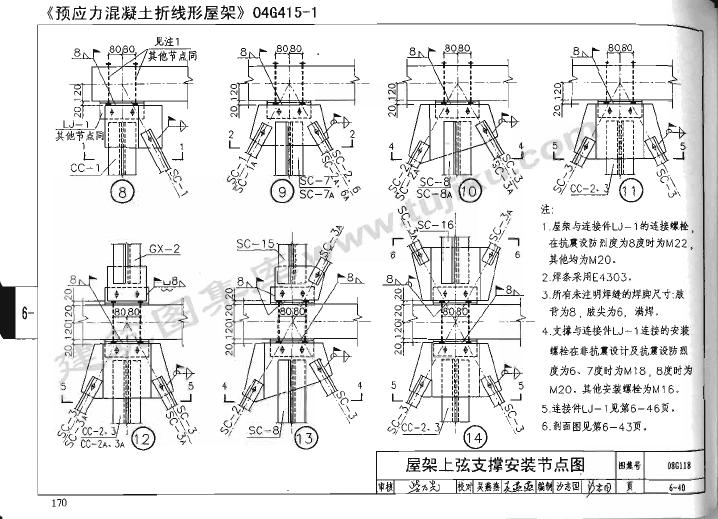

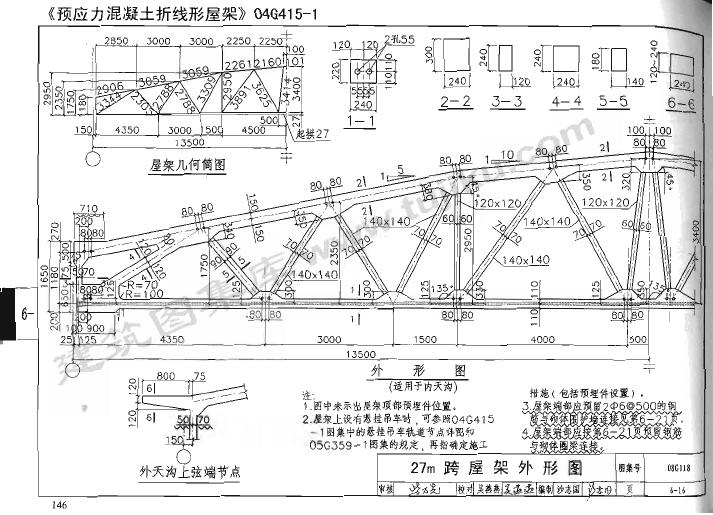

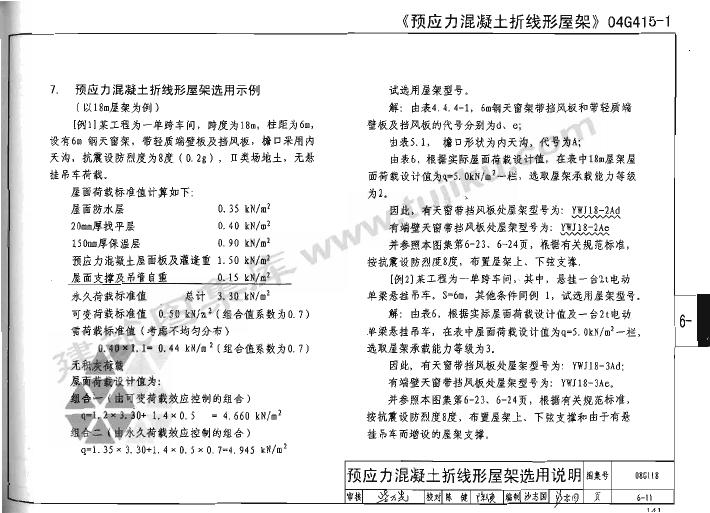

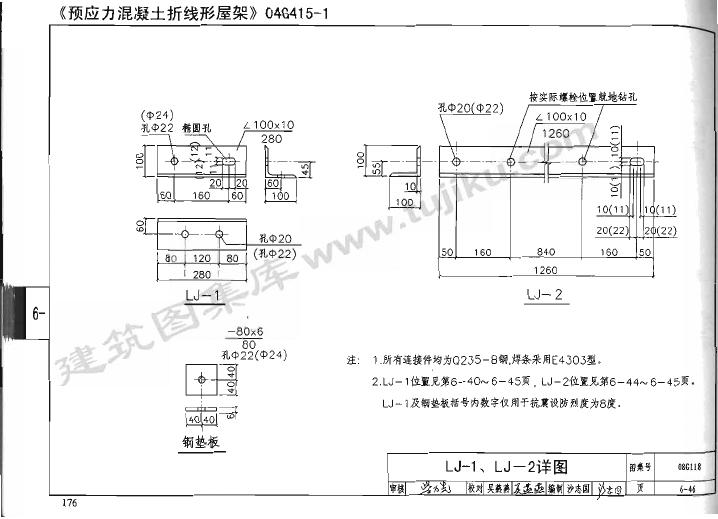

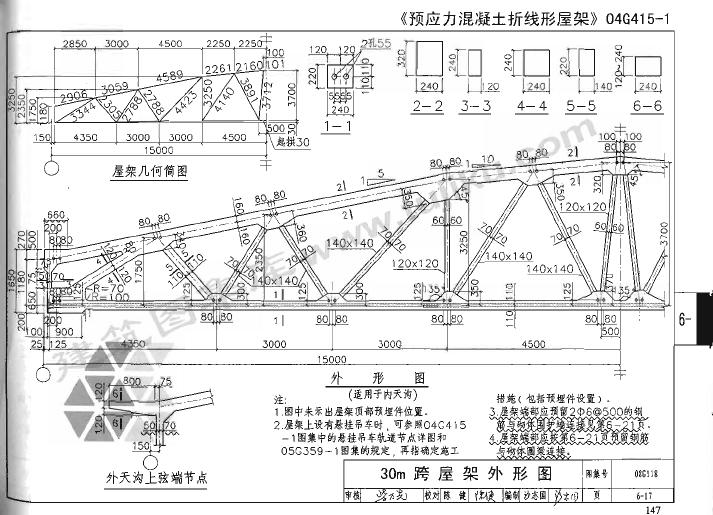

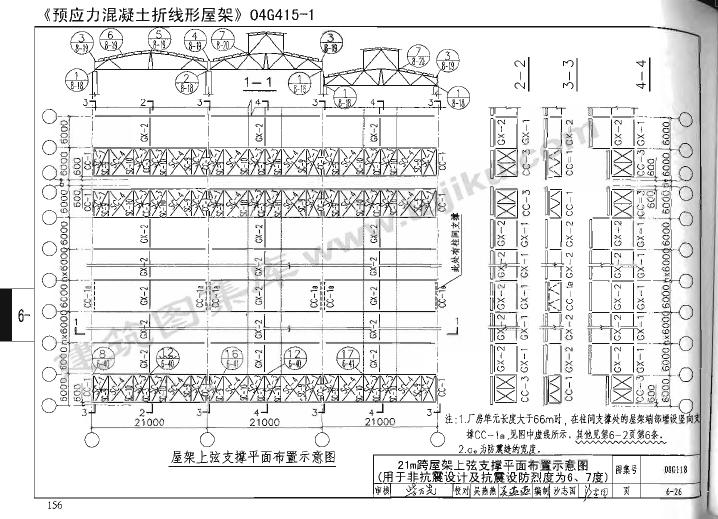

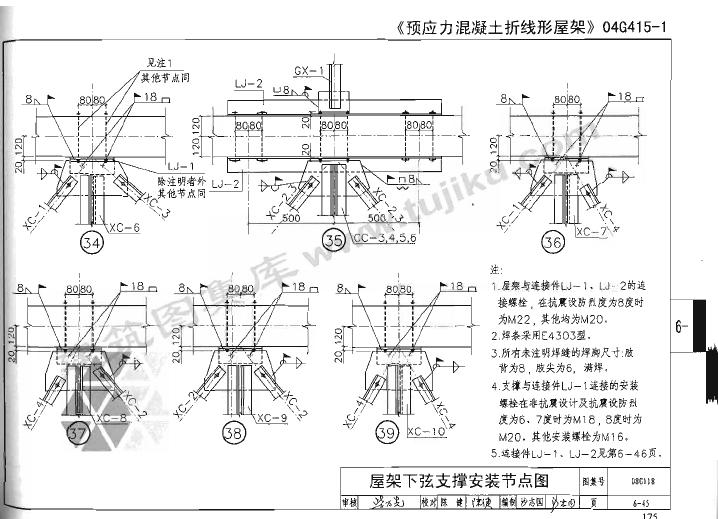

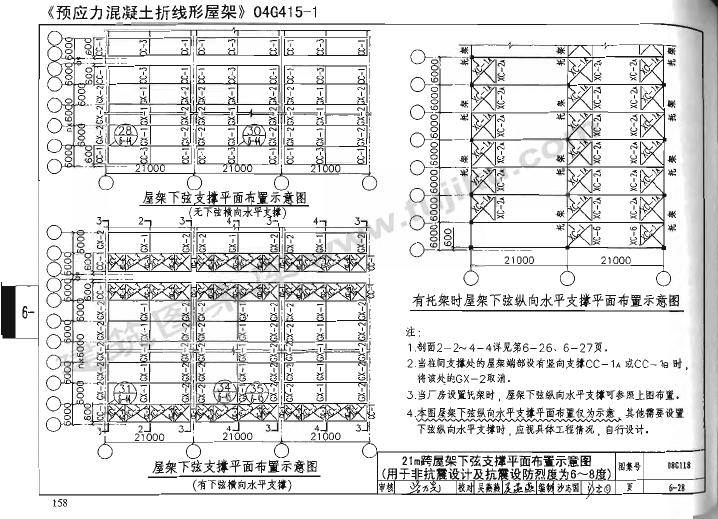

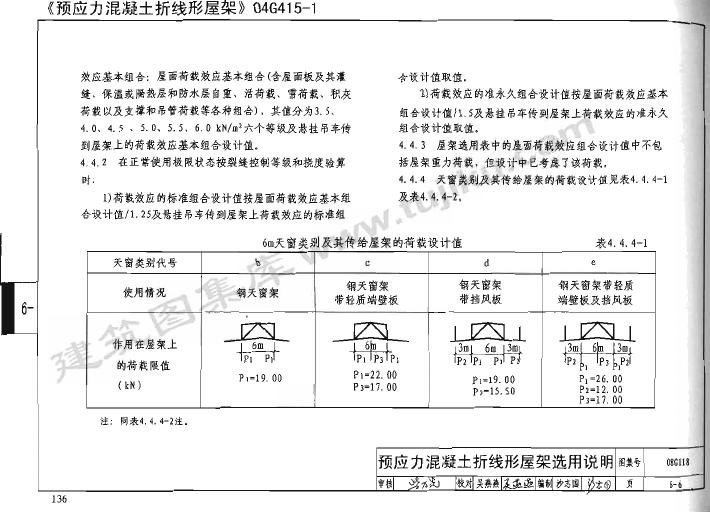

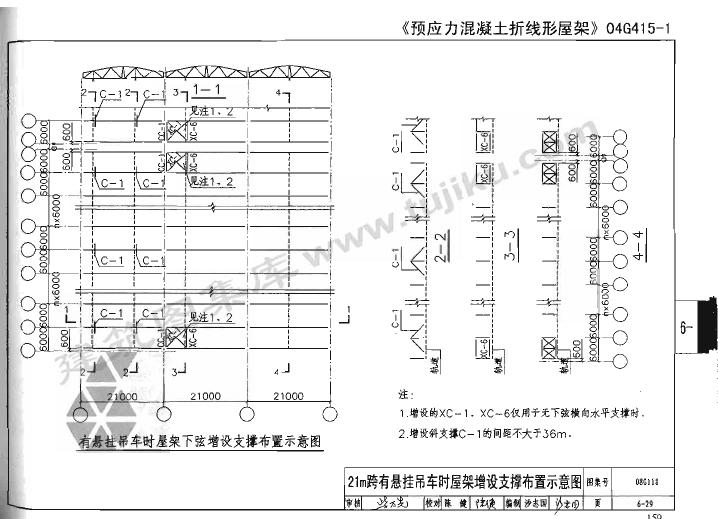

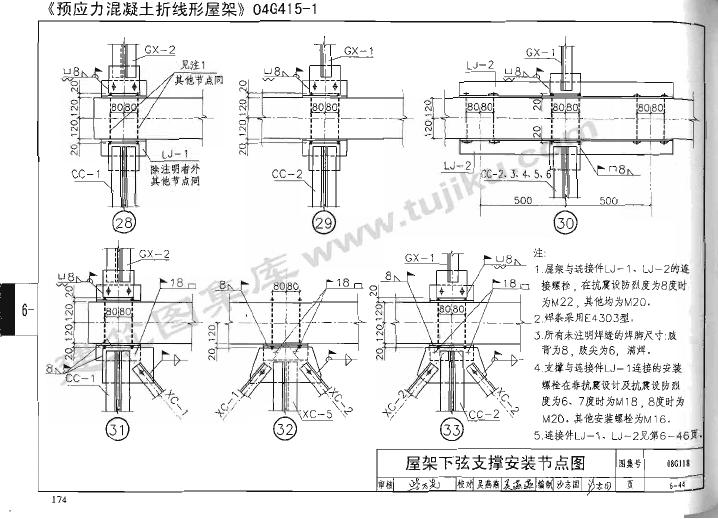

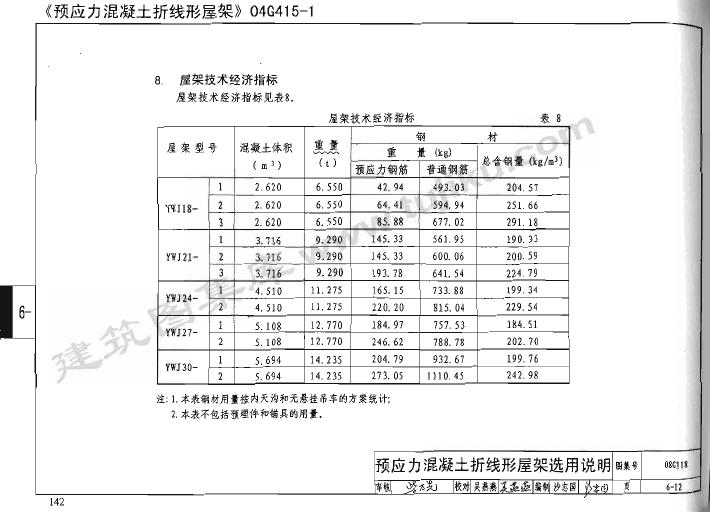

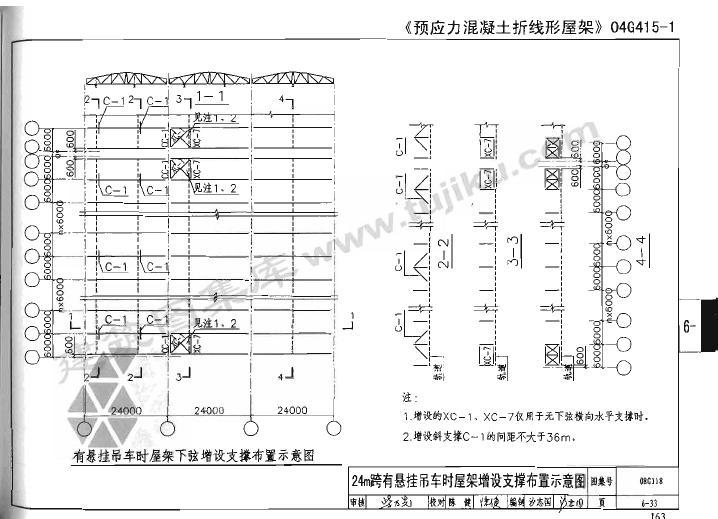

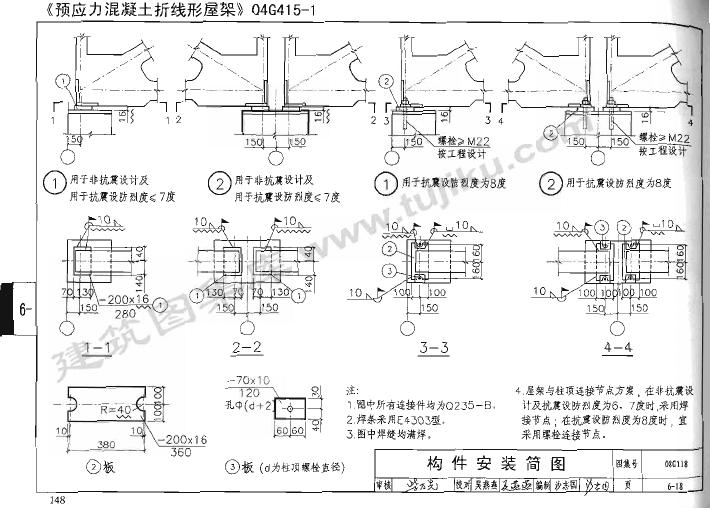

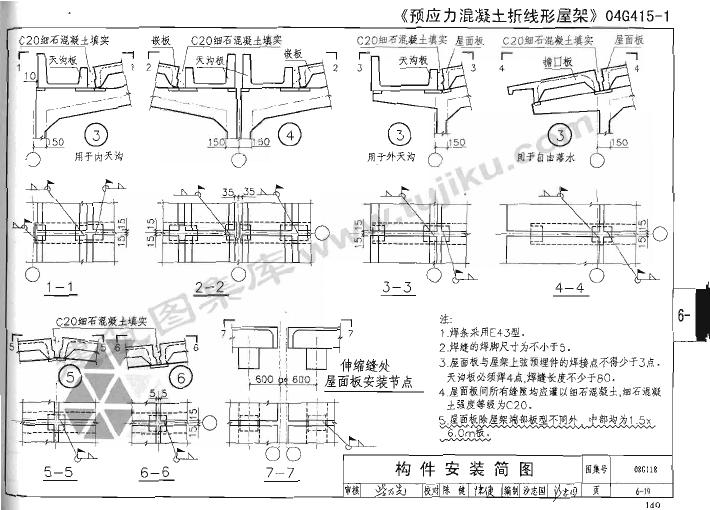

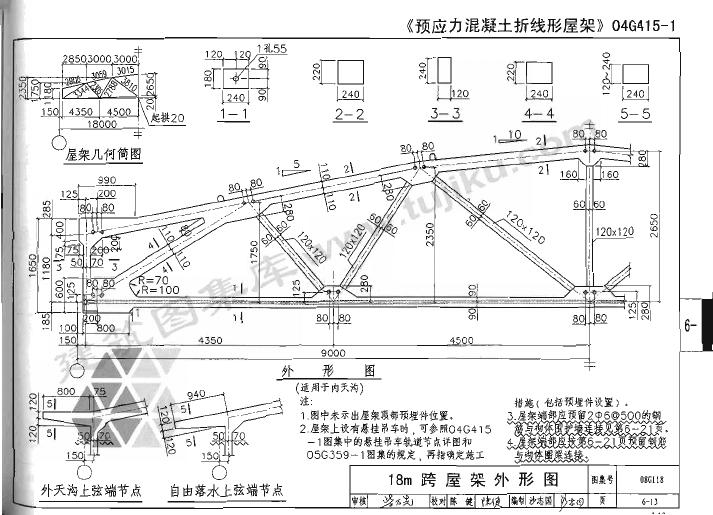

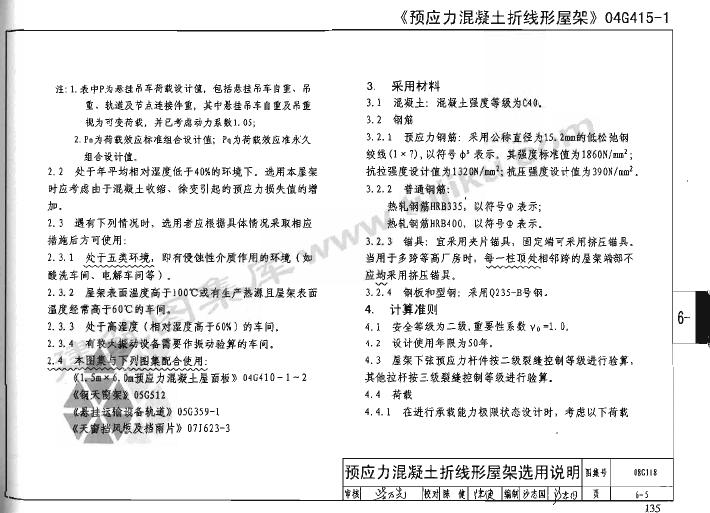

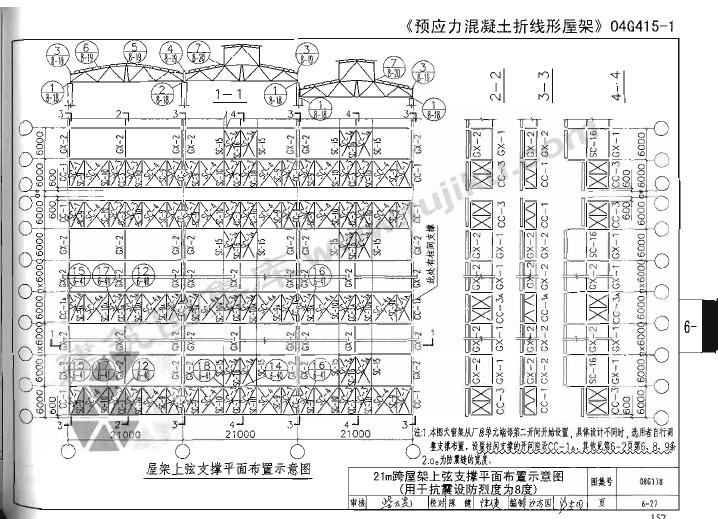

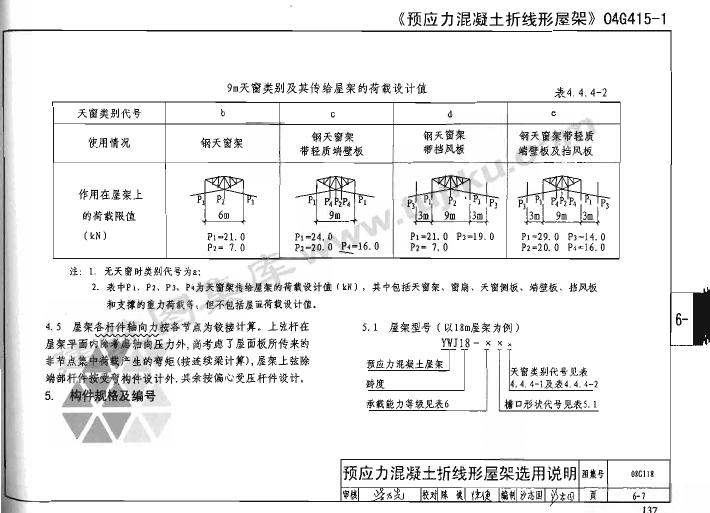

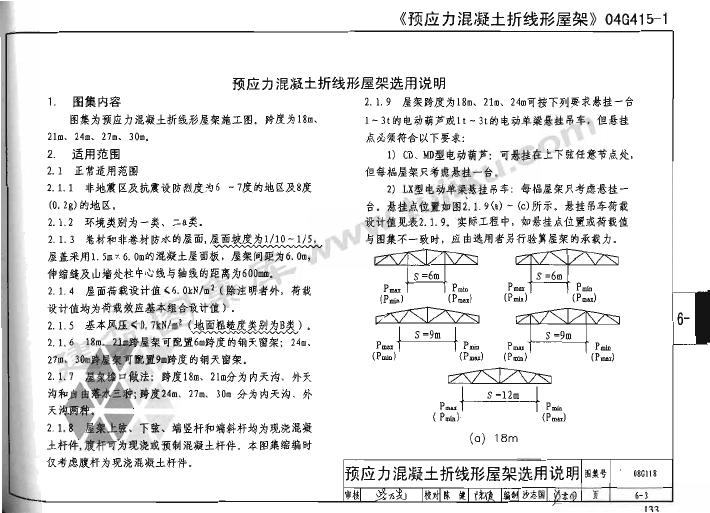

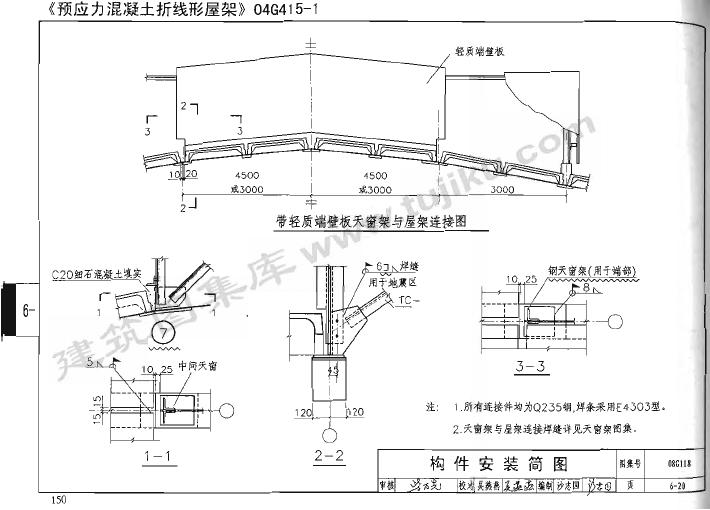

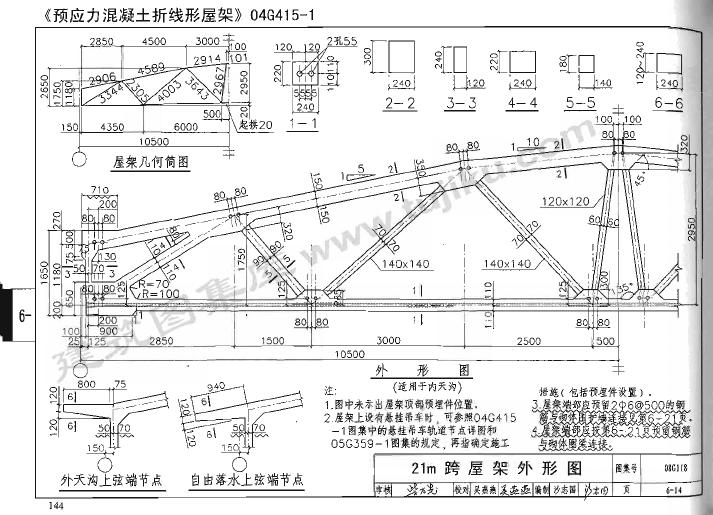

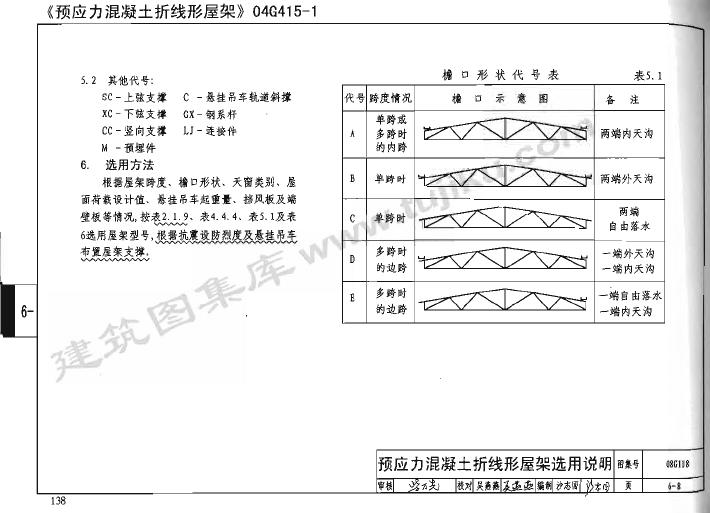

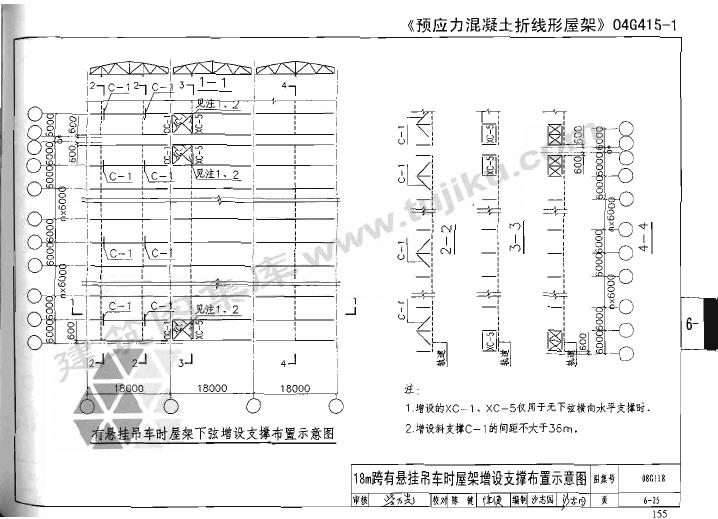

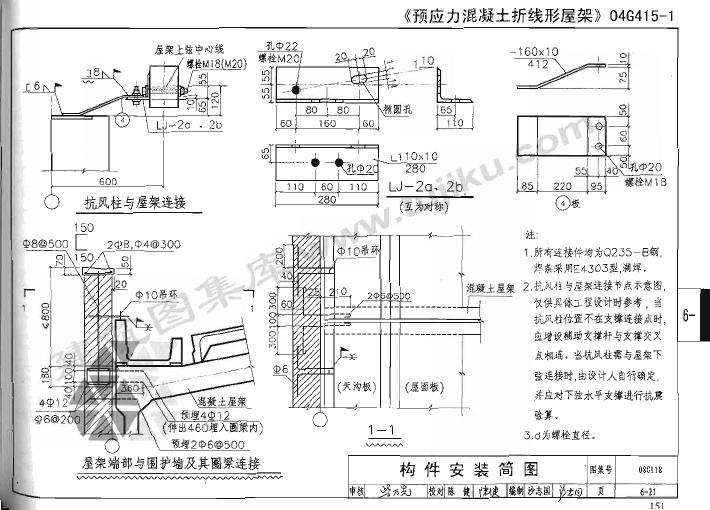

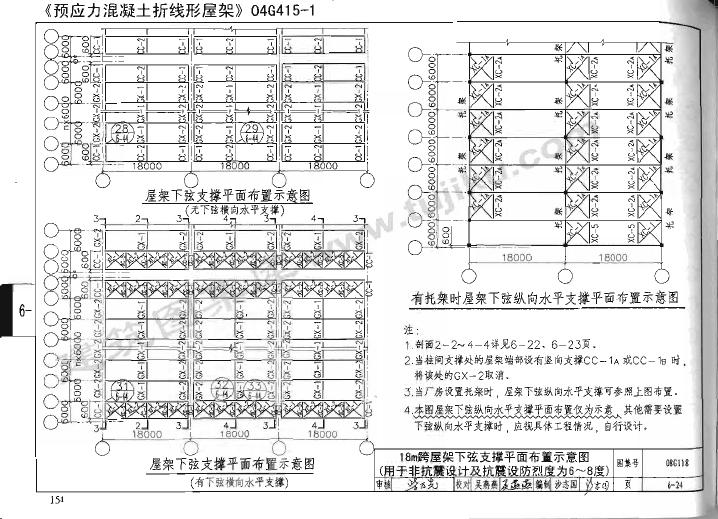

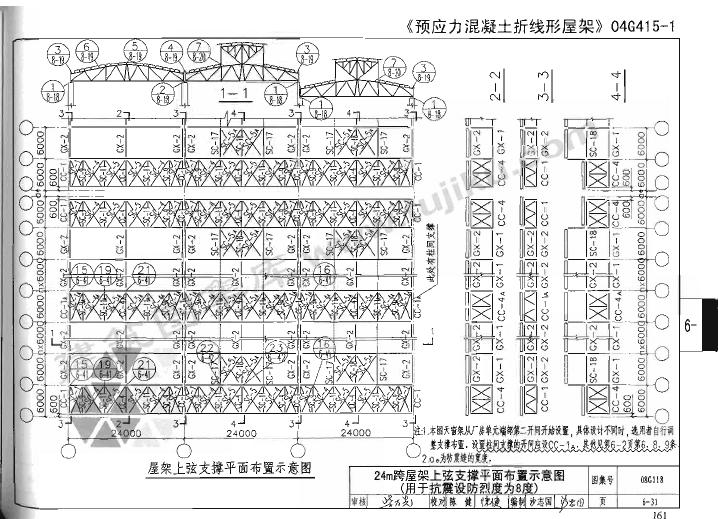

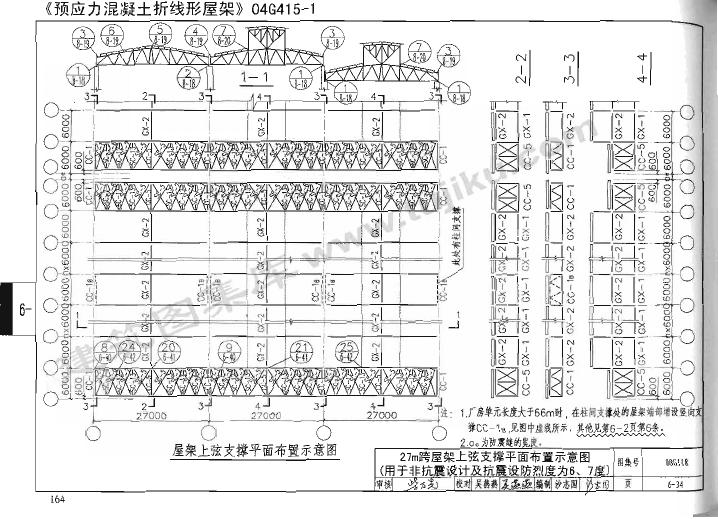

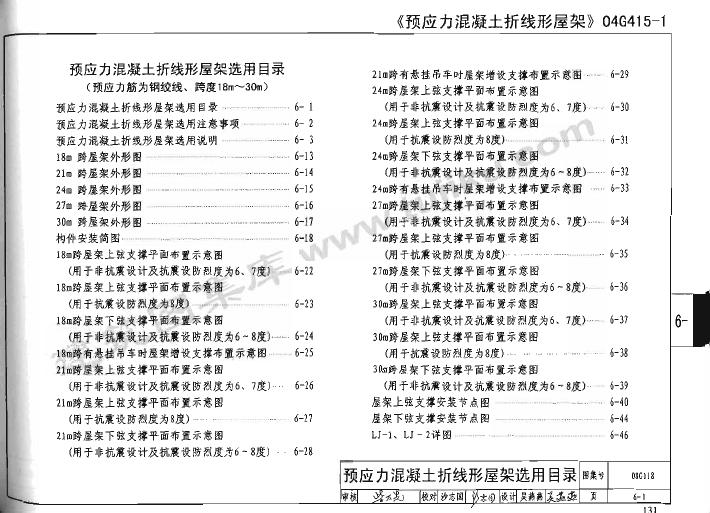

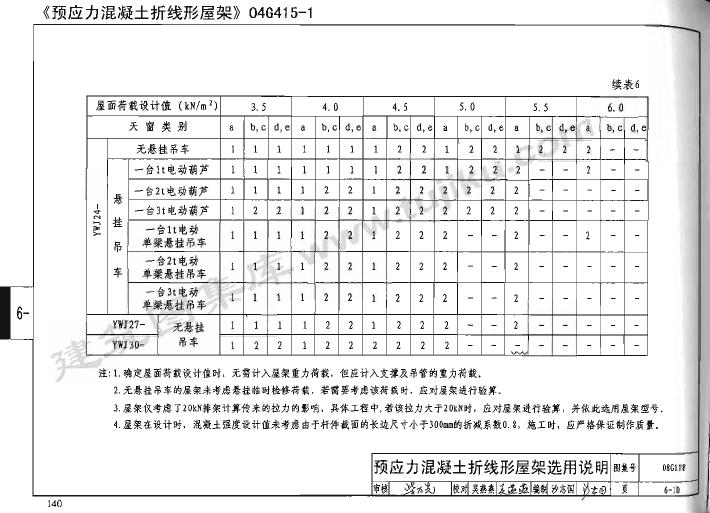

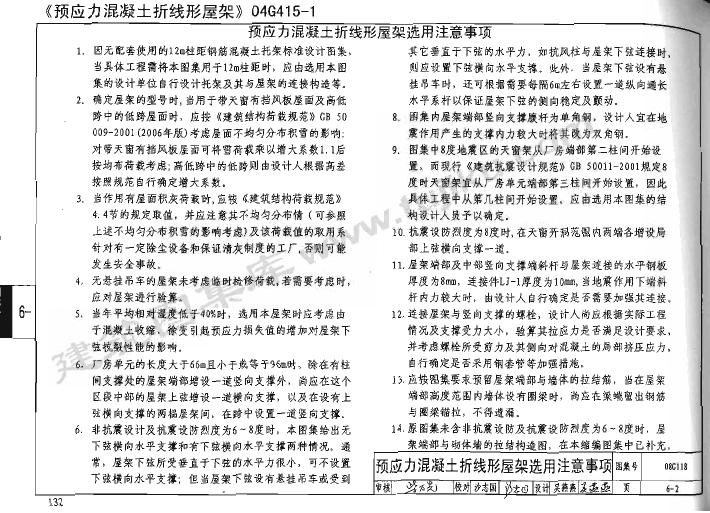

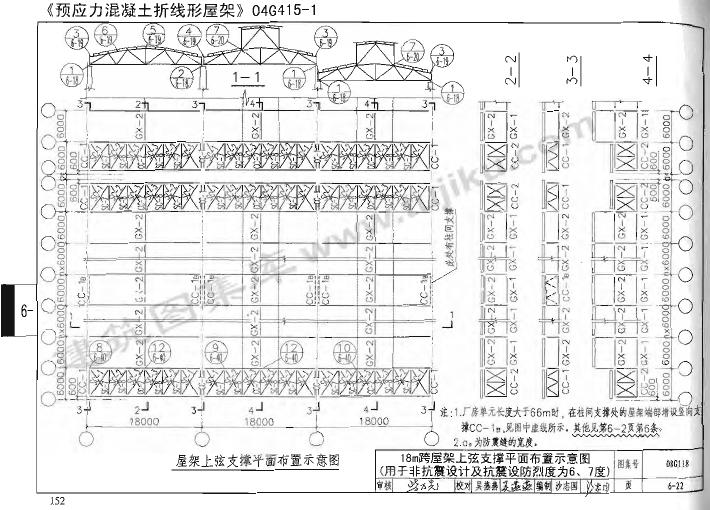

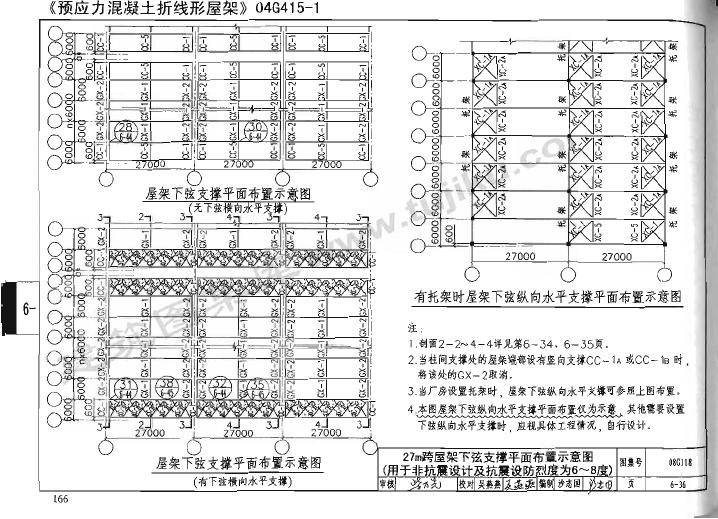

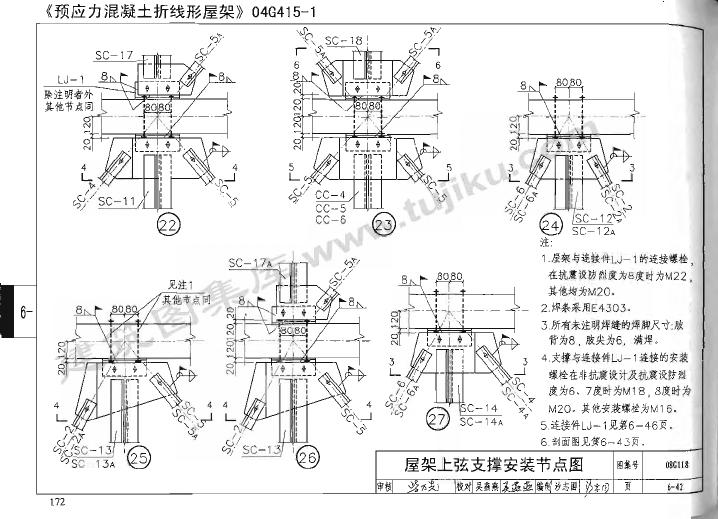

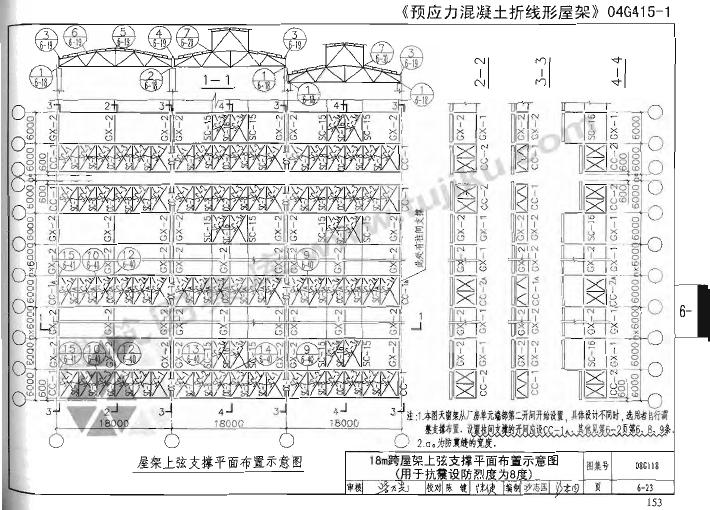

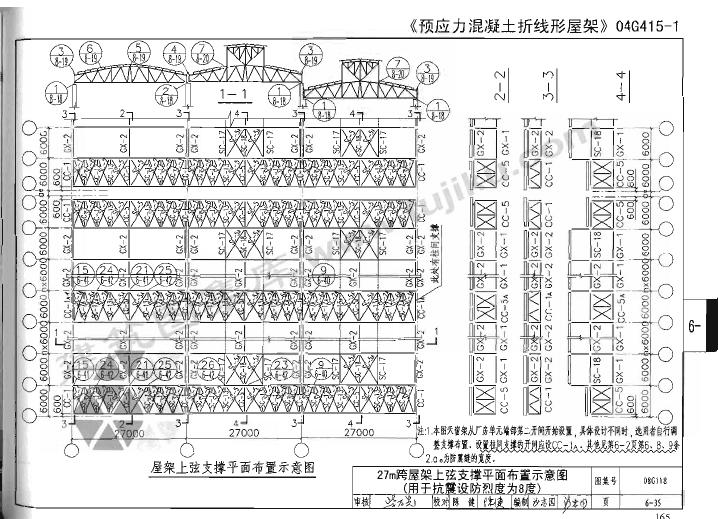

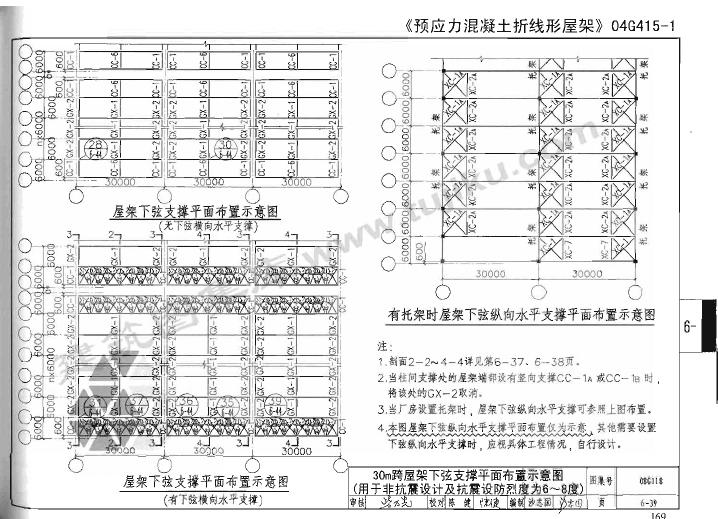

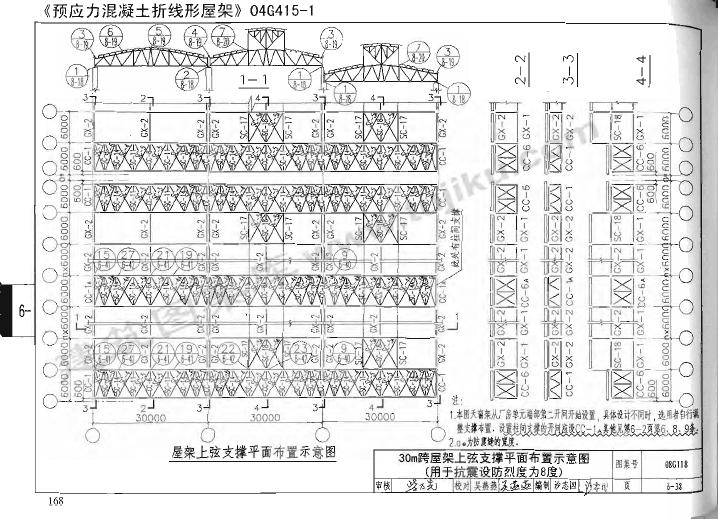

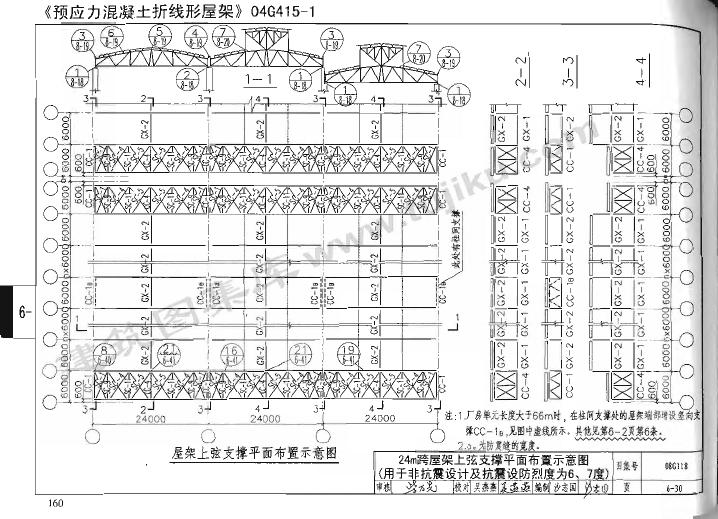

      6 《预应力混凝土折线形屋架》04G415-1(预应力钢筋为钢绞线 跨度18m~30m)

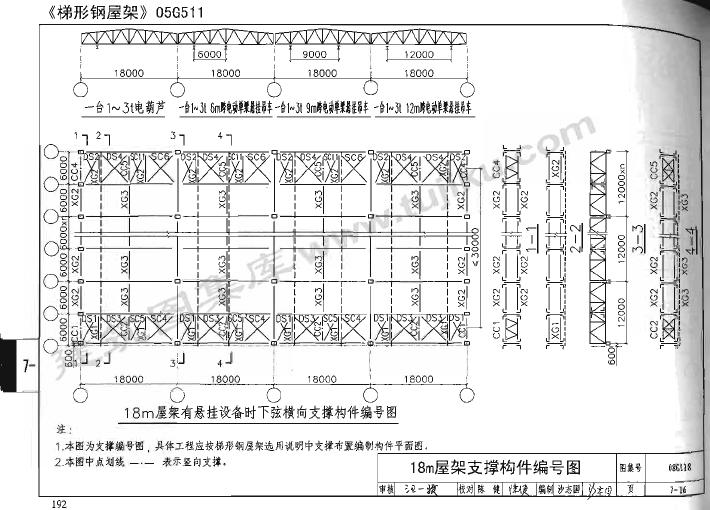

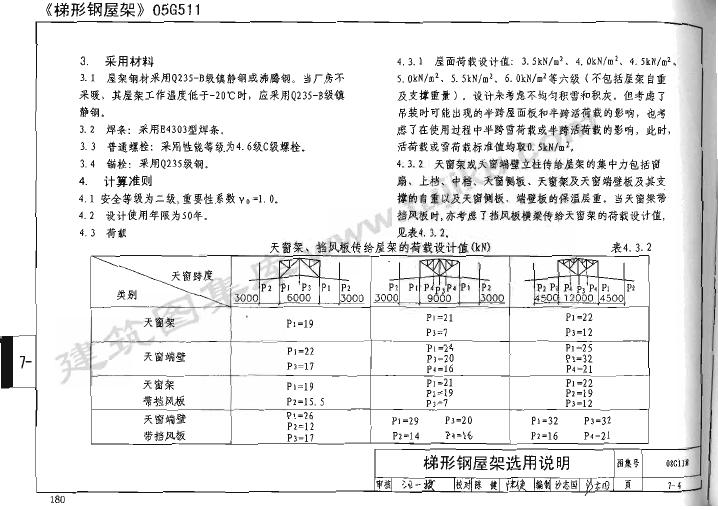

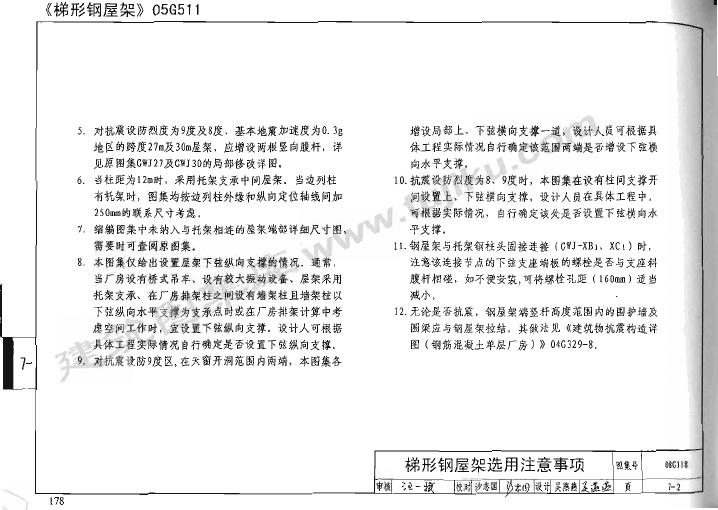

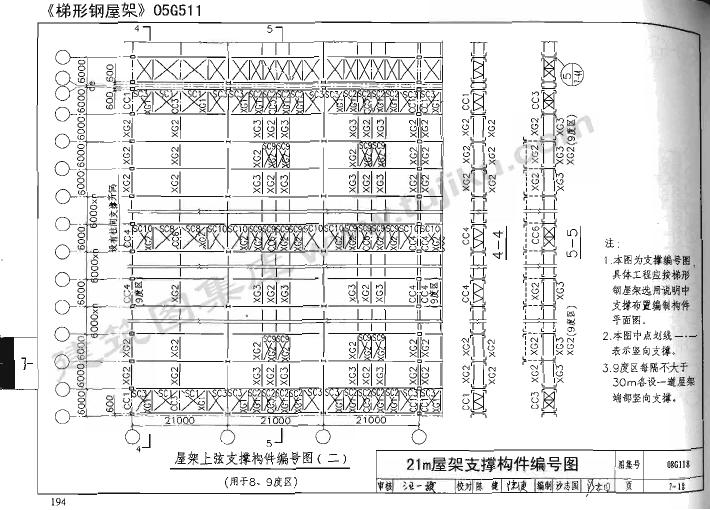

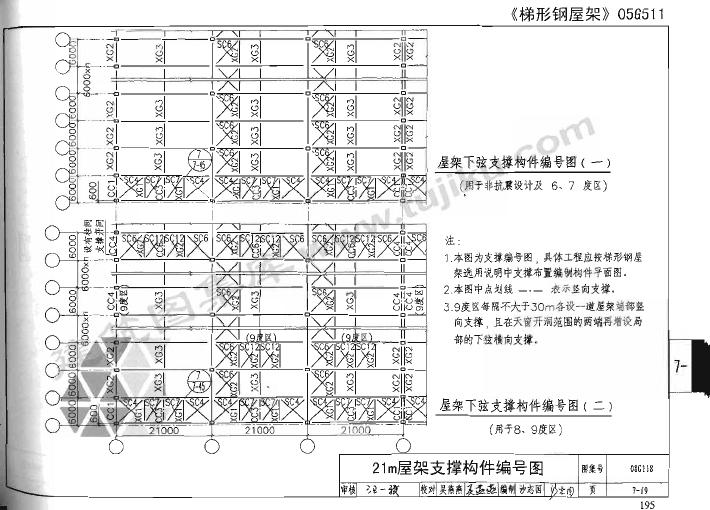

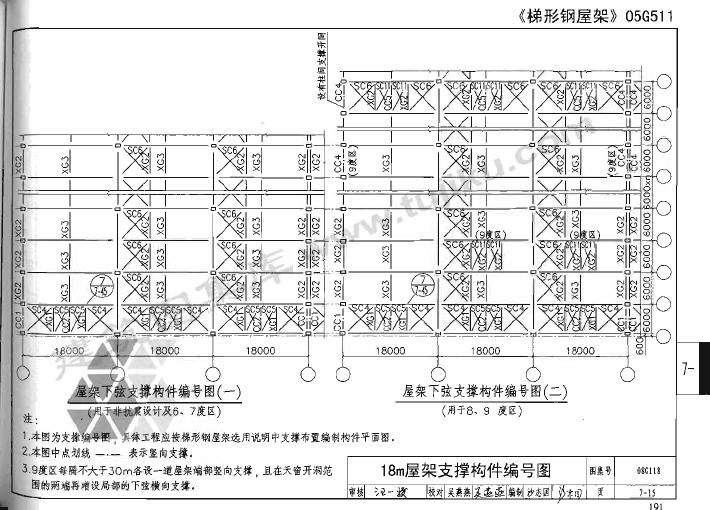

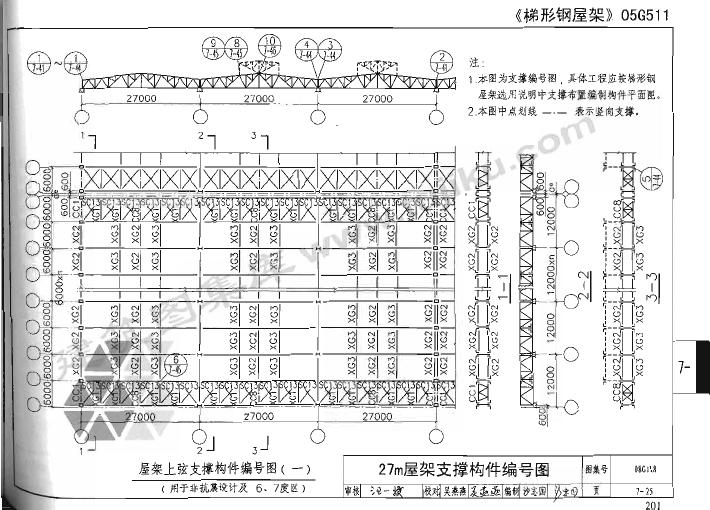

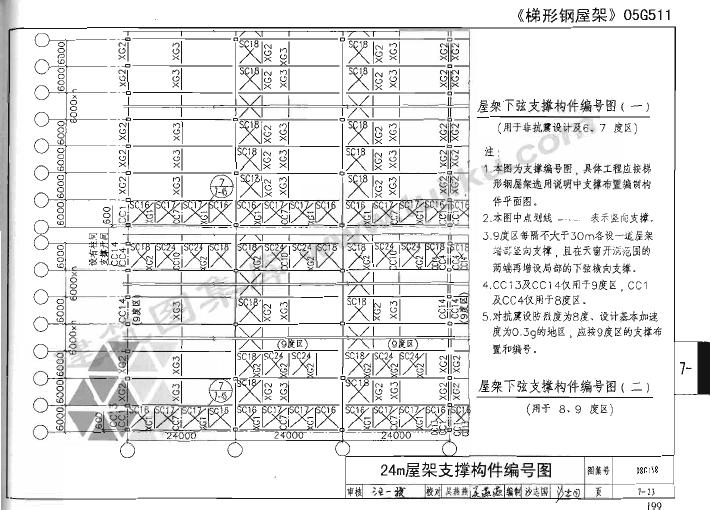

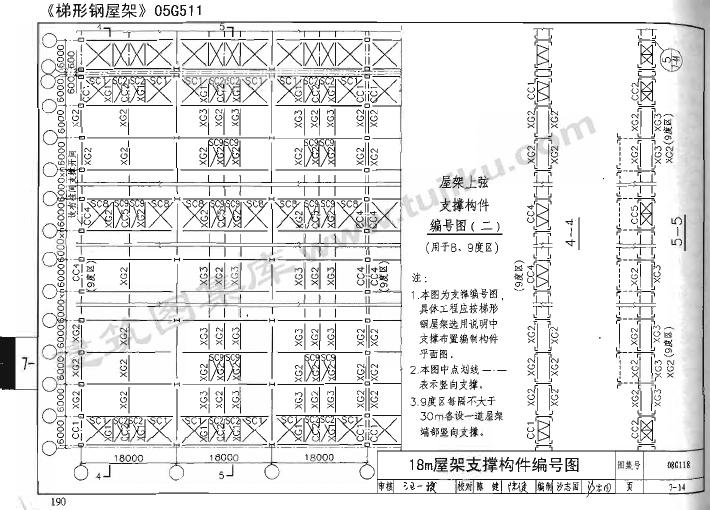

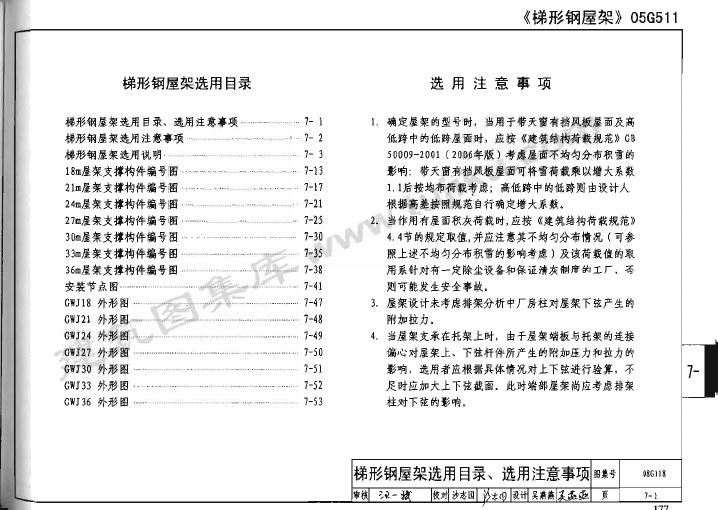

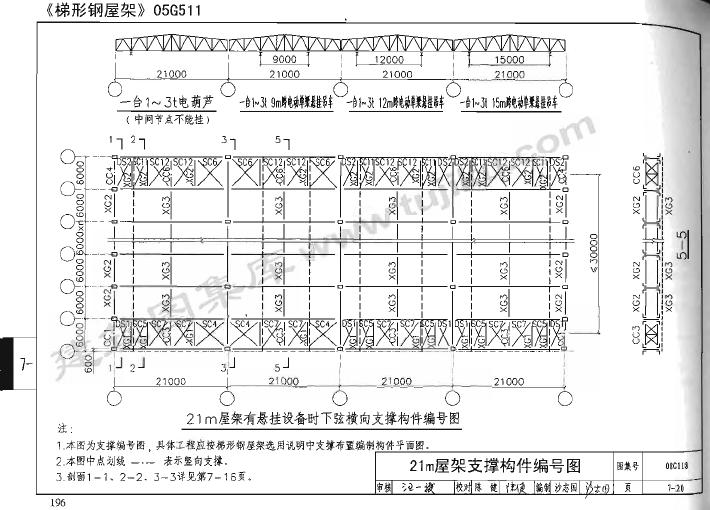

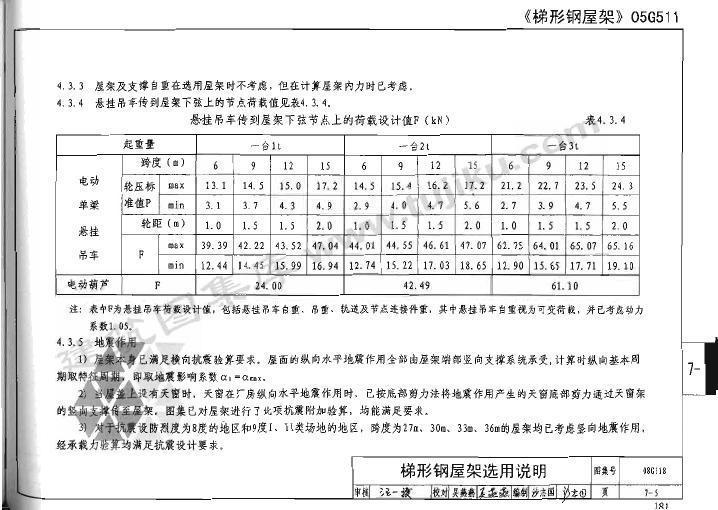

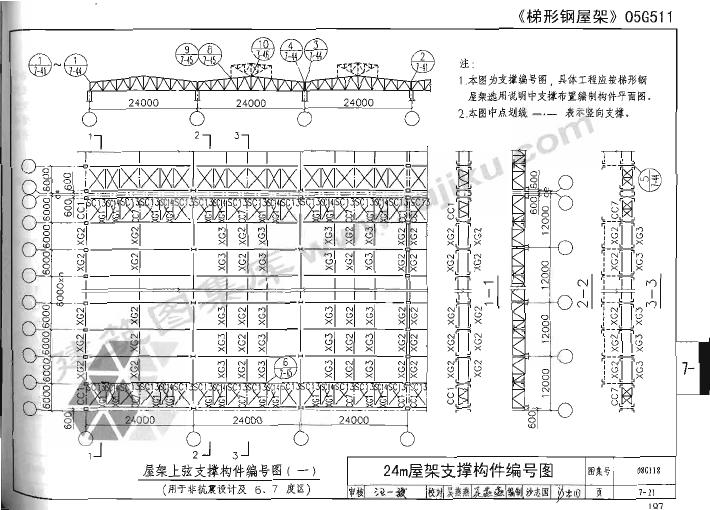

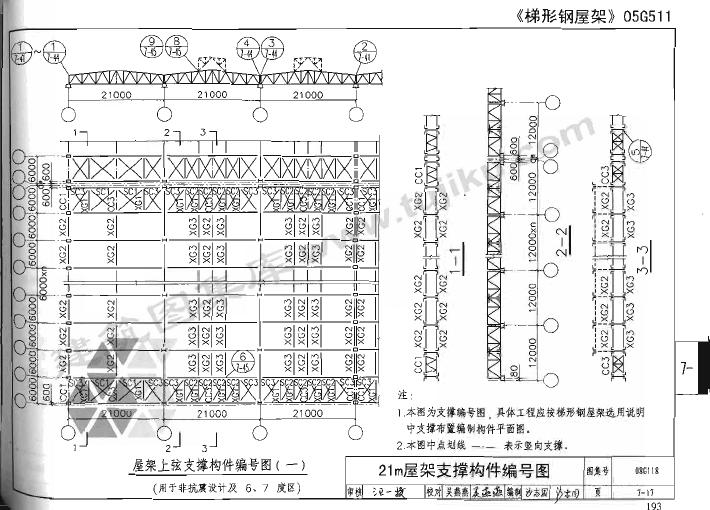

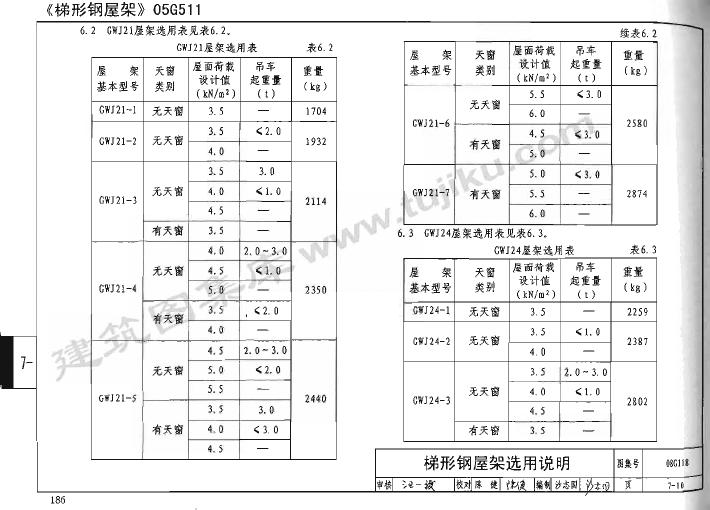

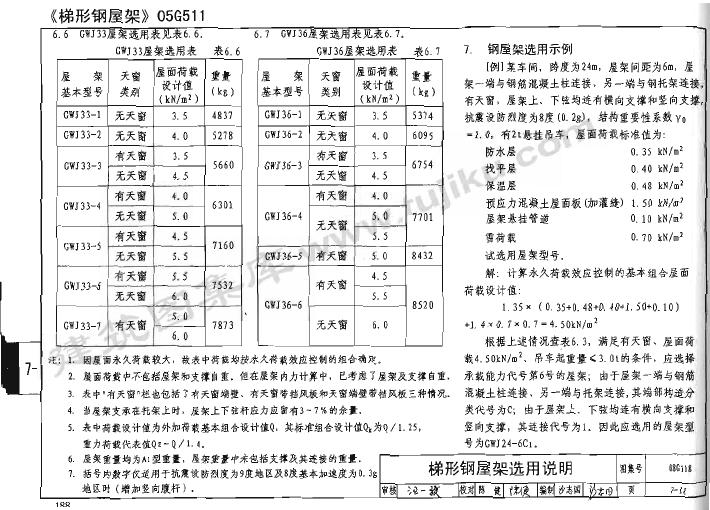

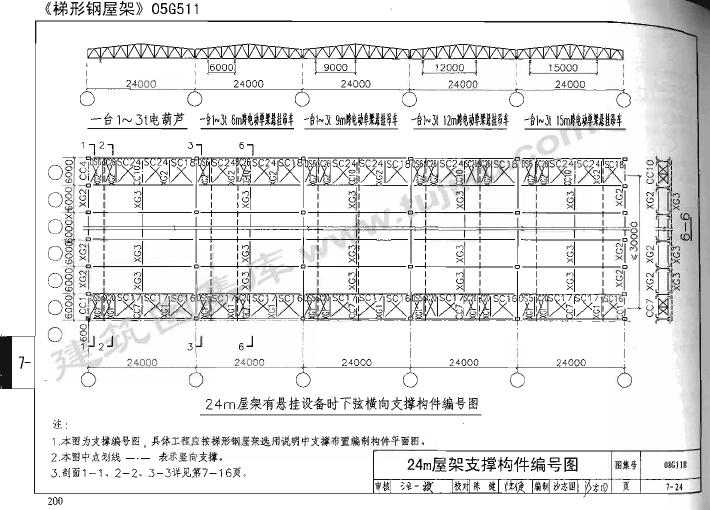

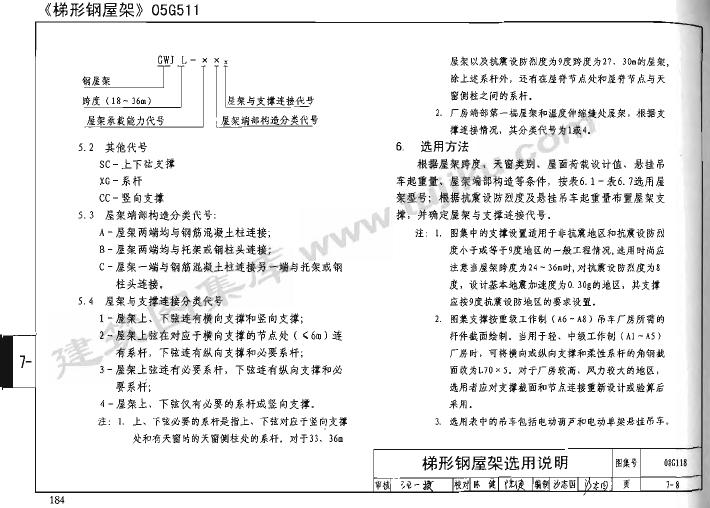

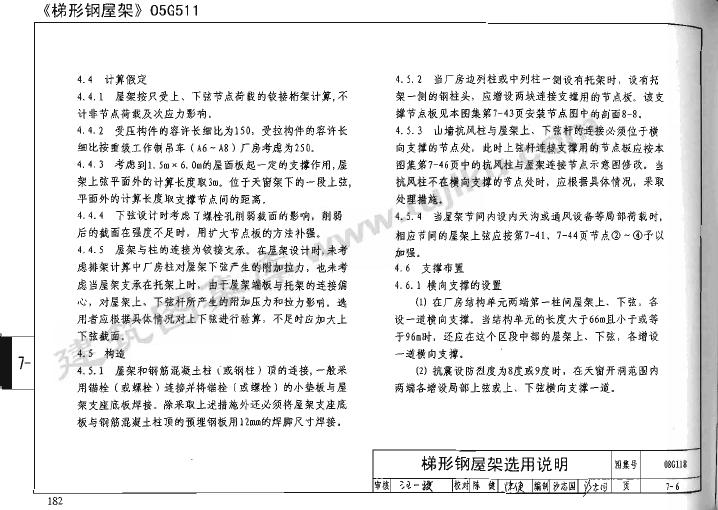

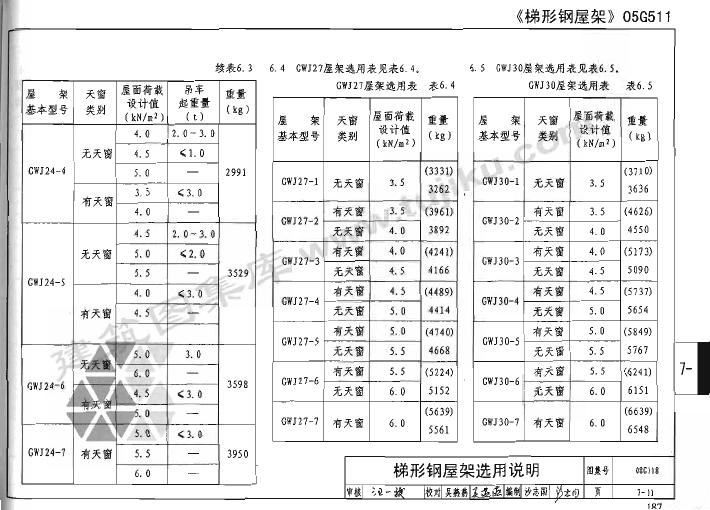

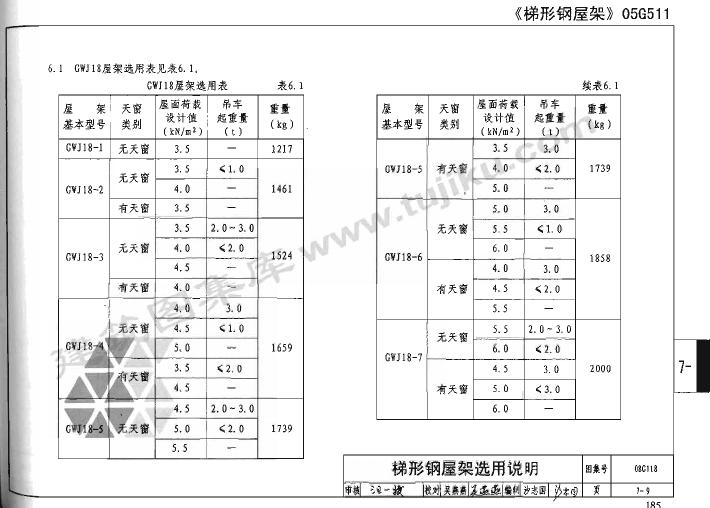

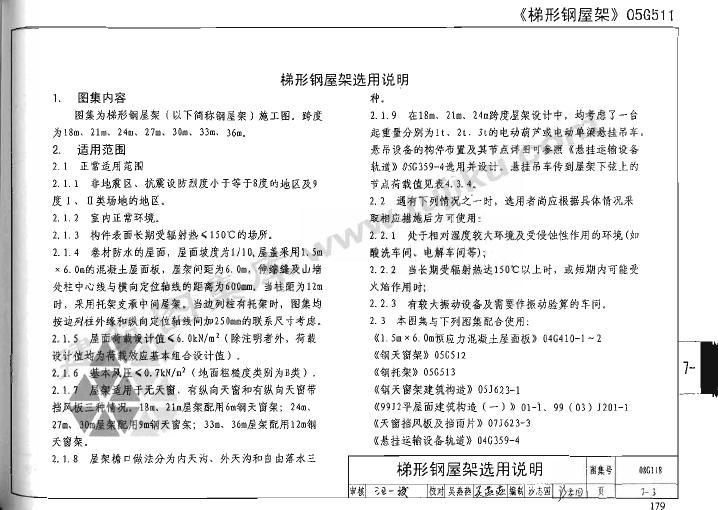

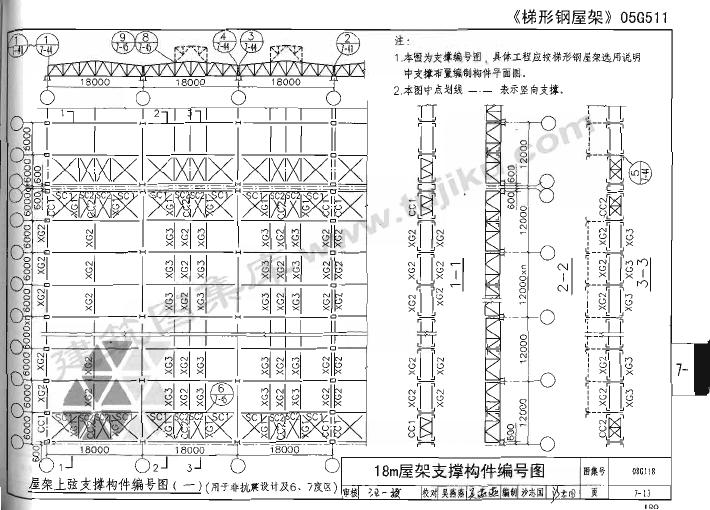

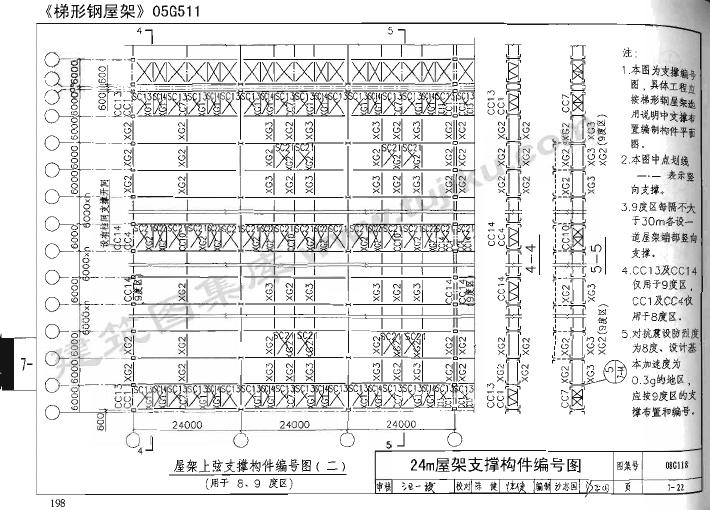

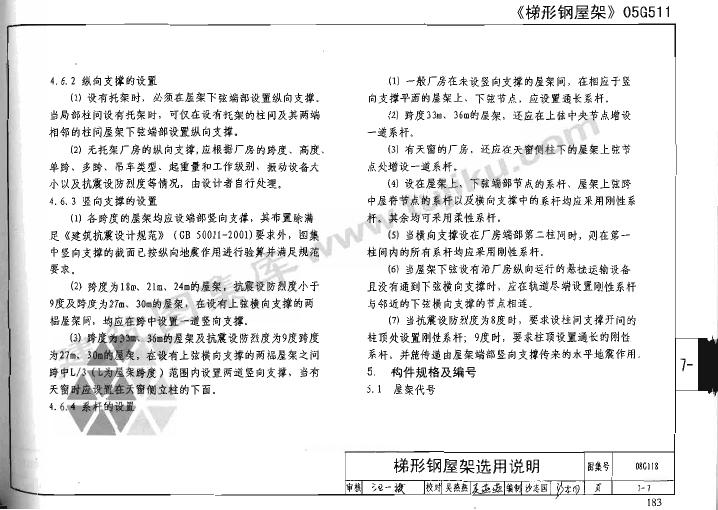

      7 《梯形钢屋架》05G511

      8 《钢托架》05G513

      (轻屋面)

      9 《钢檩条 钢墙梁》SG521-1~4(2005年合订本)

      10 《轻型屋面钢天窗架》05G516

      11 《轻型屋面梯形钢屋架》05G515

      相关技术资料

      天基钢骨架轻型板材相关资料

      新世纪预制构件相关资料

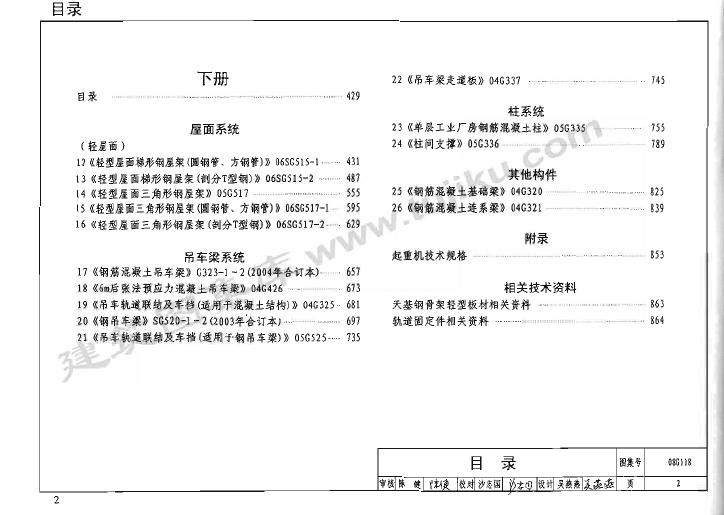

      下册

      目录

      屋面系统

      (轻屋面)

      12 《轻型屋面梯形钢屋架(圆钢管、方钢管)》06SG515-1

      13 《轻型屋面梯形钢屋架(剖分T型钢)》06SG515-2

      14 《轻型屋面三角形钢屋架》05G517

      15 《轻型屋面三角形钢屋架(圆钢管、方钢管)》06SG517-1

      16 《轻型屋面三角形钢屋架(剖分T型钢)》06SG517-2

      吊车梁系统

      17 《钢筋混凝土吊车梁》G323-1~2(2004年合订本)

      18 《6m后张法预应力混凝土吊车梁》04G426

      19 《吊车轨道联结及车挡(适用于混凝土结构)》04G325

      20 《钢吊车梁》SG520-1~2(2003年合订本)

      21 《吊车轨道联结及车挡(适用于钢吊车梁)》05G525

      22 《吊车梁走道板》04G337745

      柱系统

      23 《单层工业厂房钢筋混凝土柱》05G335

      24 《柱间支撑》05G336

      其他构件

      25 《钢筋混凝土基础梁》04G320

      26 《钢筋混凝土连系梁》04G321

      附录

      起重机技术规格

      相关技术资料

      天基钢骨架轻型板材相关资料

      轨道固定件相关资料
