07SG111-1图集《建筑结构加固施工图设计表示方法》提供了在对柱、梁、剪力墙、砌体独立柱、砌体壁柱、砌体墙、砖过梁等进行加固设计时,以平面注写、列表注写、截面注写等方式,进行施工图的绘制,并针对不同加固对象,将最为方便标注的注写方式,优先推荐给读者。同时以构造详图进一步对注写方式给予图样化,方便设计人员理解和使用。
07SG111-1图集结合加固设计的特点(即加固方法及材料繁多、节点连接受力复杂等),针对被加固的对象,总结出既简单明了,又方便可行,符合设计习惯的施工详图注写方式,简化了加固设计中许多繁琐的详图设计,减少设计人的工作,提高工作效率。同时对加固工程的施工图设计的表示方法起到了规范和引导的作用。

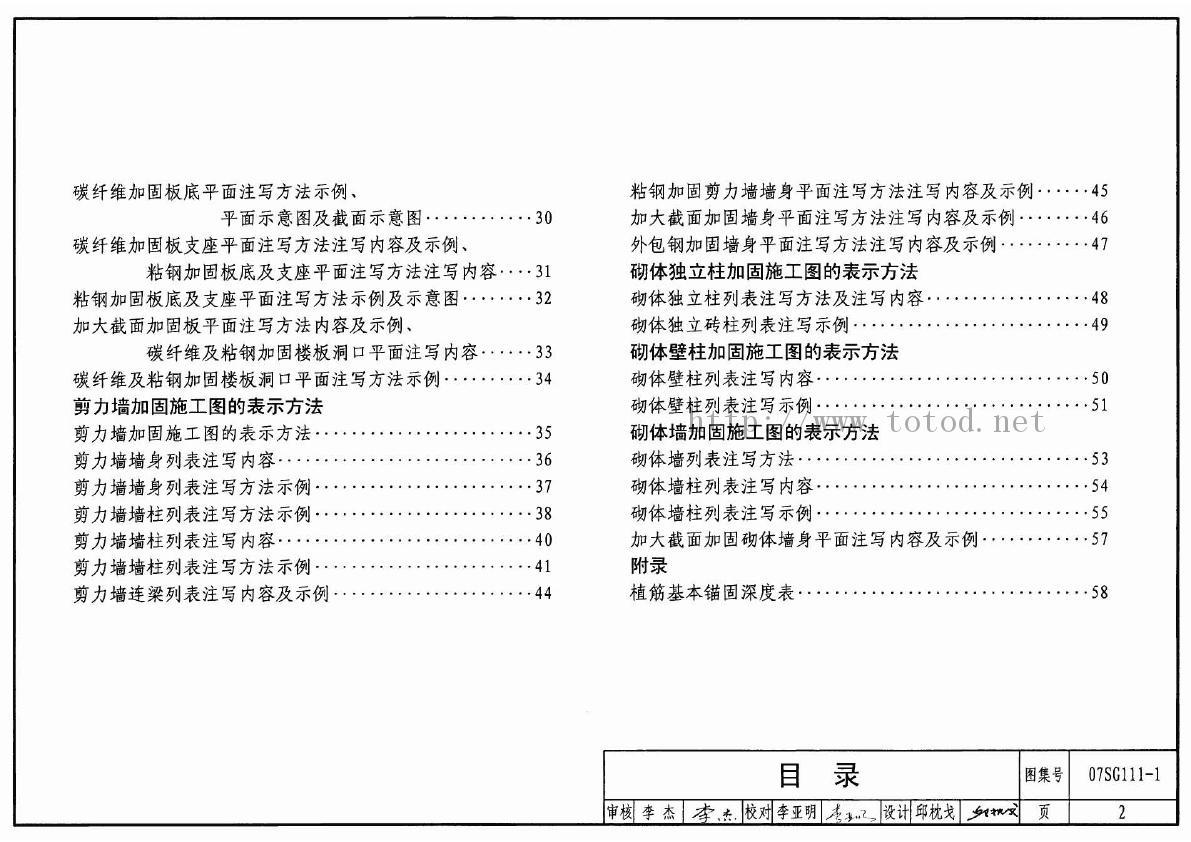

目录

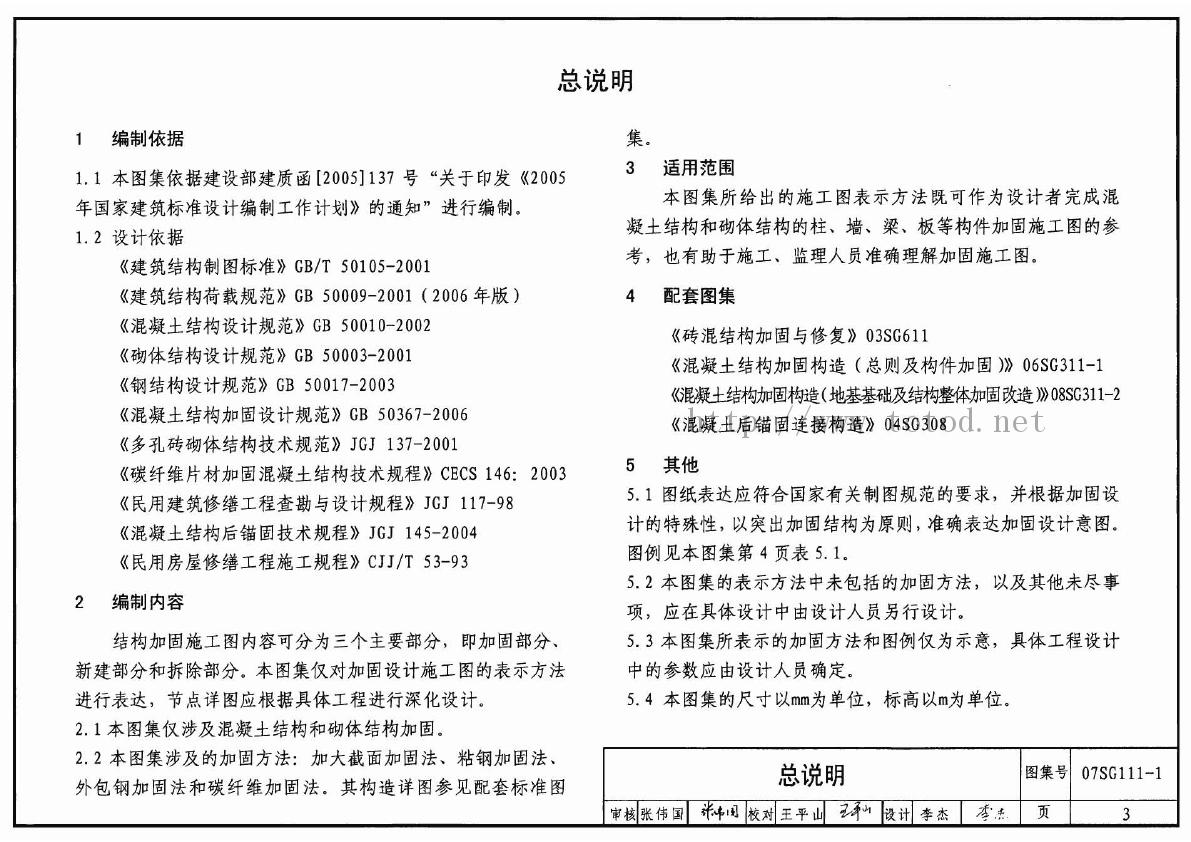

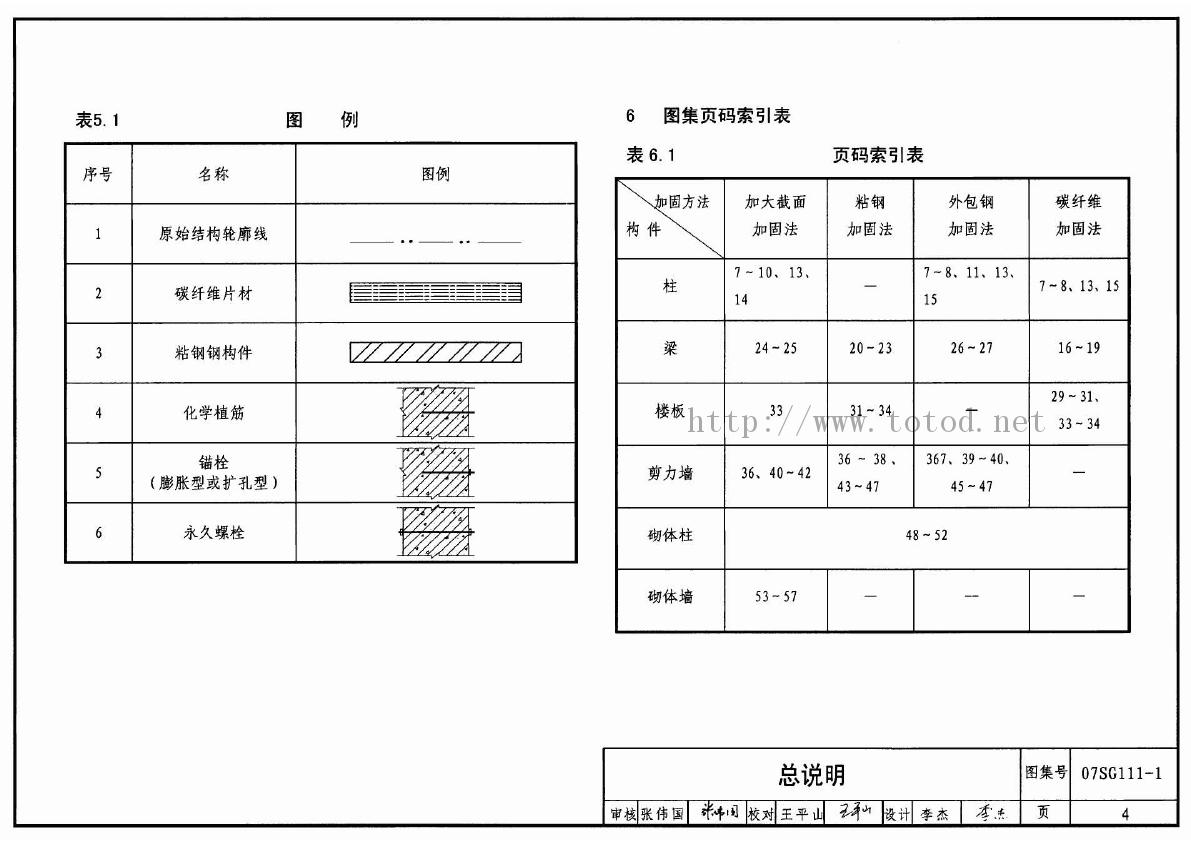

总说明

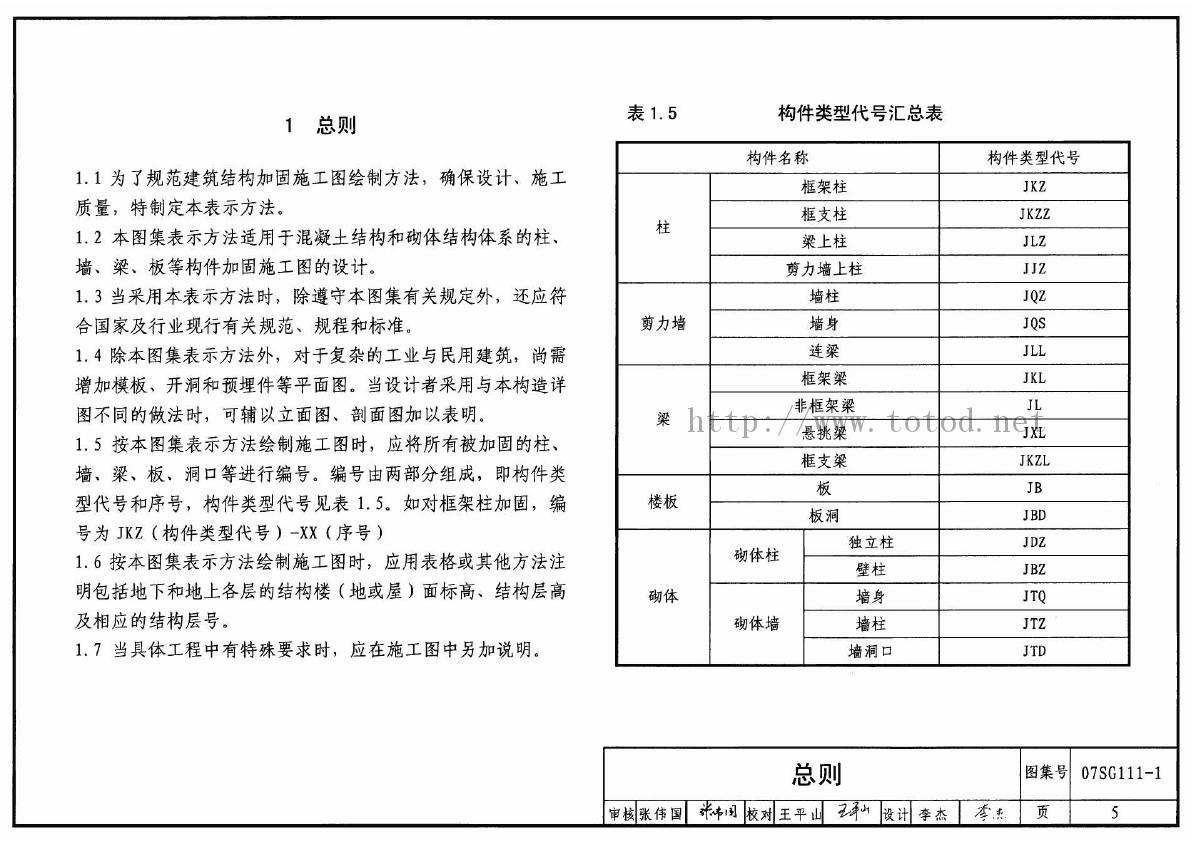

总则
混凝土柱加固施工图表示方法

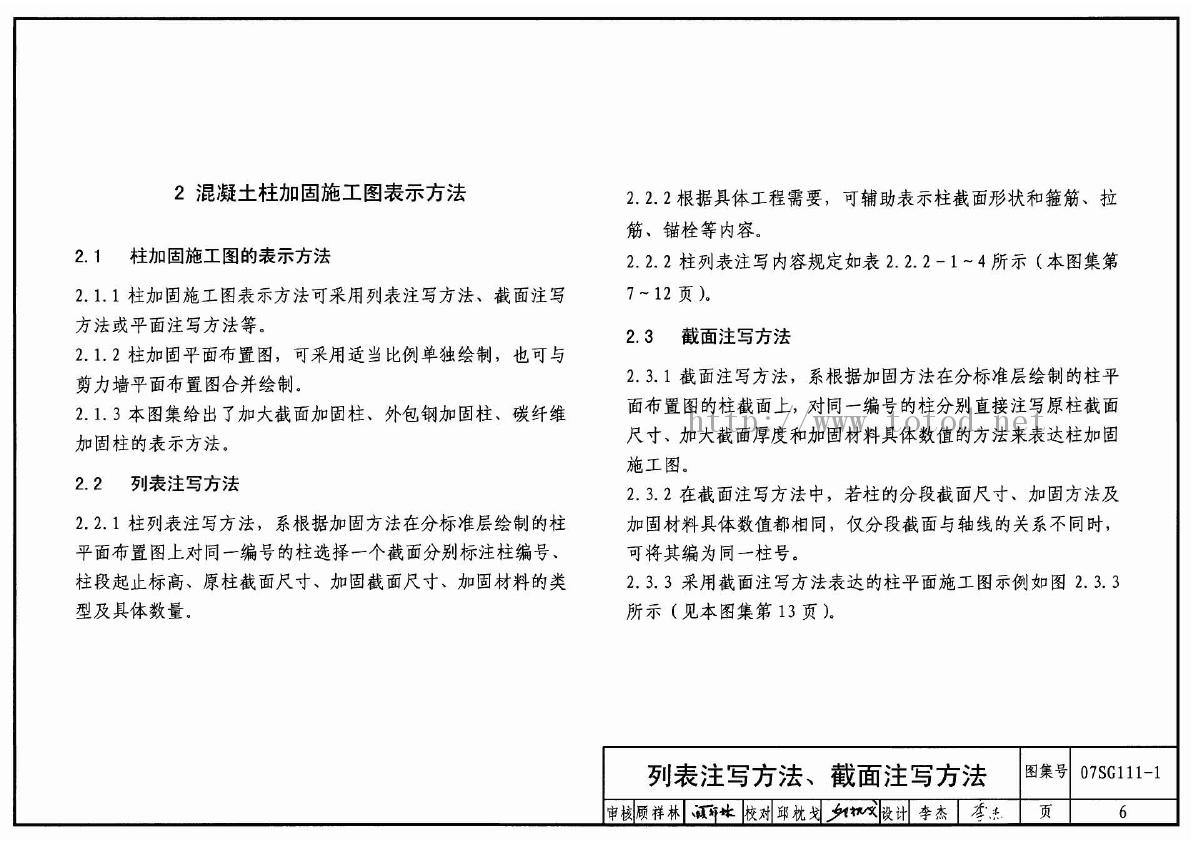

列表注写方法、截面注写方法

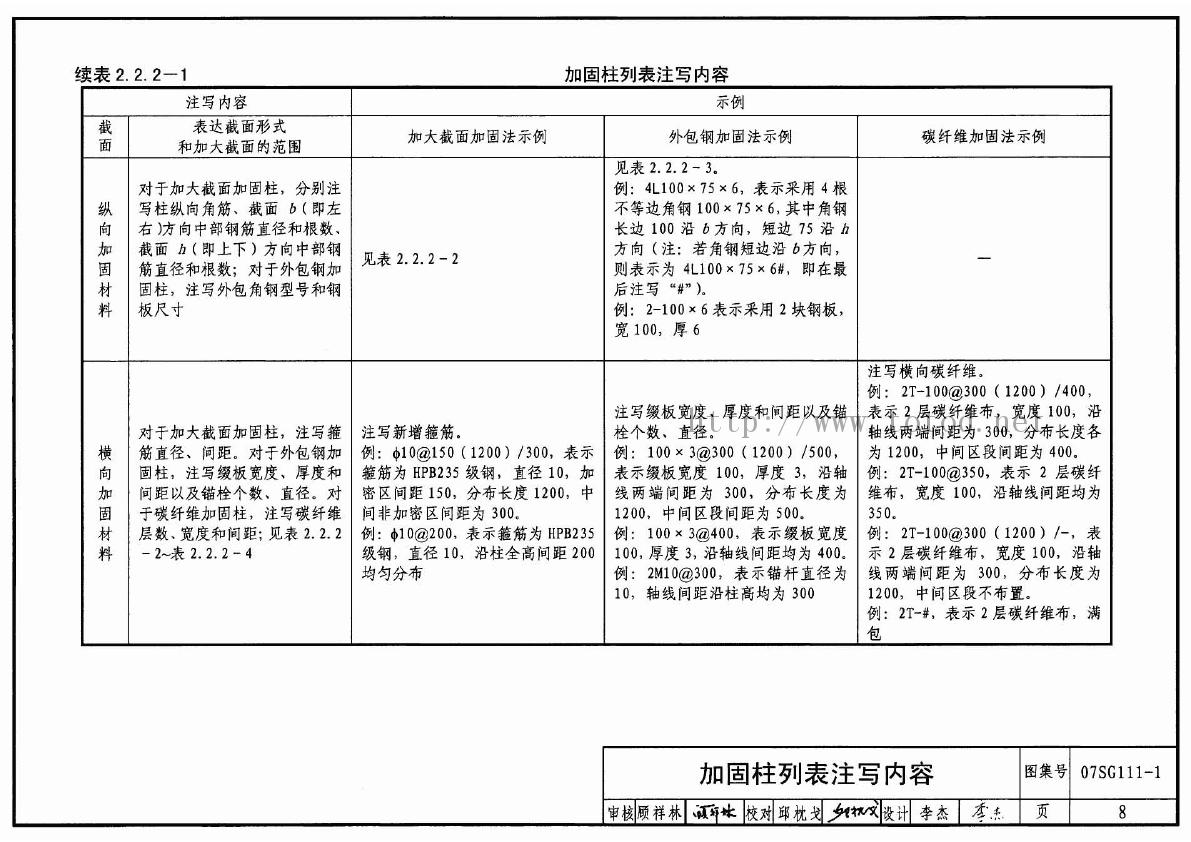

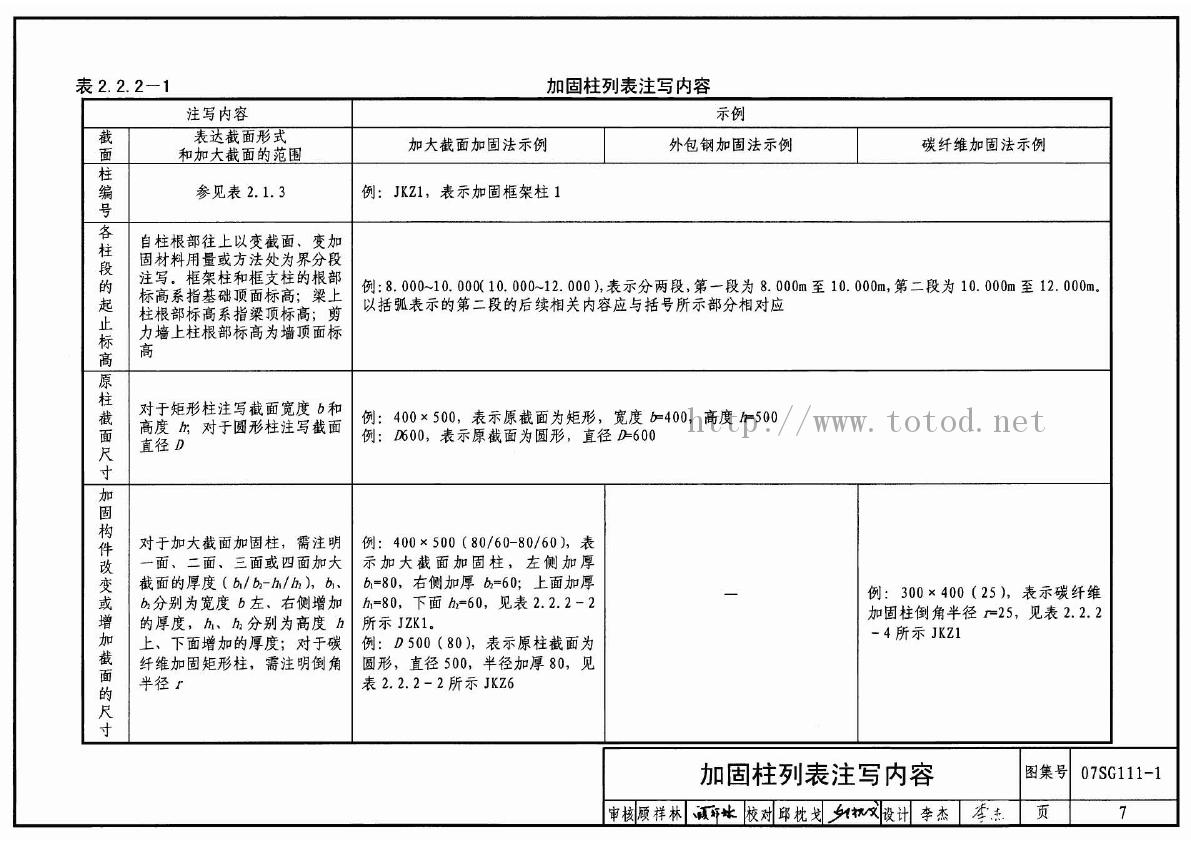

加固柱列表注写内容

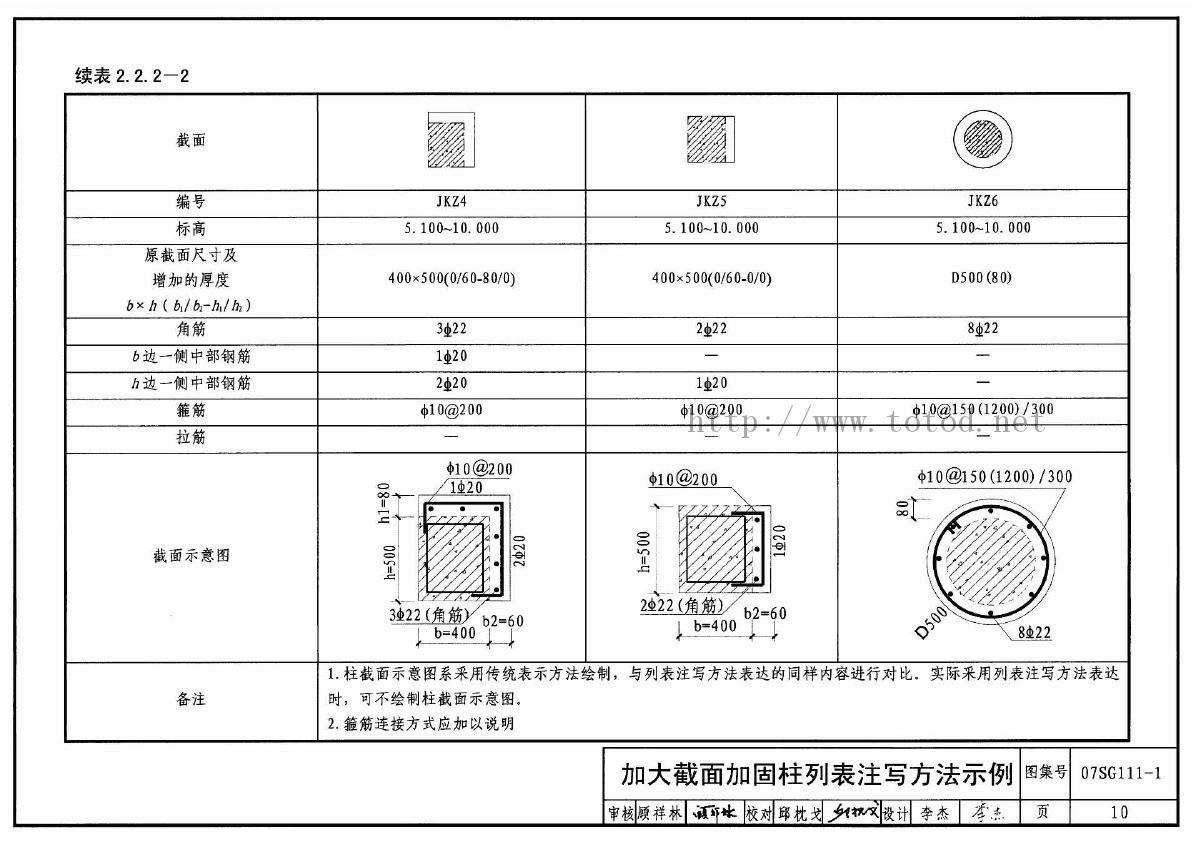

加大截面加固柱列表注写方法示例

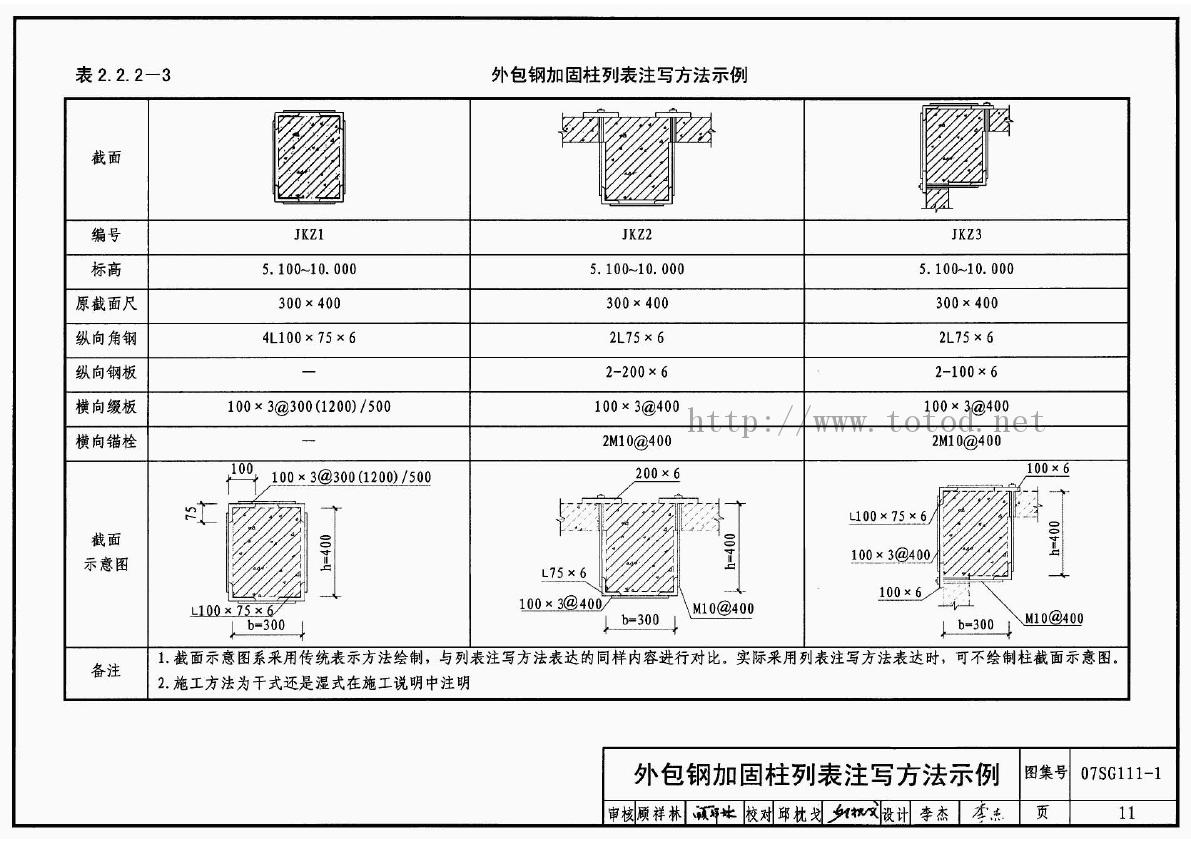

外包钢加固柱列表注写方法示例

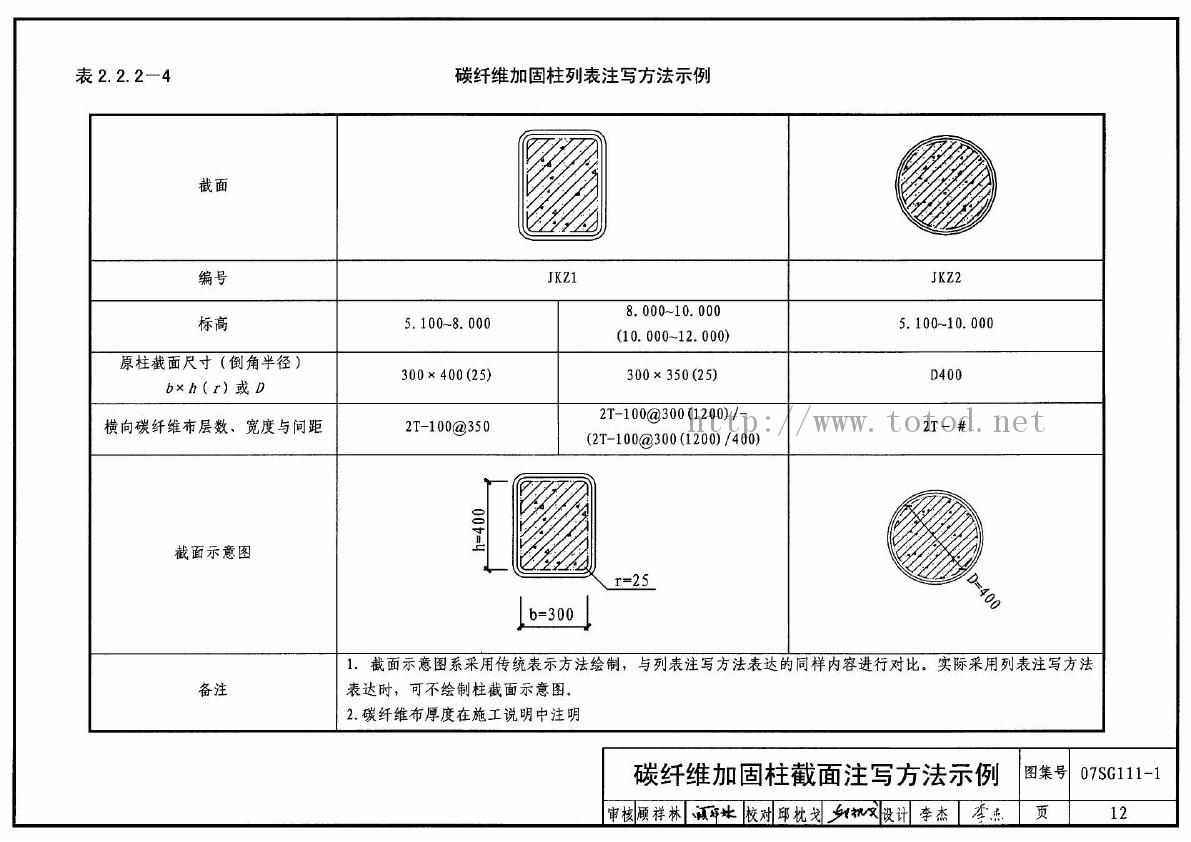

碳纤维加固柱截面注写方法示例

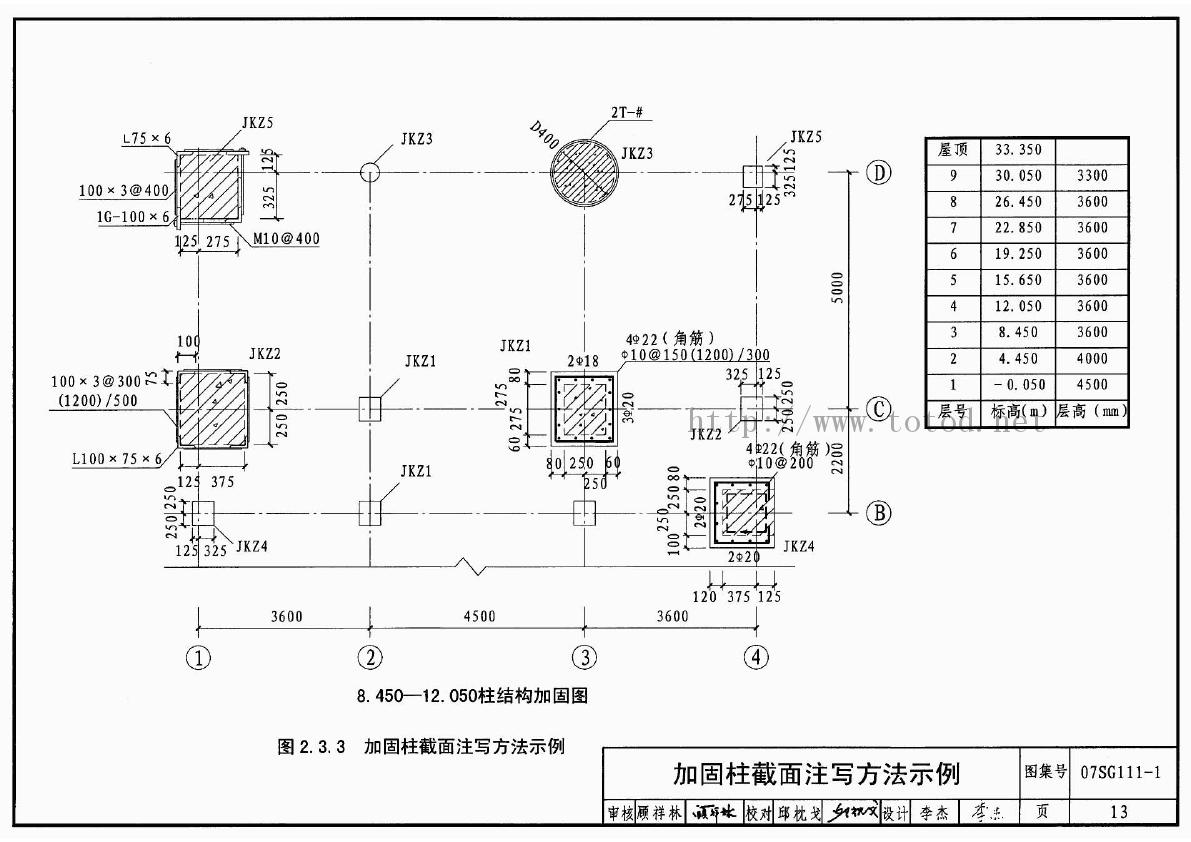

加固柱截面注写方法示例

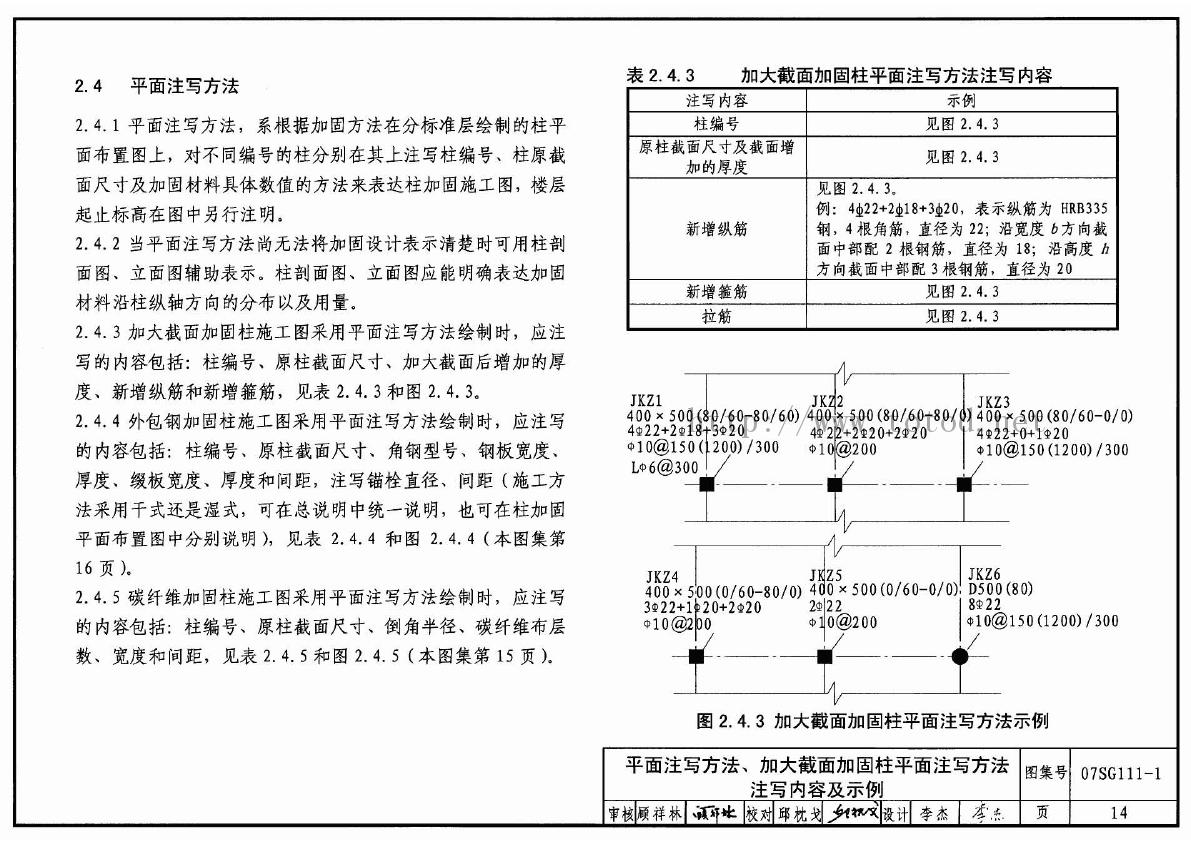

平面注写方法、加大截面加固柱平面注写方法注写内容及示例

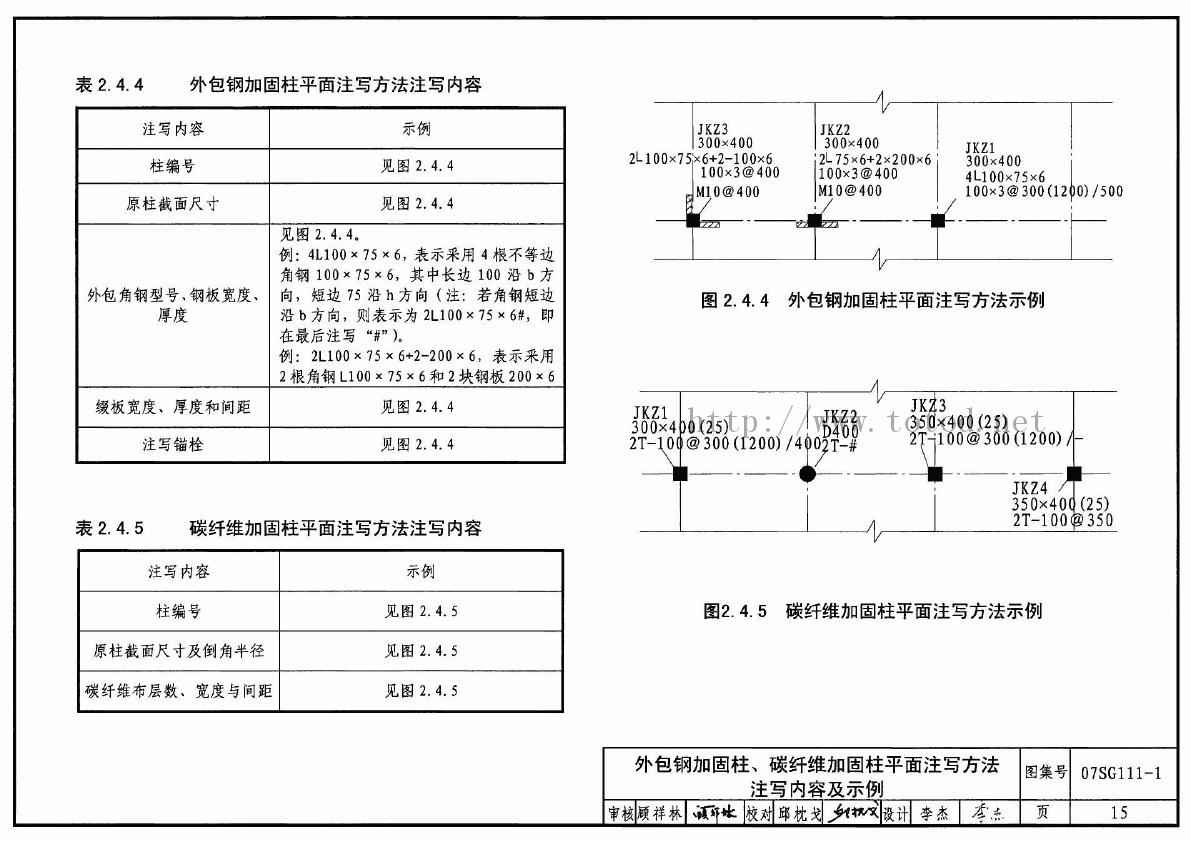

外包钢加固柱、碳纤维加固柱平面注写方法注写内容及示例
混凝土梁加固施工图表示方法

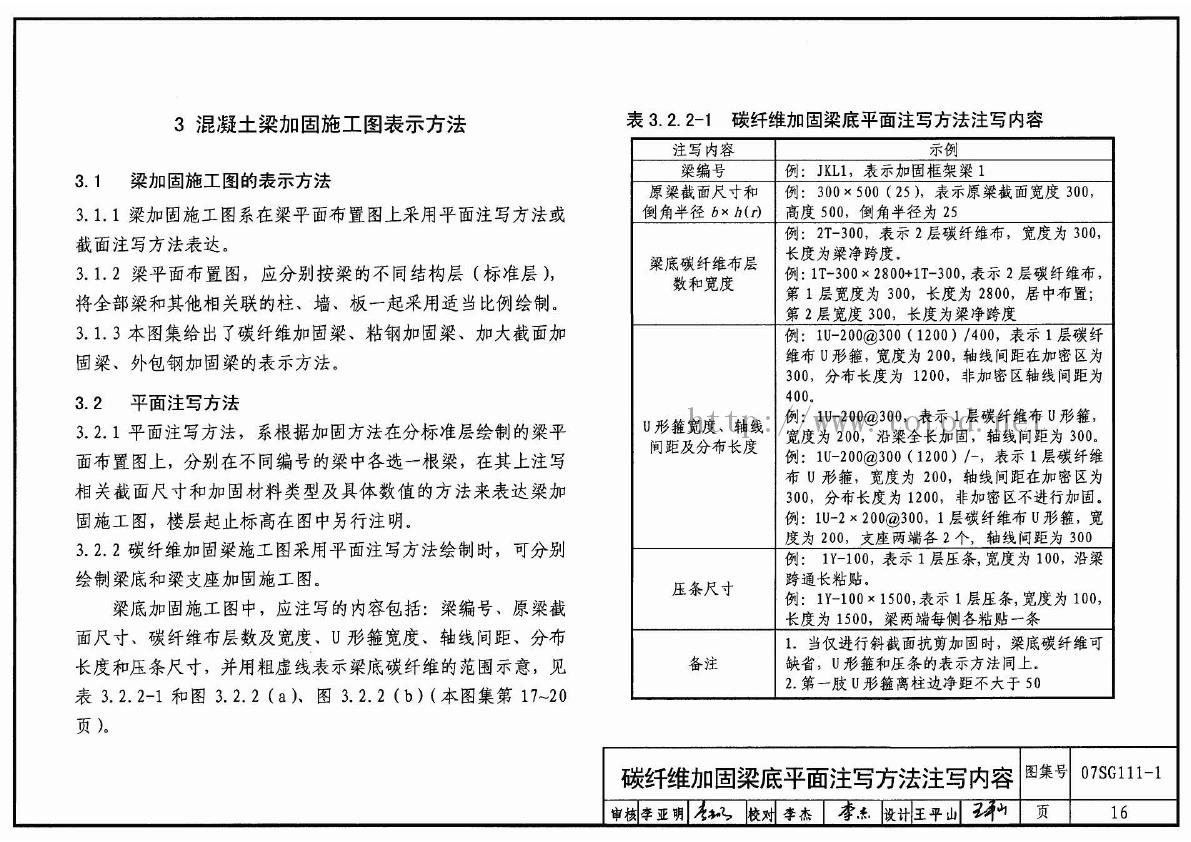

碳纤维加固梁底平面注写方法注写内容

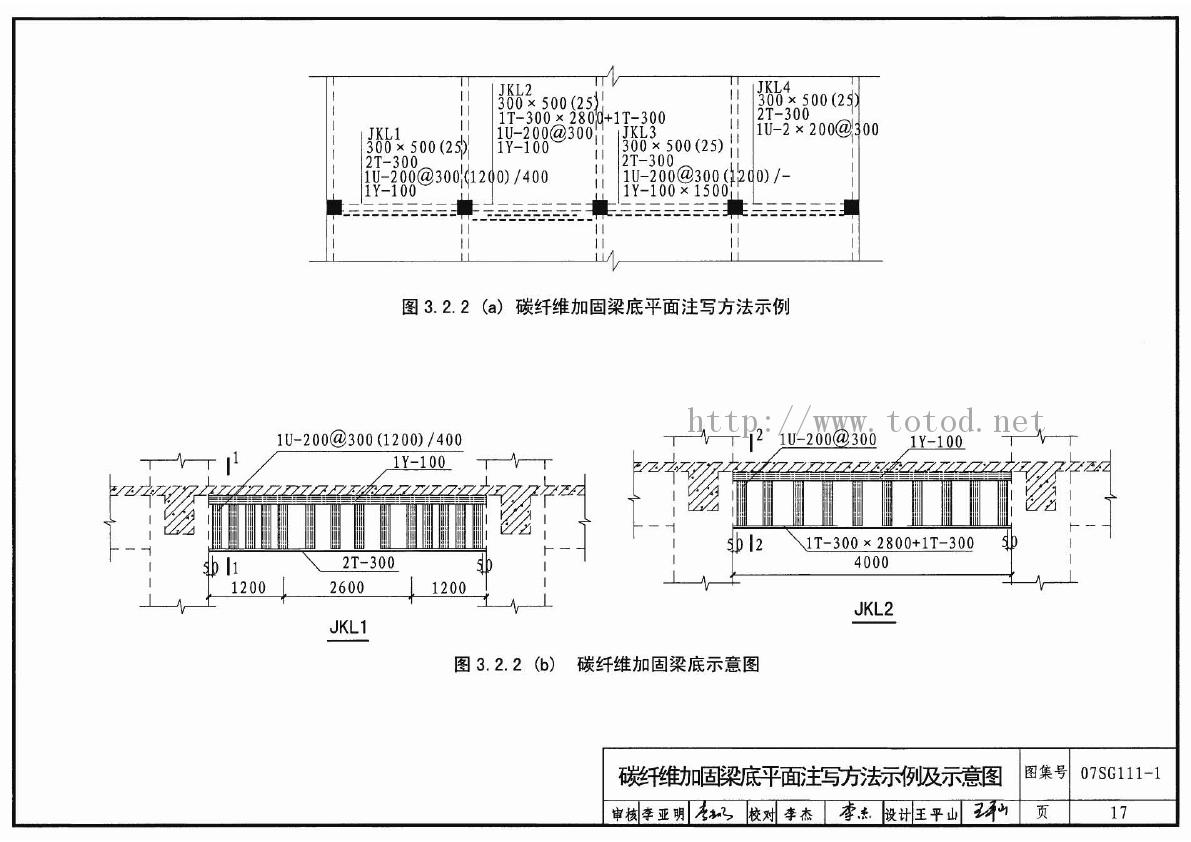

碳纤维加固梁底平面注写方法示例及示意图

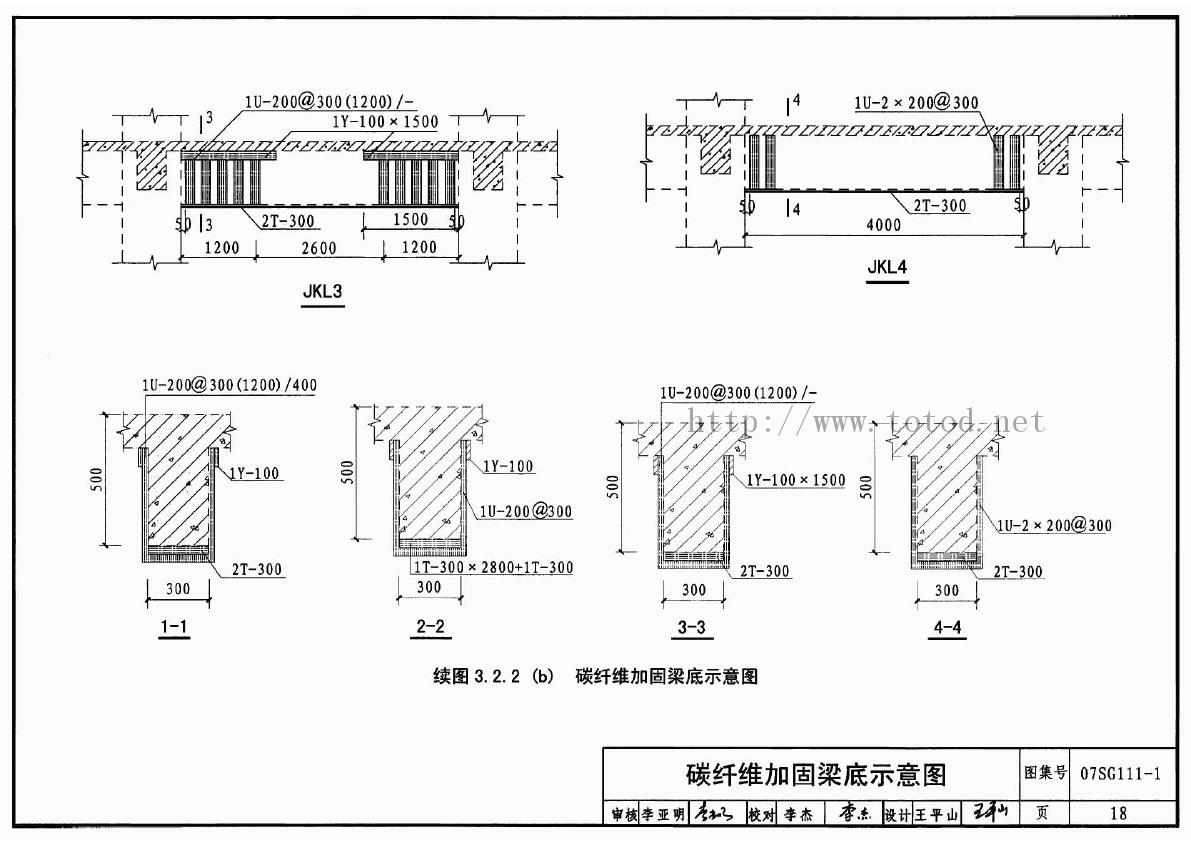

碳纤维加固梁底示意图

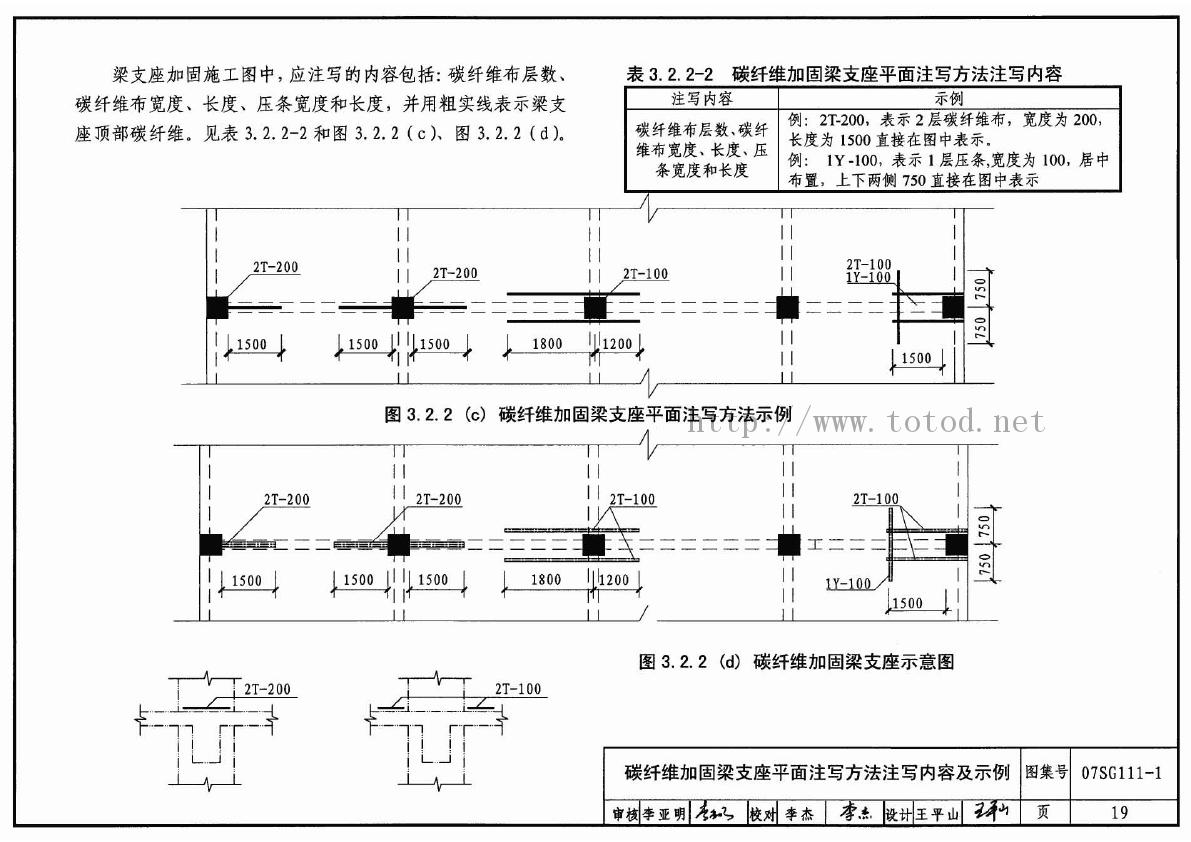

碳纤维加固梁支座平面注写方法注写内容及示例

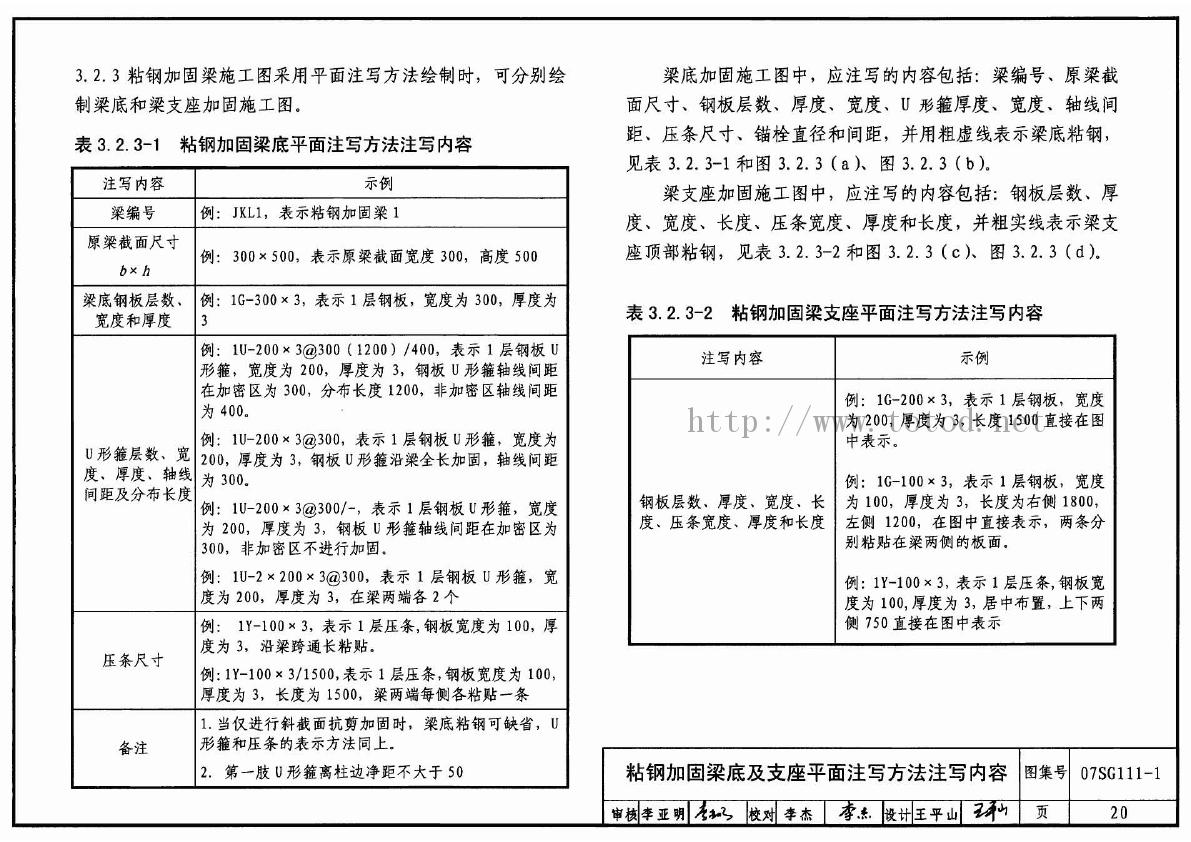

粘钢加固梁底及支座平面注写方法注写内容

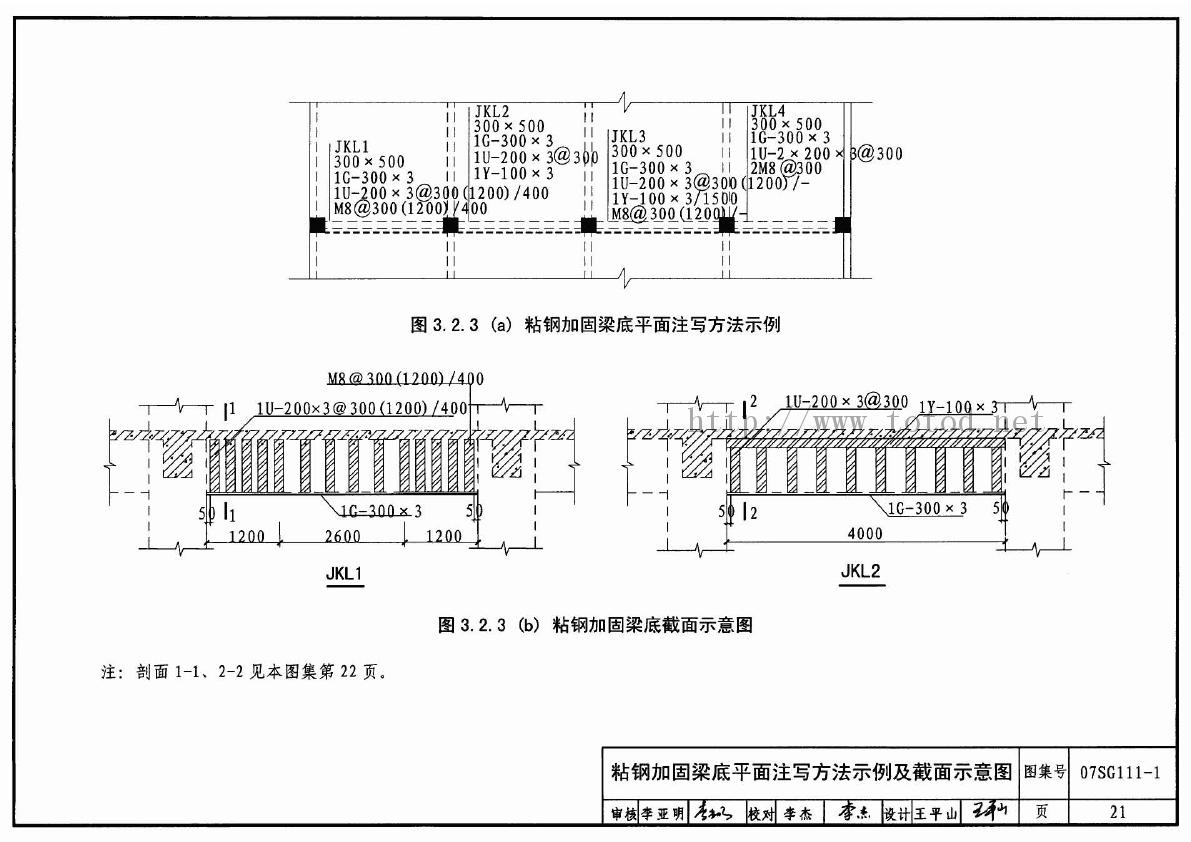

粘钢加固梁底平面注写方法示例及截面示意图

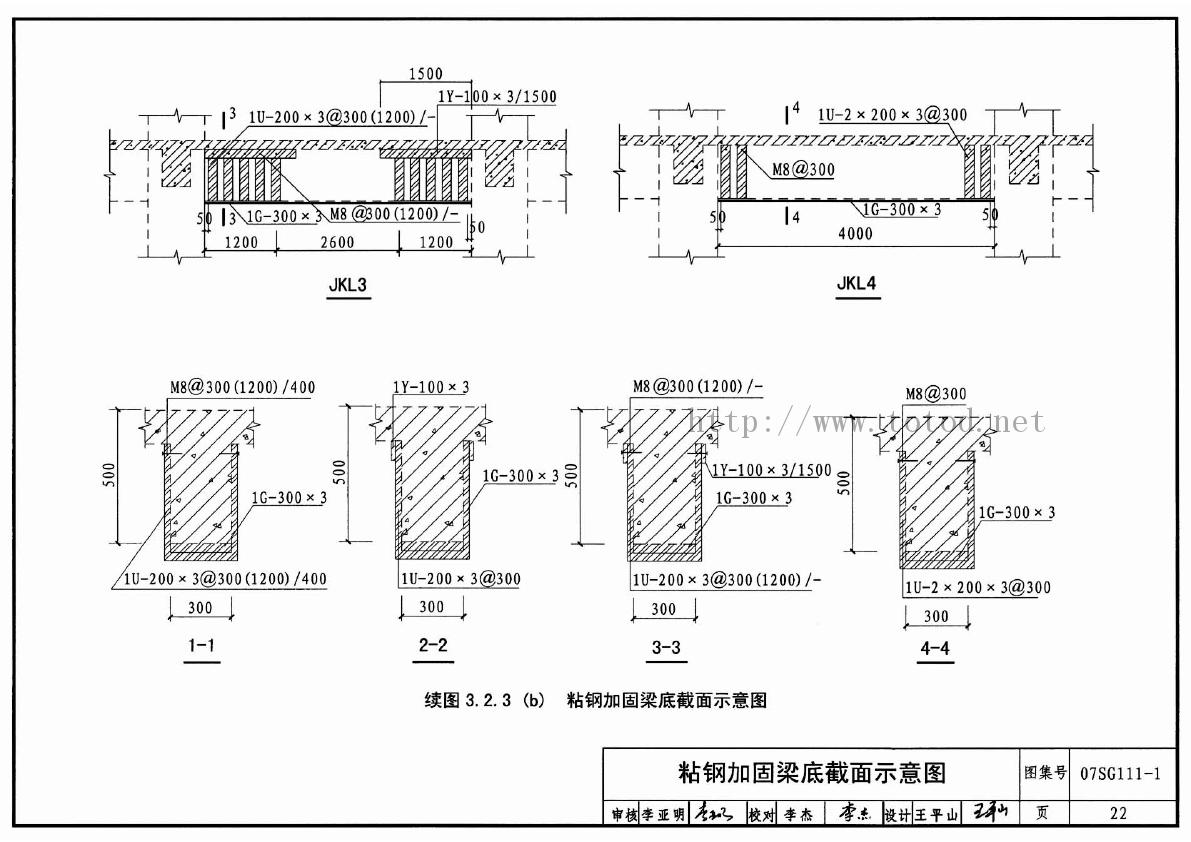

粘钢加固梁底截面示意图

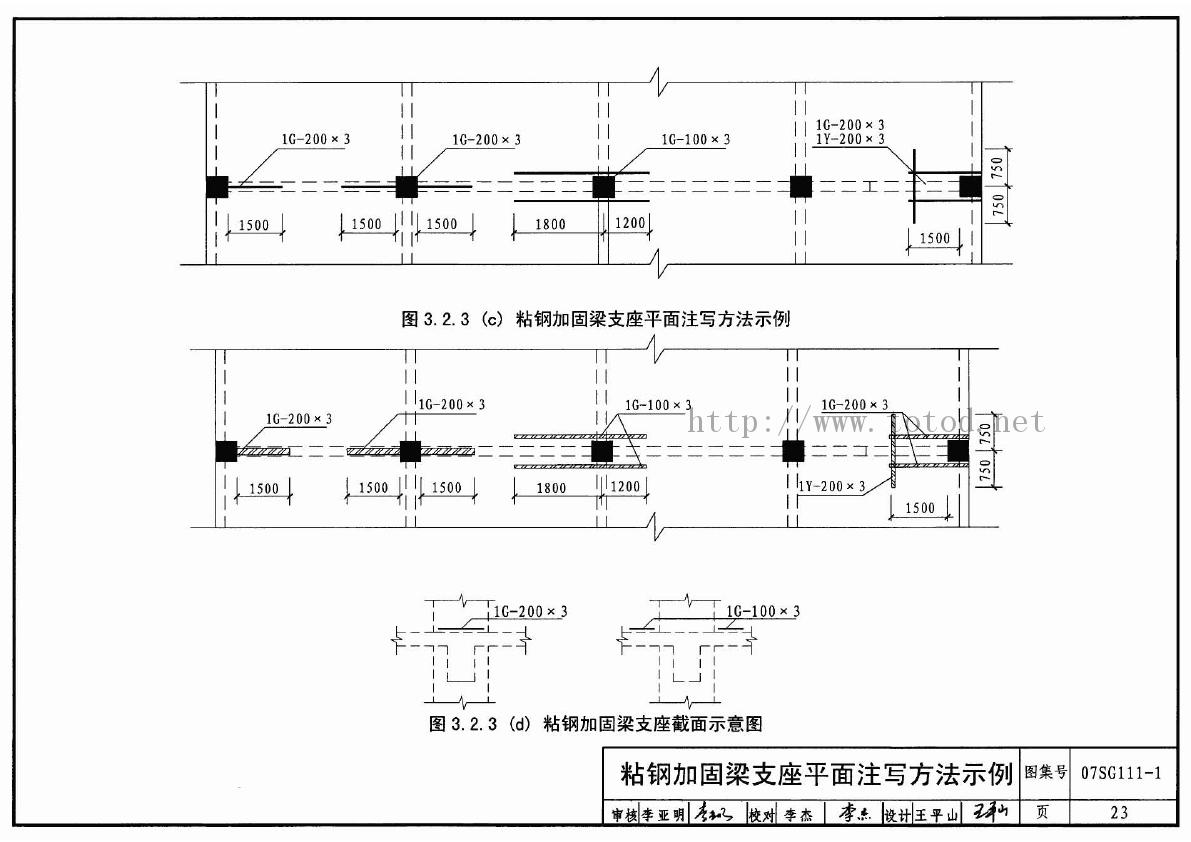

粘钢加固梁支座平面注写方法示例

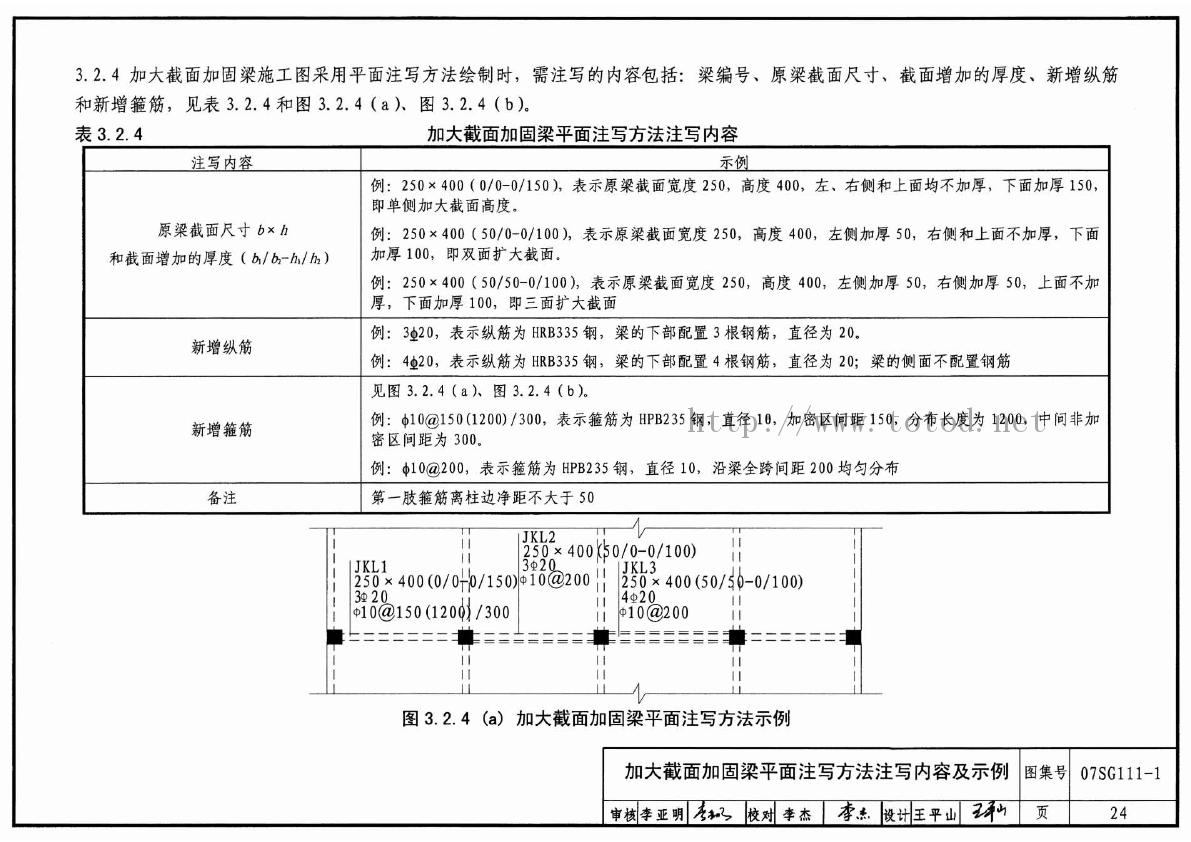

加大截面加固梁平面注写方法注写内容及示例

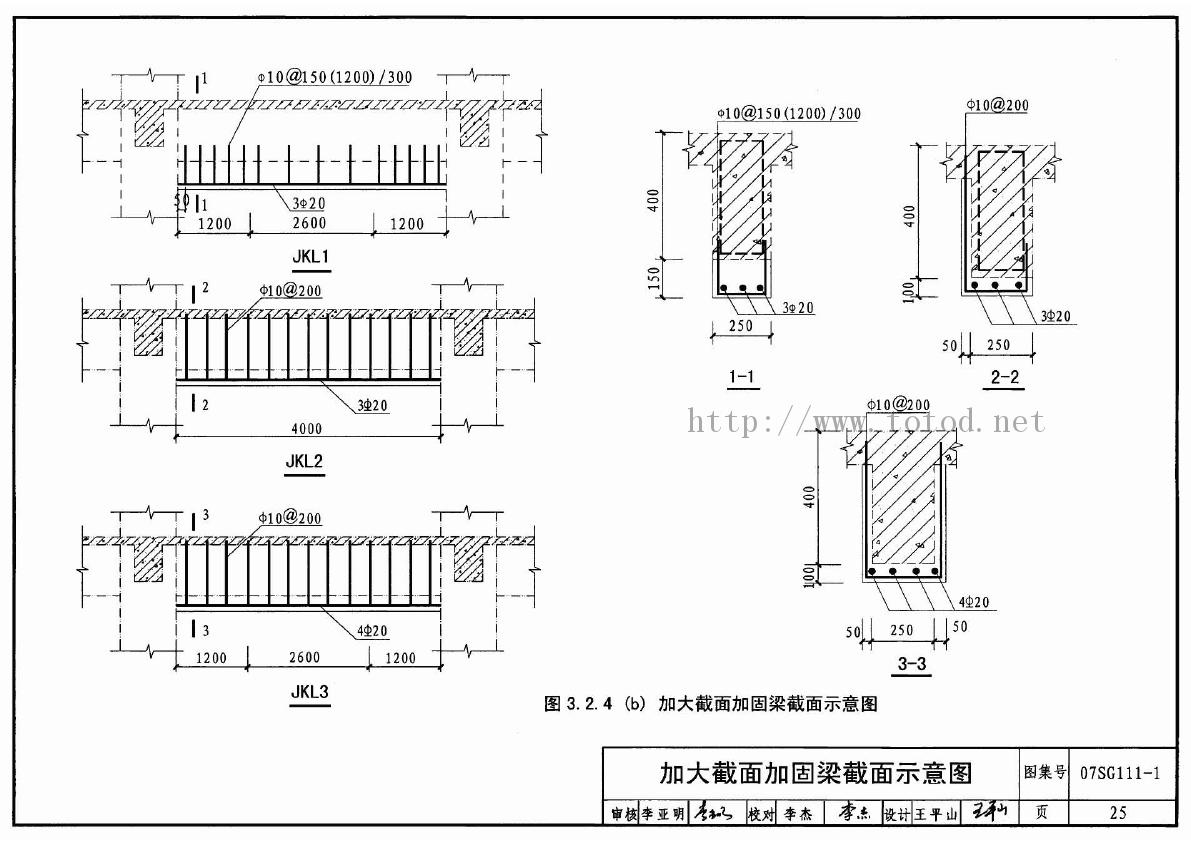

加大截面加固梁截面示意图

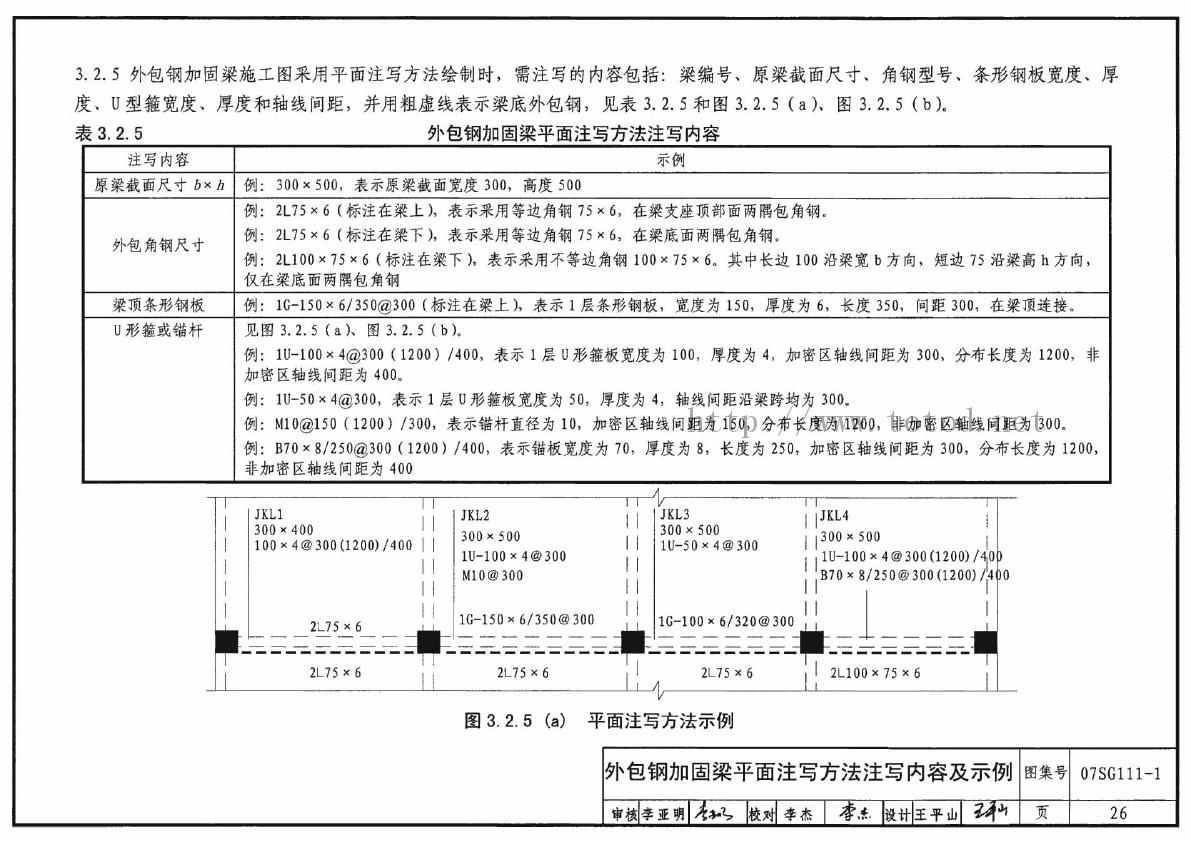

外包钢加固梁平面注写方法注写内容及示例

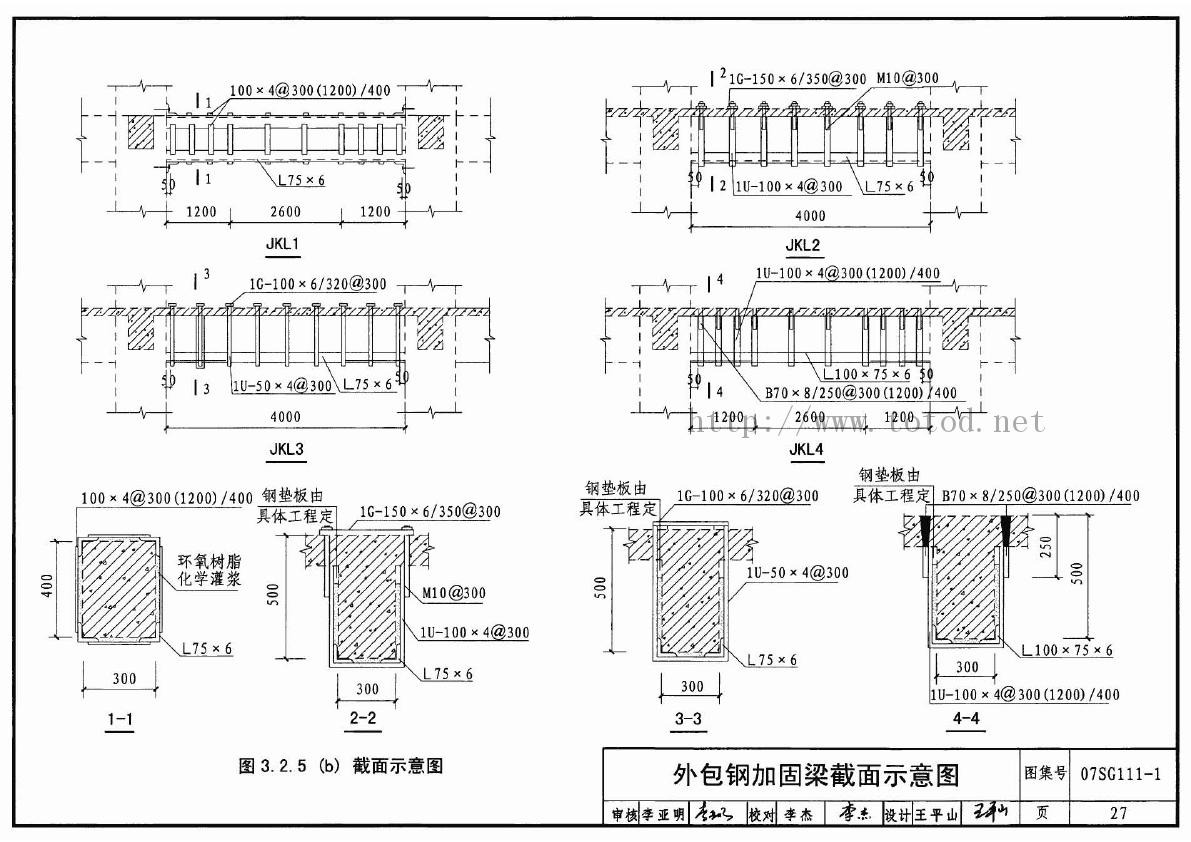

外包钢加固梁截面示意图

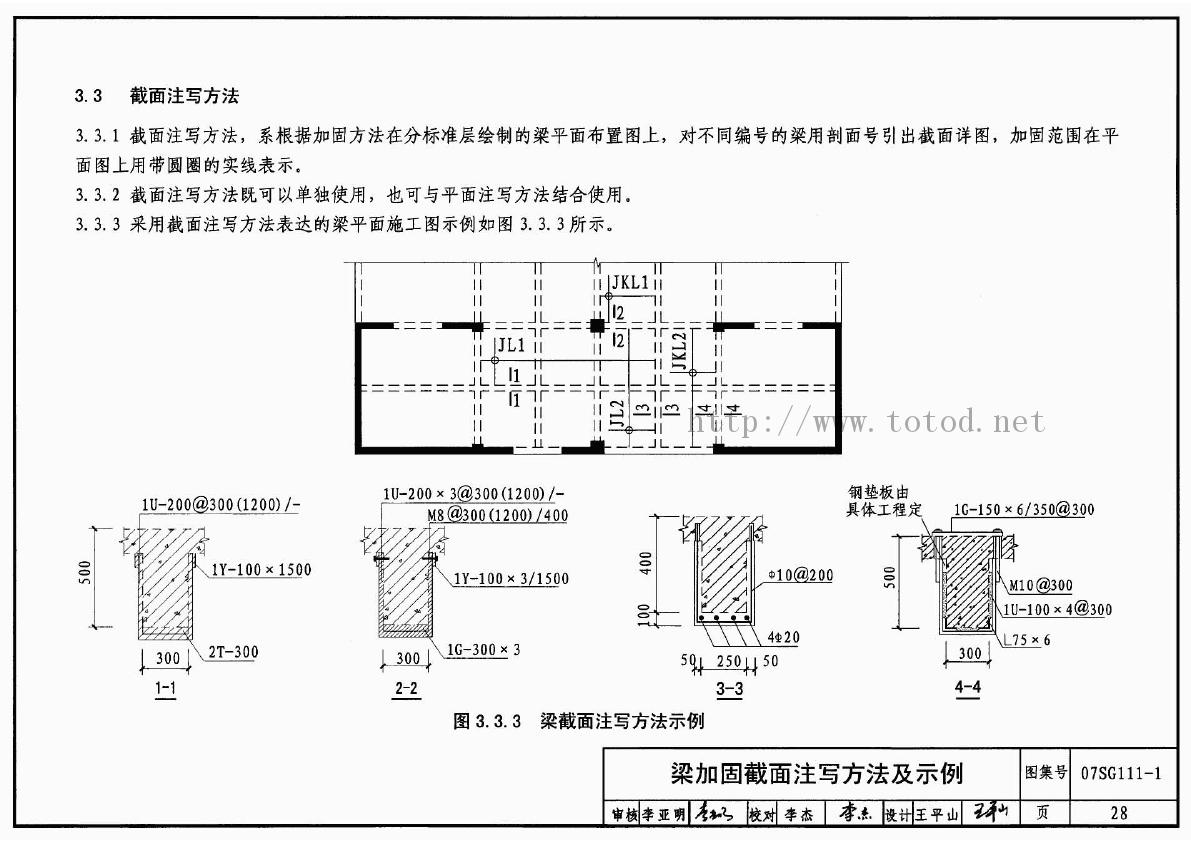

梁加固截面注写方法及示例
板加固施工图的表示方法

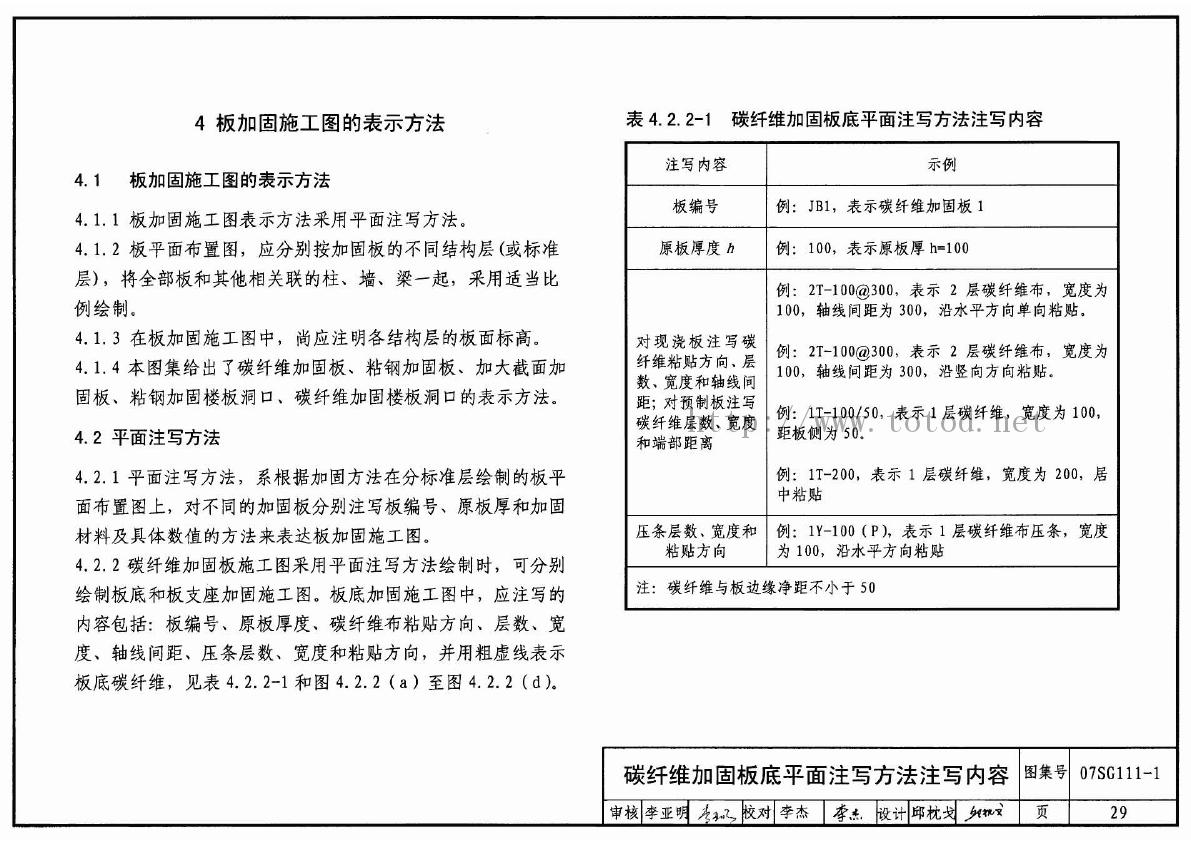

碳纤维加固板底平面注写方法注写内容

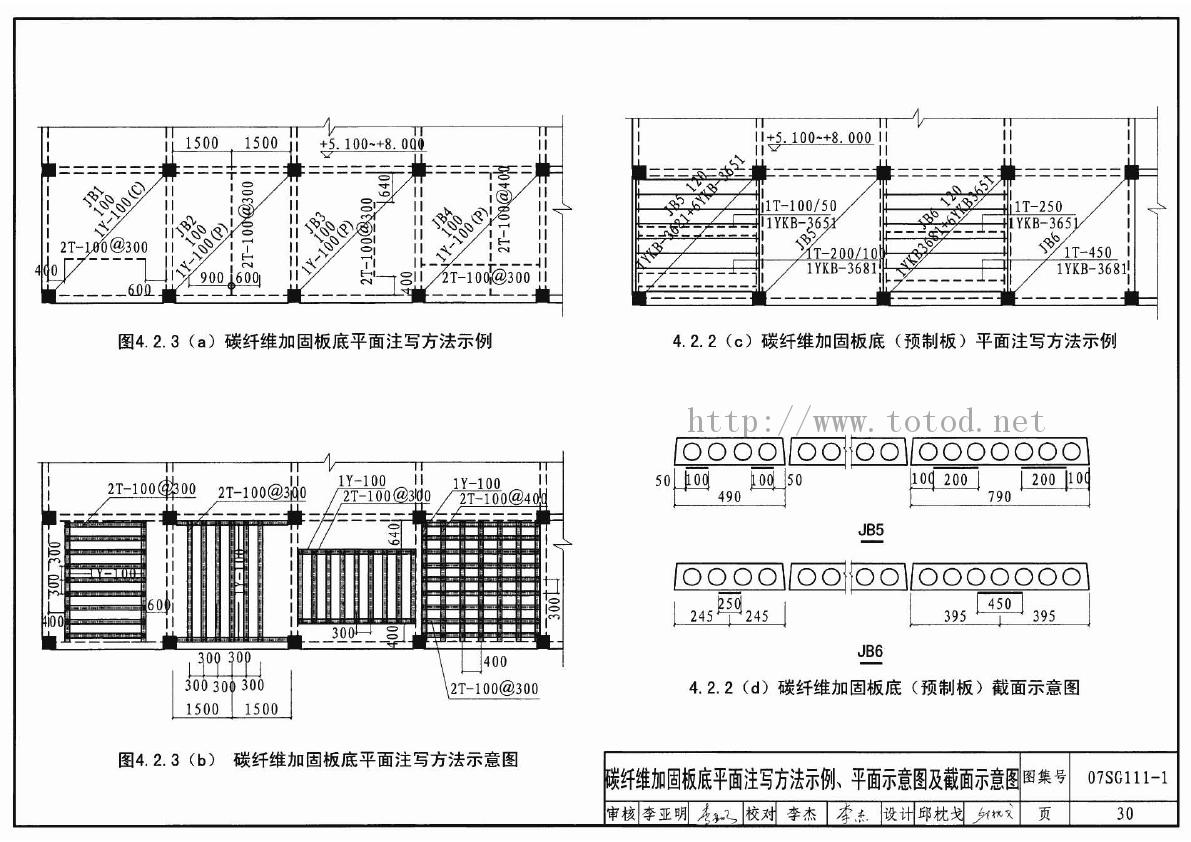

碳纤维加固板底平面注写方法示例、平面示意图及截面示意图

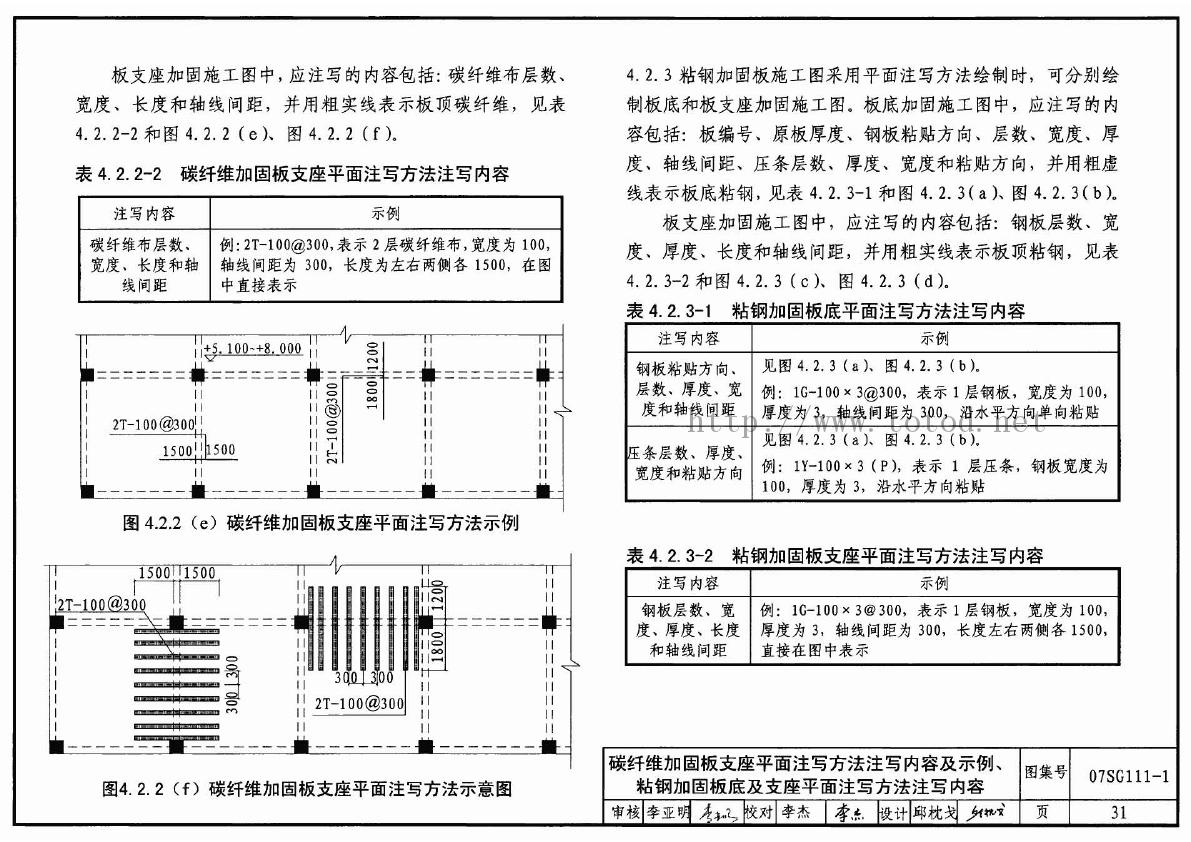

碳纤维加固板支座平面注写方法注写内容及示例、粘钢加固板底及支座平面注写方法注写内容

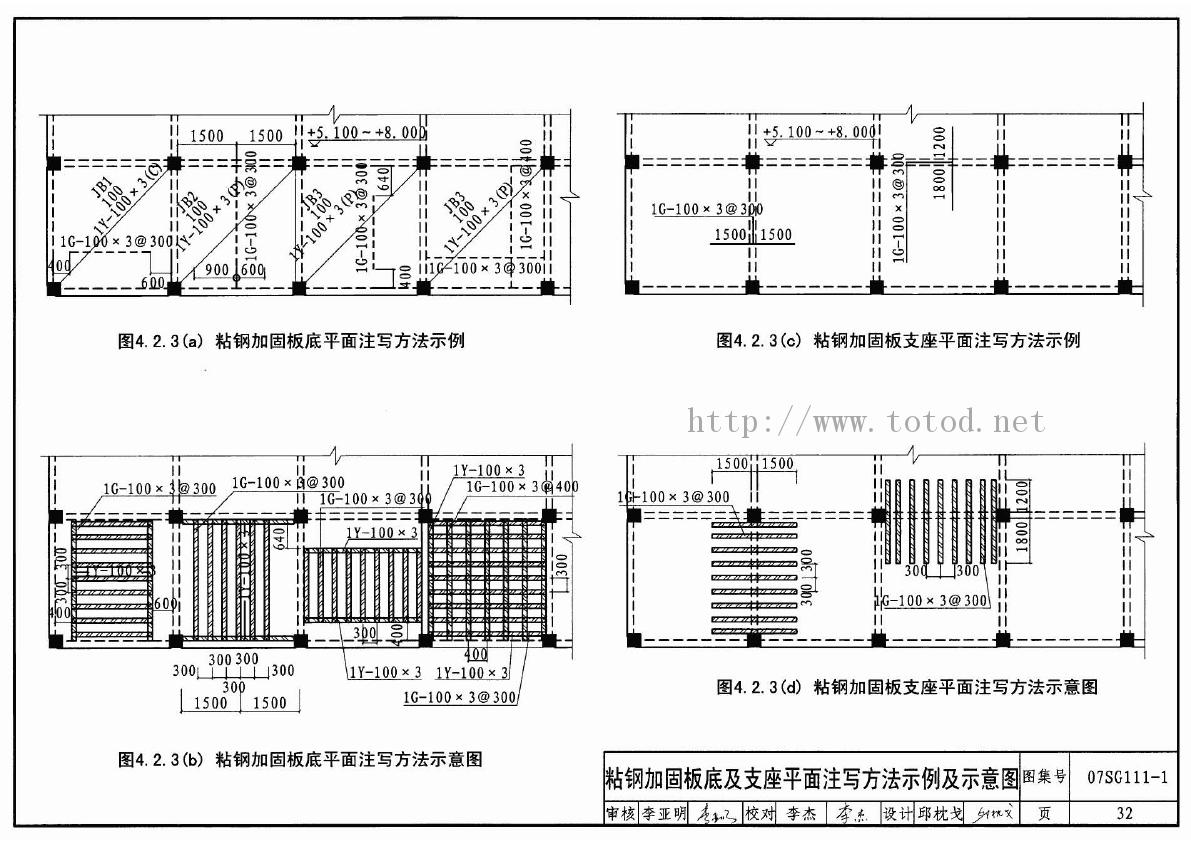

粘钢加固板底及支座平面注写方法示例及示意图

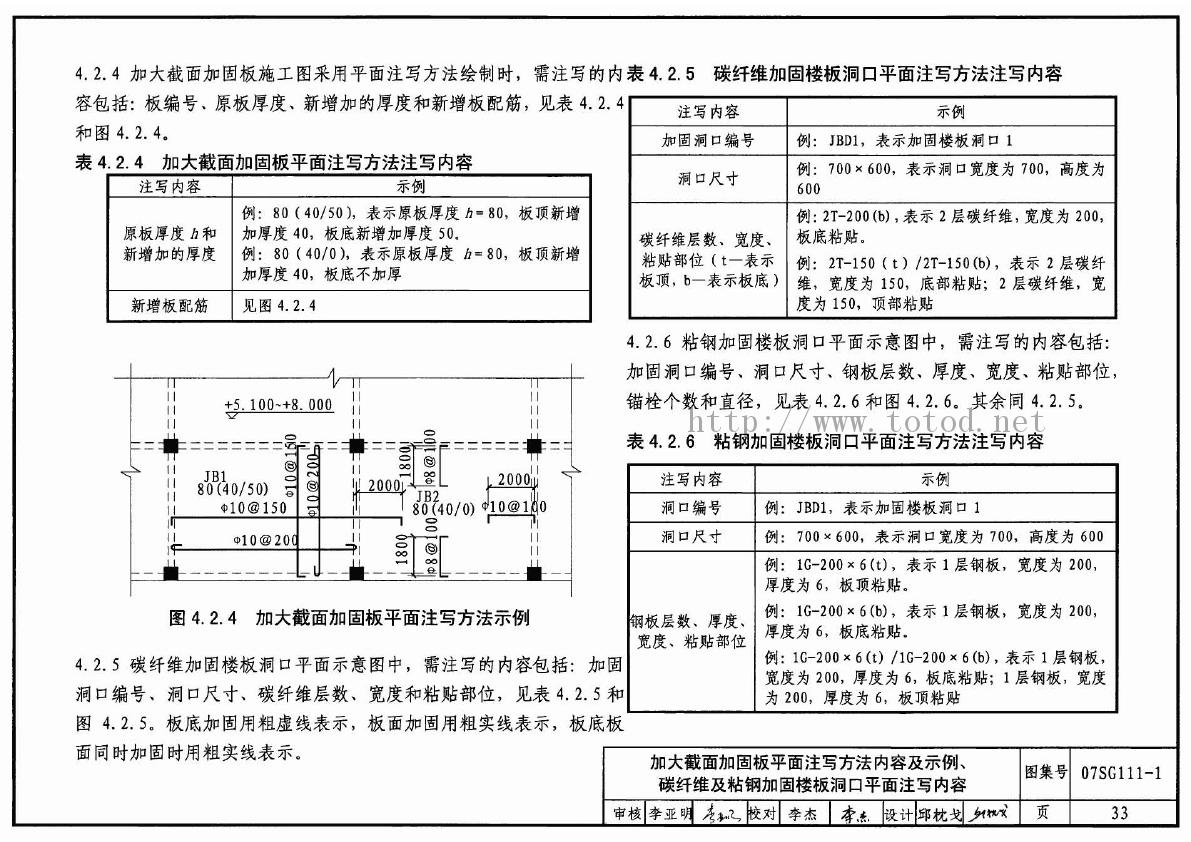

加大截面加固板平面注写注写内容及示例、碳纤维及粘钢加固楼板洞口平面注写内容

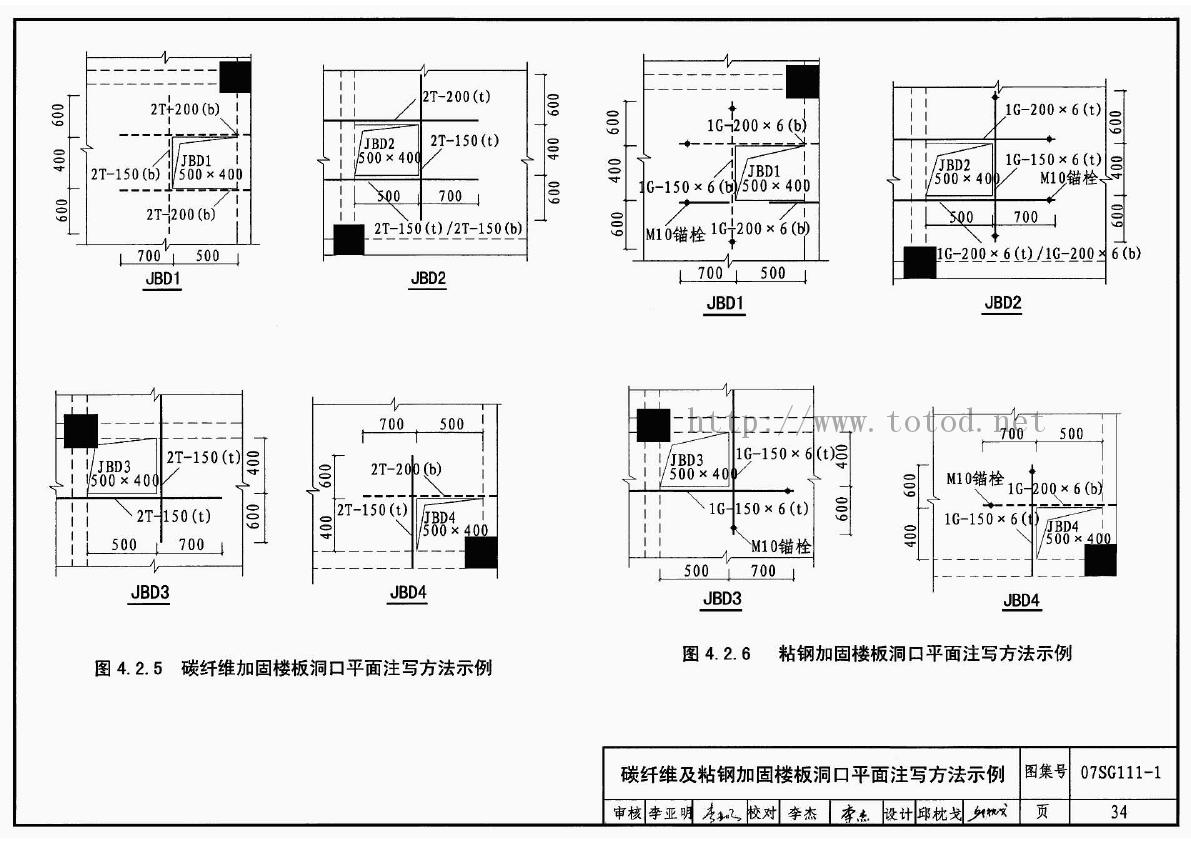

碳纤维及粘钢加固楼板洞口平面注写方法示例

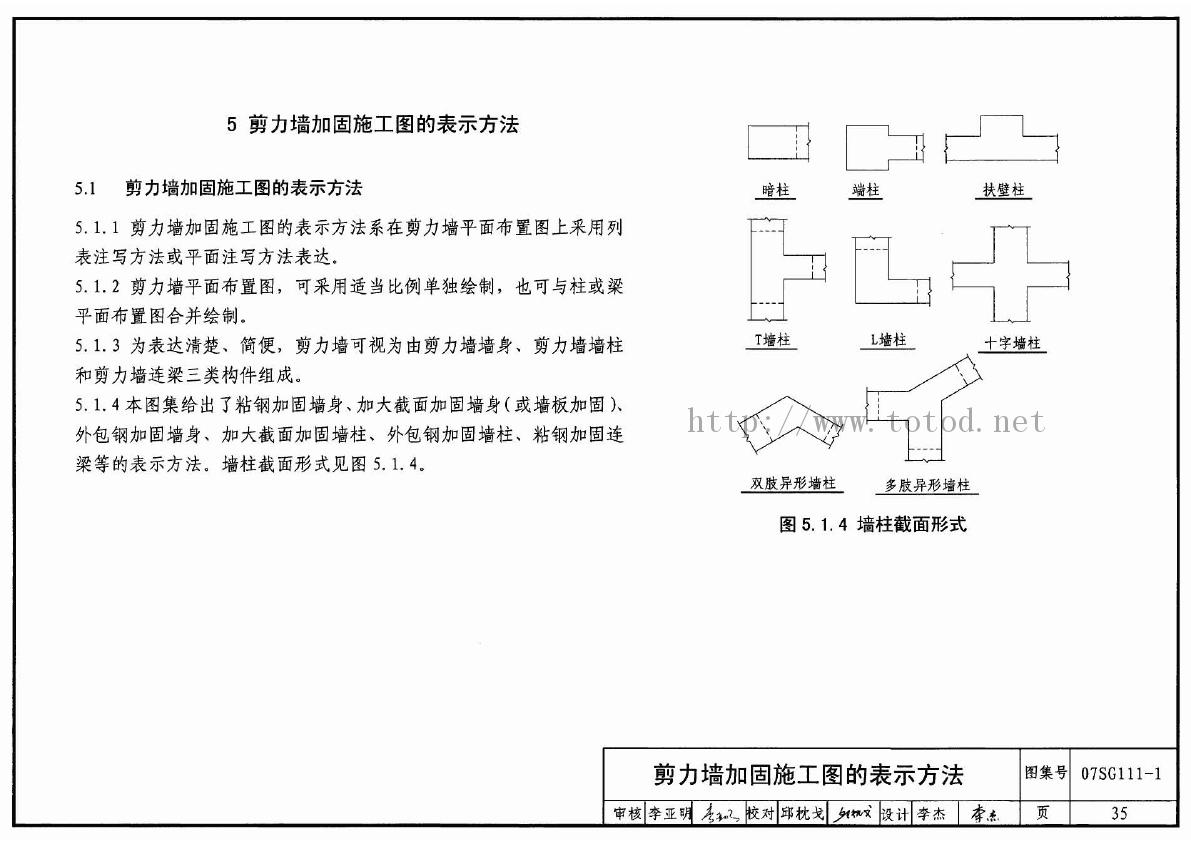

剪力墙加固施工图的表示方法
剪力墙加固施工图的表示方法

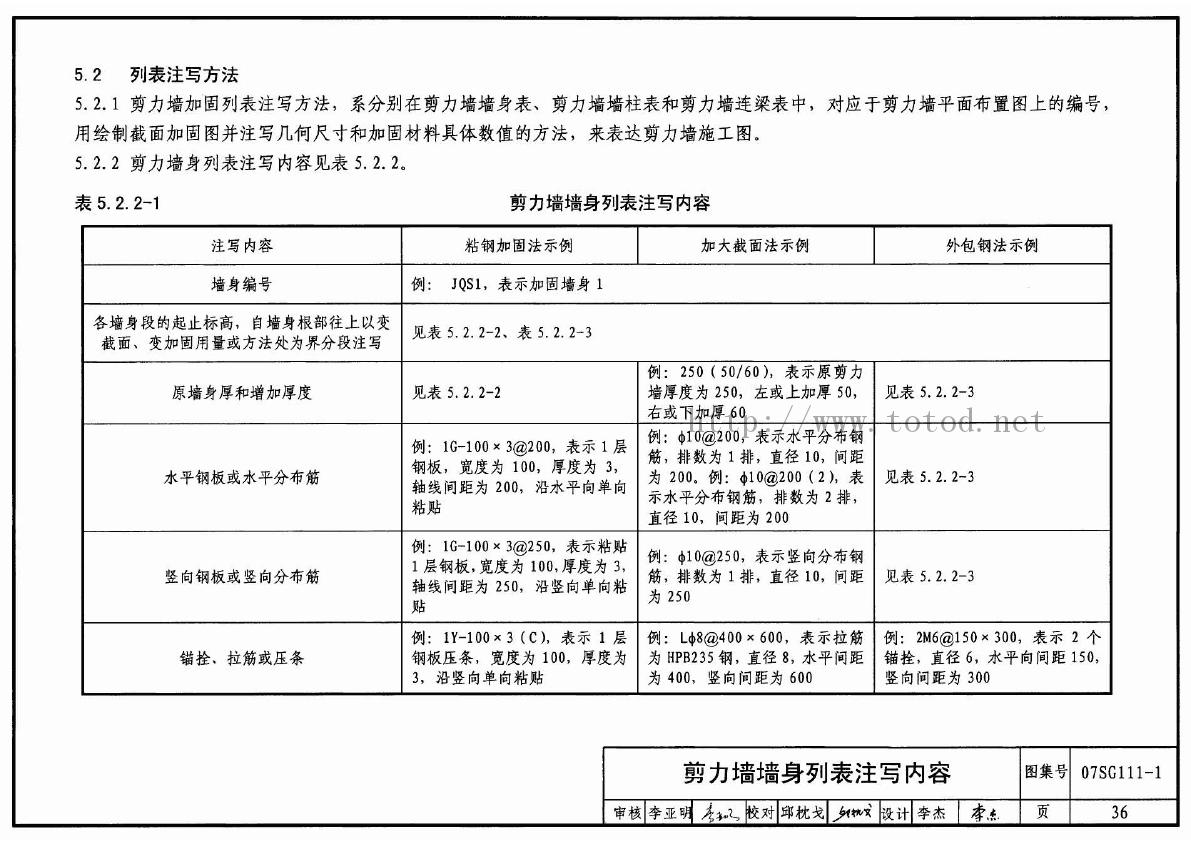

剪力墙墙身列表注写内容

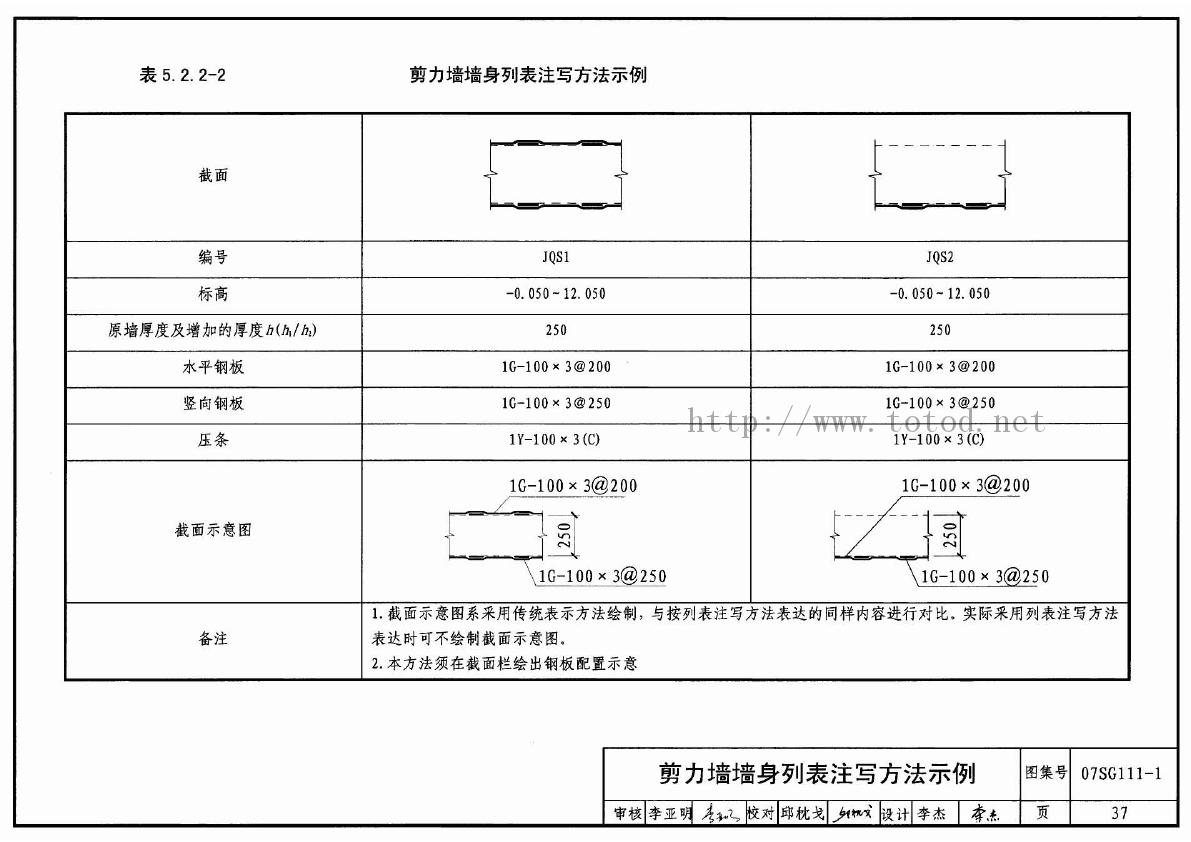

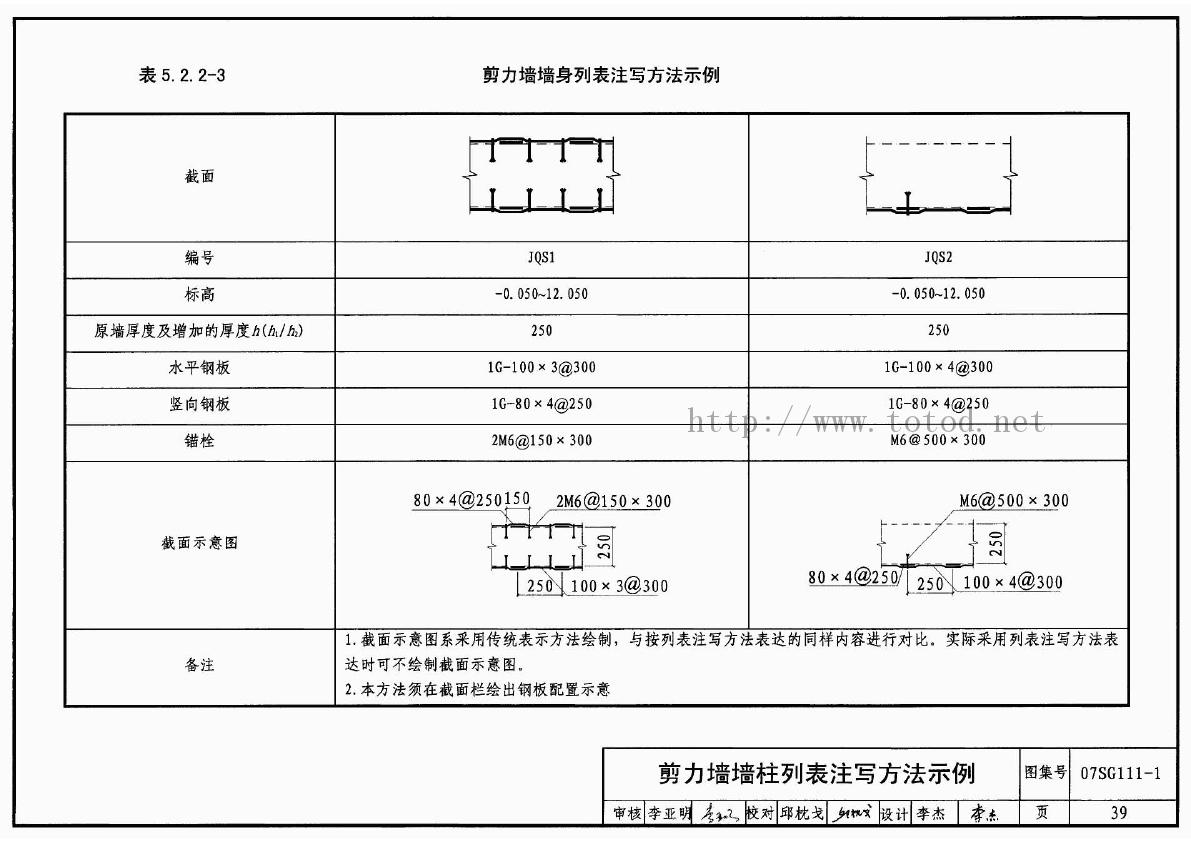

剪力墙墙身列表注写方法示例

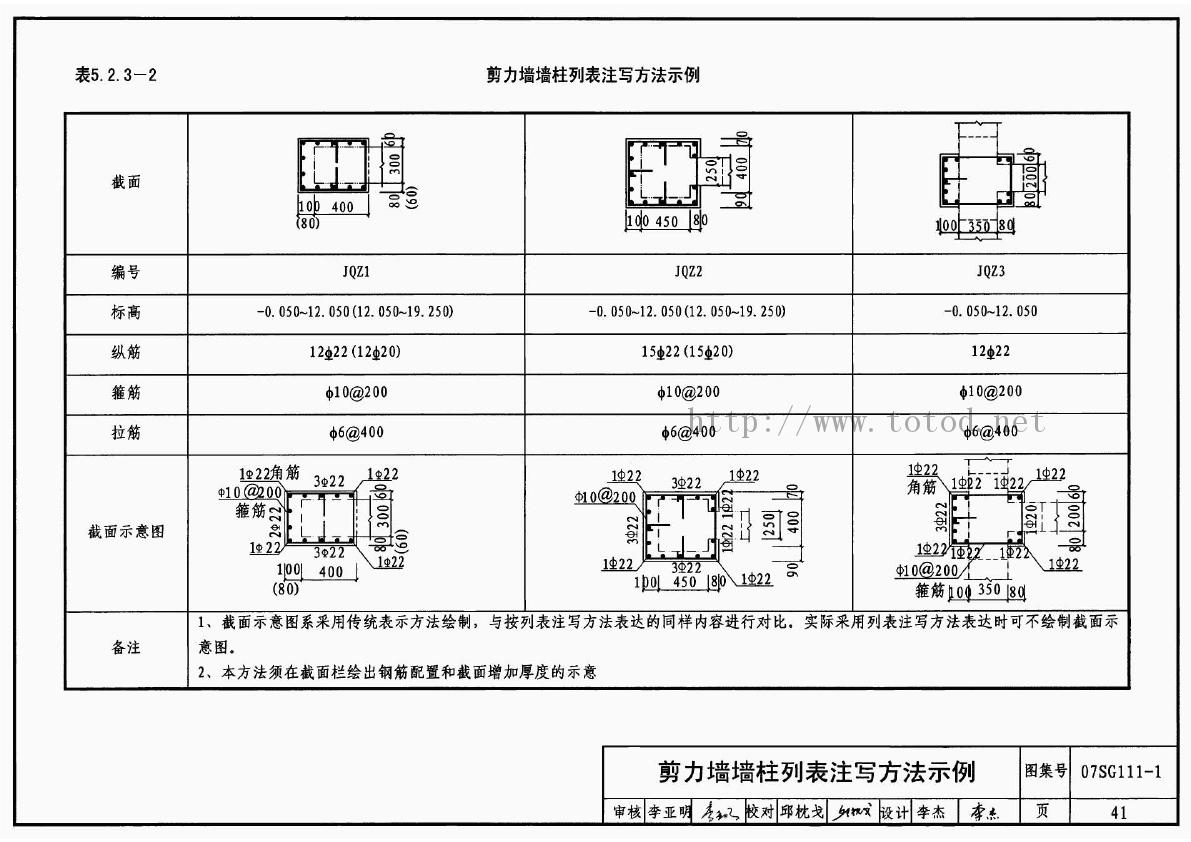

剪力墙墙柱列表注写方法示例

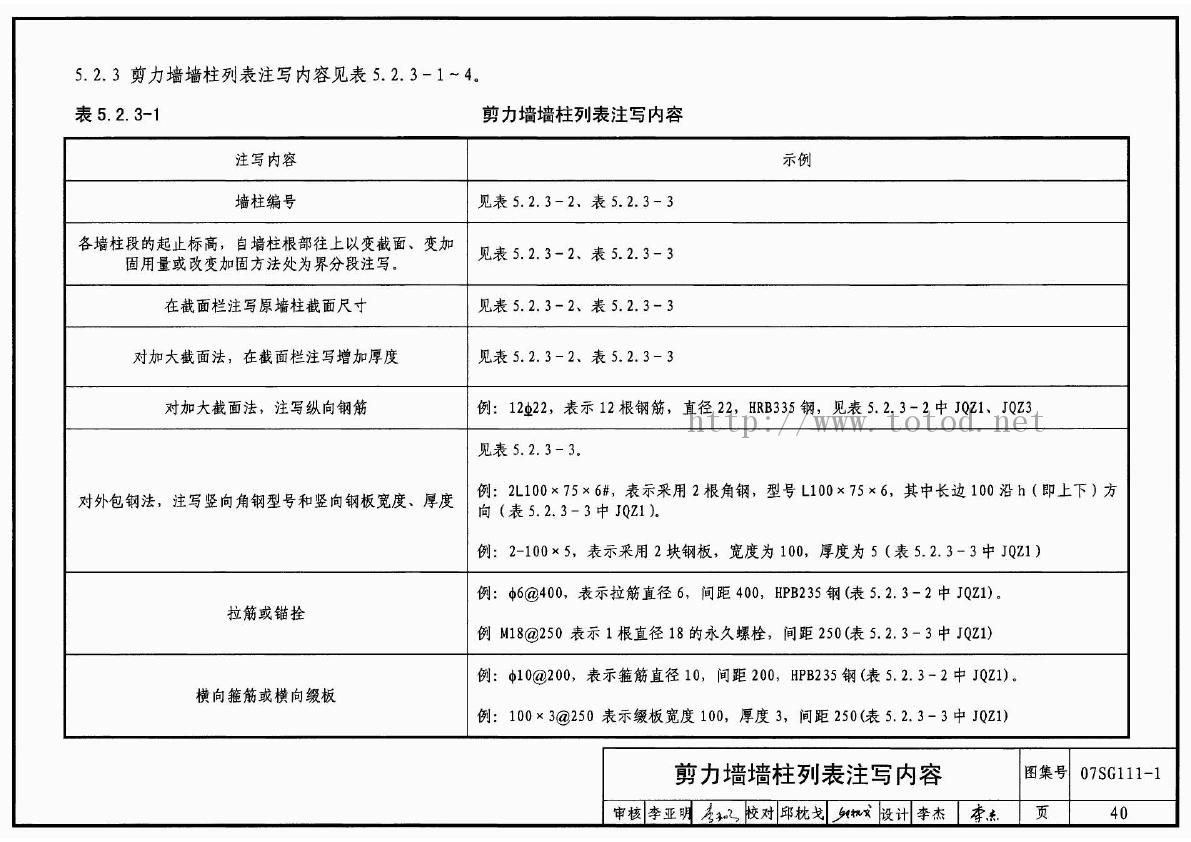

剪力墙墙柱列表注写内容

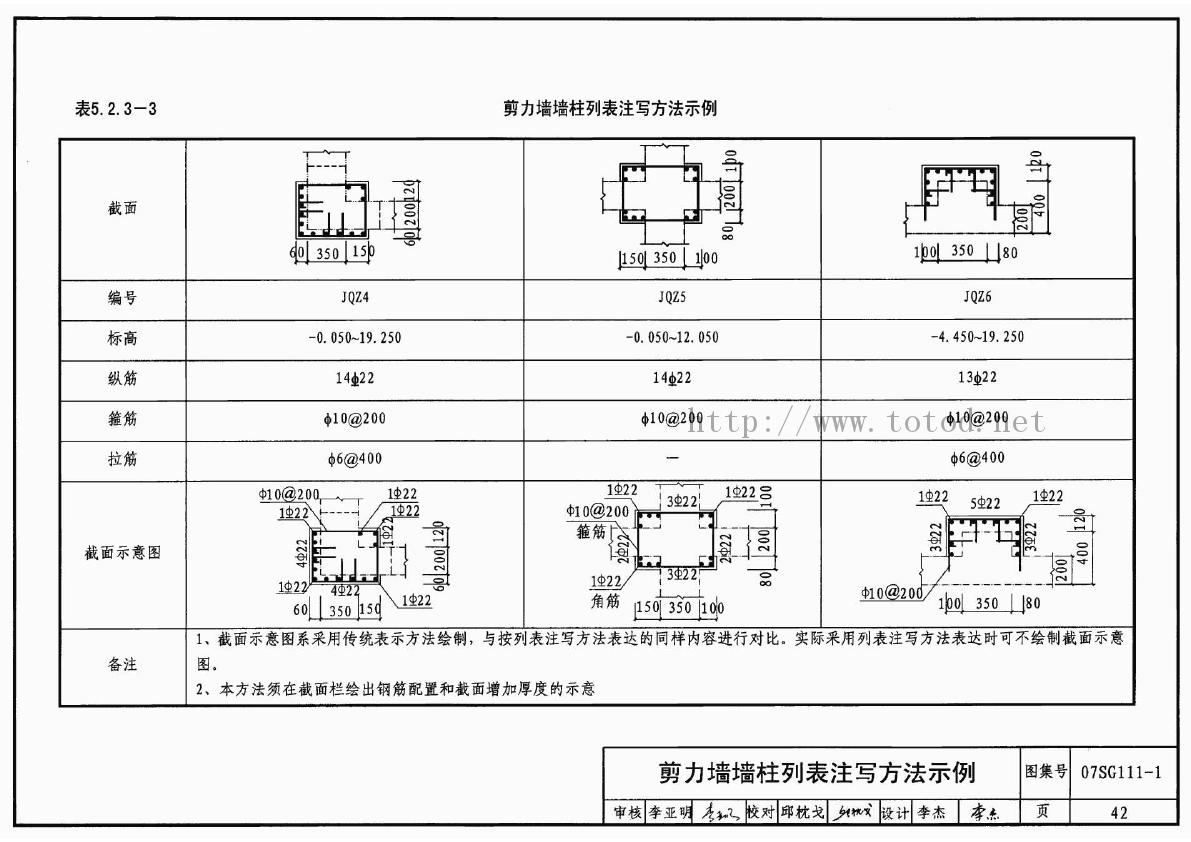

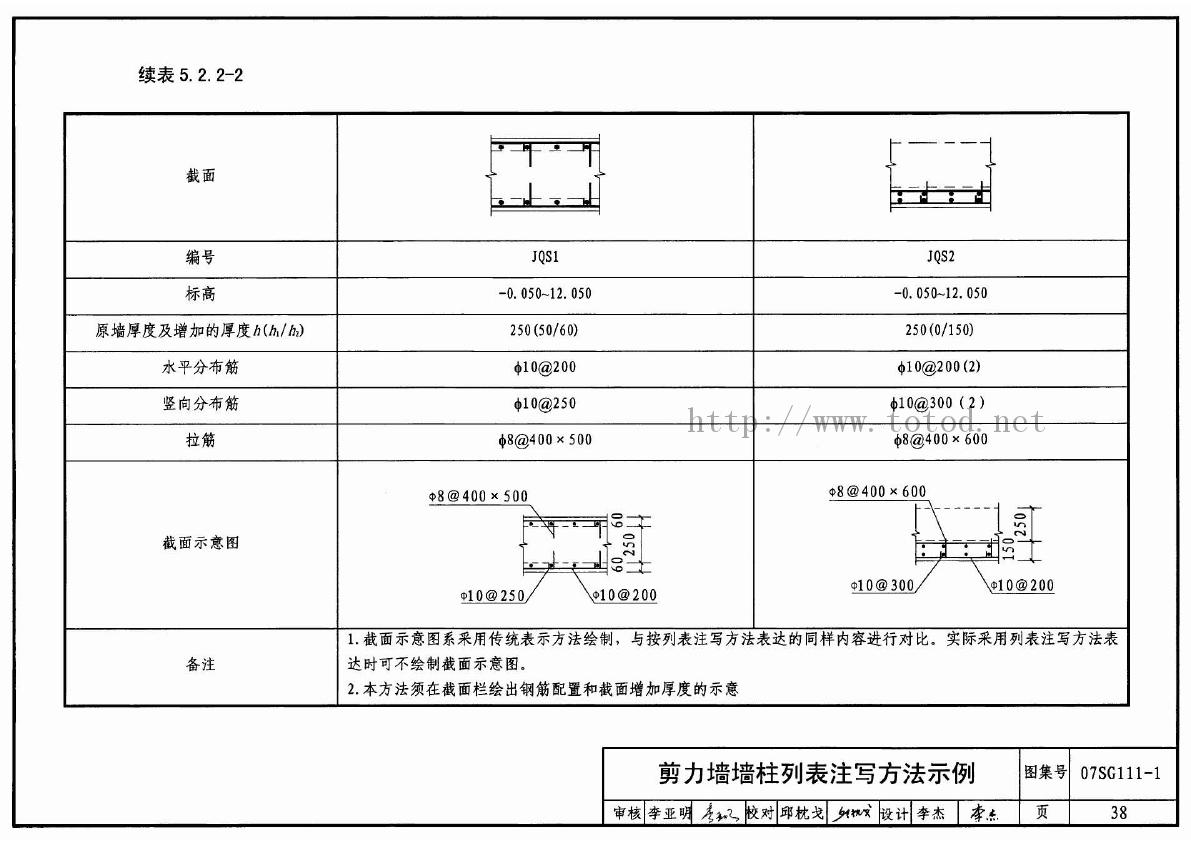

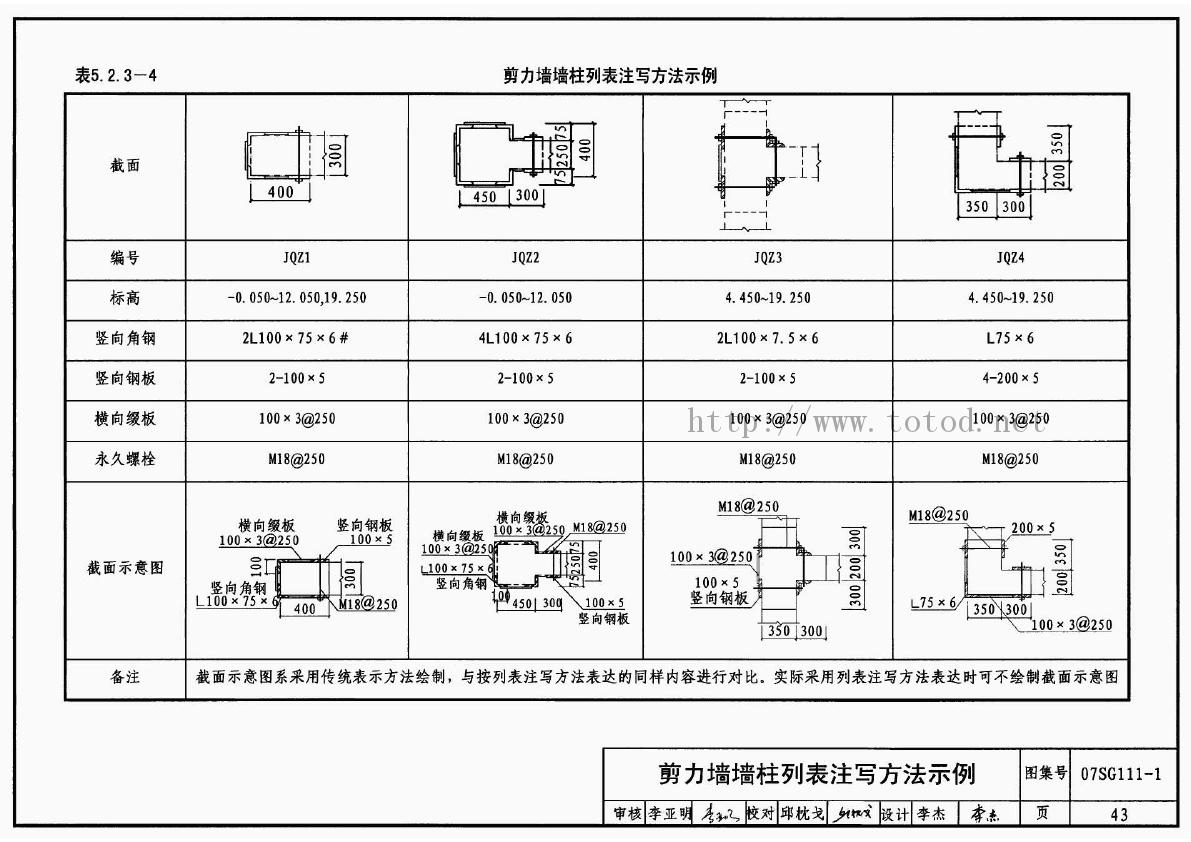

剪力墙墙柱列表注写方法示例

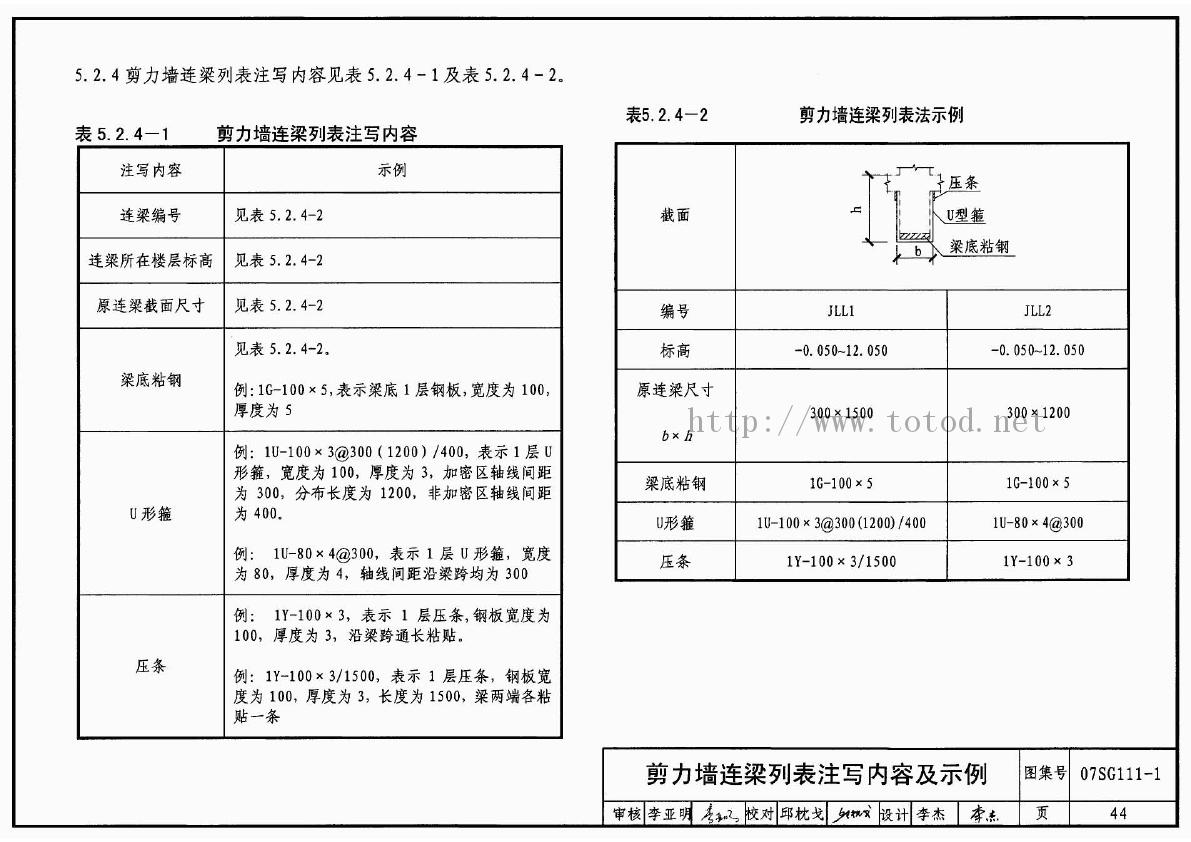

剪力墙连梁列表注写方法内容及示例

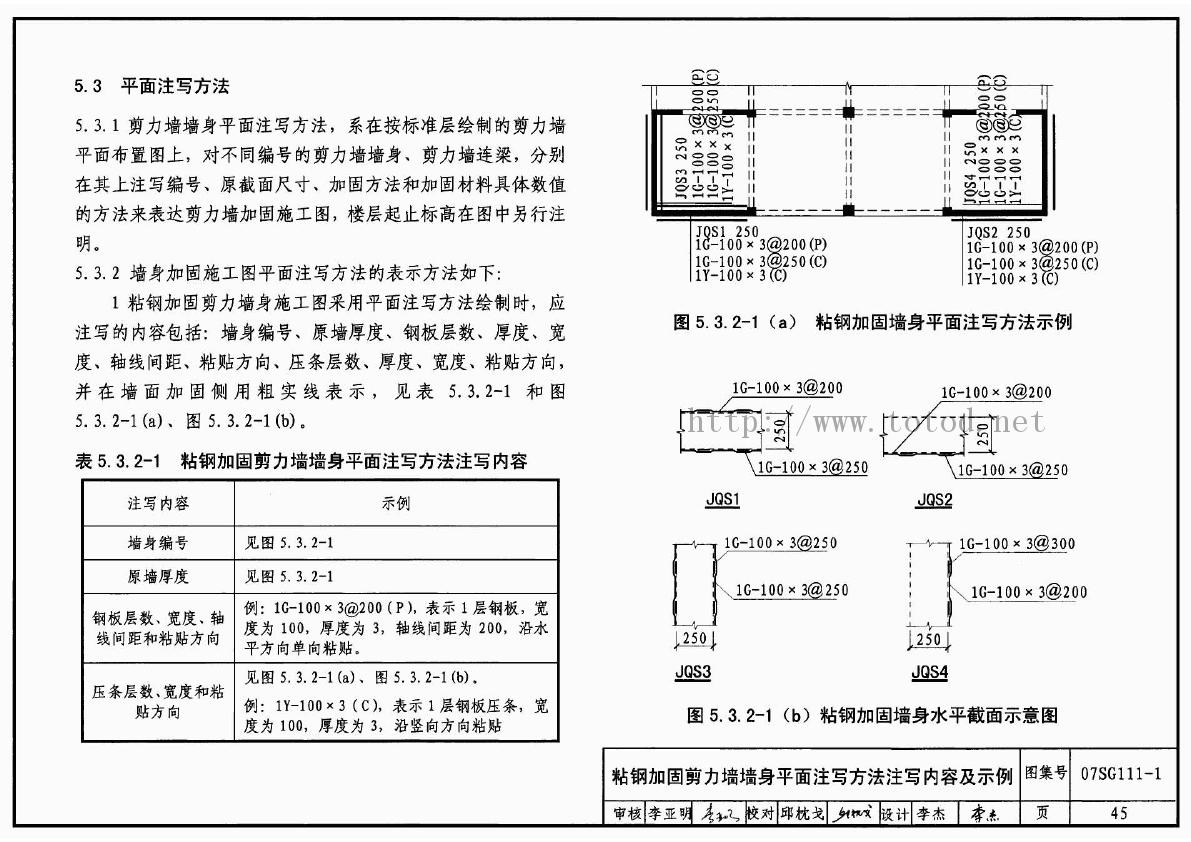

粘钢加固剪力墙墙身平面注写方法注写内容及示例

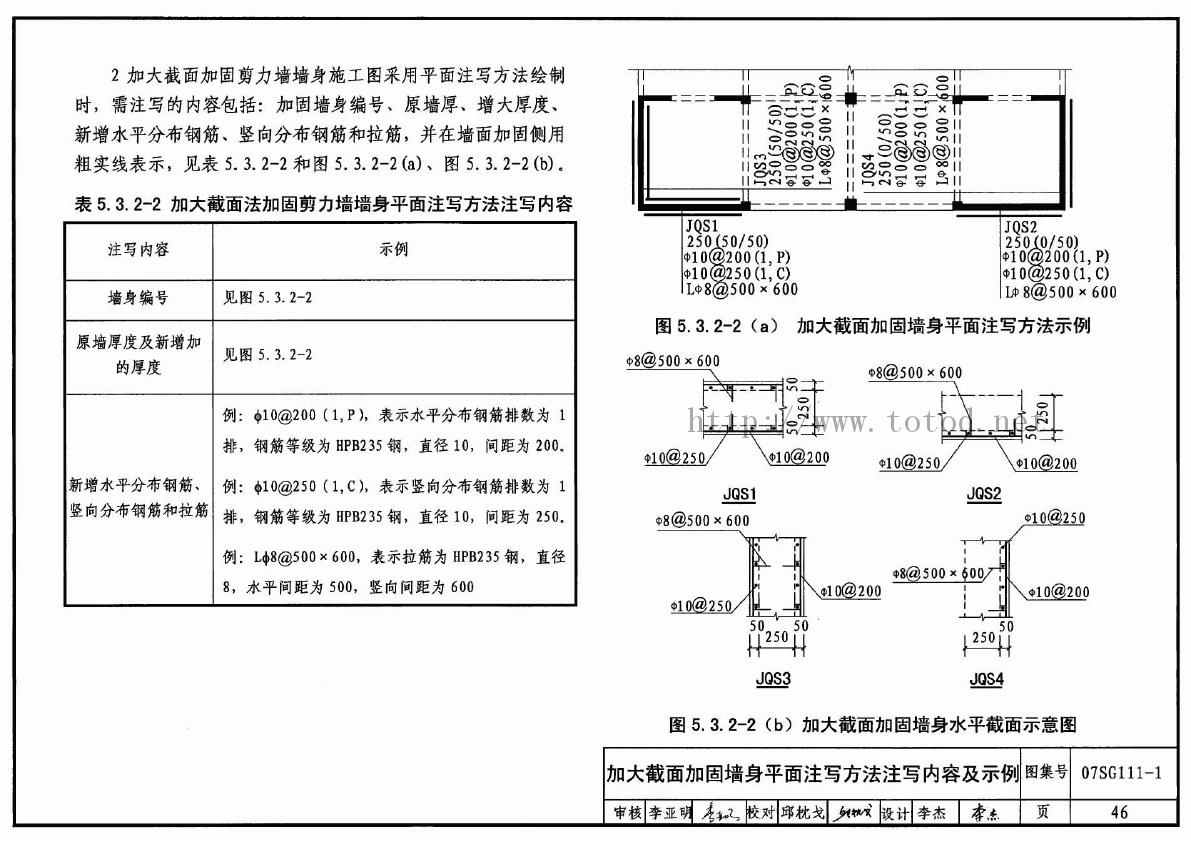

加大截面加固墙身平面注写方法注写内容及示例

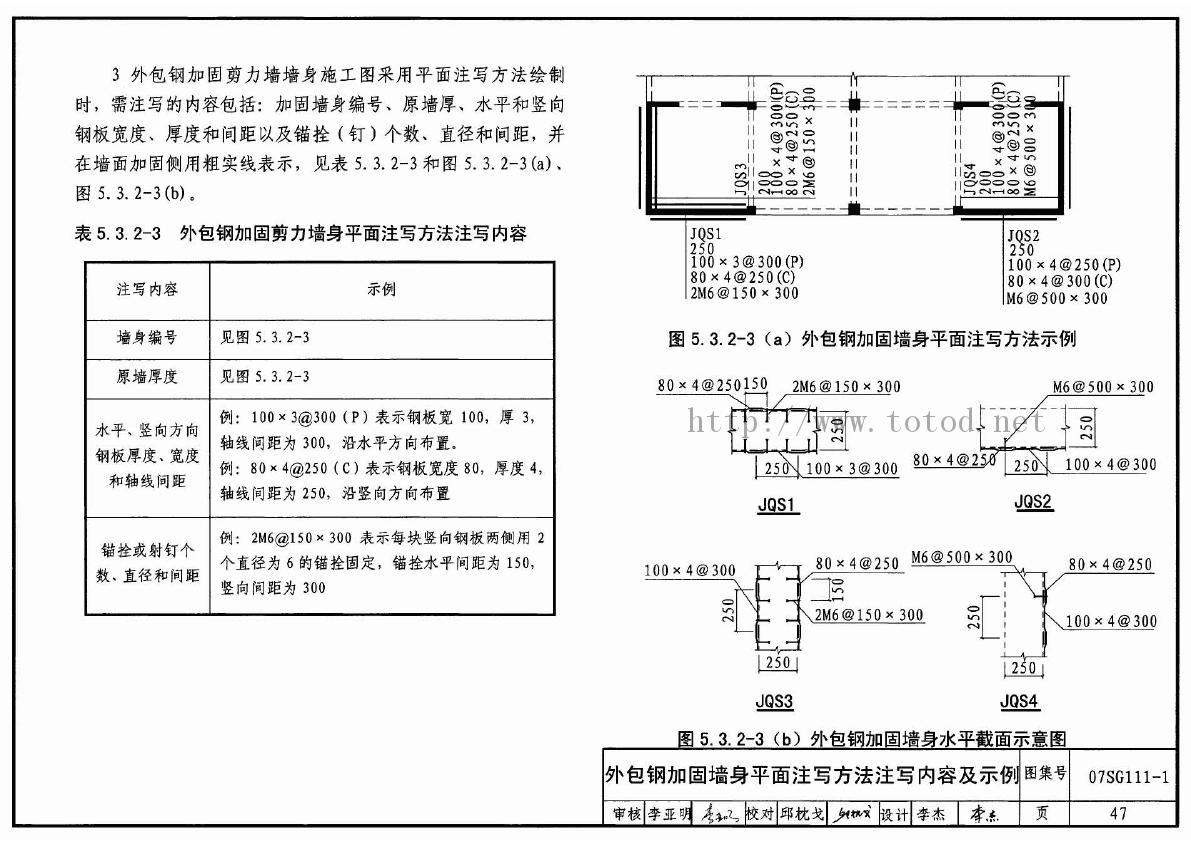

外包钢加固墙身平面注写方法注写内容及示例
砌体独立柱加固施工图的表示方法

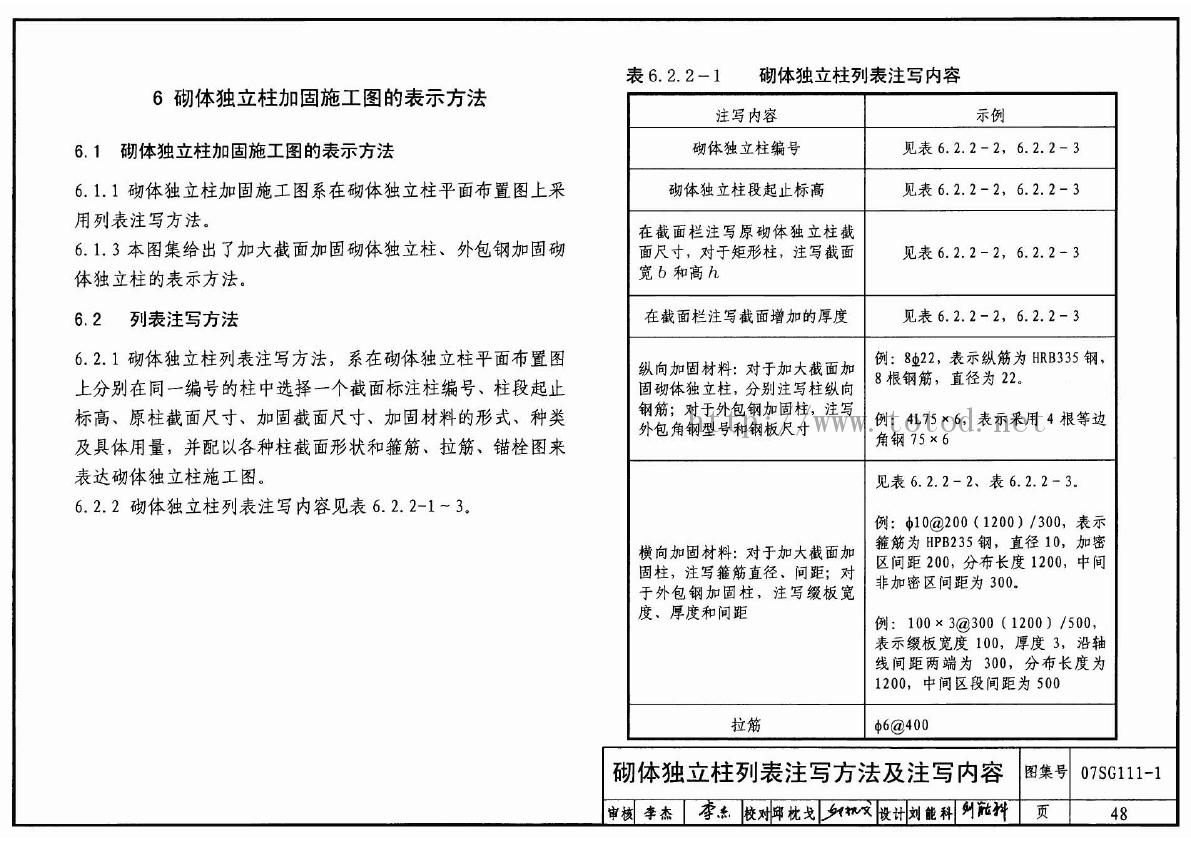

砌体独立柱列表注写方法及注写内容

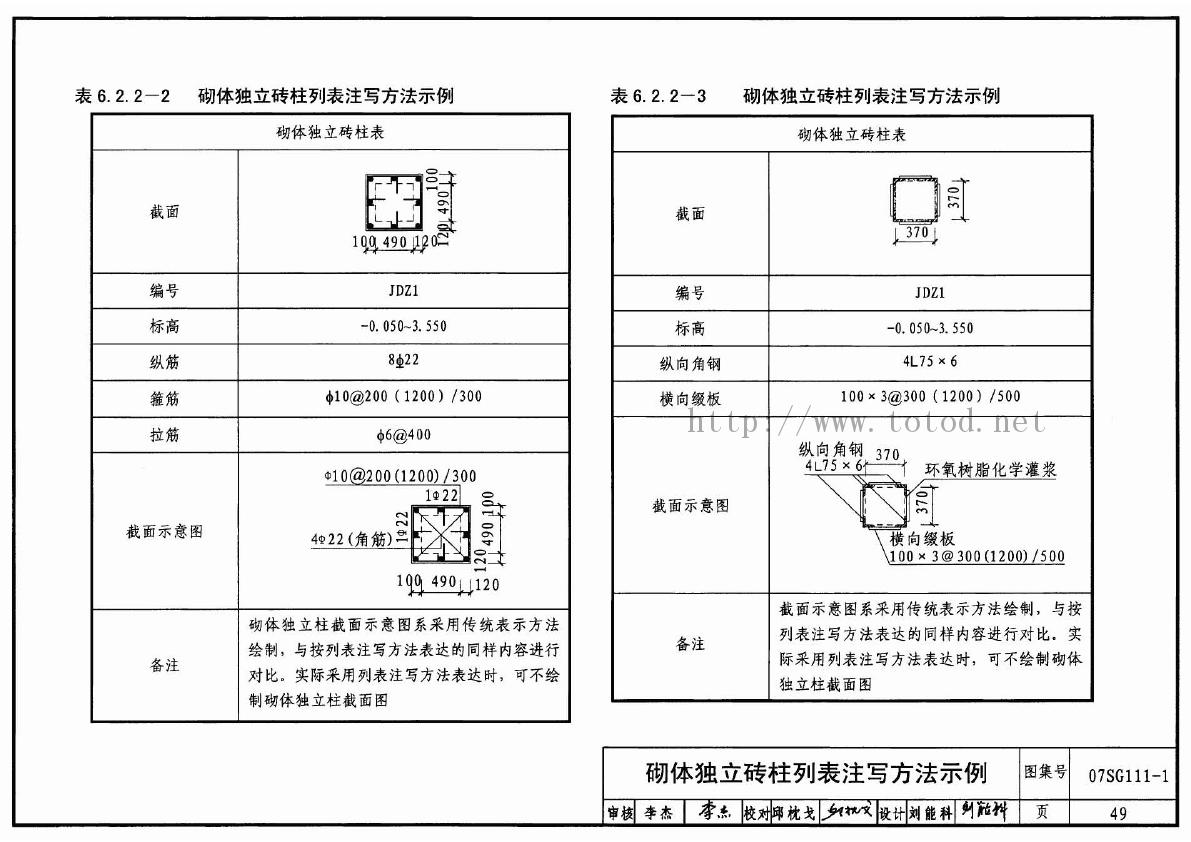

砌体独立砖柱列表注写示例
砌体壁柱加固施工图的表示方法

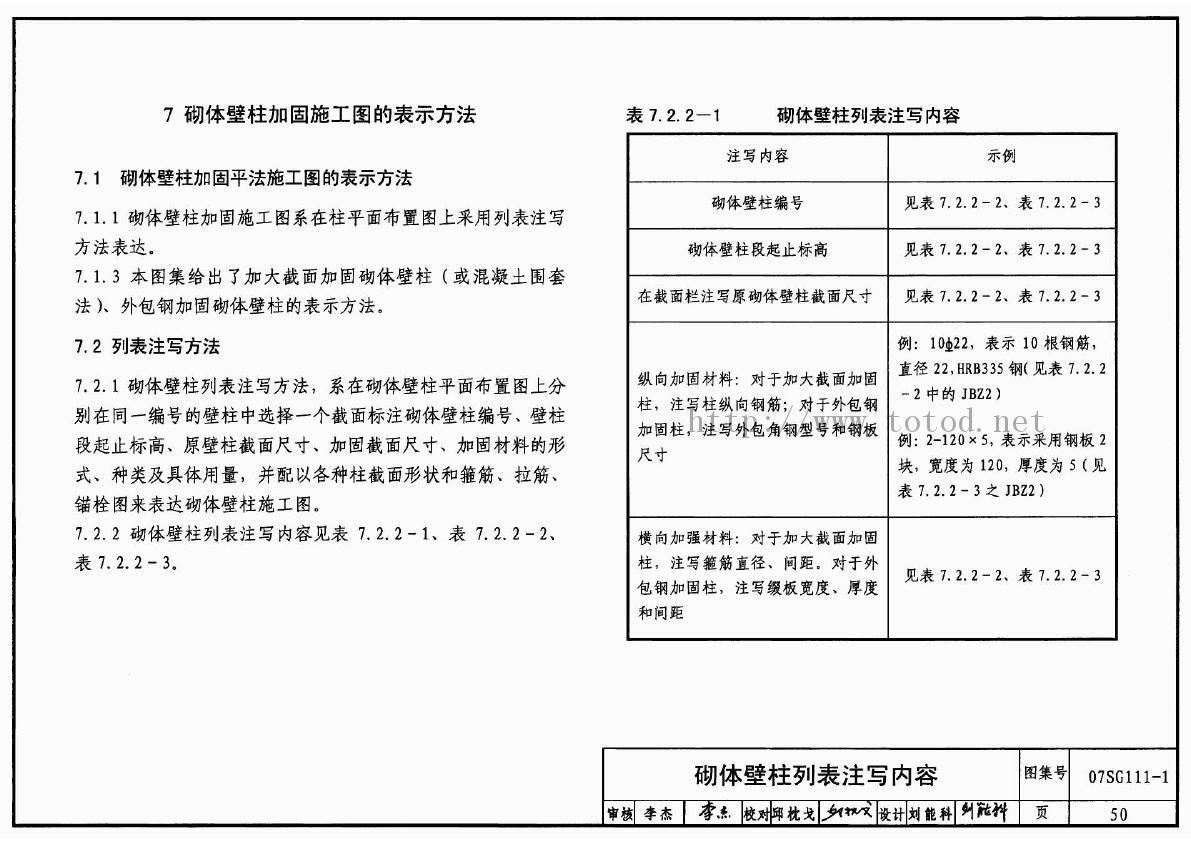

砌体壁柱列表注写内容

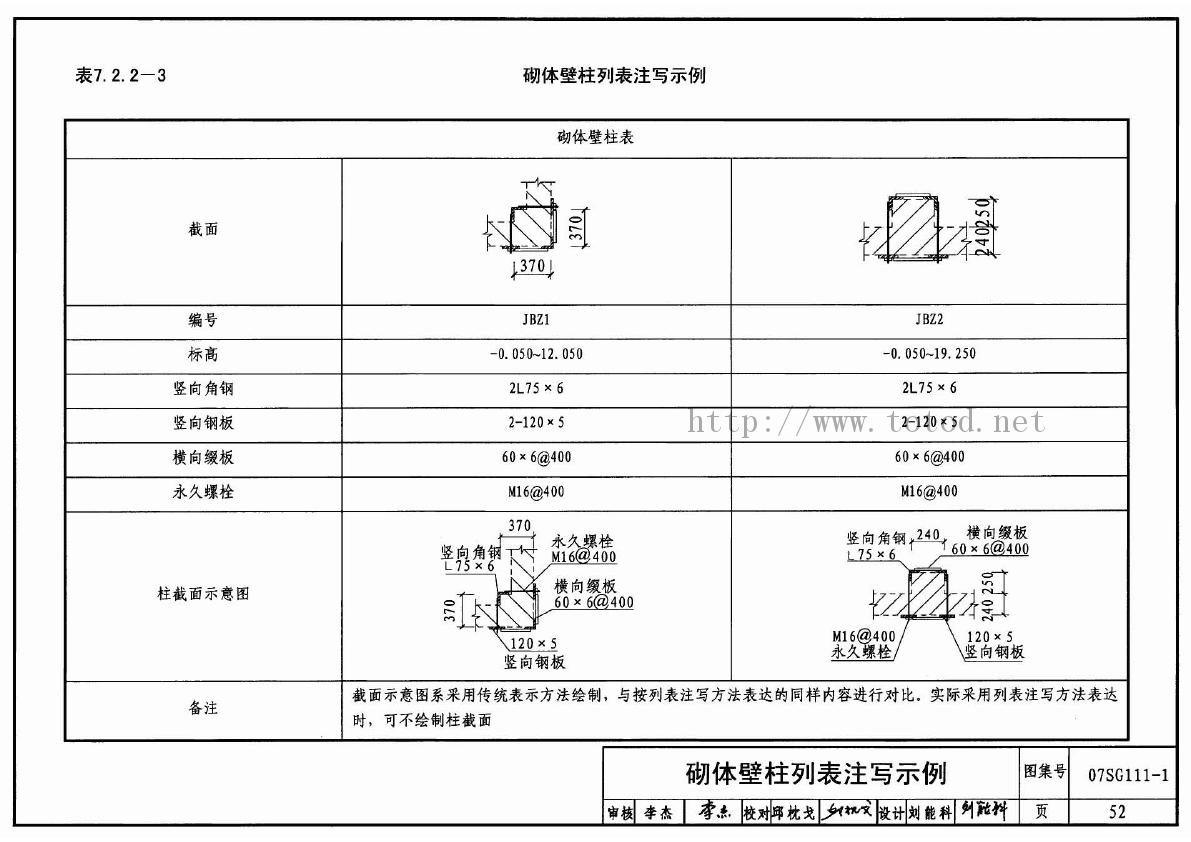

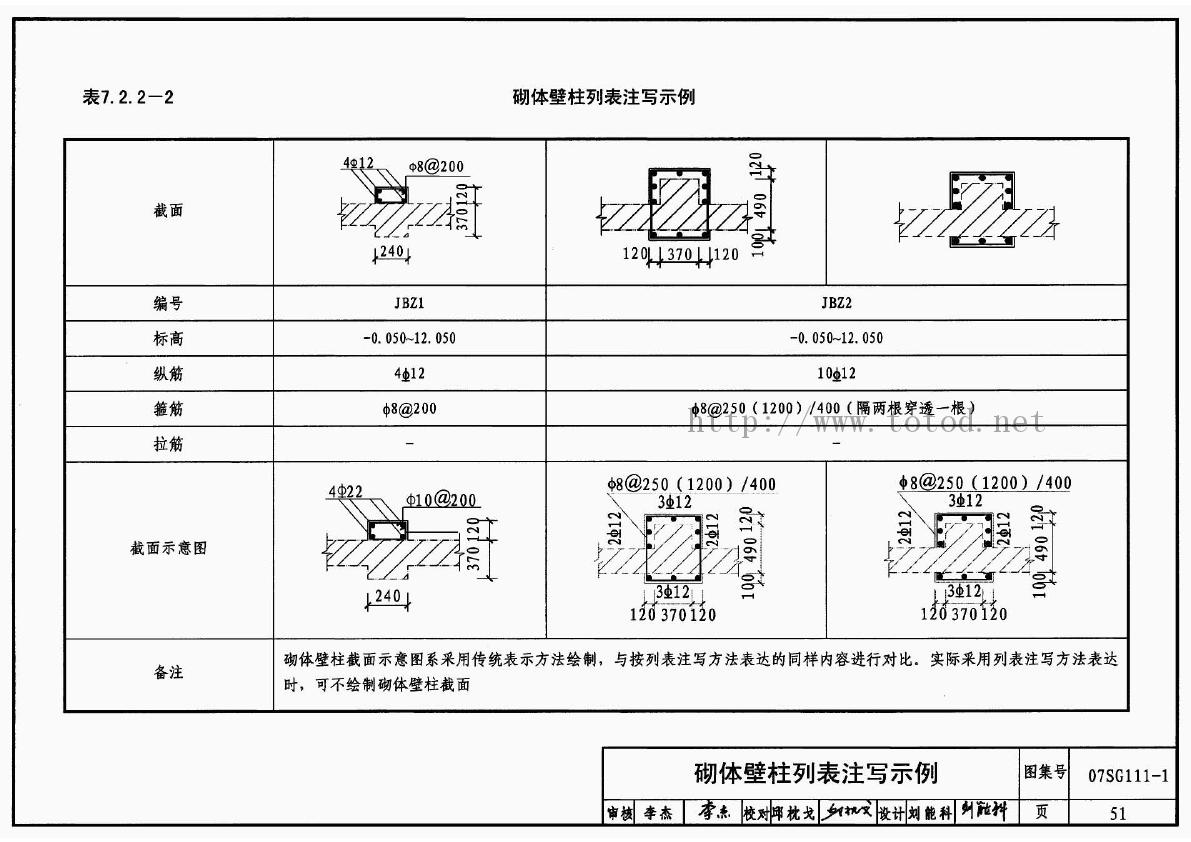

砌体壁柱列表注写示例
砌体墙加固施工图的表示方法

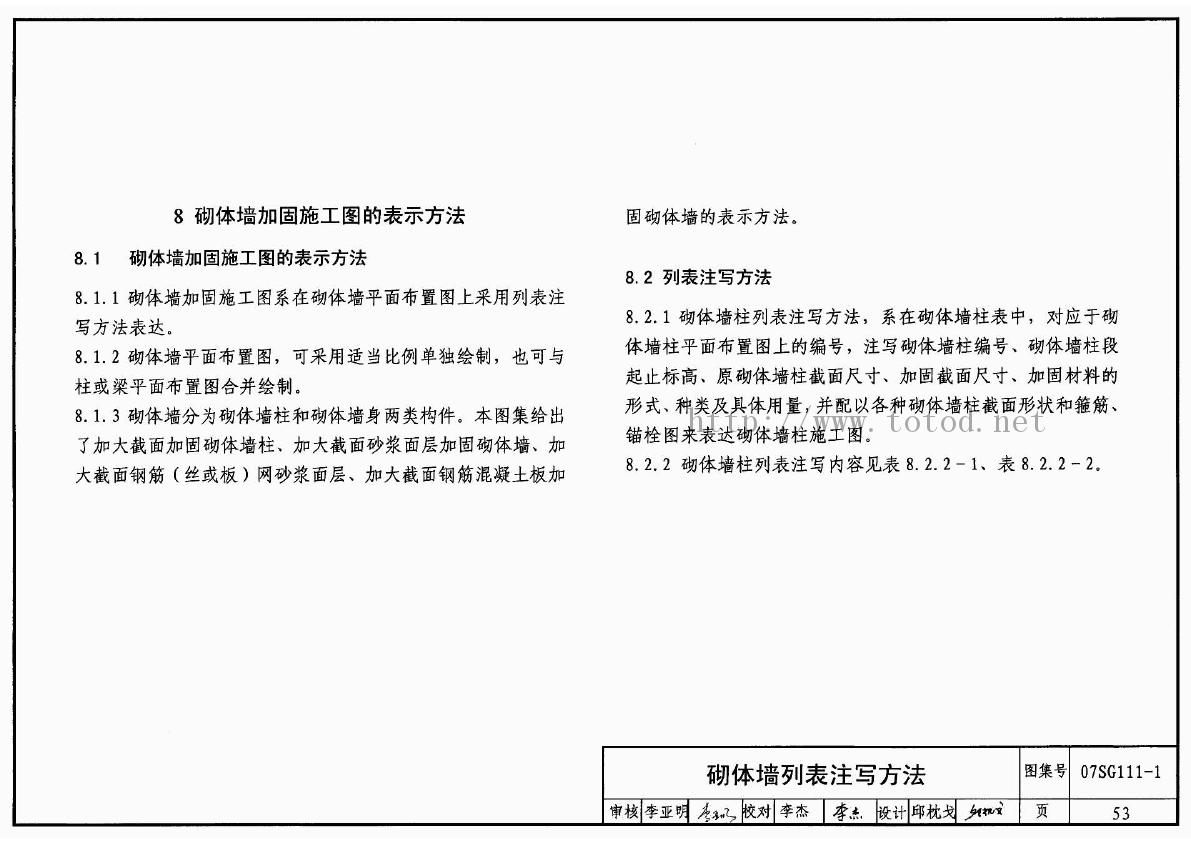

砌体墙列表注写方法

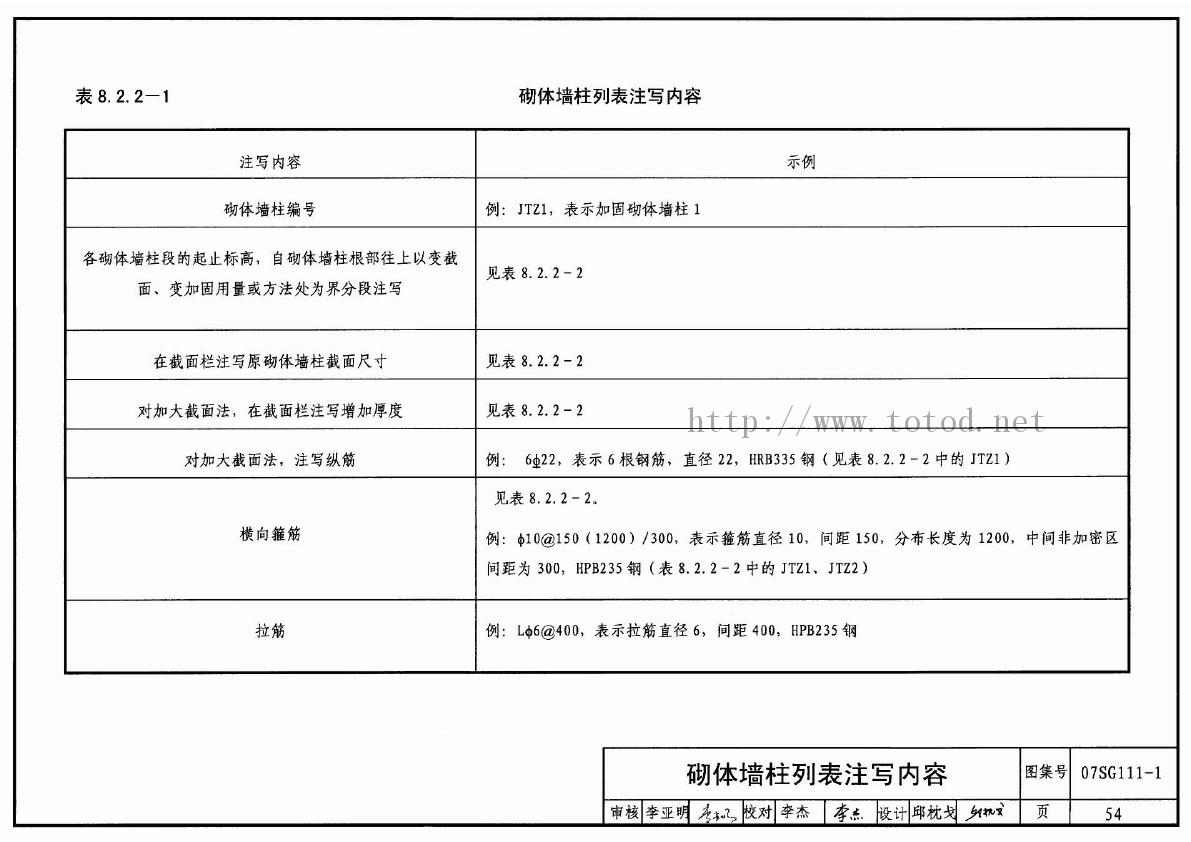

砌体墙柱列表注写内容

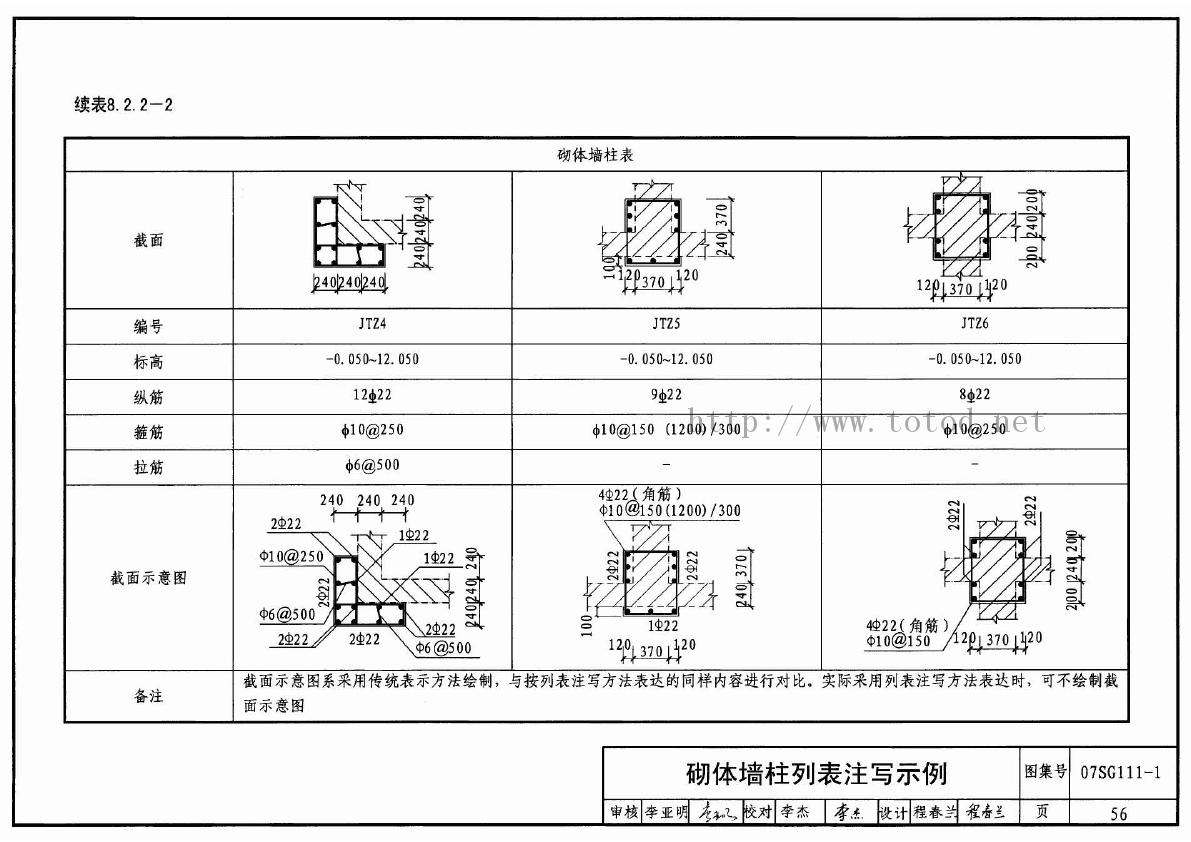

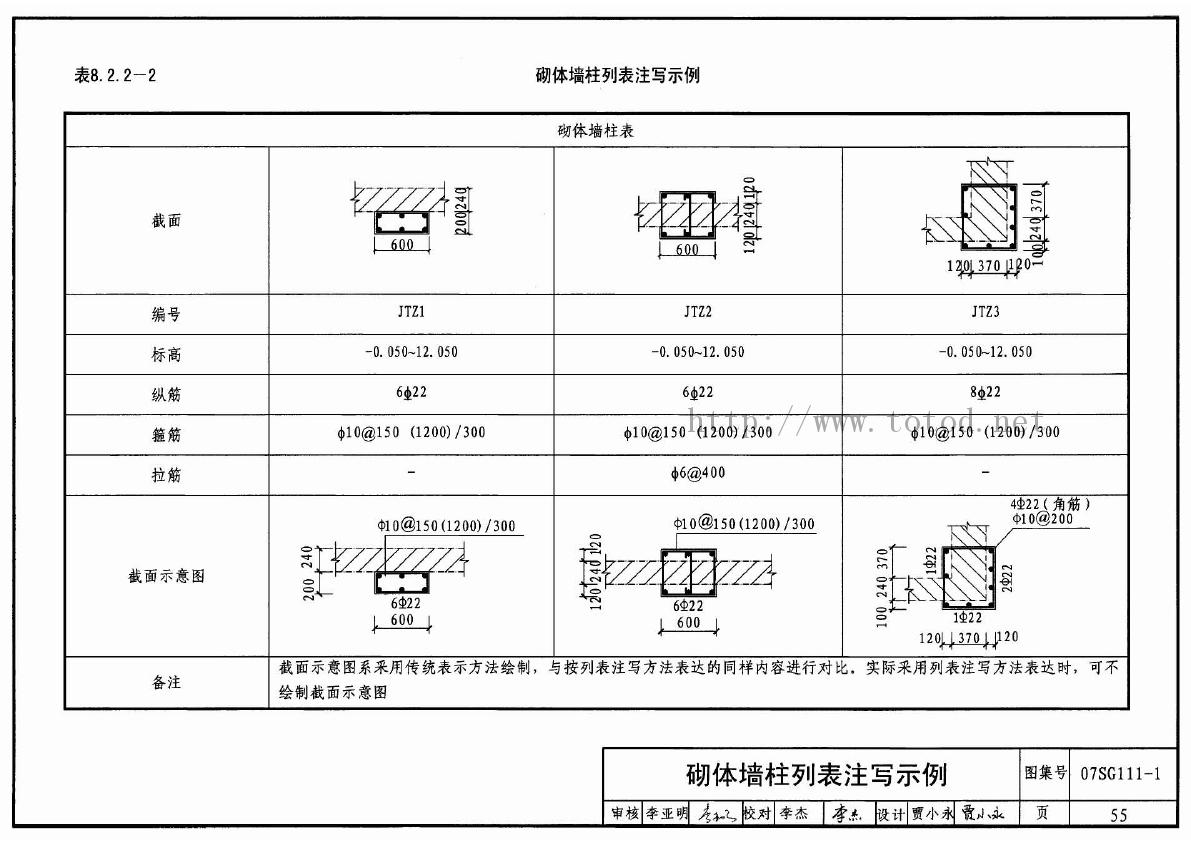

砌体墙柱列表注写示例

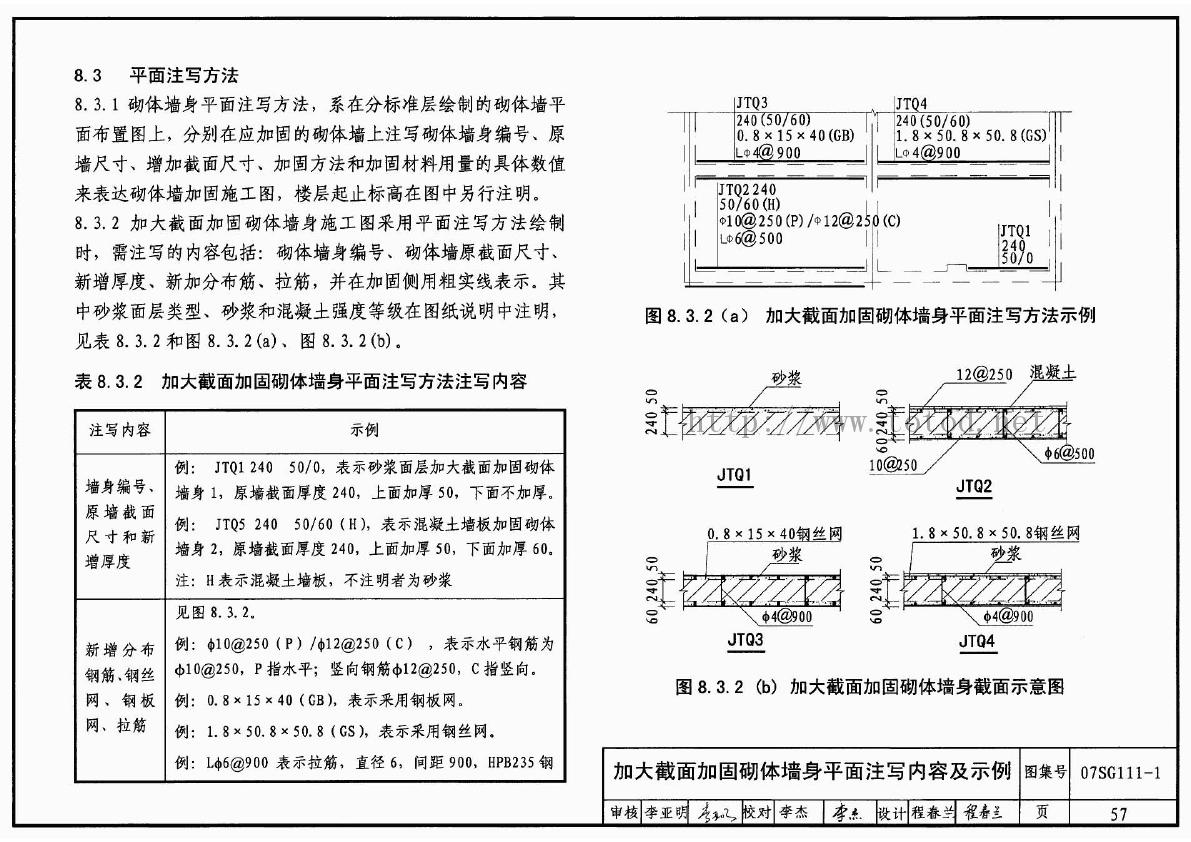

加大截面加固砌体墙身平面注写内容及示例
附录

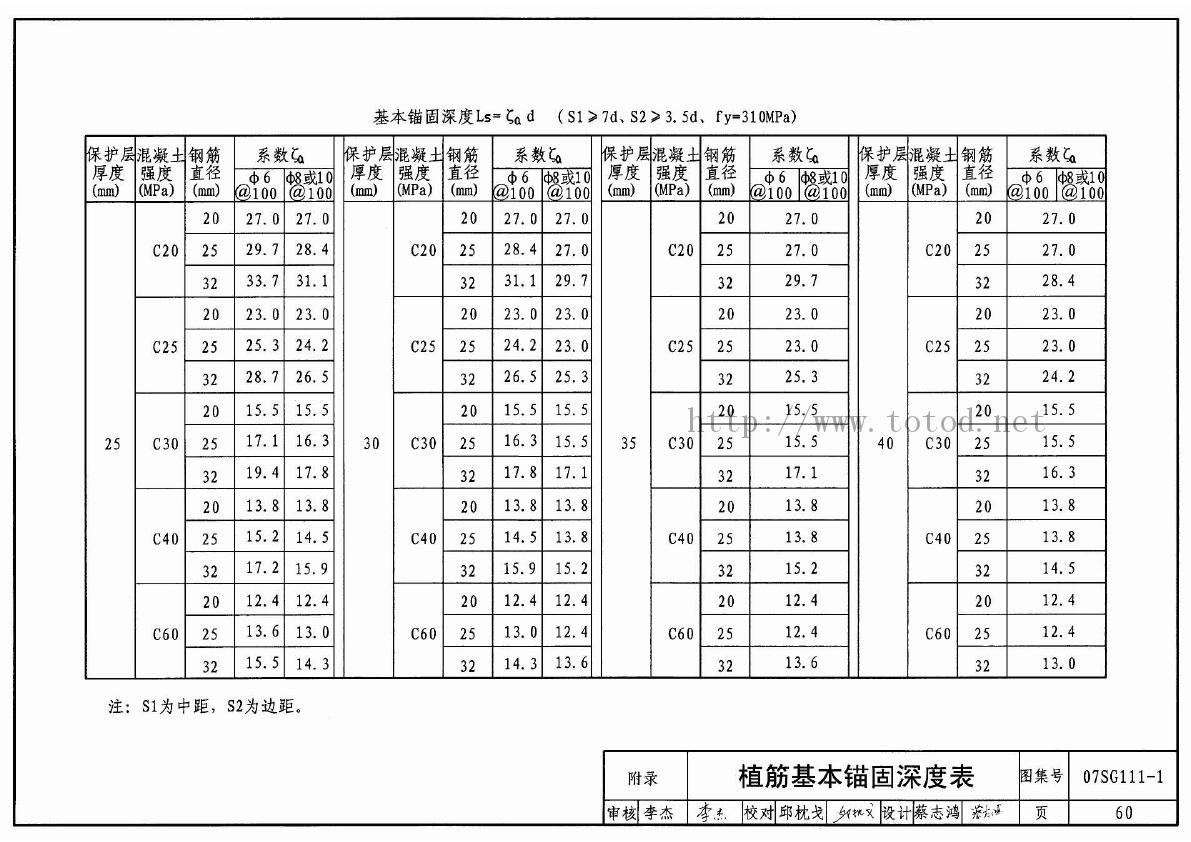

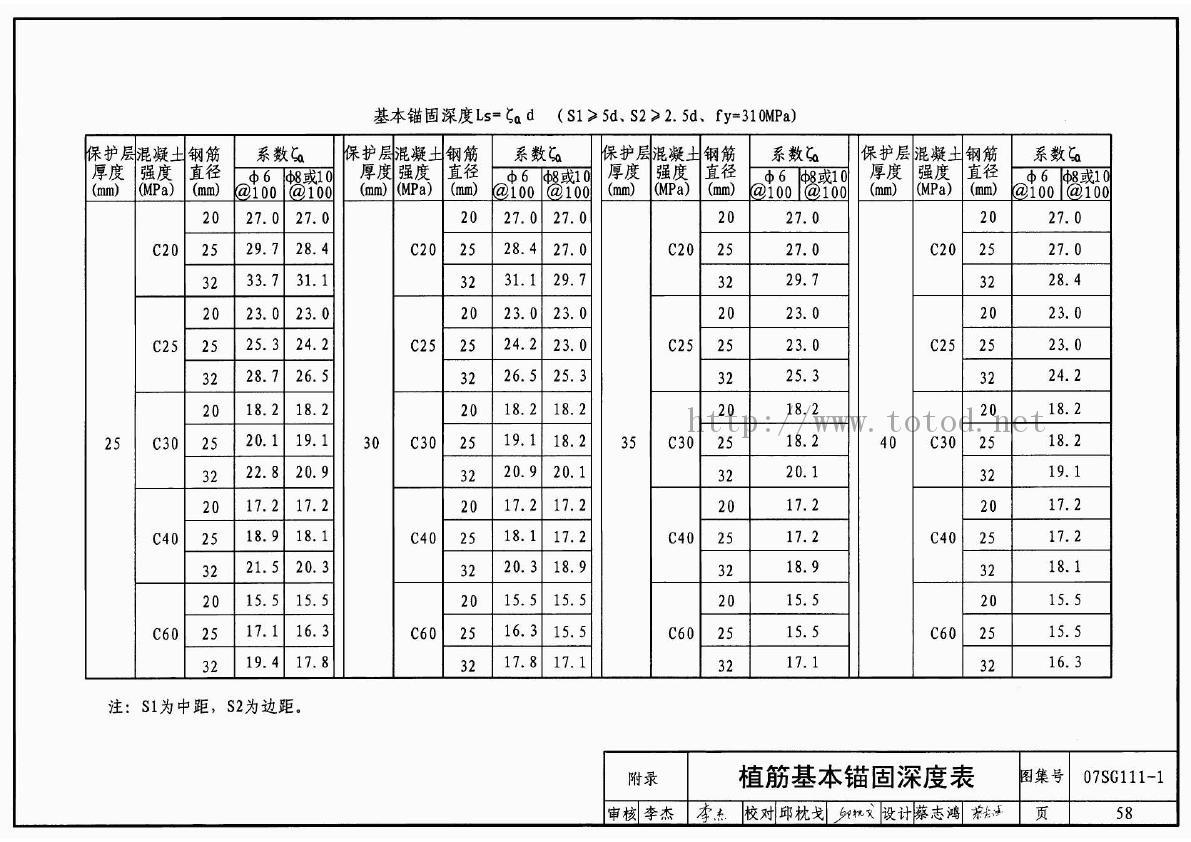

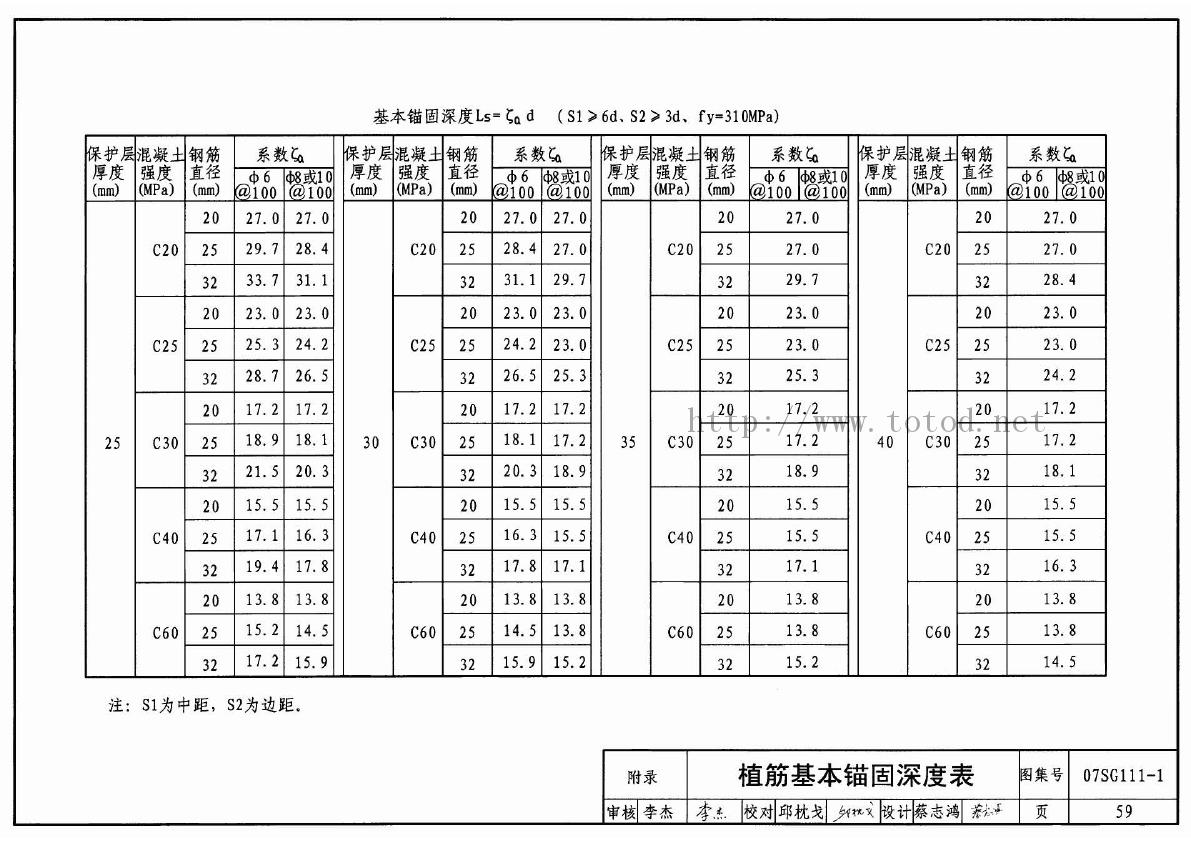

植筋基本锚固深度表
