16G101与11G101的不同之处解析

图集 2019/12/5 13:07:31 184 浏览
导读:​【最新解读】解析16G101与11G101的24个不同之处。

16G101与11G101的不同之处解析介绍

【最新解读】解析16G101与11G101的24个不同之处。

原始03G图集计算锚固长度就是直接查的,11G图集给变复杂了,计算一个锚固长度竟然需要4个步骤,现在又终于回归到查表了,简单明了,不会产生争议,好!

一、制图规则部分

1. 取消了原101-1图集中的总说明第2条的平法系列图集包括的内容。

2. 增加了第3条中的设计依据的规范:《中国地震动参数区划图》GB18306-2015,调整了2本规范依据的版本,新增了当依据的标准进行修订或者有新的标准出版实施时,图集与规范标准不符的内容、限制或淘汰的技术产品,视为无效。

3. 总说明第5条调整了图集的适用范围。取消了原11G101-1图集中的非抗震设计。

4. 第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。

5. 第1.0.9条,取消了第3款非抗震设计部分的要求;调整了第5款中可选用图集构造做法的例子所在图集的页数。在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋,取消了非框架梁部分的内容。第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。

6. 增加了柱平法施工图中2.1.4条上部结构嵌固部位的注写内容。

7. 表2.2.2柱编号中原来的框支柱变成了转换柱。

8. 表3.2.2-2墙梁编号中增加了连梁(跨高比不小于5)这一类型。增加的注2中,当这种类型的连梁按框架梁设计时,代号为LLk。

9. 第3.2.3条中设计施工时应注意的事项增加了两条内容。

10. 第3.2.4条增加了第8款跨高比小于5的连梁注写方式。

11. 第3.3.2条第1款的注写部分内容中,删去了后半部分关于非阴影区部分拉结筋以及设计施工时的注意事项这部分内容。第3款中增加了跨高比小于5的连梁注写方式。

12. 第3.4.2条圆形洞口的加强钢筋的构造做法的要求做了调整,并增加了一个例子。

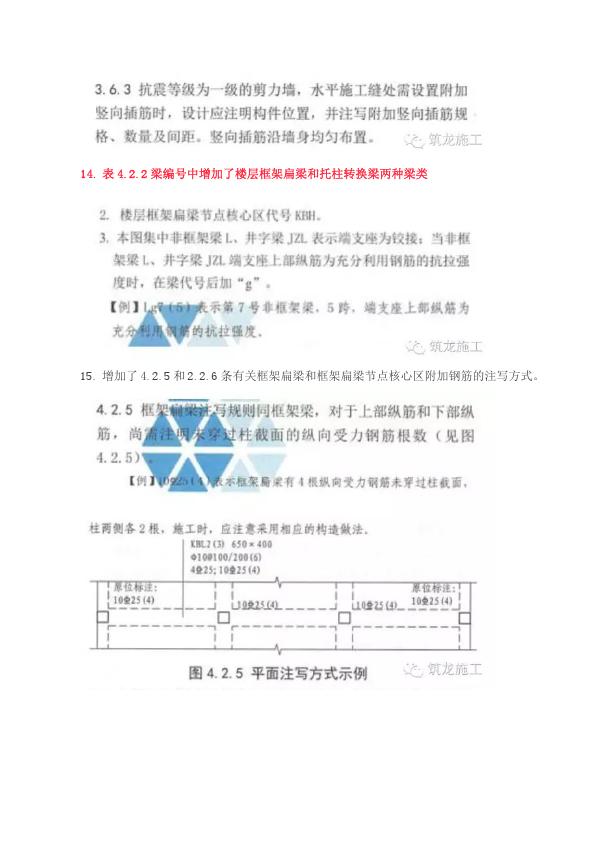

13. 增加了第3.6.3条内容。

14. 表4.2.2梁编号中增加了楼层框架扁梁和托柱转换梁两种梁类

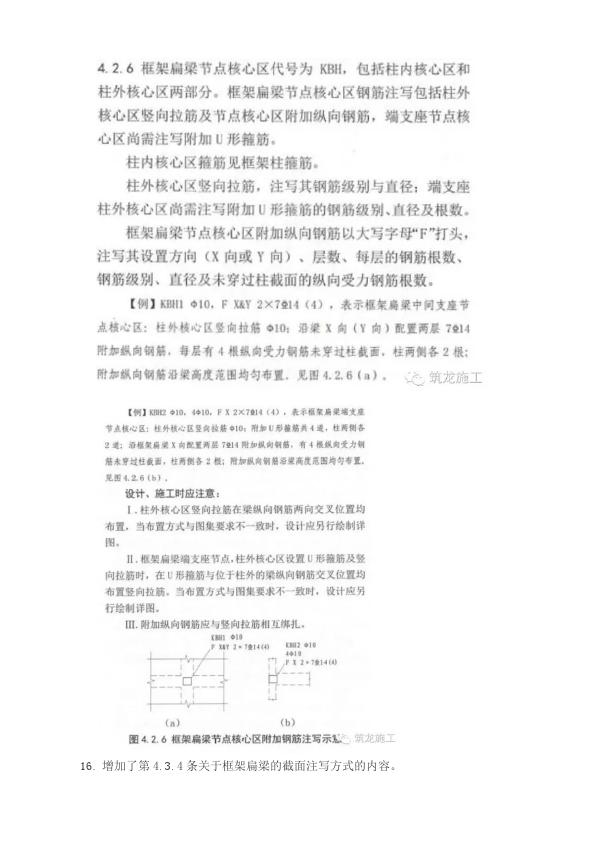

15. 增加了4.2.5和2.2.6条有关框架扁梁和框架扁梁节点核心区附加钢筋的注写方式。

16. 增加了第4.3.4条关于框架扁梁的截面注写方式的内容。

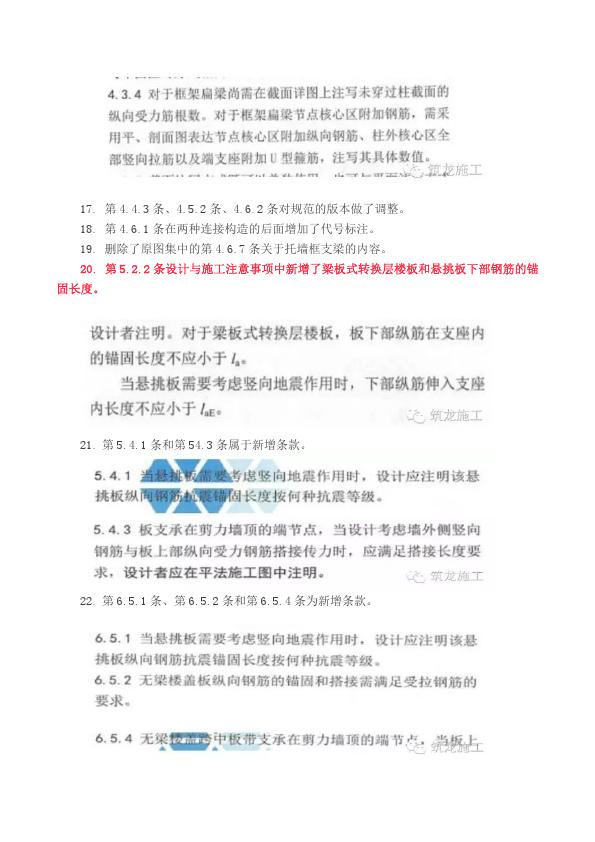

17. 第4.4.3条、4.5.2条、4.6.2条对规范的版本做了调整。

18. 第4.6.1条在两种连接构造的后面增加了代号标注。

19. 删除了原图集中的第4.6.7条关于托墙框支梁的内容。

20. 第5.2.2条设计与施工注意事项中新增了梁板式转换层楼板和悬挑板下部钢筋的锚固长度。

21. 第5.4.1条和第54.3条属于新增条款。

22. 第6.5.1条、第6.5.2条和第6.5.4条为新增条款。

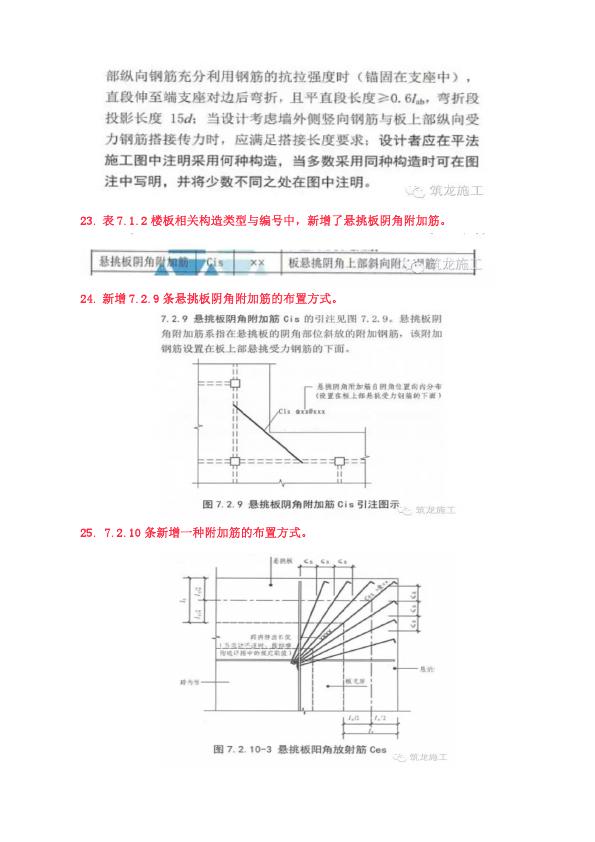

23. 表7.1.2楼板相关构造类型与编号中,新增了悬挑板阴角附加筋。

24. 新增7.2.9条悬挑板阴角附加筋的布置方式。

25. 7.2.10条新增一种附加筋的布置方式。

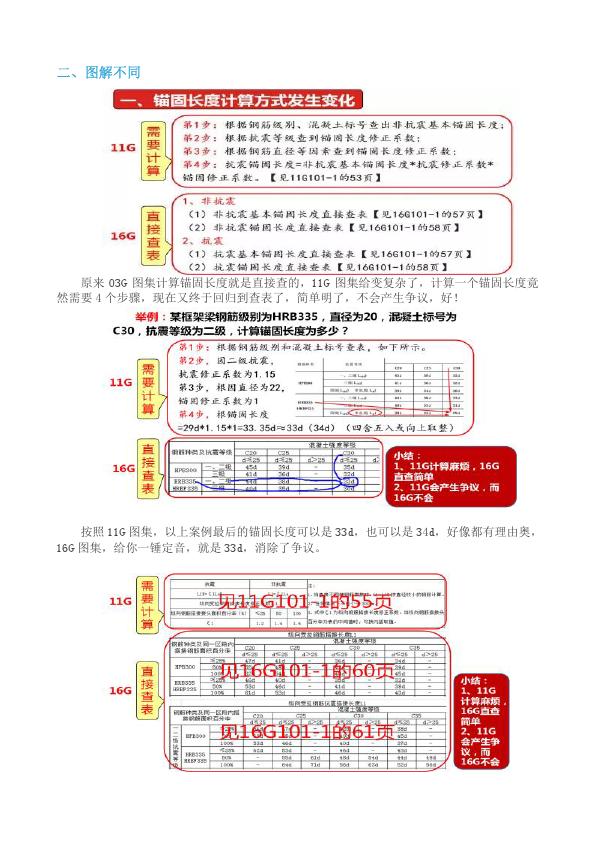

二、图解不同

原来03G图集计算锚固长度就是直接查的,11G图集给变复杂了,计算一个锚固长度竟然需要4个步骤,现在又终于回归到查表了,简单明了,不会产生争议,好!

按照11G图集,以上案例最后的锚固长度可以是33d,也可以是34d,好像都有理由奥,16G图集,给你一锤定音,就是33d,消除了争议。

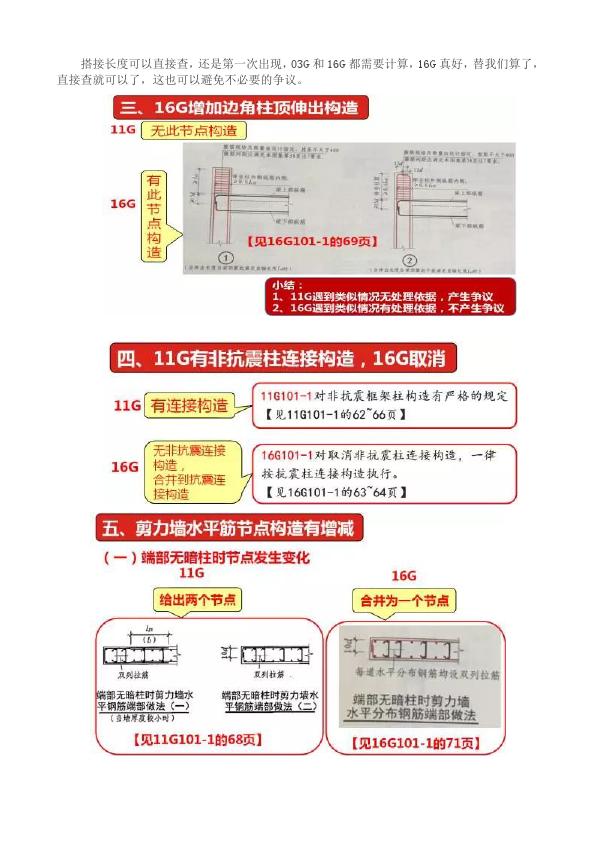

搭接长度可以直接查,还是第一次出现,03G和16G都需要计算,16G真好,替我们算了,直接查就可以了,这也可以避免不必要的争议。

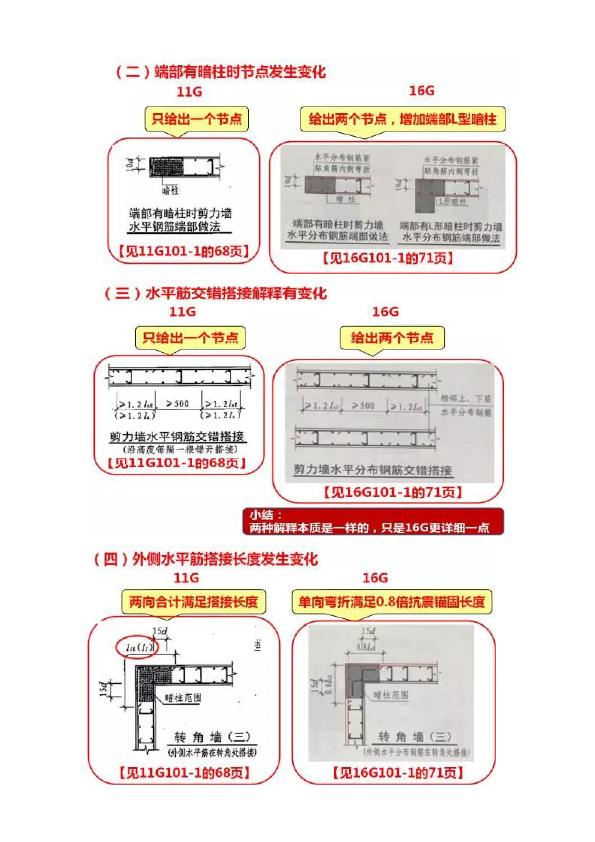

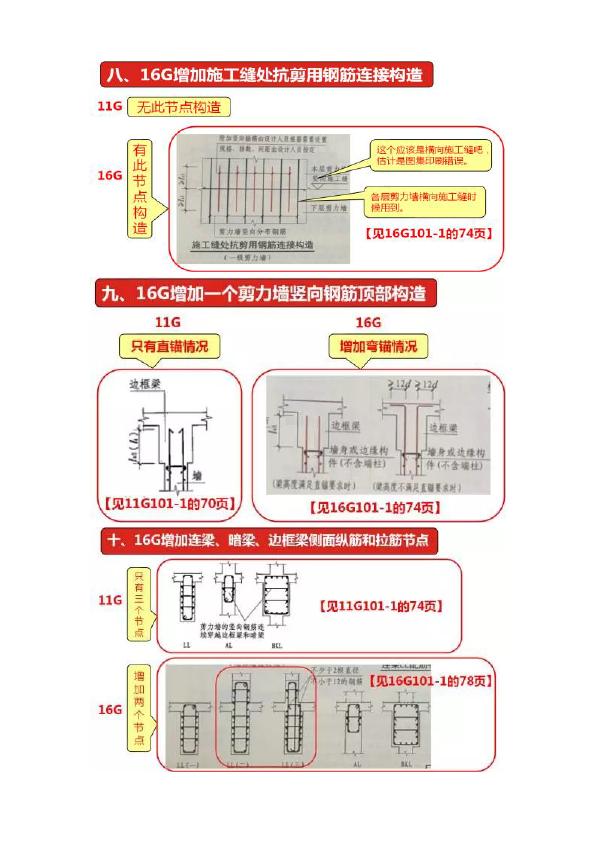

这里图集是不是一个字写错了,明明是横向施工缝吗!

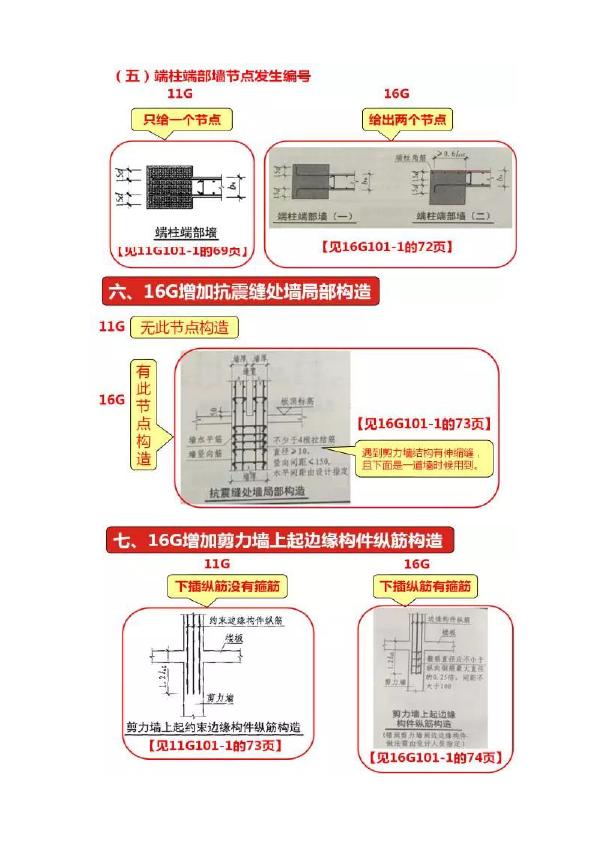

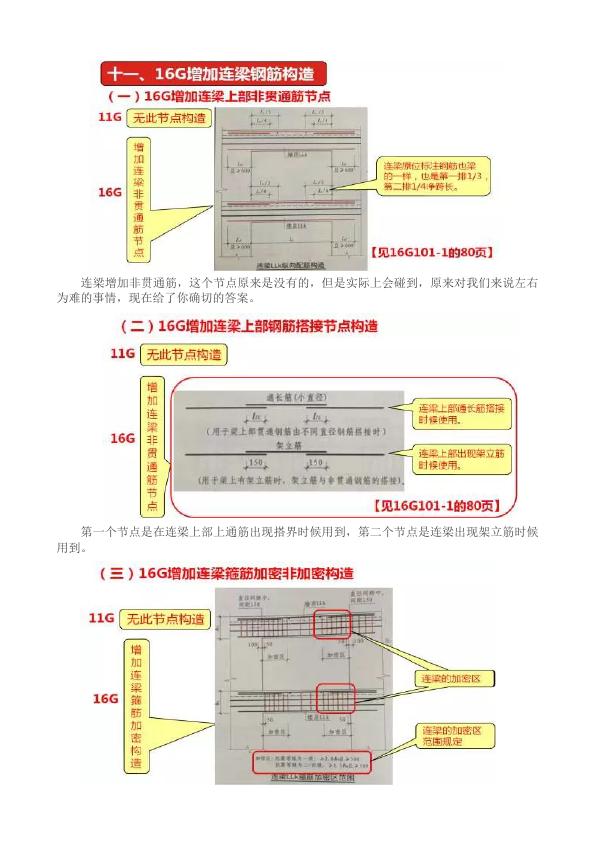

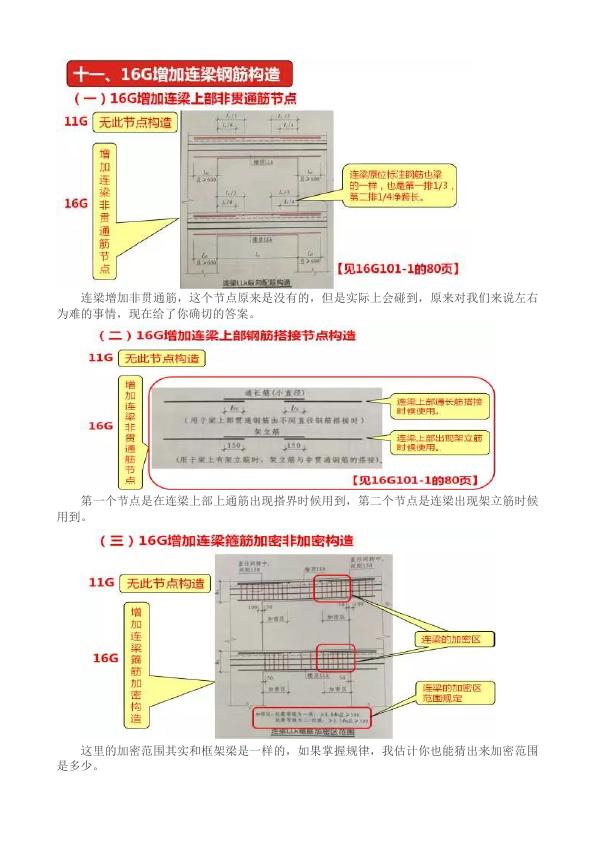

连梁增加非贯通筋,这个节点原来是没有的,但是实际上会碰到,原来对我们来说左右为难的事情,现在给了你确切的答案。

第一个节点是在连梁上部上通筋出现搭界时候用到,第二个节点是连梁出现架立筋时候用到。

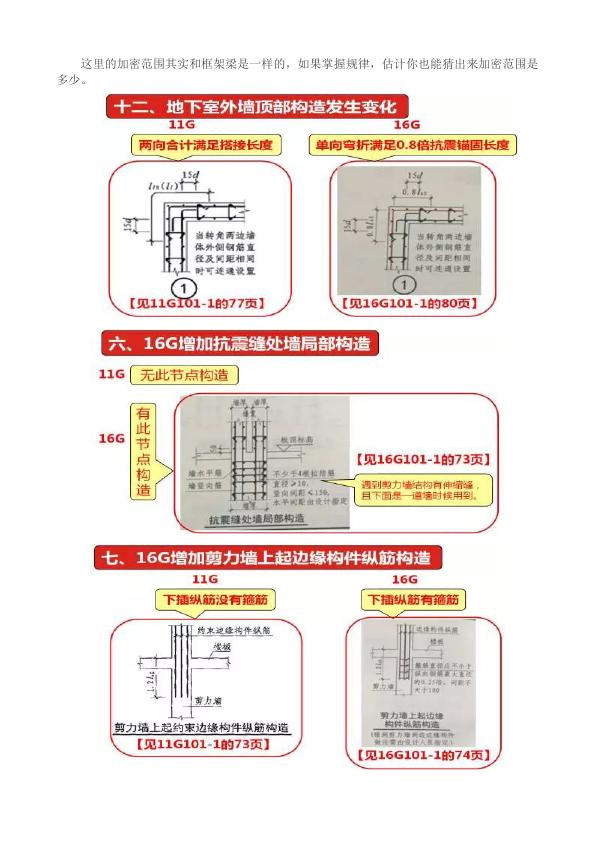

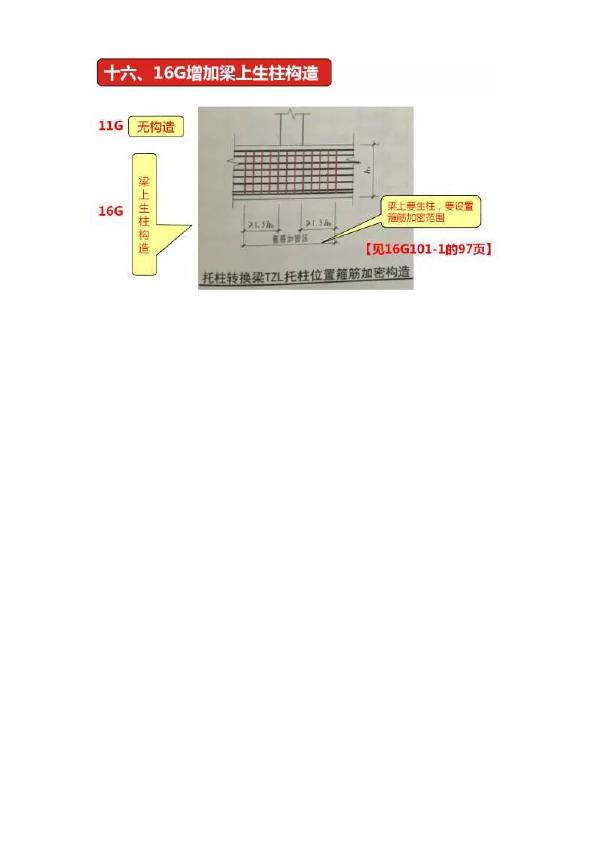

这里的加密范围其实和框架梁是一样的,如果掌握规律,估计你也能猜出来加密范围是多少。

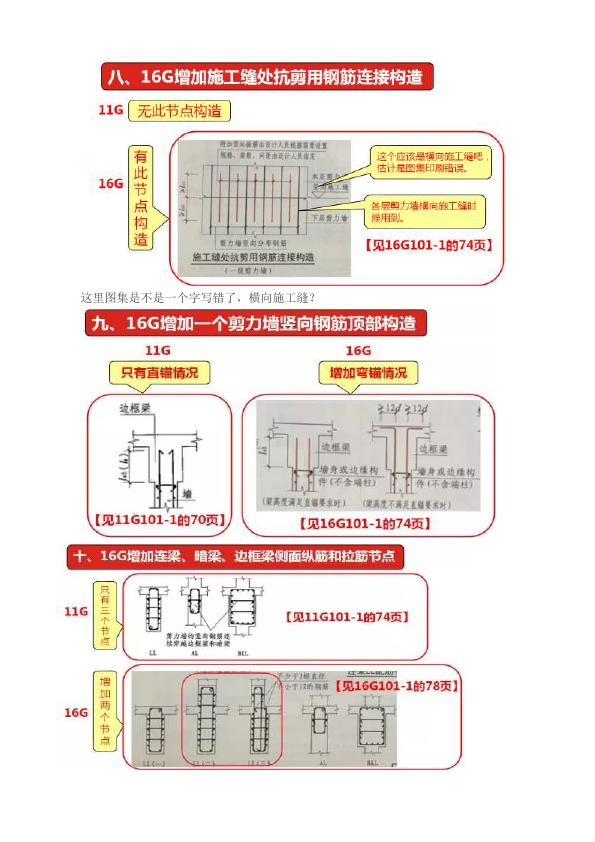

这里图集是不是一个字写错了,横向施工缝?

连梁增加非贯通筋,这个节点原来是没有的,但是实际上会碰到,原来对我们来说左右为难的事情,现在给了你确切的答案。

第一个节点是在连梁上部上通筋出现搭界时候用到,第二个节点是连梁出现架立筋时候用到。

这里的加密范围其实和框架梁是一样的,如果掌握规律,我估计你也能猜出来加密范围是多少。

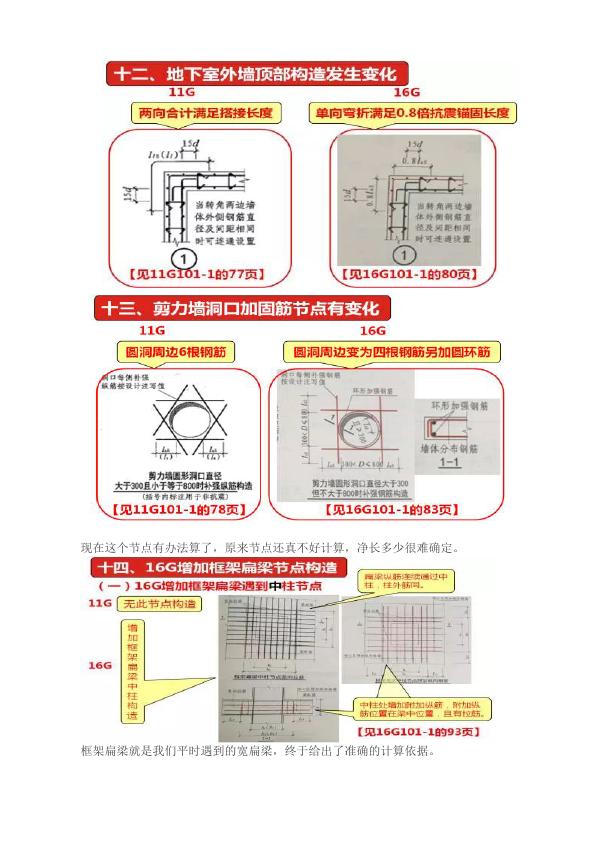

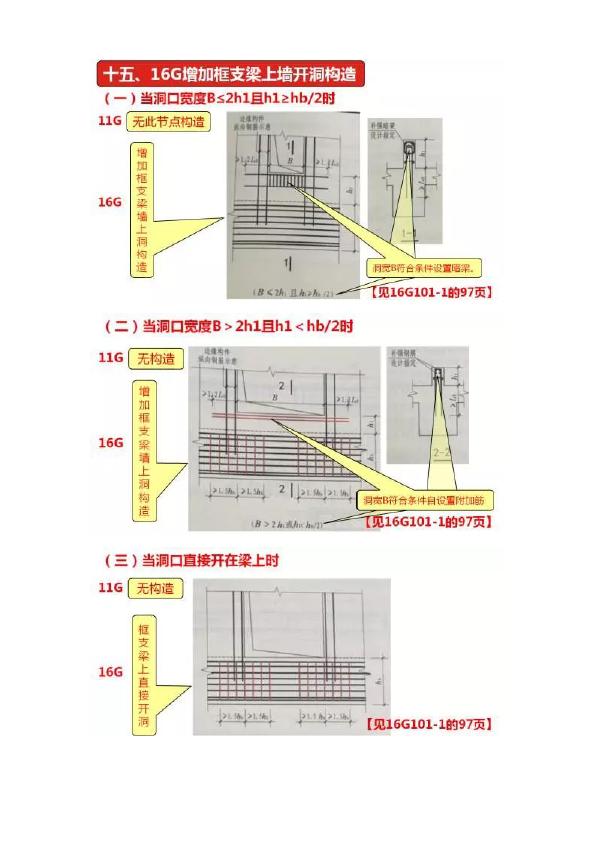

现在这个节点有办法算了,原来节点还真不好计算,净长多少很难确定。

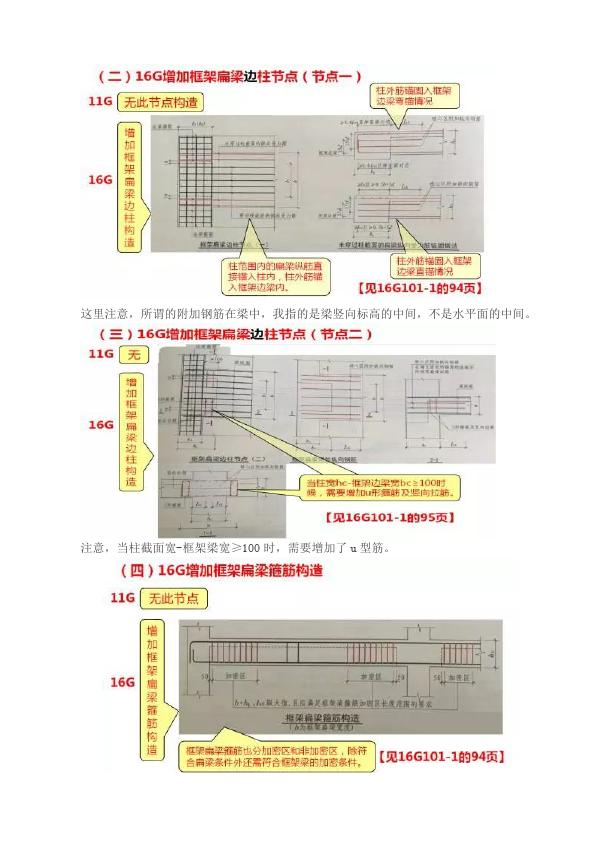

框架扁梁就是我们平时遇到的宽扁梁,终于给出了准确的计算依据。

这里注意,所谓的附加钢筋在梁中,我指的是梁竖向标高的中间,不是水平面的中间。

注意,当柱截面宽-框架梁宽≥100时,需要增加了u型筋。
